奉新18米粮库拱形屋面保温工程施工图

江西省宜春市奉新县粮库工程采用拱形屋顶设计，跨度18米、长度48米，屋面采用YT6118型波纹板（海蓝色），屋顶内侧喷涂40mm厚聚氨酯保温层，确保储粮环境的恒温恒湿条件，是江南稻谷产区规范化粮食储备设施的典型案例。

粮库拱形屋顶工程规格

该项目为专业粮食储备设施，采用拱形钢结构屋顶覆盖：

• 建筑跨度：18米，建筑长度：48米
• 屋面板型：YT6118型波纹板，颜色海蓝
• 屋面自固螺钉：每条板每端不少于5个
• 保温层材料：40mm厚聚氨酯保温
• 设计使用年限：30年（粮库等重要设施）
• 抗震设防烈度：6度，基本地震加速度0.05g
• 抗震设防类别：乙类

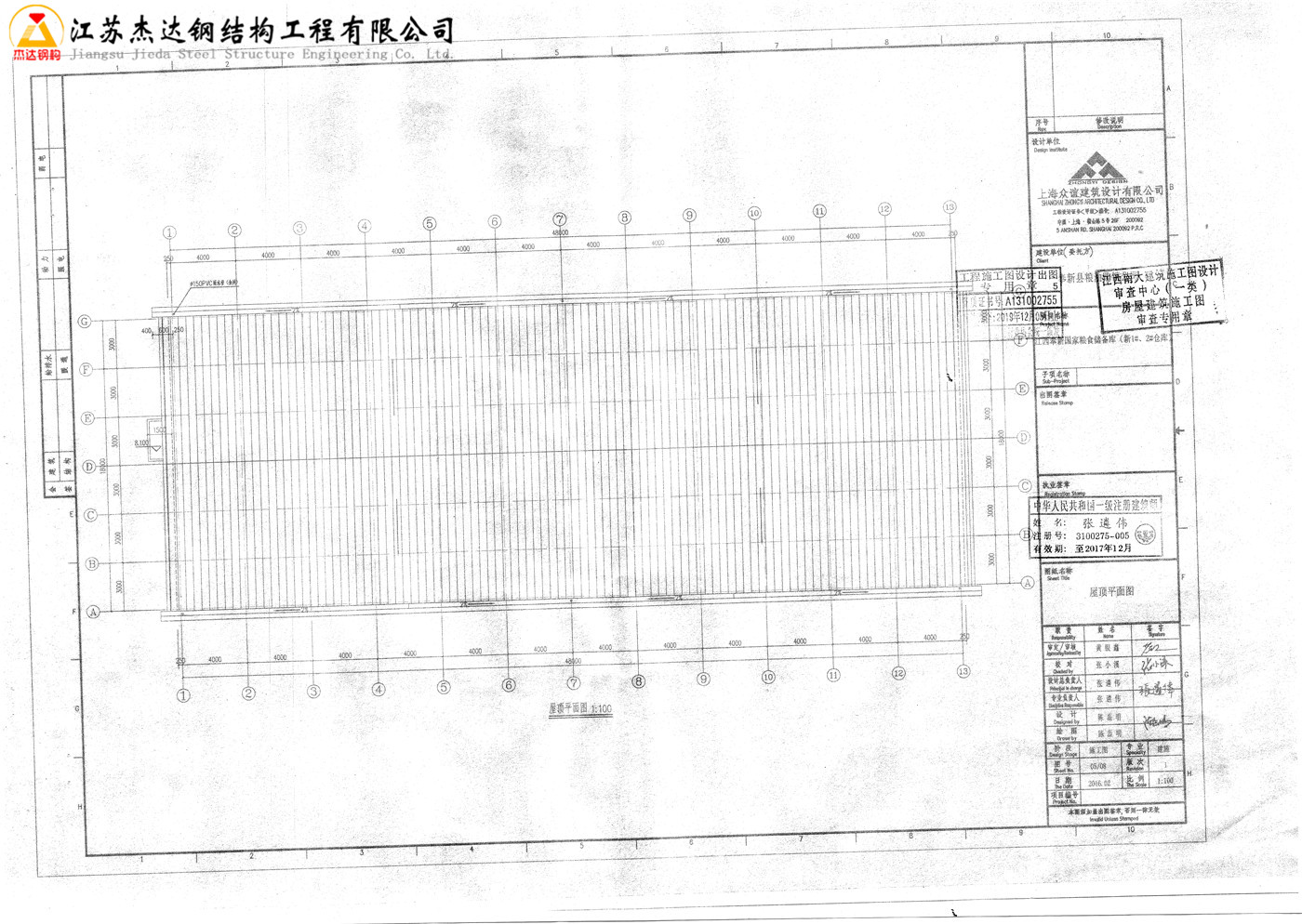

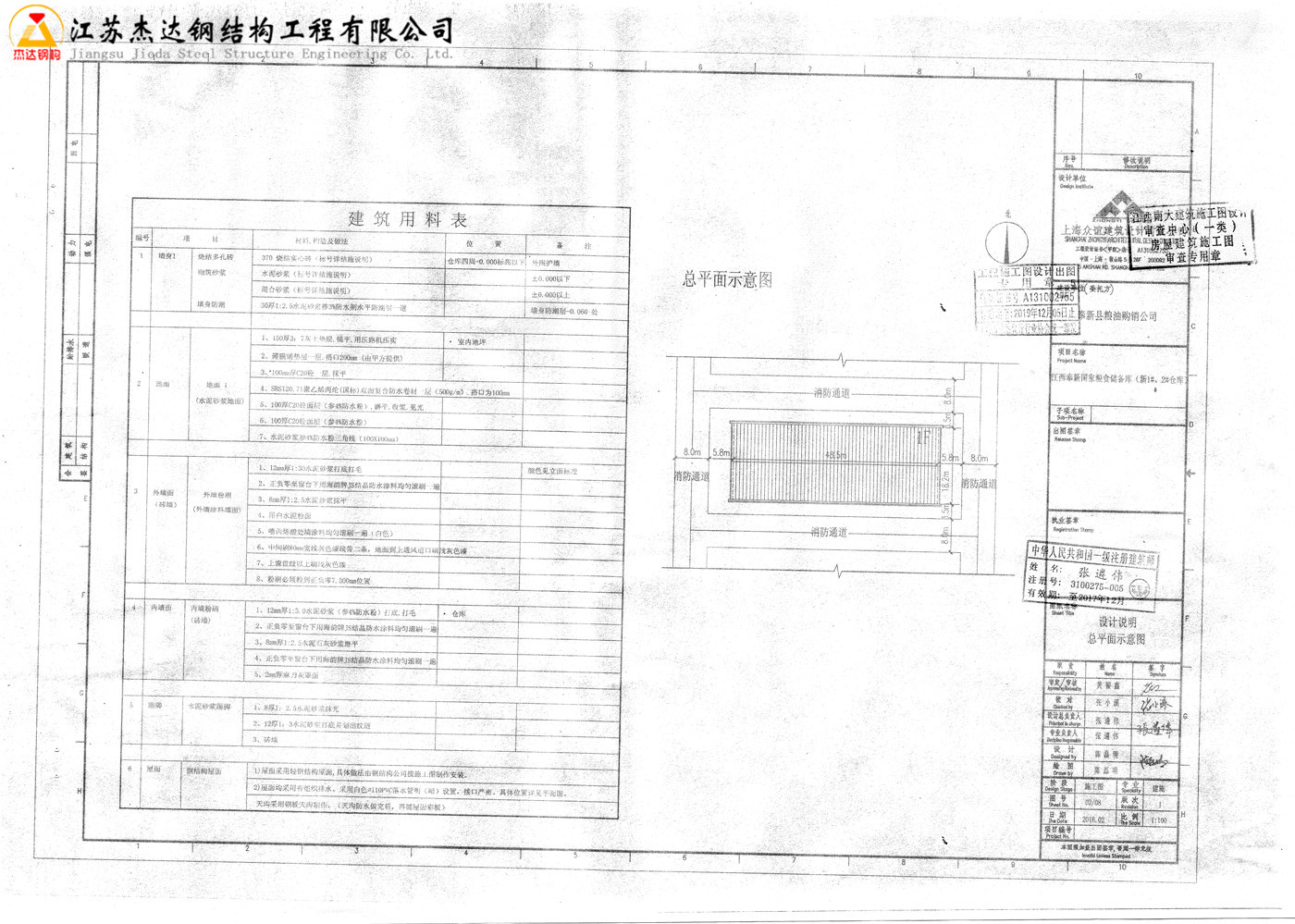

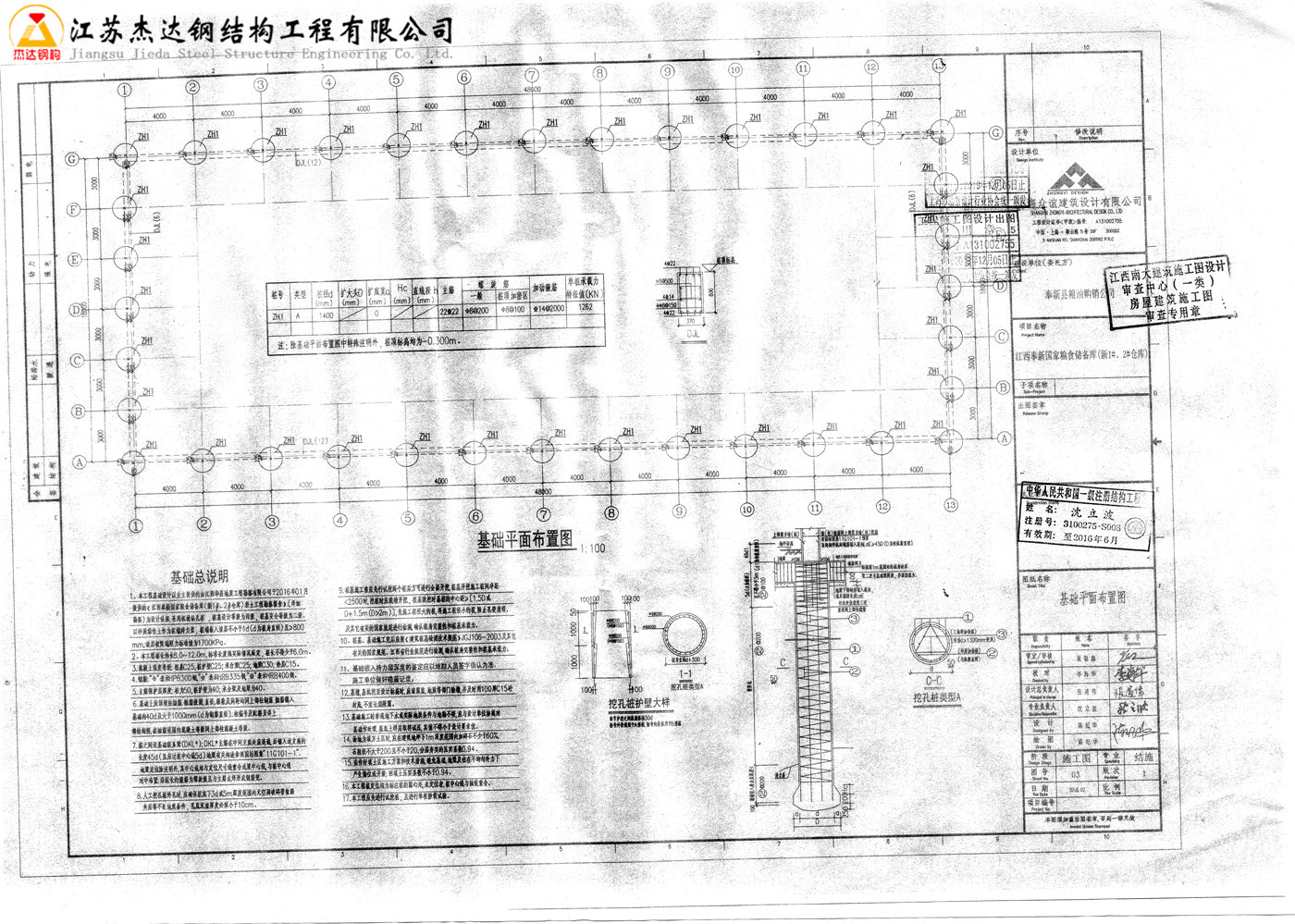

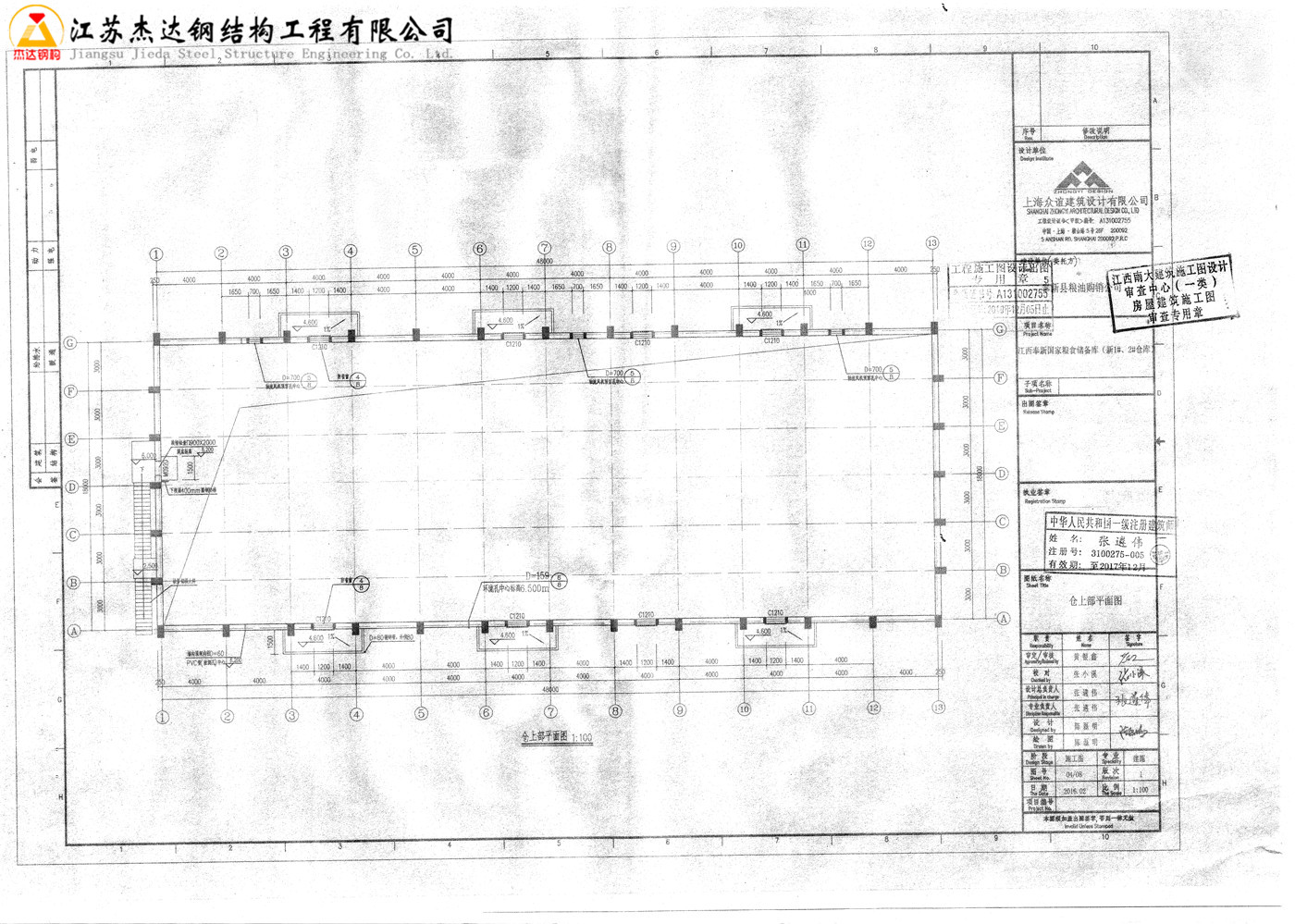

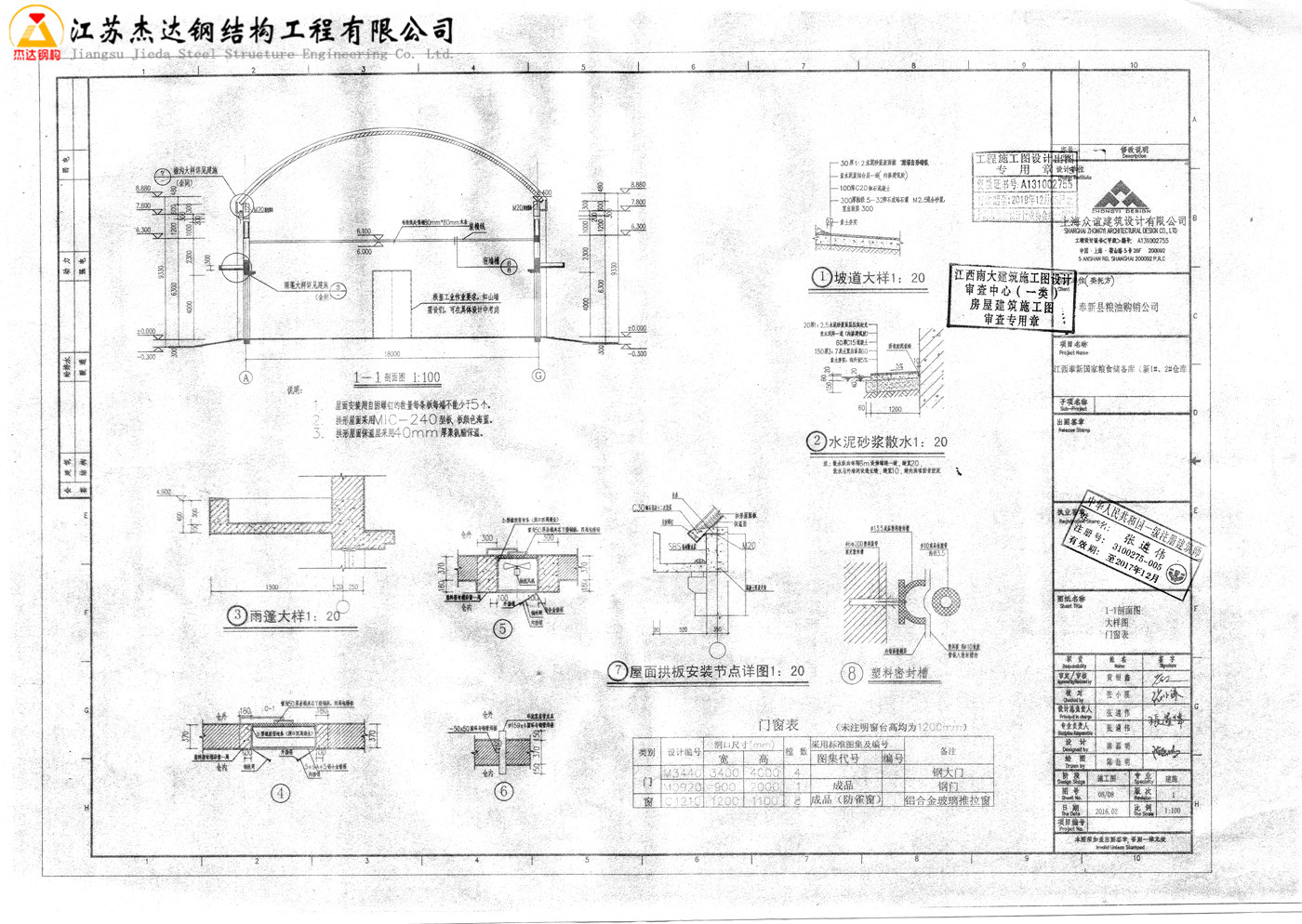

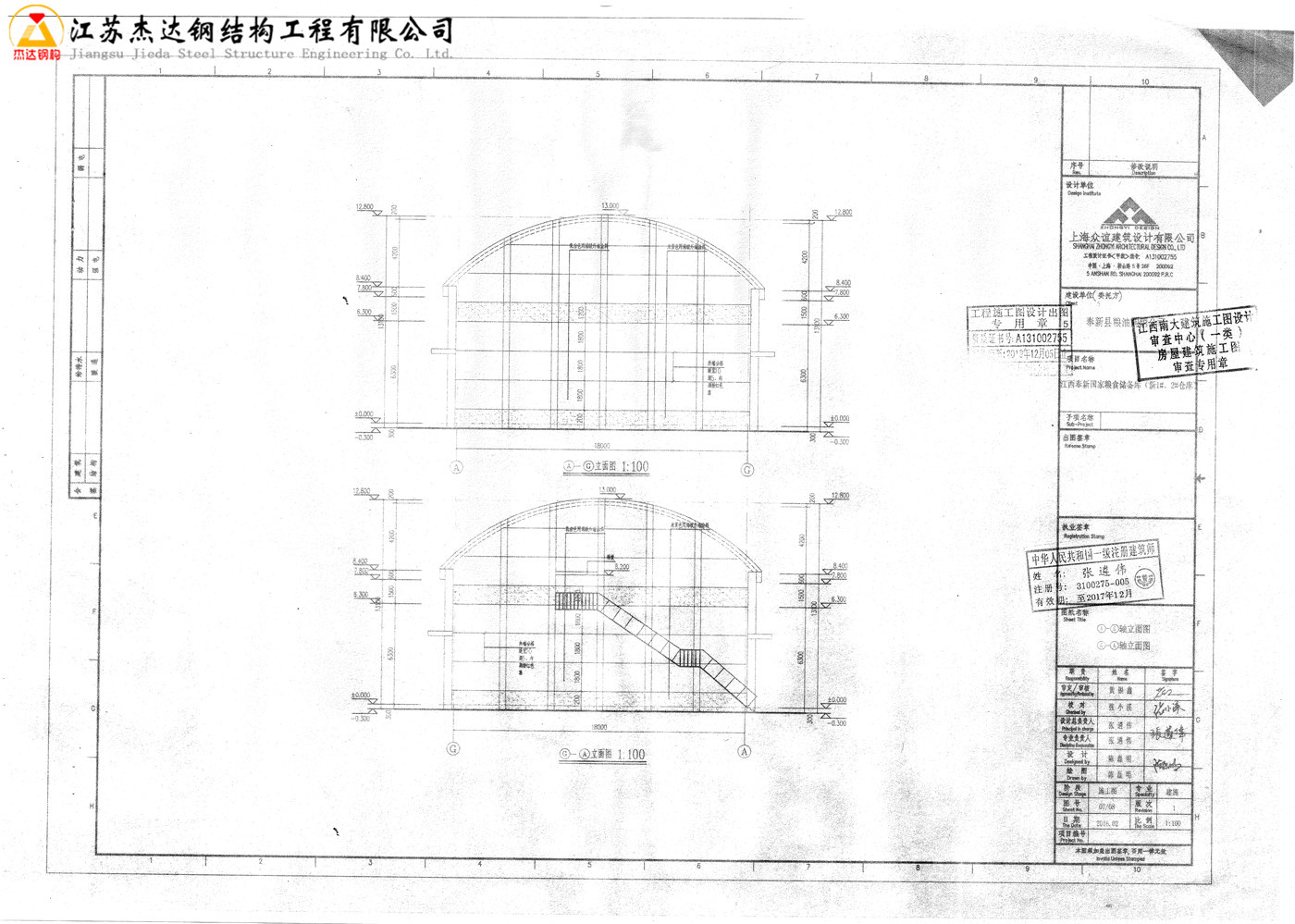

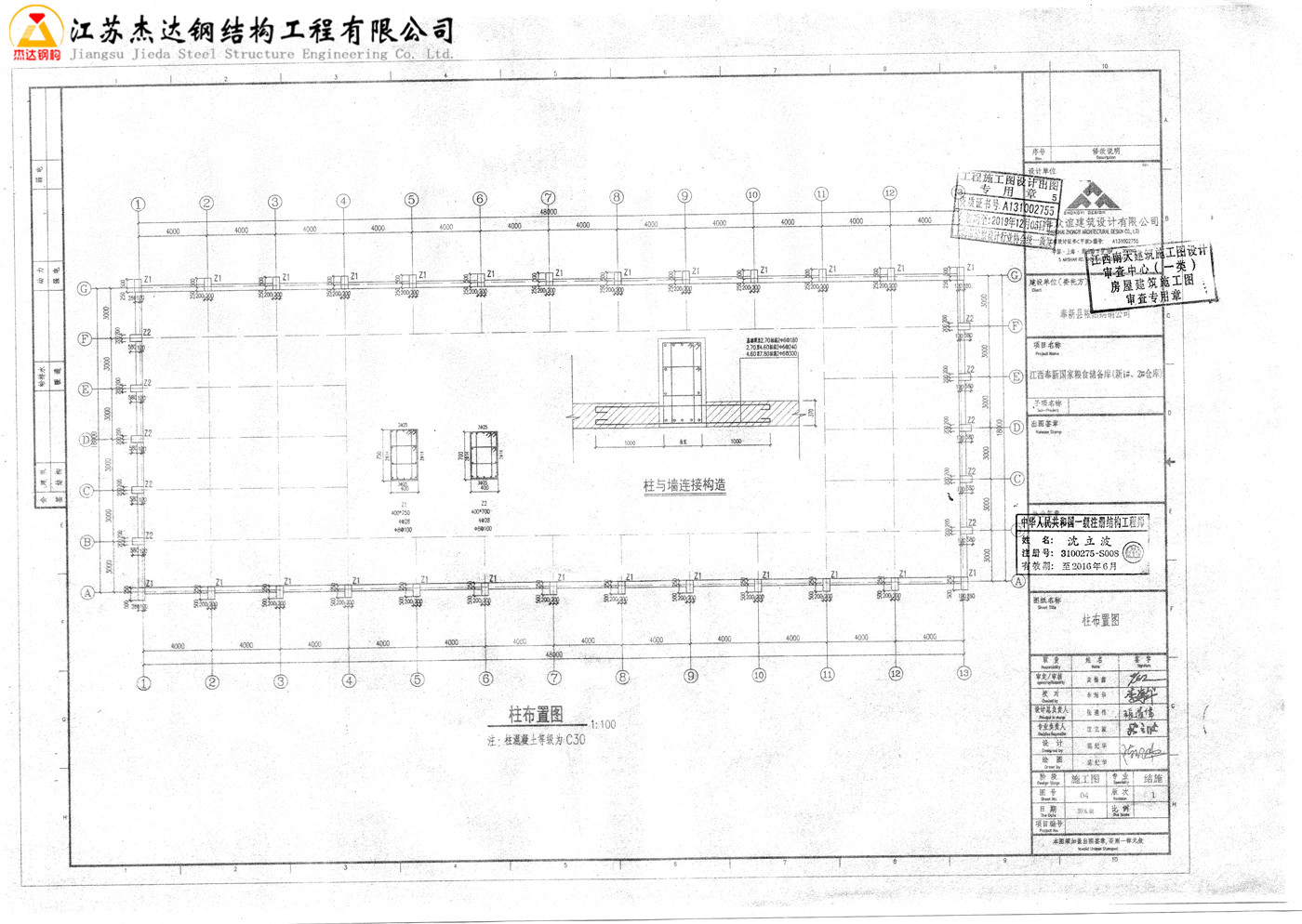

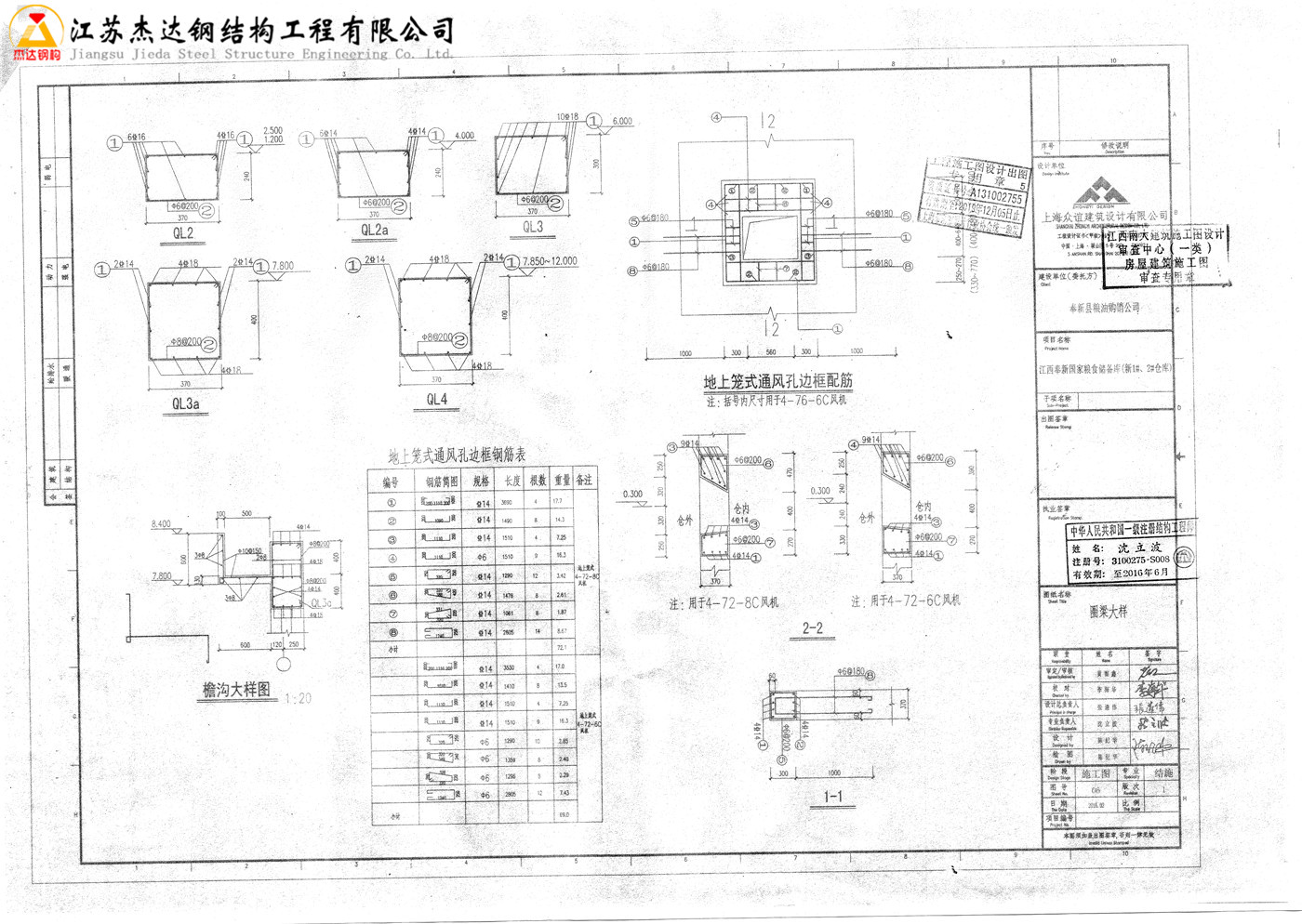

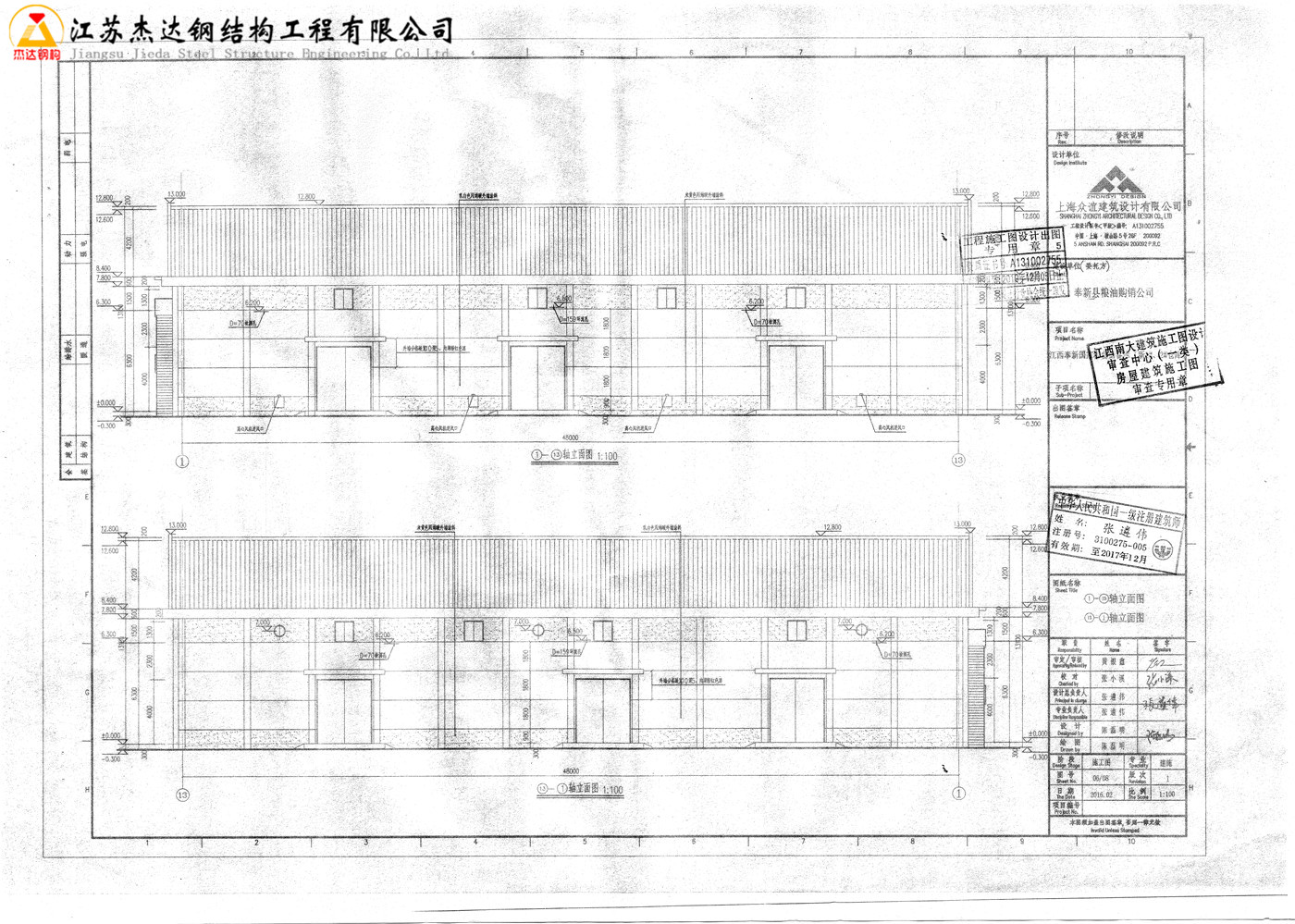

拱形屋顶工程设计图纸

设计规范与荷载标准

适用设计规范

该工程严格遵循国家现行规范进行设计：

• 建筑地基基础设计规范GB50007-2011
• 建筑结构荷载规范GB50009-2012
• 混凝土结构设计规范GB50010-2010
• 砌体结构设计规范GB50003-2011
• 钢结构设计规范GB50017-2003
• 冷弯薄壁型钢结构技术规范GB50018-2002
• 门式刚架轻型房屋钢结构技术规程CECS102:2002
• 建筑设计防火规范GB50016-2006
• 钢结构工程施工质量验收规范GB50205-2001
• 建筑抗震设计规范GB50011-2010

气象与荷载参数

江西奉新县地处南方丘陵区，气象条件为：

• 基本风压：0.30kN/m²，地面粗糙度B类
• 基本雪压：0.40kN/m²
• 屋面恒荷载标准值：0.2kN/m²
• 屋面活荷载标准值：0.30kN/m²
• 檩条活荷载标准值：0.50kN/m²
• 抗震设防烈度：6度，设计基本地震加速度0.05g
• 设计地震分组：第一组，抗震设防类别：乙类

保温与防护系统

聚氨酯保温设计

屋顶内侧喷涂40mm厚聚氨酯发泡保温层，具有高效的热隔离效果。聚氨酯保温材料自身具有防水、阻燃等多重性能，在粮库的恒温恒湿环保中发挥关键作用，防止外界温度变化对粮食含水率的影响。

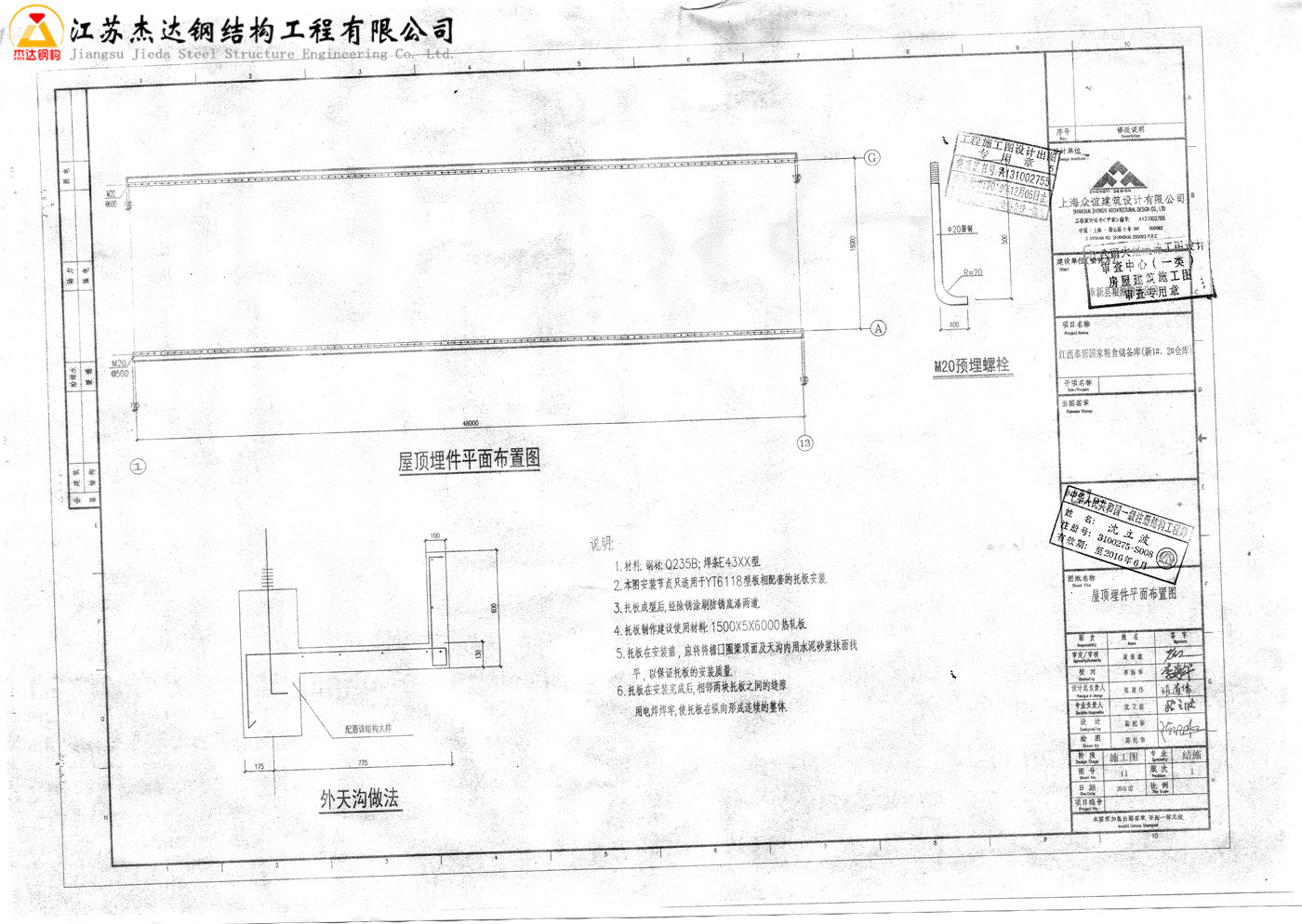

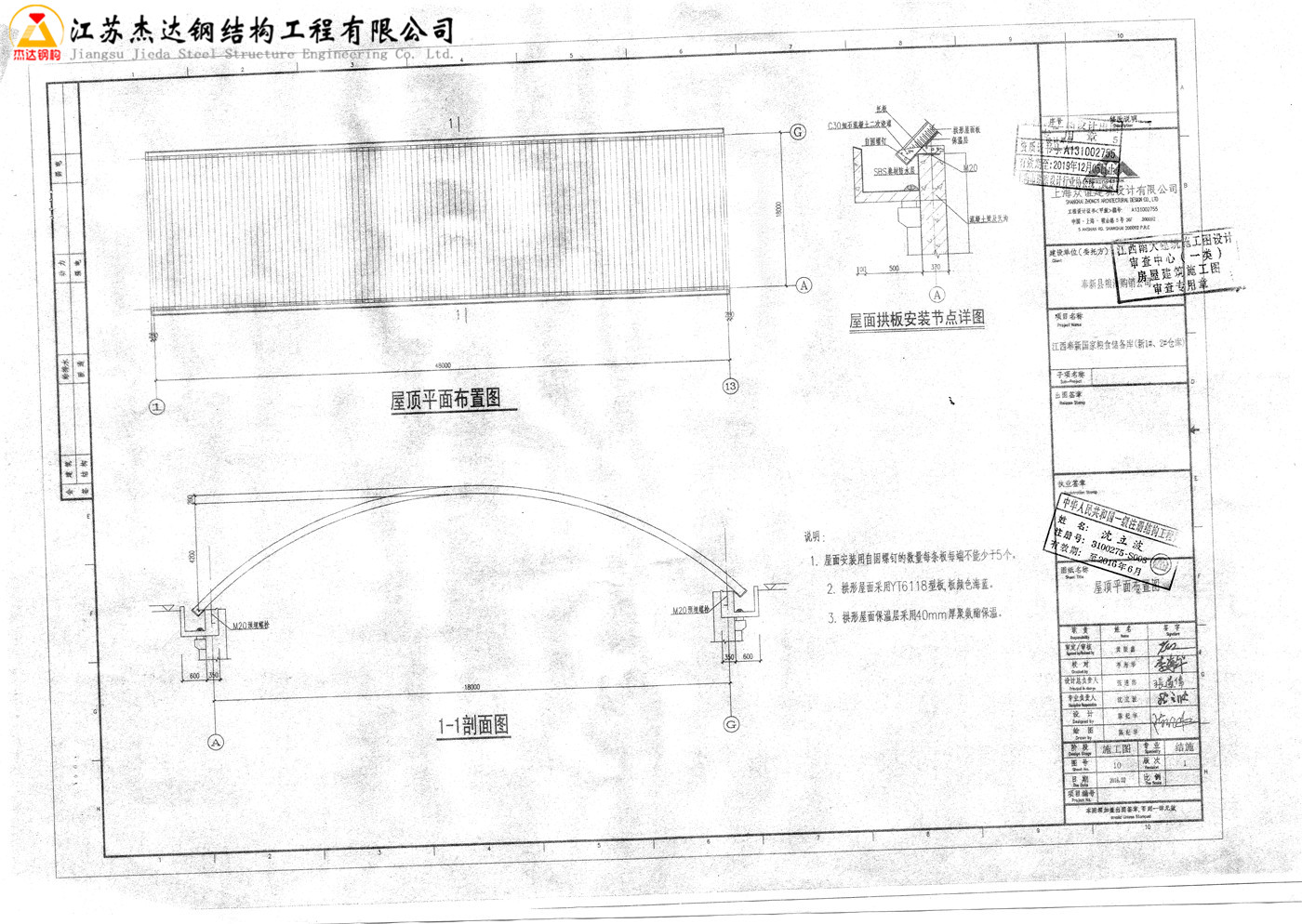

屋面板安装细节

YT6118型波纹板采用自固螺钉固定，每条板的每个端部必须不少于5个螺钉，确保在强风环境下的牢固性和气密性。板颜色选用海蓝，在南方阳光照射下具有较好的隔热反射效能。

粮库建筑的特殊需求

恒温恒湿环境

粮食储备对温度、湿度有严格要求，拱形屋顶结合保温层能有效隔绝外界温差，配合建筑的密闭设计，为粮食提供稳定的储存环境，减少虫害与霉变风险。

防火与安全设施

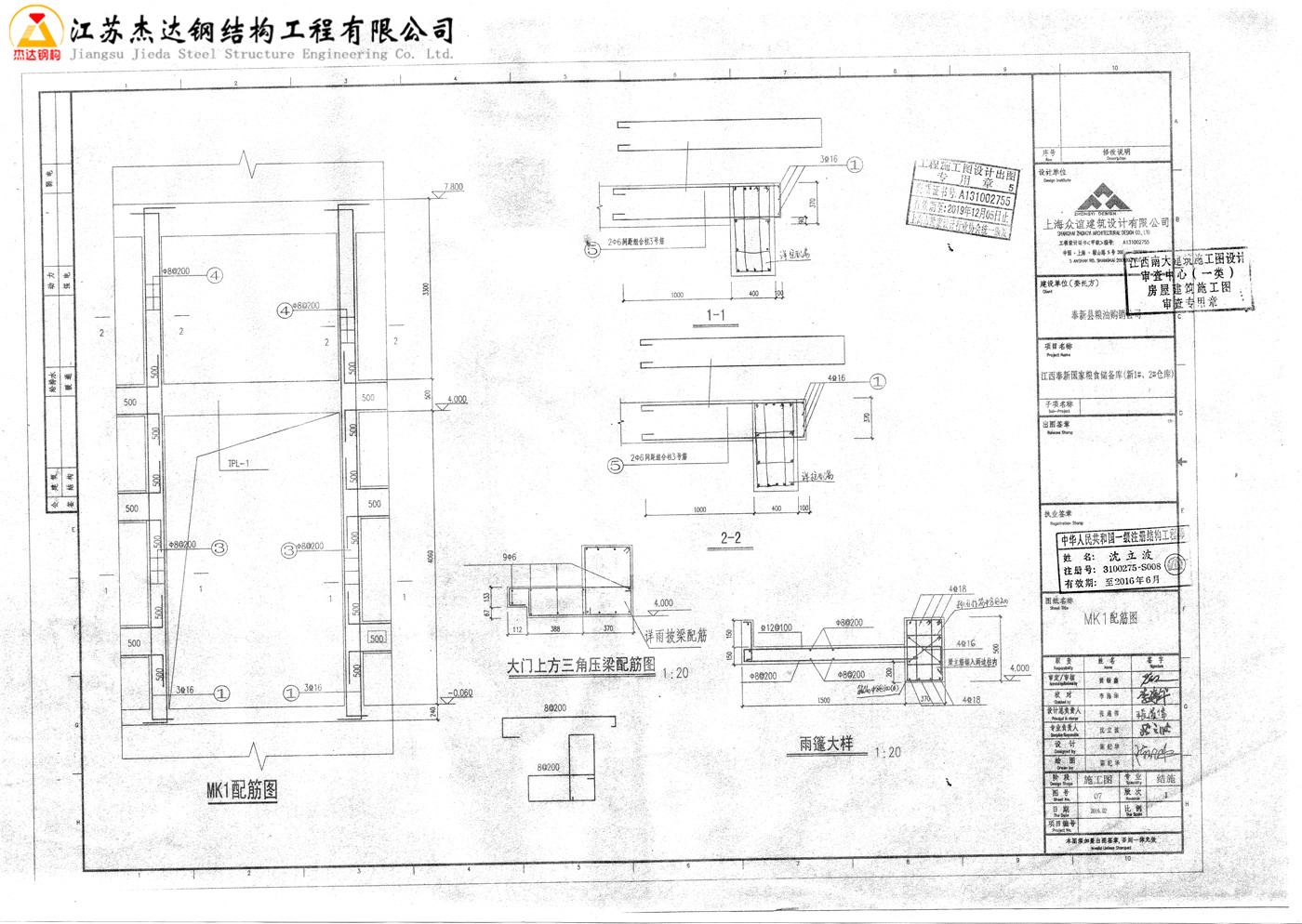

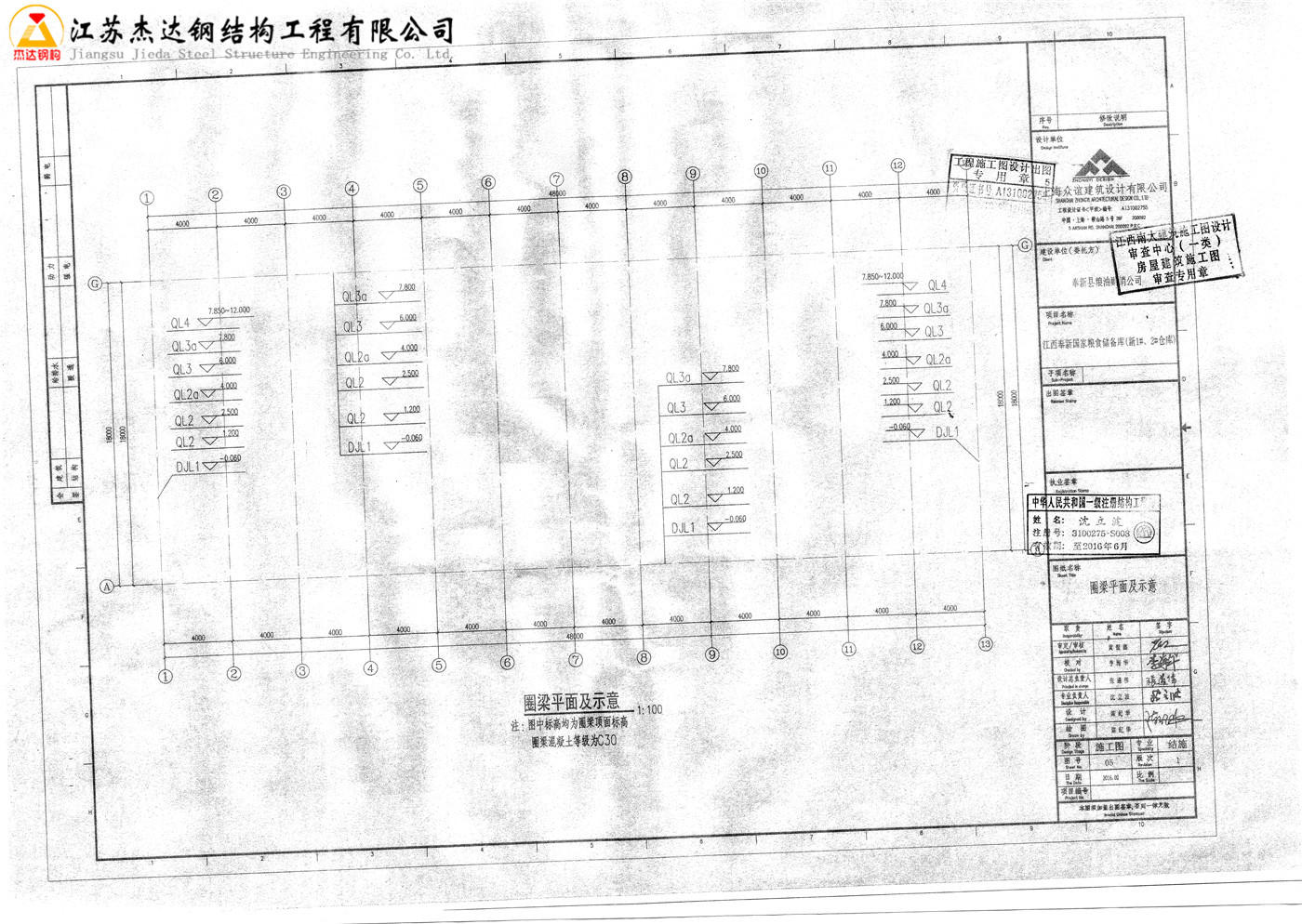

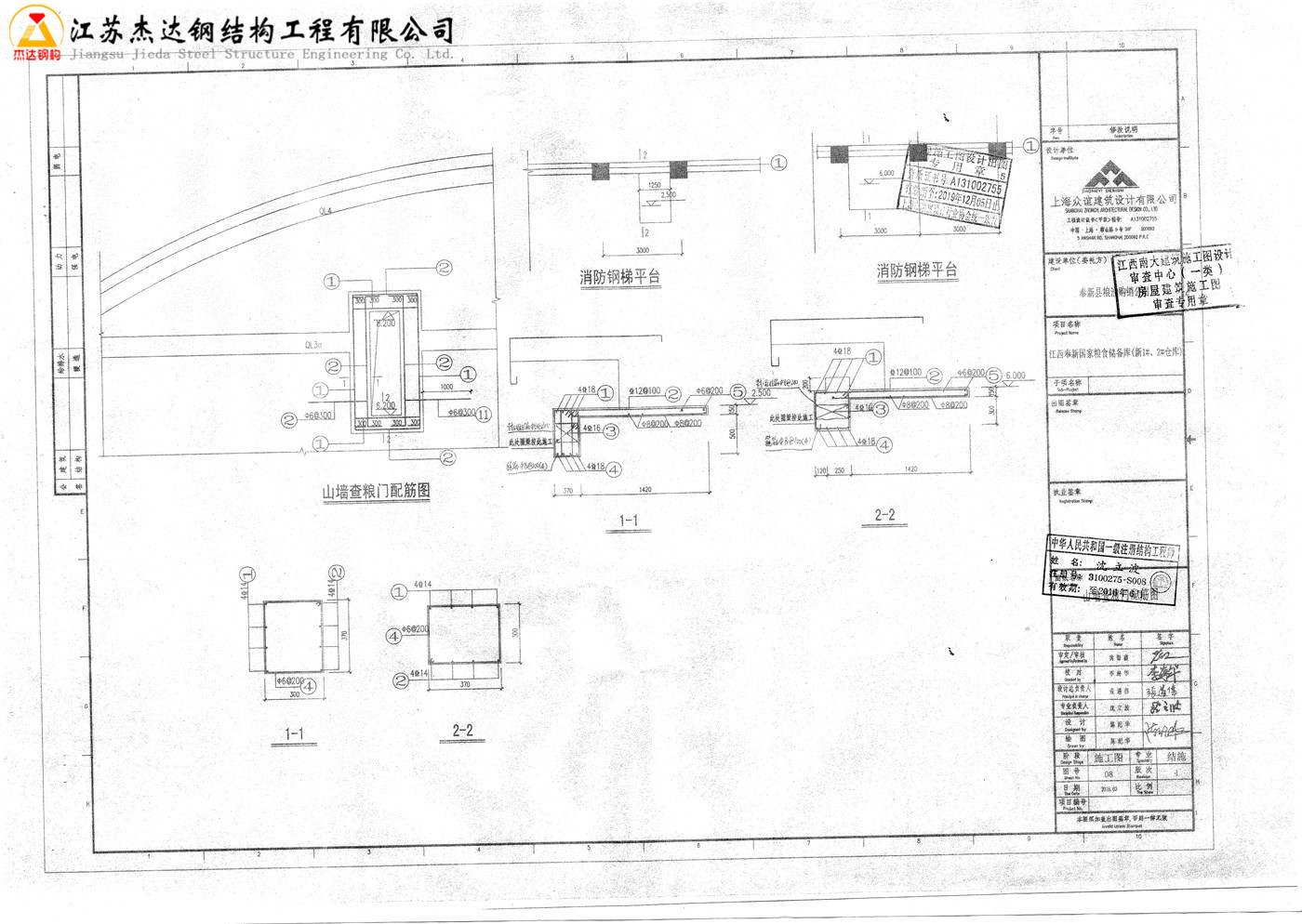

粮库属于重要设施，设计中配置了消防楼梯、圈梁、大门上三角梁等辅助结构，确保应急撤散和防火分隔，符合GB50016建筑设计防火规范的要求。

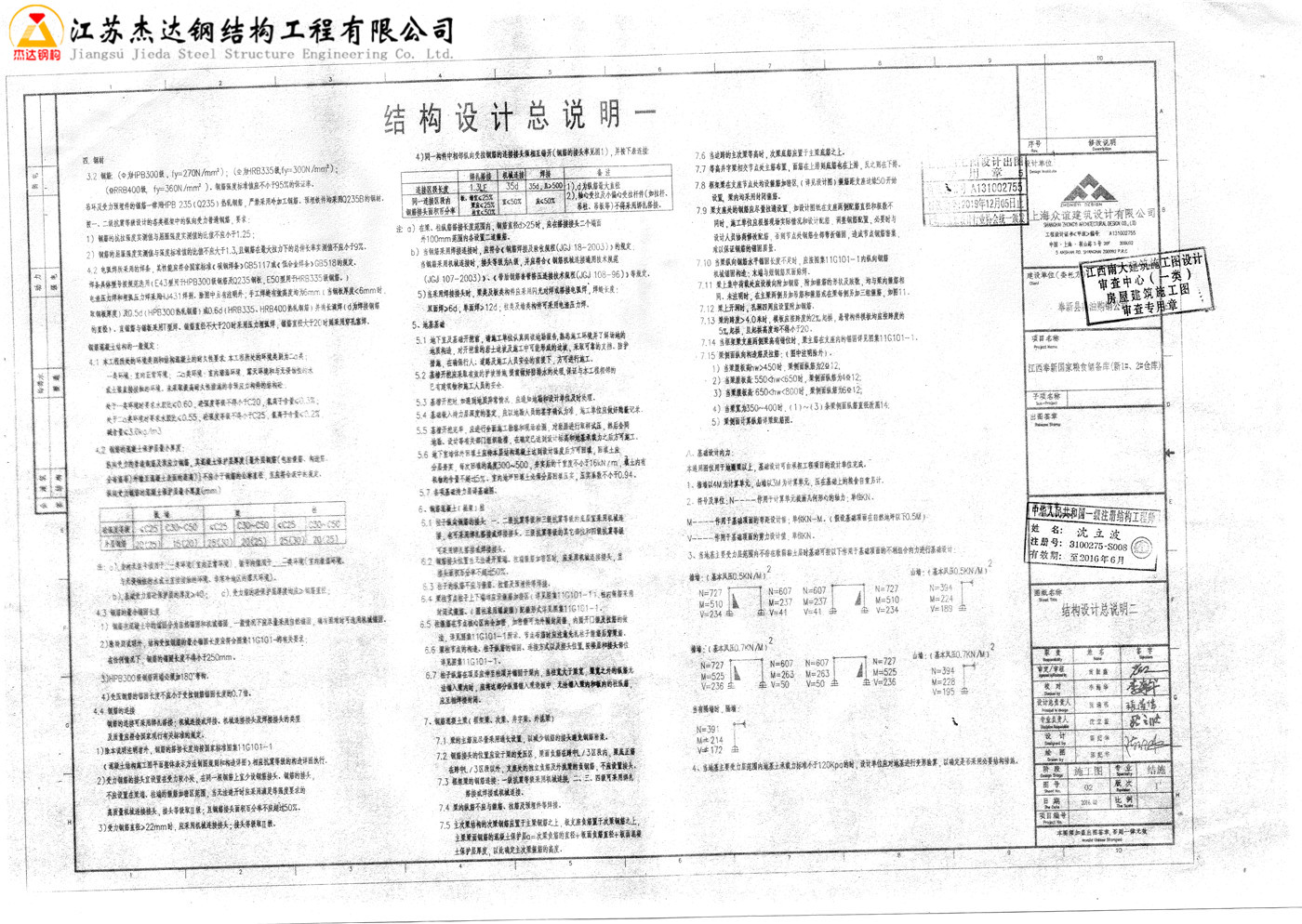

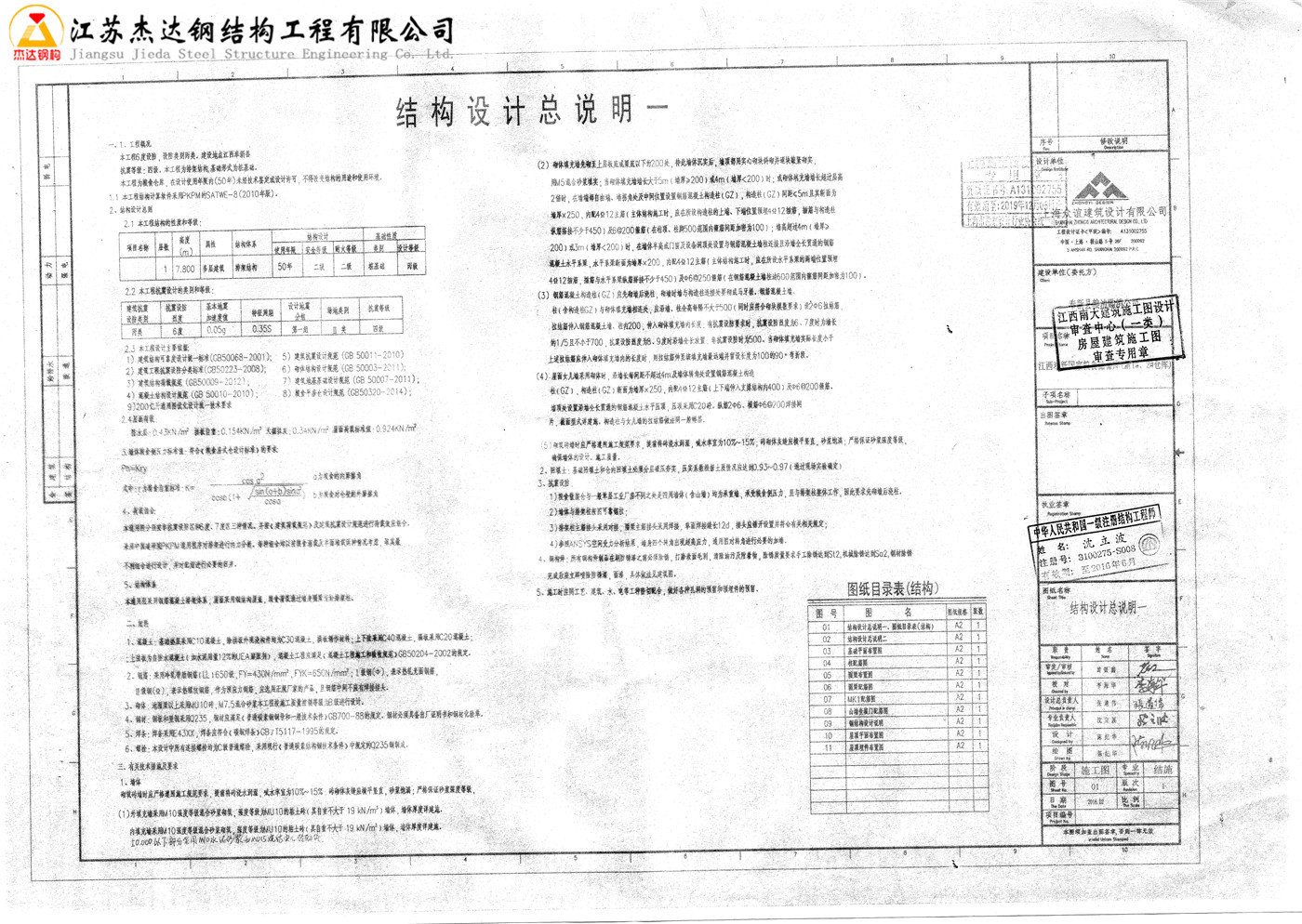

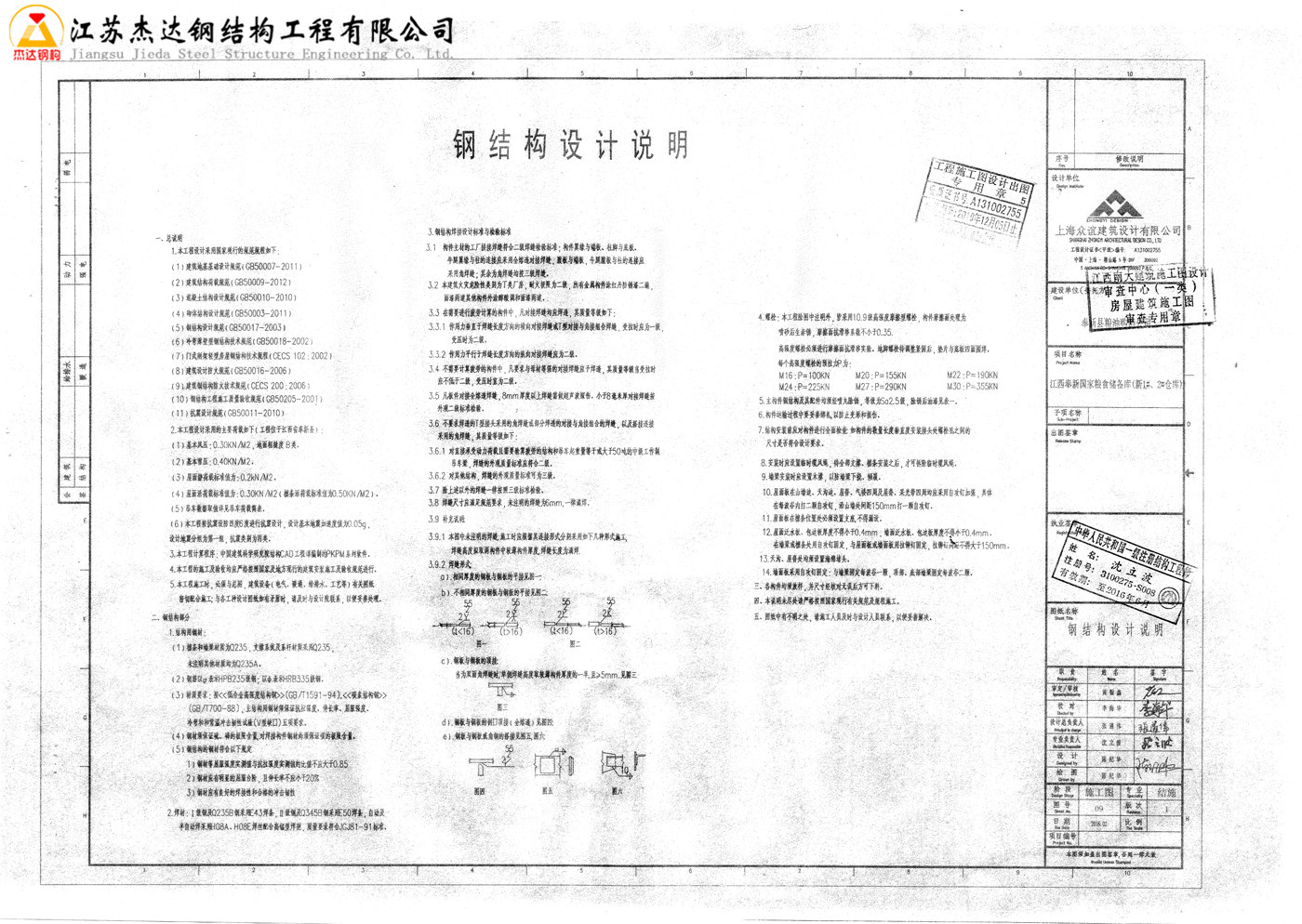

钢结构工程设计说明

常见问题

为什么粮库要使用聚氨酯保温而不是岩棉？

聚氨酯保温具有更高的保温系数，相同厚度下隔热效能远优于岩棉；同时聚氨酯喷涂成型，与屋面结合无冷桥，防水密闭性好，不吸水，适合长期湿度较大的粮库环境。岩棉易吸湿，易滋生微生物。

拱形屋顶比平屋顶在粮库中有什么优势？

拱形屋顶的拱效应使得内部温度分布更均匀，避免平屋顶四角冷凝水聚集；同时拱形美观度高，能承载更大的面积跨度，粮库大仓容积布置更灵活，钢材用量相对节省。

粮库是否需要定期对屋面保温层进行维护？

是的。建议每2-3年对屋顶进行一次外观检查，查看保温层是否有脱落、开裂等现象；如发现破损需及时修补，防止外界水分进入和冷热短路。同时对自固螺钉进行检查，防止松动。

小结

江西奉新粮库的18米拱形屋顶设计结合了40mm聚氨酯保温、YT6118型波纹板屋面、规范的钢结构体系，为粮食提供了长期的、稳定的、防护的储备环境。江苏杰达钢结构工程有限公司在粮食系统、农产品产业的仓储设施中积累了丰富的设计施工经验，能够为国家粮食安全提供坚实的基础设施支撑。
