南昌21米粮库双层拱形屋顶钢构设计

江西南昌粮库采用创新的双层拱形波纹钢屋盖，跨度21米，屋盖结构为双侧瓦配置，下层采用0.6mm厚TS280GD高强钢板，上层为1.2mm厚TS280GD-Z彩涂卷钢板，中间铺设50mm厚岩棉保温，屋盖板型为610型，通过M10.8镀锌钢绞线和M22花篮螺丝进行张紧，预埋螺杆@22长50cm、600mm间距布置，是南方稻谷产区双层保温粮库的典范设计。

双层拱形屋盖的结构特点

该项目突破了传统单层屋盖的设计，采用双层结构组合：

• 屋盖跨度：21米，双侧瓦设计
• 下层钢板：0.6mm厚TS280GD高强钢板
• 上层钢板：1.2mm厚TS280GD-Z彩涂卷钢板
• 中层保温：50mm厚岩棉隔热层
• 屋盖板型：610型波纹
• 张紧系统：M10.8镀锌钢绞线（3道），M22花篮螺丝
• 预埋螺杆：@22长50cm，600mm间距布置

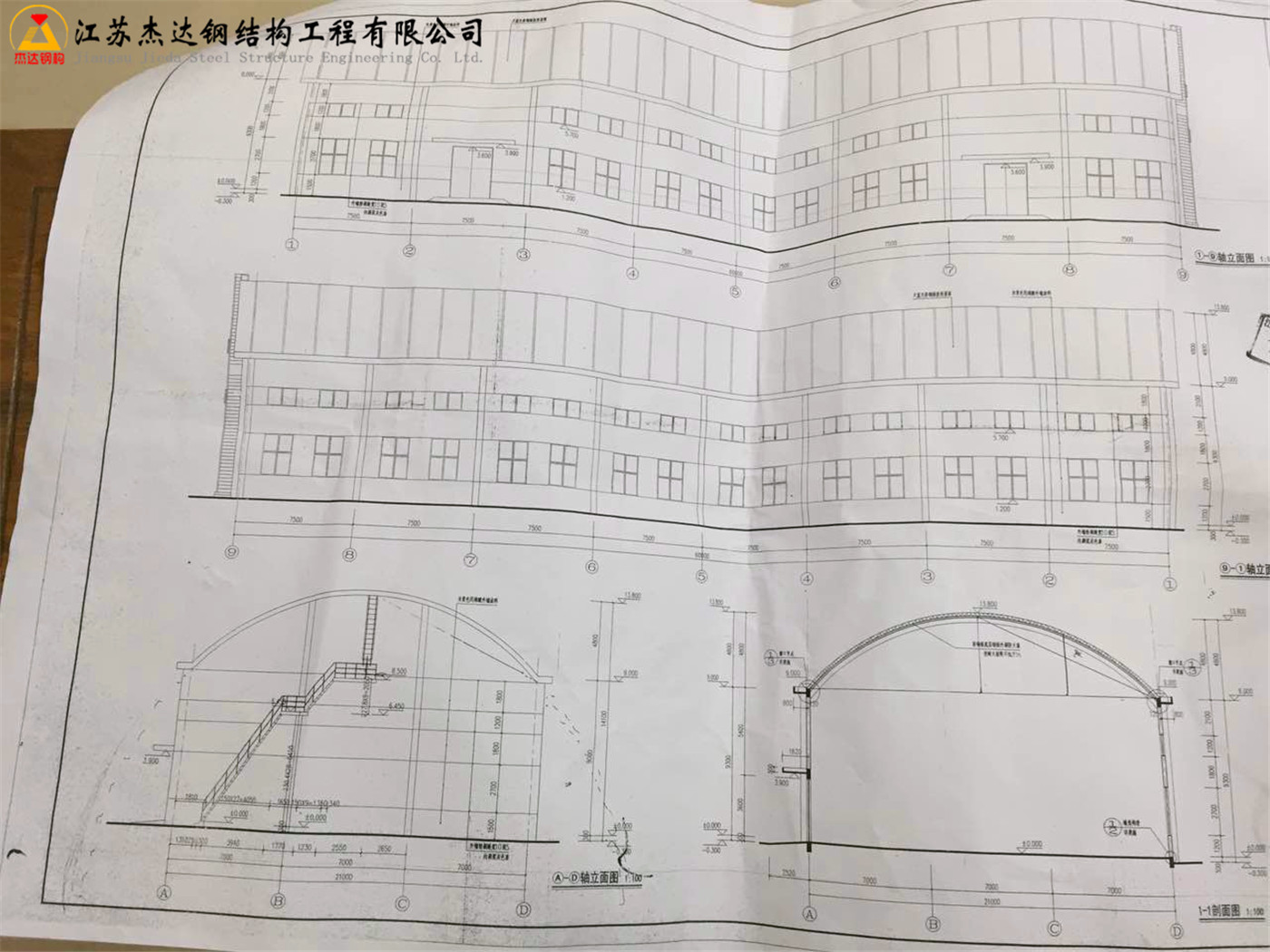

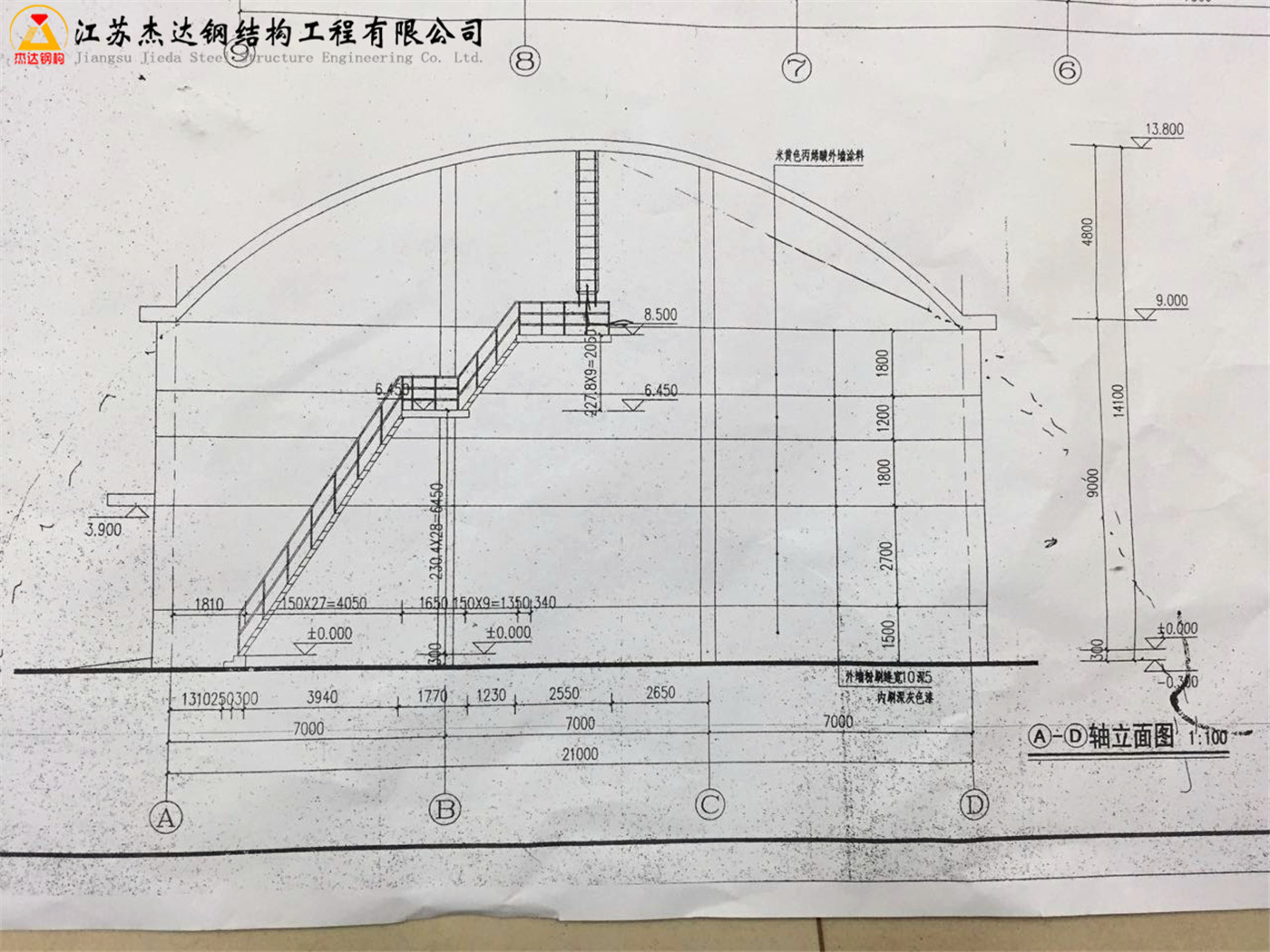

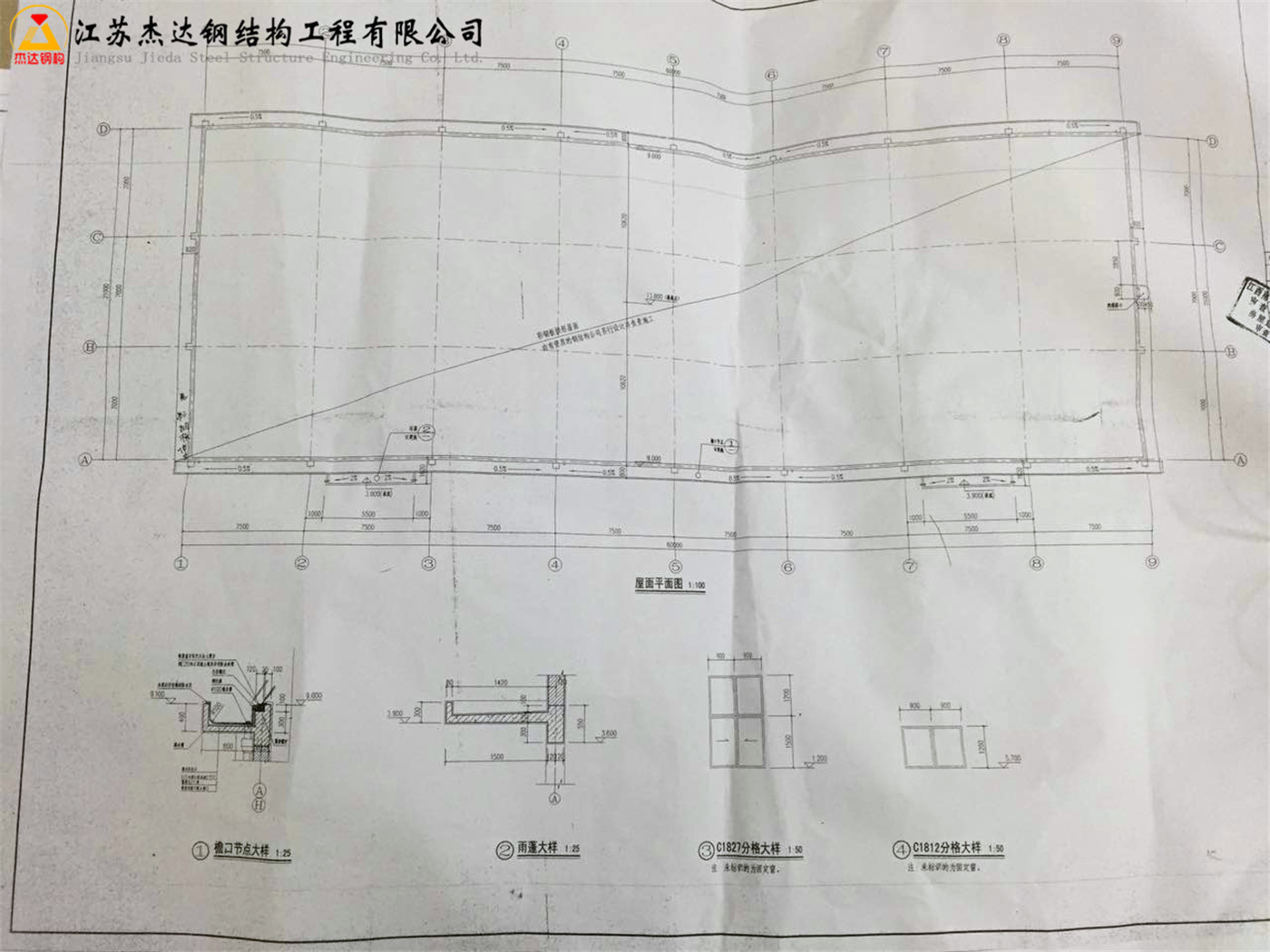

拱形屋顶工程图纸

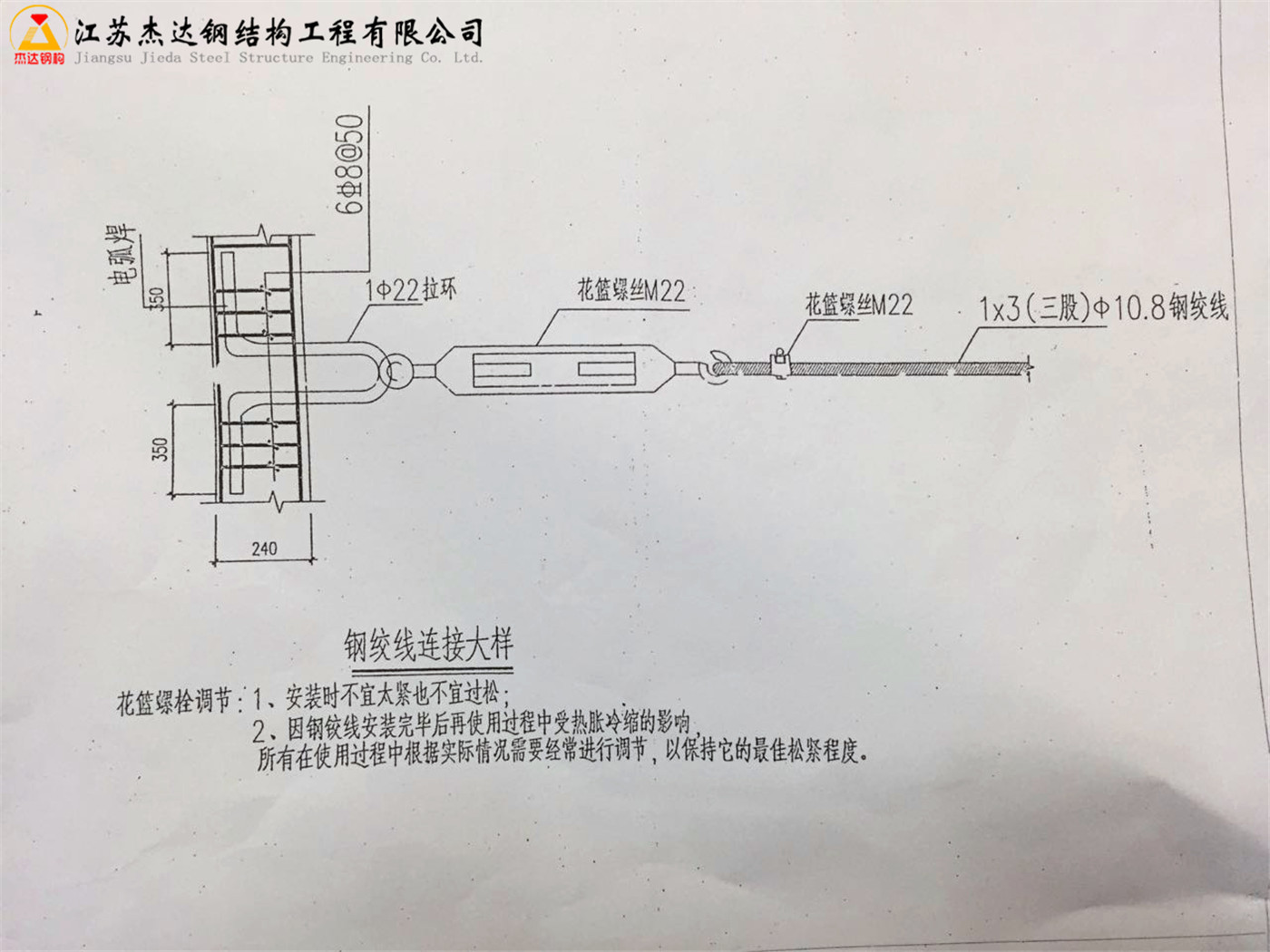

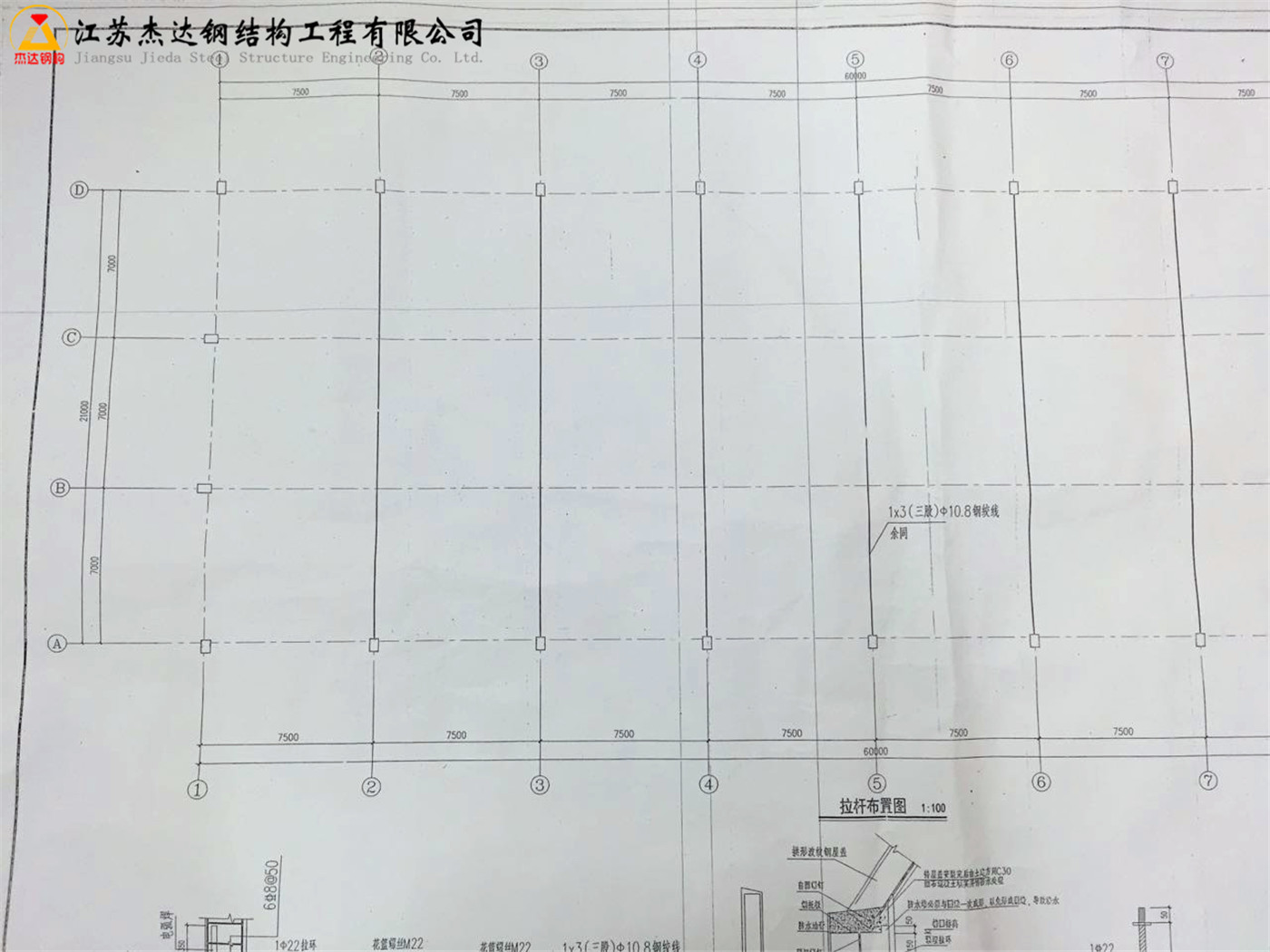

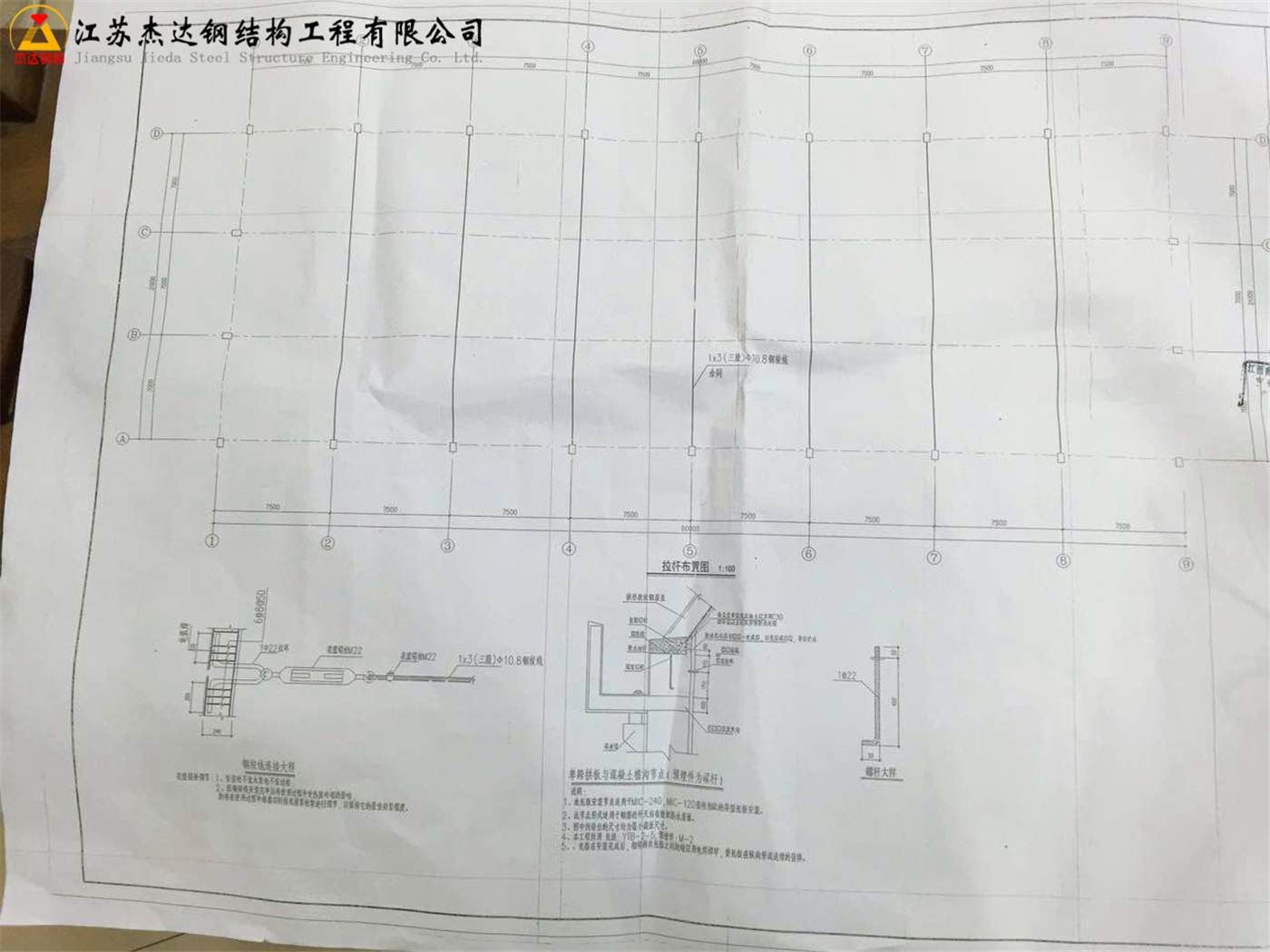

双层拱形屋顶采用M22花篮螺丝张紧，通过3道M10.8镀锌钢绞线实现结构的长期稳定性和张力均匀分布。

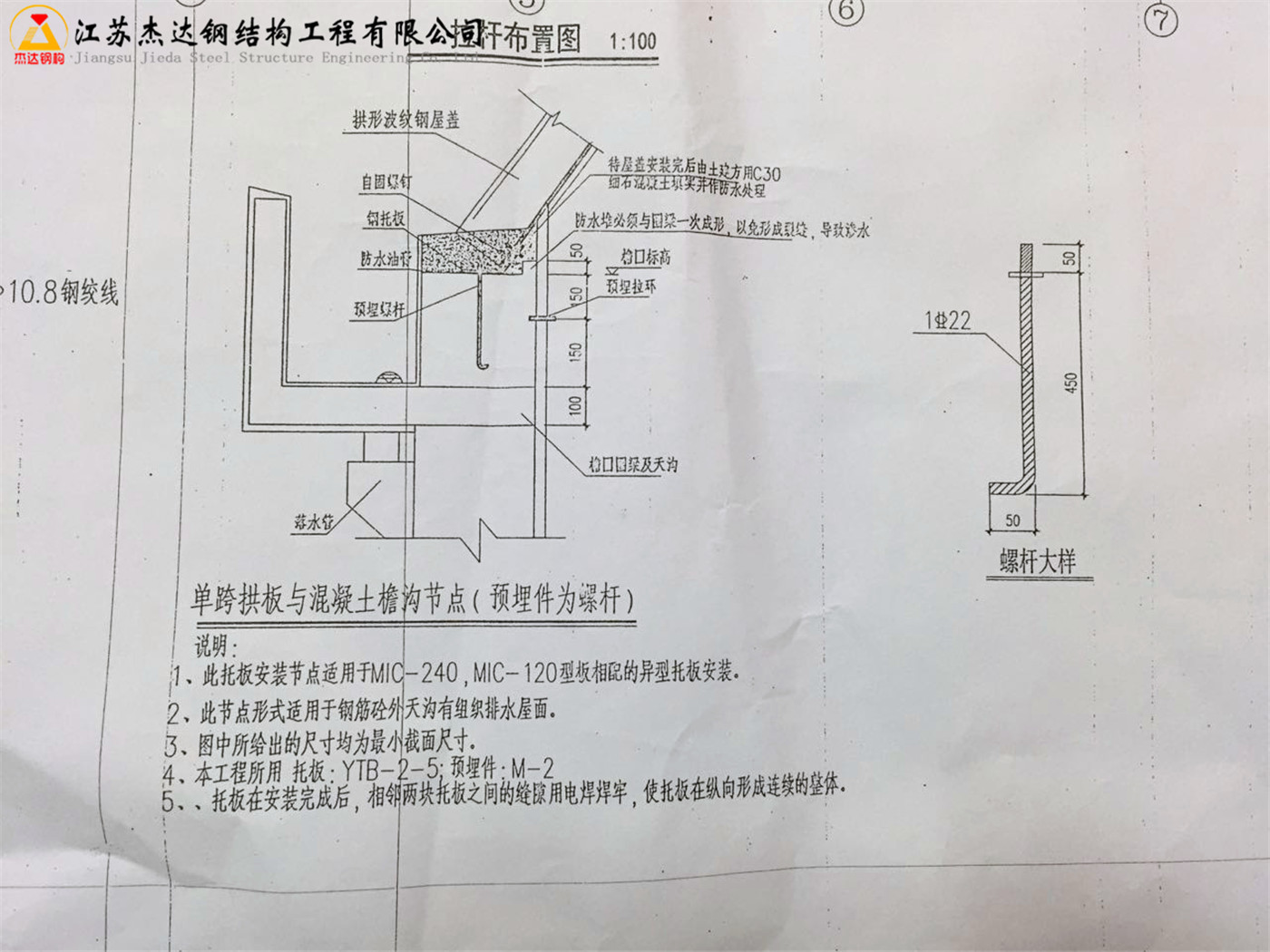

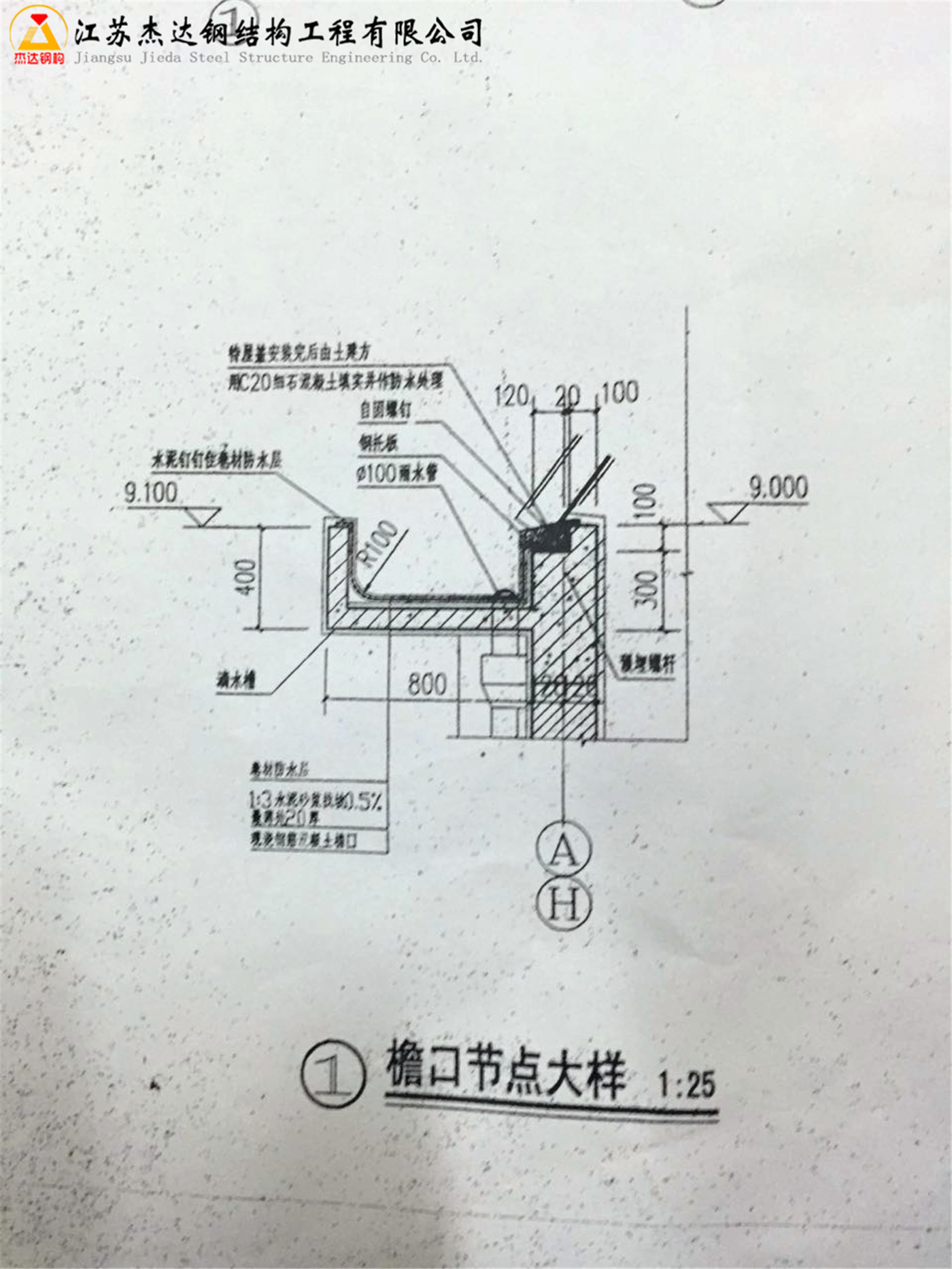

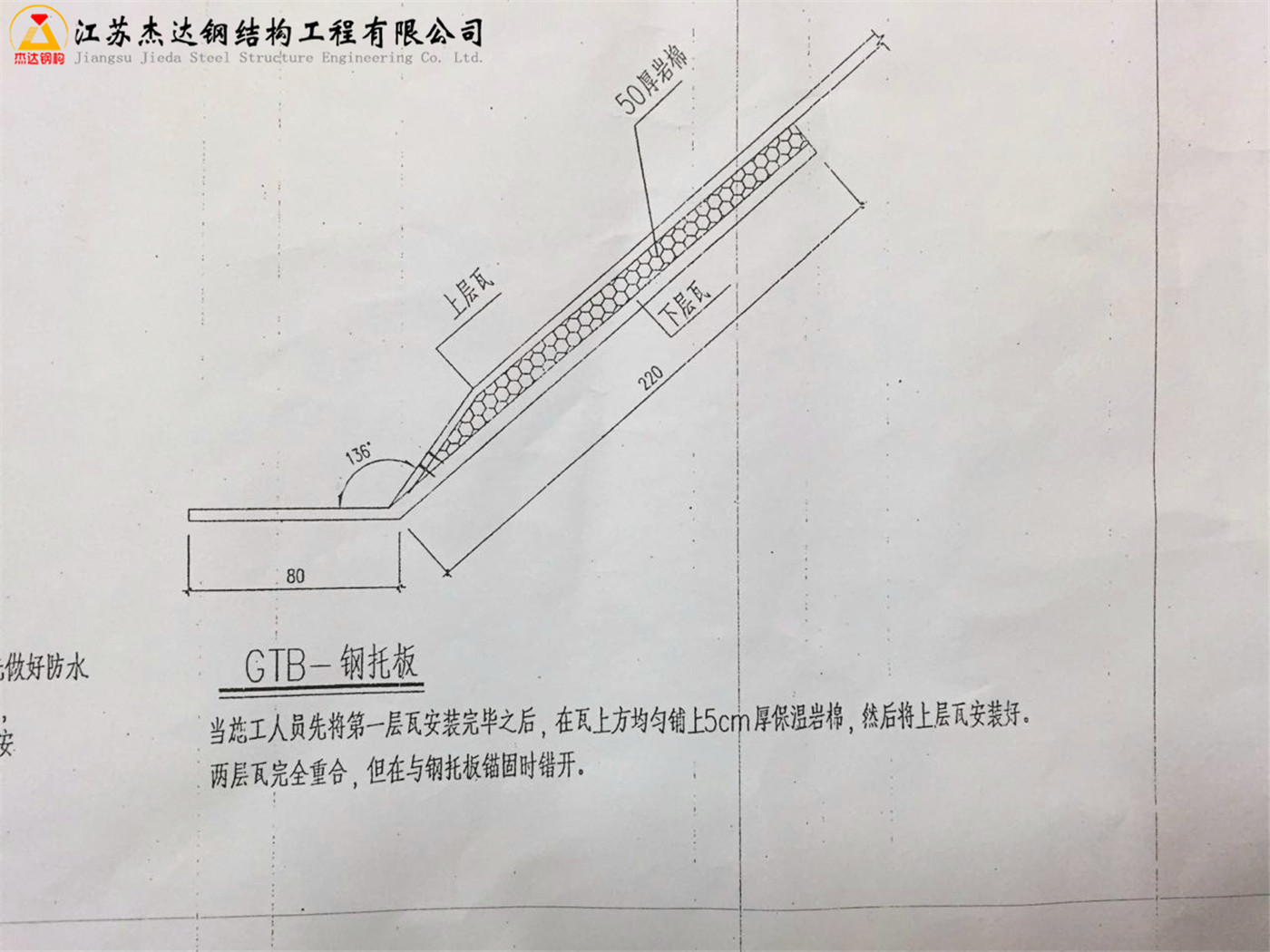

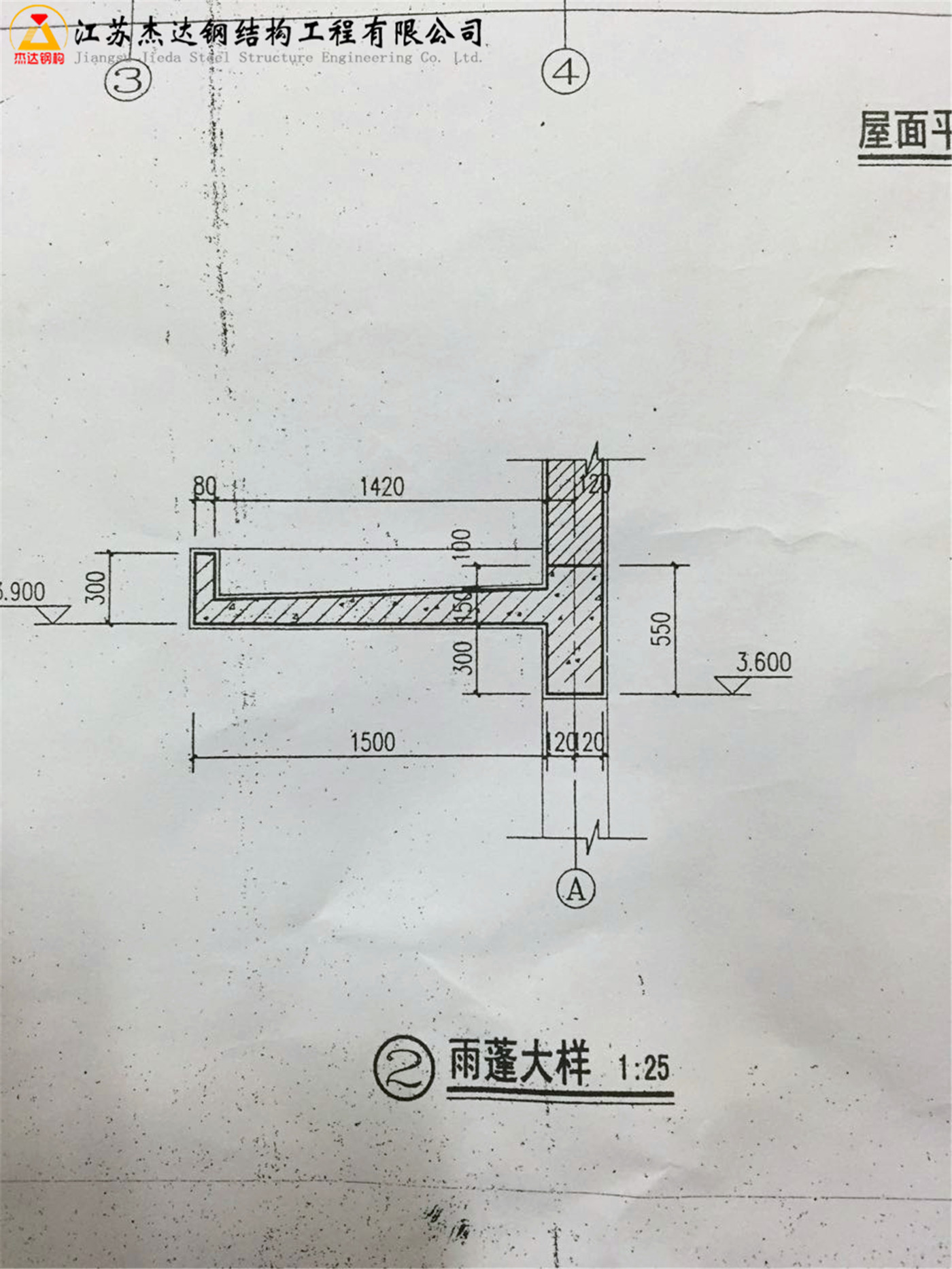

天沟节点与檐口设计

双层拱形屋顶安装在混凝土天沟内侧，形成密闭的夹层排水系统。天沟内外分离可防止外界雨水直接冲击屋面板，同时便于检修和维护。

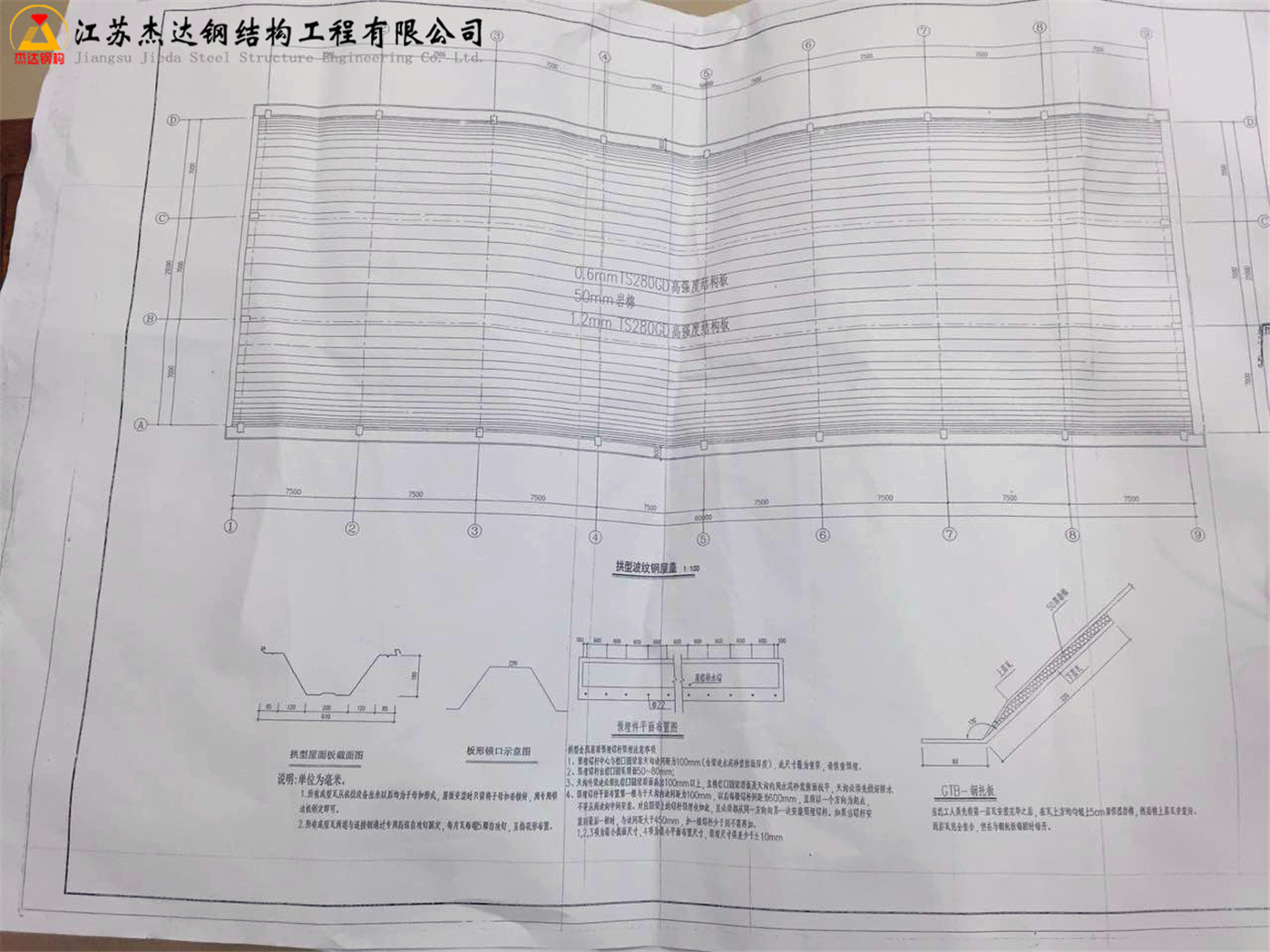

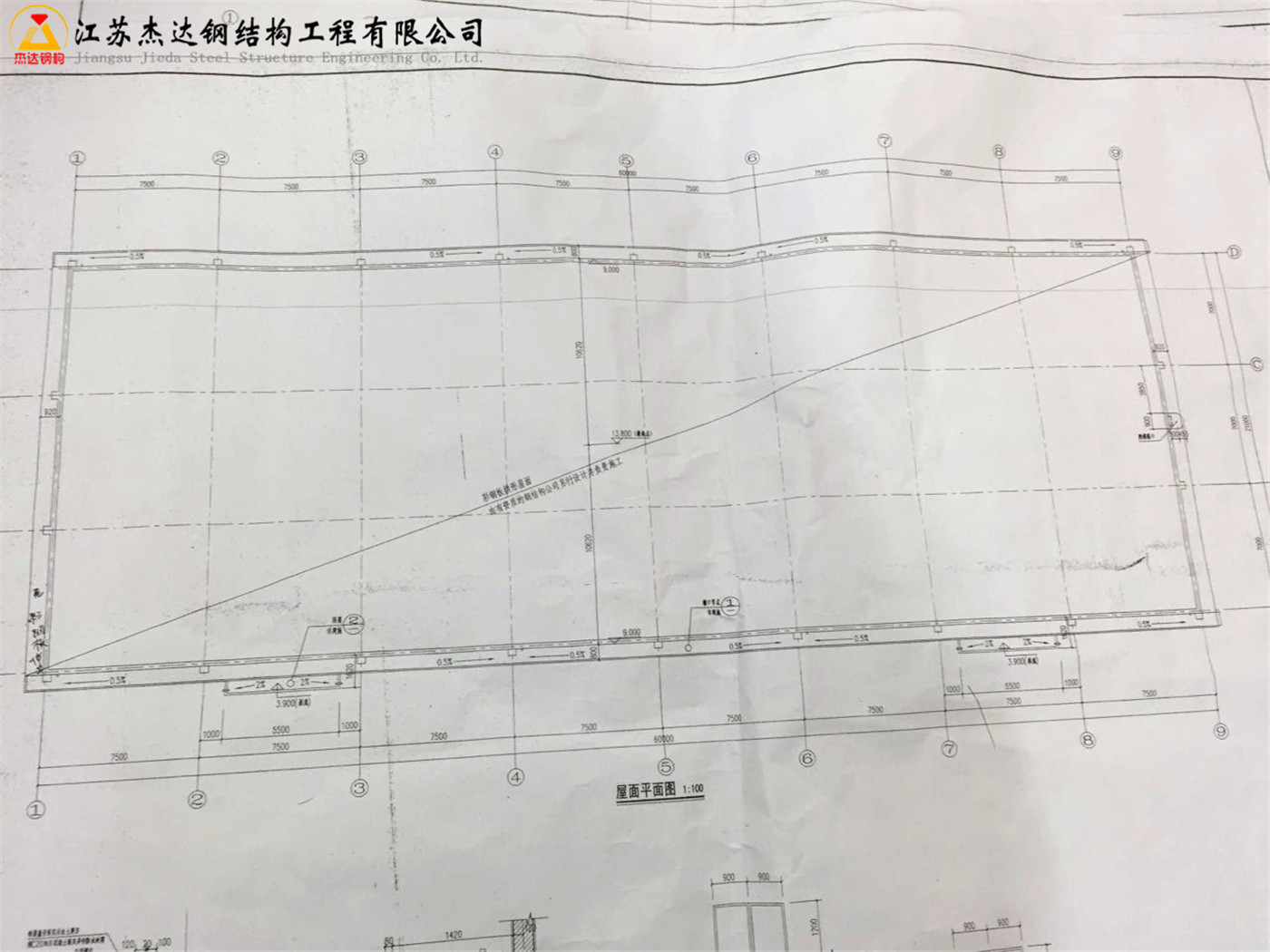

屋面平面布置与张紧方案

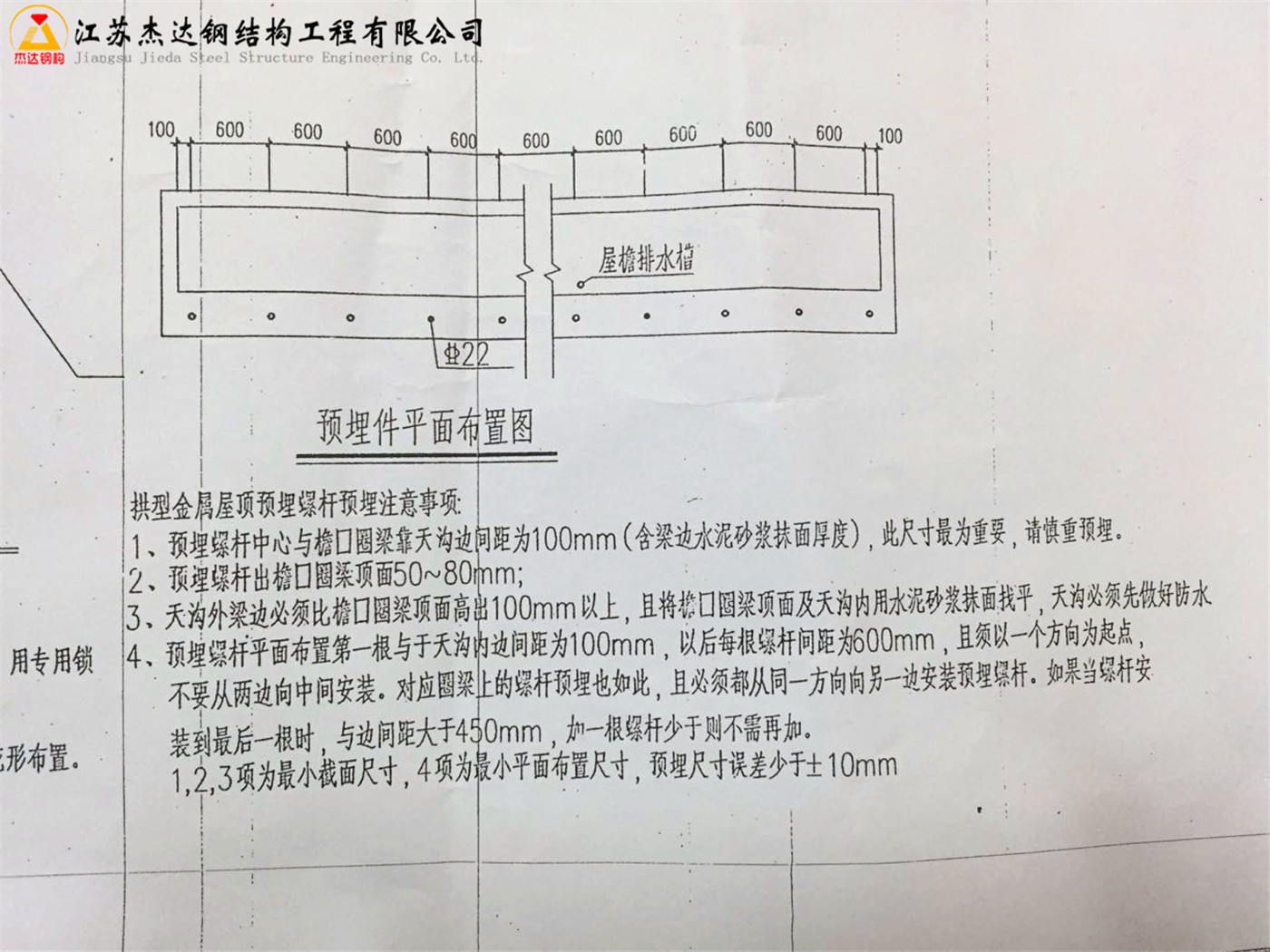

预埋螺杆按@22长50cm、600mm间距均匀布置于混凝土结构中，通过花篮螺丝张紧钢绞线，确保整个屋盖的拱形稳定性和防水密闭性。这种张紧系统相比焊接连接更加灵活，允许后期调整和维护。

双层屋盖的性能优势

保温隔热性能

下层高强钢板（0.6mm）提供结构承载能力，上层彩涂钢板（1.2mm）提供外层防水与隔热，50mm岩棉夹层在两层钢板之间形成有效的热阻屏障。与单层保温层相比，双层结构避免了冷热桥现象，粮库内温度分布更加均匀，湿度波动更小，有利于粮食的长期安全储备。

防水密闭性

上层彩涂钢板（TS280GD-Z）具有专业的防腐涂层，外表面光滑，积水易排出。下层高强钢板作为备份防水层，双重防护确保屋顶长期不渗漏。天沟内外分隔设计，即使外层有微小破损，内层也能保持整体防水功能。

张紧系统的灵活性

钢绞线与花篮螺丝的组合可随时调整张力，适应温度变化和构件沉降。相比焊接系统，这种连接方式不引入热应力，避免了温度应力导致的裂纹问题，特别适合南方高温高湿的环境。

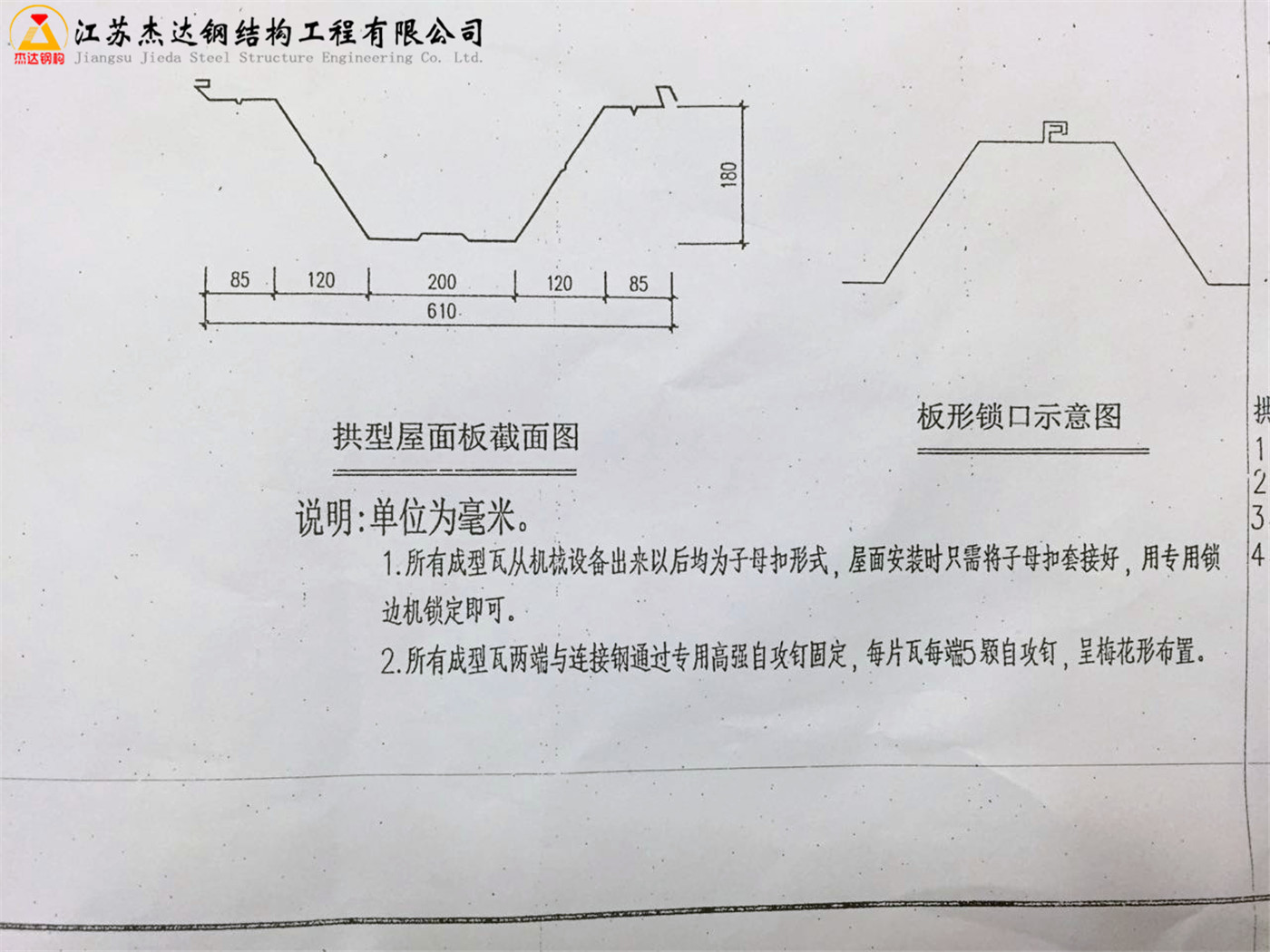

610型波纹板的选择

610型波纹设计在保证足够截面惯性的基础上，重量相对较轻，便于工厂生产和现场安装。较深的波纹肋在接收钢绞线张力时，分散应力分布，减少局部应力集中。

常见问题

为什么要使用双层屋盖而不是单层加厚？

双层设计相比单层加厚具有三大优势：其一，分离的上下层允许独立的防水、防腐和保温处理；其二，上下层材料可根据应力状态优化选择，下层承载、上层防护，更加经济；其三，双层夹芯的保温效果远优于单一厚度的材料，同样厚度下热阻更高。

M10.8镀锌钢绞线张紧系统需要定期维护吗？

是的。建议每1-2年对花篮螺丝进行一次检查和微调，确保张力均匀。特别是春秋季温度变化时，钢绞线可能产生应力变化，需要适度调整。同时检查钢绞线是否有氧化或腐蚀现象，必要时补充防腐油脂。

粮库屋顶夏季高温会不会导致膨胀裂纹？

双层结构中，岩棉层起到了缓冲热膨胀的作用，上下层钢板通过预埋螺杆连接但不完全刚性固定，允许一定的相对位移。钢绞线张紧系统也能吸收部分膨胀应力，因此整体结构对温度变化的适应性较好，不易产生温度应力裂纹。

小结

南昌21米粮库的双层拱形屋顶代表了现代粮食储备设施的先进设计理念。通过精心选择材料配置、保温方案和张紧系统，既保证了结构的安全可靠，又实现了保温隔热、防水密闭的双重目标。江苏杰达钢结构工程有限公司在大型粮库、农产品仓储等重要民生设施中拥有深厚的技术积累，能够为国家粮食安全战略提供创新、可靠的钢结构解决方案。
