江苏泰州粮库16m跨拱形屋顶图纸

杰达钢构一句话总结：

    图中所示共6栋拱形屋顶，位于江苏省泰州市姜堰，其中3栋跨度18米为原有粮库屋顶加盖，在屋顶上单独立H钢；另外三栋为16.11米跨度仓间罩棚，架设在仓与仓之间立牛腿短柱上。

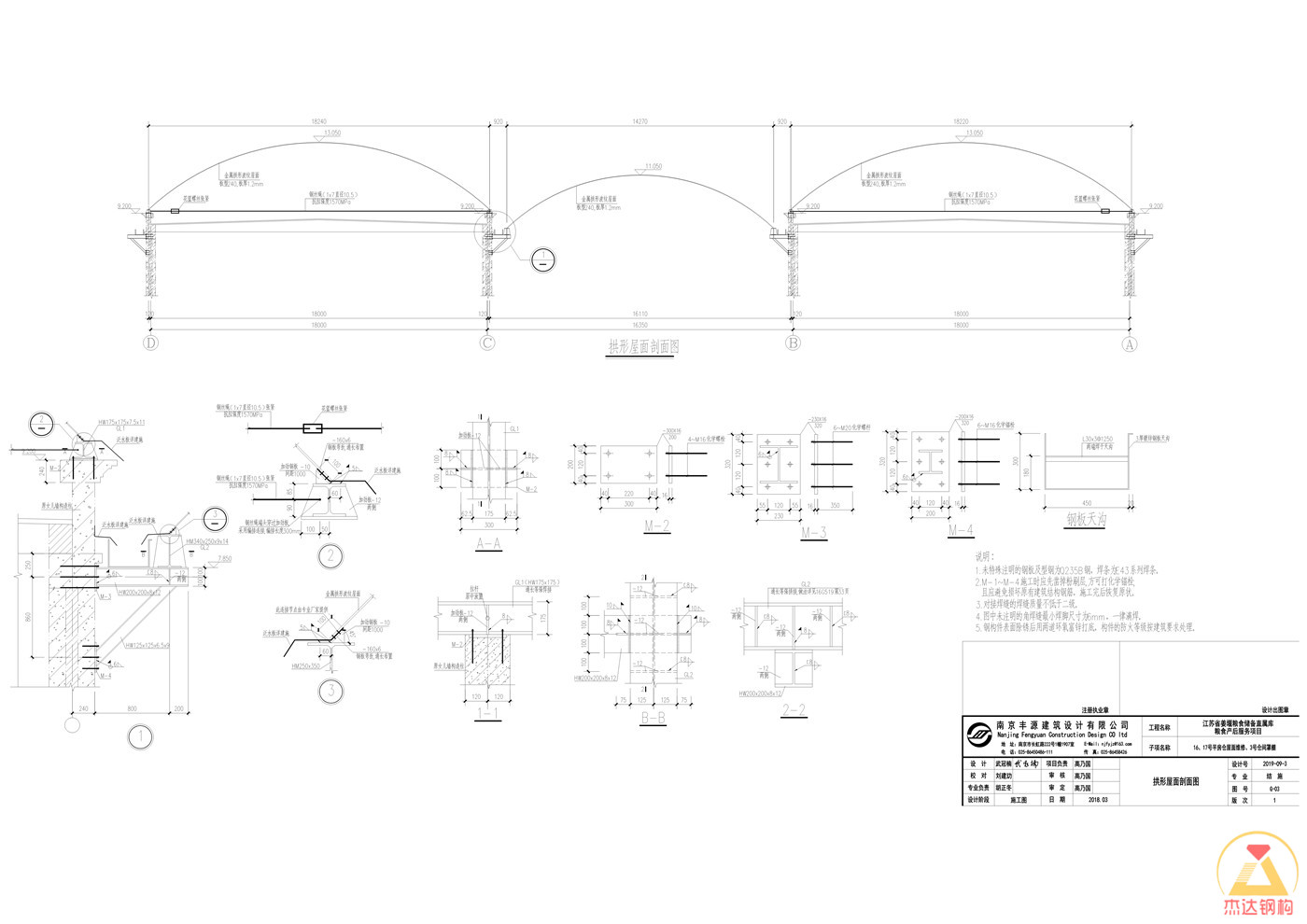

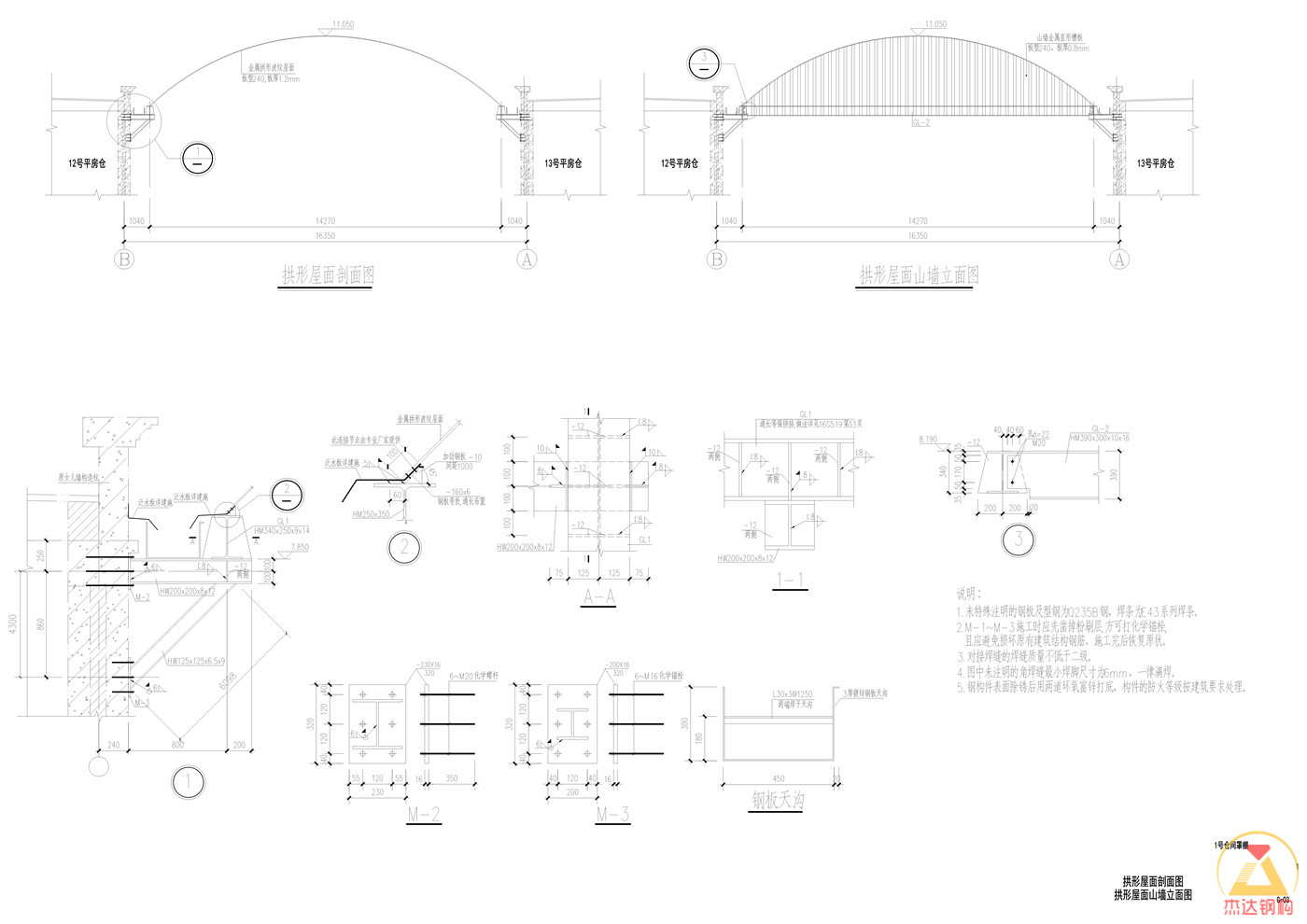

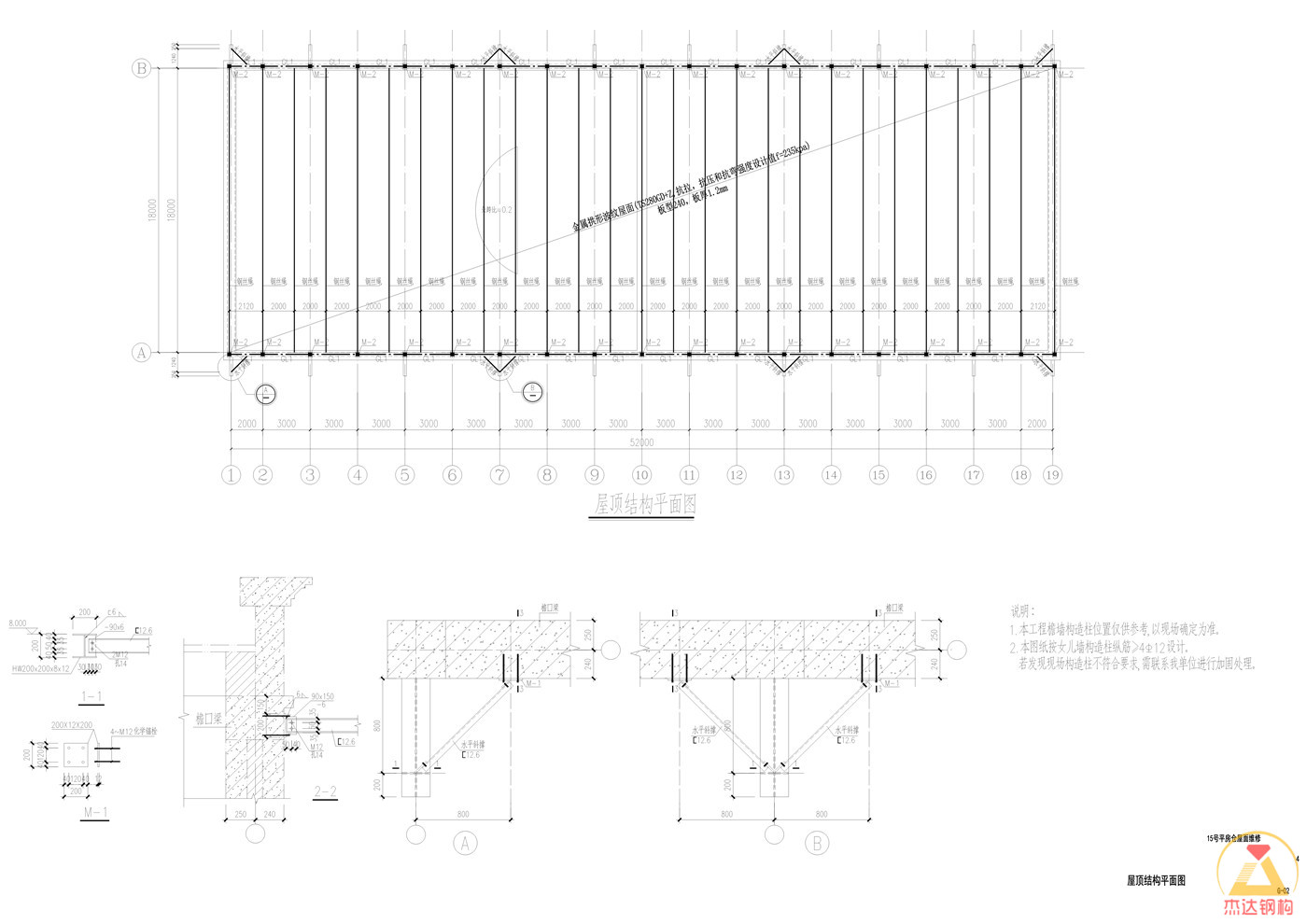

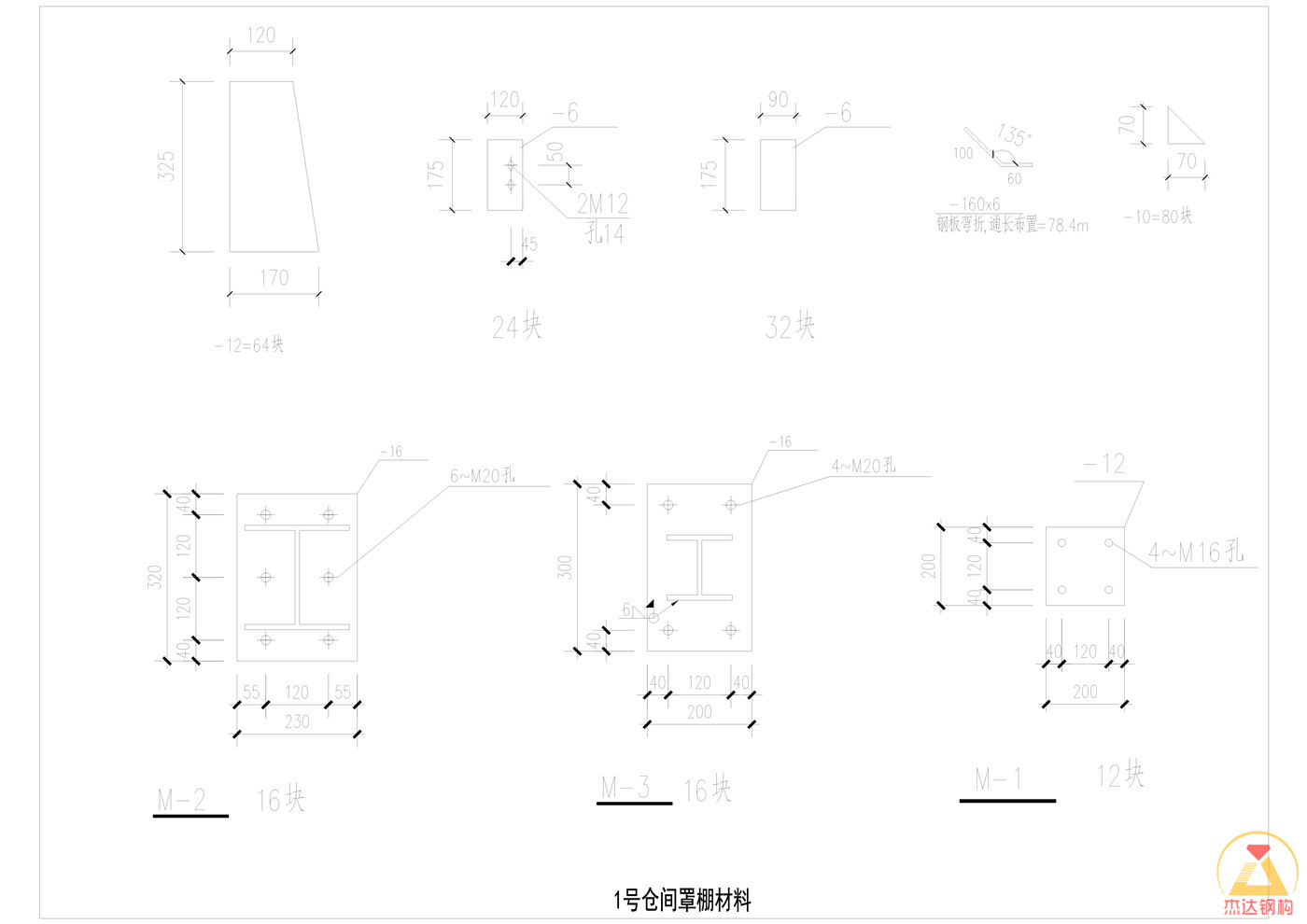

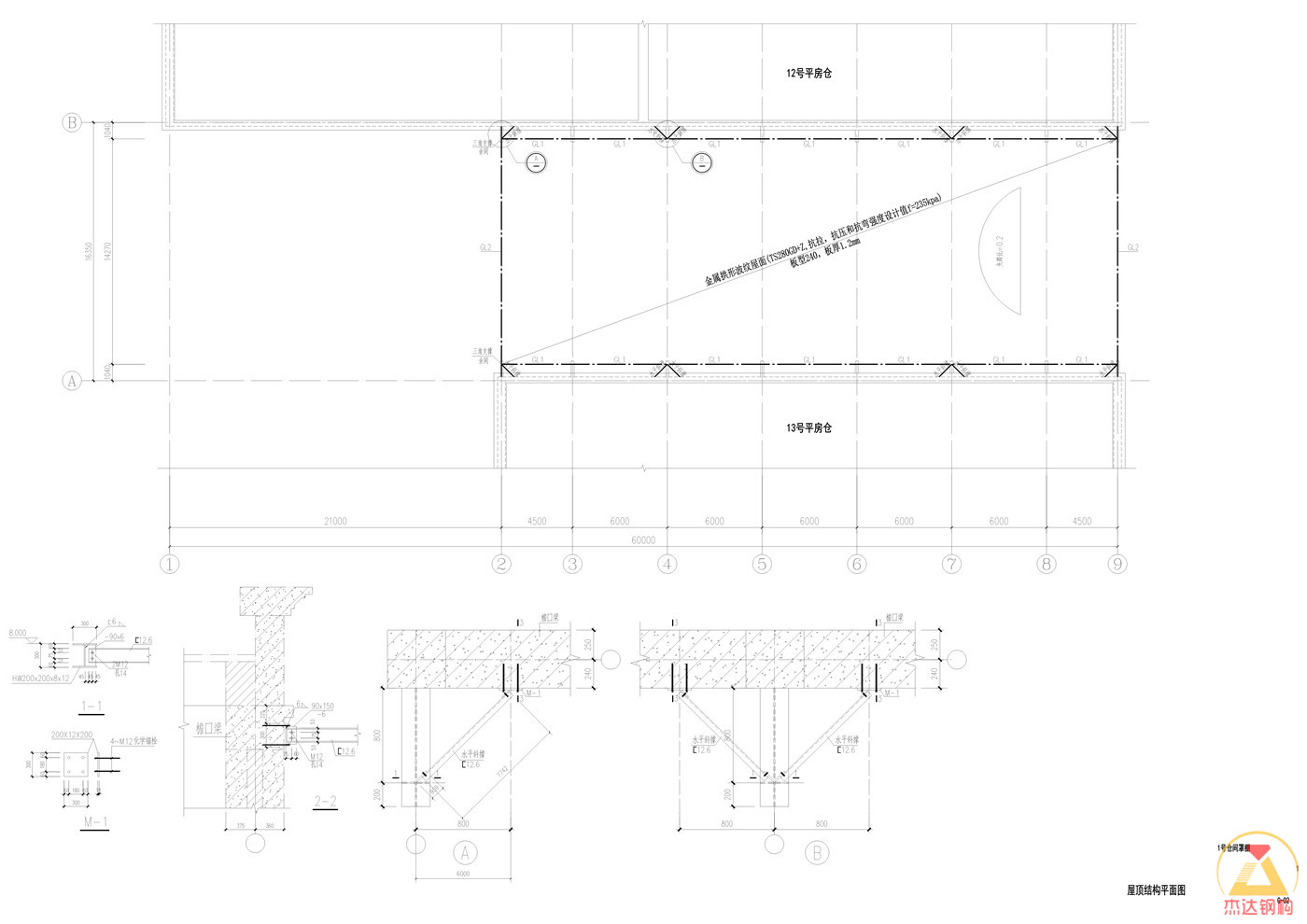

PDF图纸：

拱形波纹钢屋盖图中说明：

1.工程概况：

1)本工程抗震设防烈度为7度，地震加速度为0.10g，设计地震分组为第二组，建筑抗震设防类别为丙类，结构安全等级为二级，结构使用年限25年，建筑防火等级为二级。

本工程未经技术鉴定或设计许可，不得改变设备的位置及结构的用途。

2)

本工程主要设计依据：

《建筑结构可靠度设计统一标准》(GB50068-2001)

《建筑结构荷载规范》(GB50009-2012)

《混凝土结构设计规范》(GB50010-2010)2015年版

《建筑抗震设计规范》(GB50011－2010)2016年版

《钢结构设计规范》(GB50017-2003)

《建筑结构制图标准》(GB/T50105-2001)

4)

活荷载取值：

屋面：不上人屋面0.50KN/m%%1402%%141

基本风压：0.40KN/m%%1402

地面粗糙度：B类

基本雪压：0.35KN/m%%1402%%141

5)

本工程%%P0.000相对于已建仓库室内标高。本图标高均为结构标高。图中除标高为米外，其余尺寸均为毫米。

钢结构部分

1.材料

1。1本工程所采用的钢材除满足国家材料规范要求外，地震区尚应满足下列要求：

1.1.1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。

1.1.2钢材应具有明显的屈服台阶，且伸长率应大于20%。

1.1.3钢材应具有良好的焊接性和合格的冲击韧性，

1.2本工程钢架梁、板采用Q235B，梁柱端头板采用Q235B，加劲肋采用Q235B。

1.3本工程屋面檩条采用Q235冷弯薄壁钢，墙梁采用Q235冷弯薄壁钢，柱间支撑采用Q235。

屋面横向水平支撑采用Q235。檩条采用卷边槽形冷弯薄壁型钢，拉条采用圆钢，撑杆采用钢管和圆钢。锚栓采用Q235.

1。4除图中特殊注明外，所有结构加劲板厚度均为6mm。

1。5高强螺栓.螺母和垫圈采用《优质碳素结构钢技术条件》(GB699-88)中规定的钢材制作；其热处    理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》

(GB/T1228~1231-91)的规定,本工程刚架构件现场连接采用10.9级摩擦型高强螺栓.高强螺栓结合面不得

涂漆，连接接触面的处理采用喷砂；抗滑移系数不小于0.35;

1。6檩条与檩托、隅撑，隅撑与刚架斜梁等次要连接采用普通螺栓，普通螺栓应符合    现行国家标准《六角头螺栓-C级》（GB5780）的规定.

2.钢结构制作与加工:

2.1.钢结构构件制作时，应按照《钢结构工程施工及验收规范》(GB50205-2001)进行制作。

2.2.所有钢构件在制作前均放1:1施工大样，复核无误后方可下料。

2.3钢材加工前应进行校正,使之平整,以免影响制作精度。

2.4除地脚螺栓外，钢结构构件上螺拴钻孔直径比螺栓直径大1.5~2.0mm.

2.5檩条及墙梁:

2.5.1打孔处理:除图中特别注明外，打孔尺寸一律为13.5mm,并与M12镀锌螺栓配合使用.

2.5.2固定方式:以M12镀锌螺栓将檩条固定于檩托板.

2.6焊接:

2.6.1焊接时应选择合理的焊接工艺及焊接顺序，以减小钢结构中产生的焊接应力和焊接变形。

2.6.2组合H型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊,且四道连接焊缝均应双面满焊,不得单面焊接。

2.6.3组合H型钢因焊接产生的变形应以机械或火焰矫正调直,具体做法应符合GB50205-2001的相关规定.

2.6.4Q235与Q235钢之间焊接应采用E43型焊条。Q345与Q235钢之间焊接应采用E43型焊条。

Q345与Q345钢之间焊接应采用E50型焊条。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
