晋中铝业多跨拱形波纹钢屋盖设计方案

本文介绍了山西晋中铝业采用多连跨拱形波纹钢屋盖的工业厂房设计方案。该项目包含两个结构体系方案：三连跨方案和38米大跨度两连跨方案，充分展示了拱形波纹钢屋盖在不同规模工业建筑中的应用灵活性。

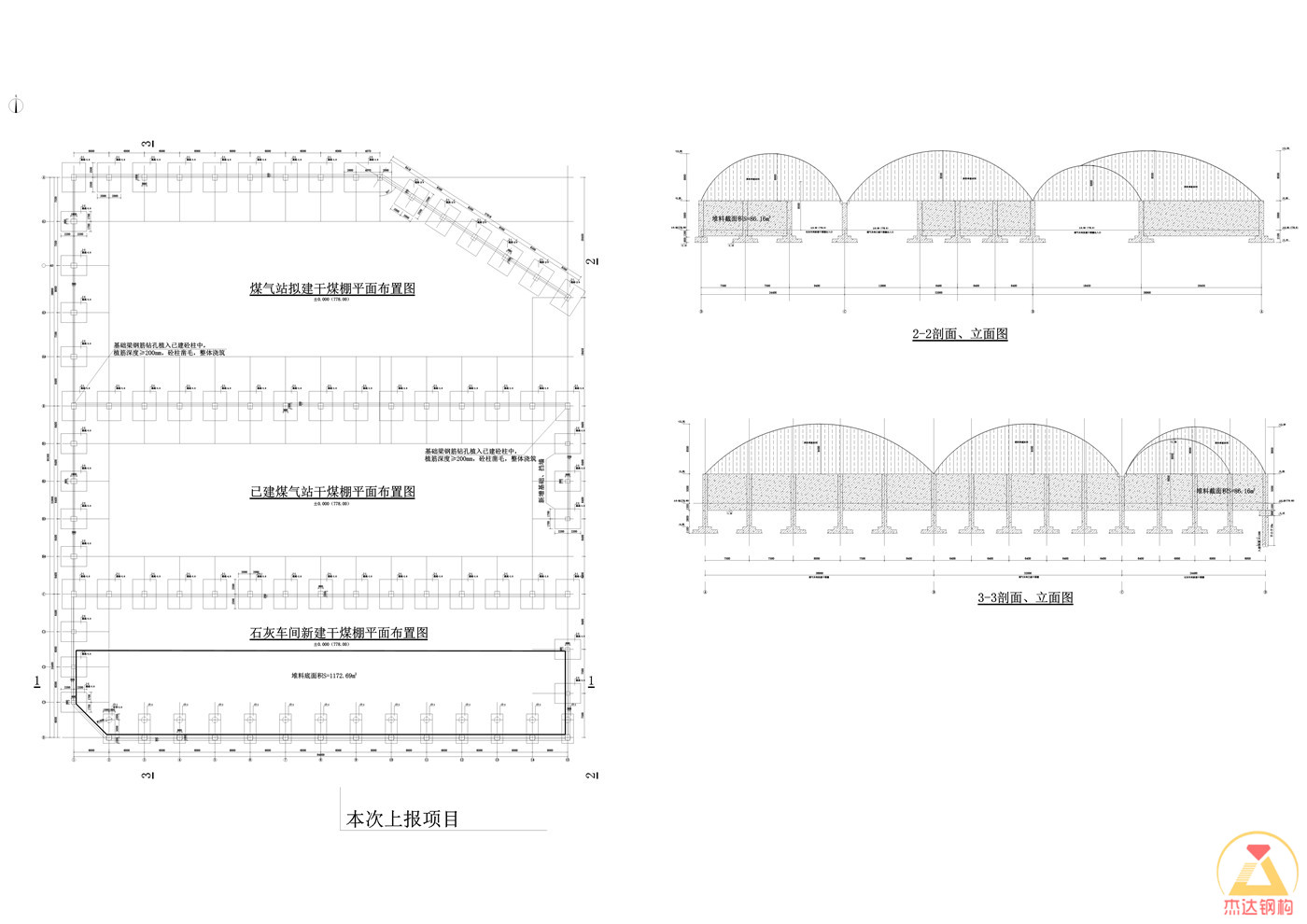

三连跨拱形波纹钢屋盖方案

该方案采用三个独立跨度的拱形屋顶，配合前置拱形屋顶，形成复杂的多层级结构。具体参数如下：

主要三个拱形跨度

• 第一跨：跨度24.4米，拱高8米
• 第二跨：跨度32米，拱高8.5米
• 第三跨：跨度20.45米，拱高8.5米

前置拱形屋顶

• 跨度：18.45米
• 拱高：6米
• 功能：形成过渡区或前置功能区

这种多连跨设计能够满足厂房不同区域的功能需求，同时保持整体的结构协调性。较大的拱高（6~8.5米）提供了充足的内部空间，有利于生产设备的布置和工人的活动。

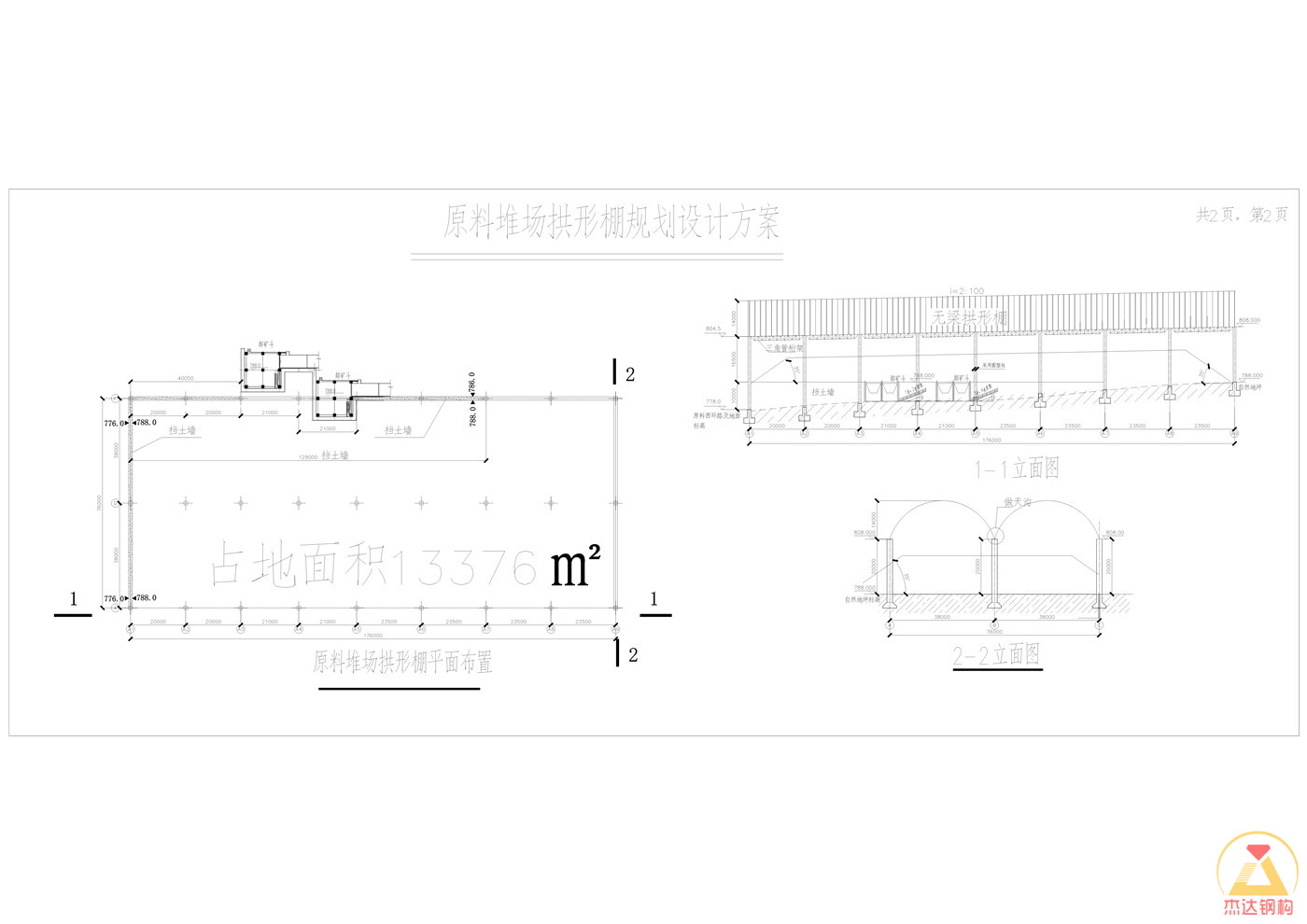

38米大跨度两连跨方案

该方案采用两连跨结构，单跨最大达38米，整体长度176米，是典型的大跨度工业厂房设计。

屋顶结构参数

• 屋顶形式：两连跨拱形波纹钢屋盖
• 最大跨度：38米
• 总长度：176米
• 屋面板：波纹钢屋盖

支撑结构体系

• 柱子形式：圆管钢柱
• 梁体系：上部三角桁架梁
• 连接形式：刚接连接

该方案采用圆管钢柱和三角桁架梁的组合，具有以下优势：

• 圆管柱：轴向受压能力强，可减少所需截面，节约钢材
• 三角桁架梁：刚度大，能有效跨越38米的大间距
• 结合拱形屋盖：可形成自支撑结构系统

多连跨拱形屋盖的设计优势

灵活的空间适应性

多连跨设计能够将大面积厂房分解为多个独立的跨度单元，每个单元可根据不同的工艺流程和工序要求进行功能划分。这样既能满足生产需求，又便于日后的改造和扩建。

结构经济性

通过合理选择各跨的跨度和拱高，可以优化受力条件，减少钢材用量。例如较小的跨度（18~20米）使用较小的拱高，而较大的跨度（32~38米）使用较大的拱高，都符合结构经济原则。

施工便利性

多连跨结构分段吊装，每个单元可独立制作和运输，便于组织施工。相比一次性大吨位吊装38米跨度，分段施工的成本和风险都更低。

屋面采光与通风

多个拱形山墙的相交处可设置采光和通风设施，改善厂房内的采光条件和通风效果，提高工作环境品质。

圆管钢柱与三角桁架的应用

圆管柱的特点

• 轴对称的截面，轴心受压能力强
• 较小的截面尺寸，美观性好
• 便于防腐处理，涂装成本低
• 能承受来自各方向的荷载

三角桁架梁的优势

• 高度大，刚度强，能跨越大间距
• 采用桁架形式，节约钢材，减轻自重
• 三角形网格能均匀传递屋面荷载
• 便于管线布置，内部空间灵活

常见问题解答

三连跨和两连跨方案如何选择？

选择应根据生产工艺流程、场地形状和投资成本考虑。三连跨方案适合需要多个独立生产区的厂房，两连跨方案适合需要大跨度统一生产空间的工厂。从成本角度，跨度越大单位面积钢耗越少，但吊装难度和造价也会上升。

大跨度拱形屋顶如何保证防水？

大跨度拱形屋顶的防水关键在于山墙处理和屋脊处理。必须确保波纹钢板与支座的紧密贴合，做好泛水处理，山墙两侧的防水都要严格按规范施工。建议采用高质量的密封胶和防水涂料。

38米大跨度吊装时需要什么设备？

38米跨度的单元板组合较大较重，一般需要250吨以上的汽车式起重机或履带吊。吊装过程中需要专业的吊装指挥和精确的定位系统。部分项目可能采用分段吊装的方式，用多台小吨位起重机协同作业，降低单机吨位需求。

小结

江苏杰达钢结构工程有限公司为山西晋中铝业设计的多跨拱形波纹钢屋盖方案，展示了从小跨度到大跨度、从三连跨到两连跨的多样化设计能力。三连跨方案中最大跨度32米、最大拱高8.5米，38米两连跨方案采用圆管柱和三角桁架支撑，充分体现了钢结构的经济性和灵活性。无论是哪种方案，都体现了对工业厂房生产需求和成本控制的平衡考量。如需了解更多拱形屋顶多连跨设计方案，欢迎联系杰达钢构咨询。
