安徽蚌埠烟草公司仓间罩棚结构设计详解

拱形波纹钢屋盖是一种高效能的轻量化屋顶结构，采用彩涂卷钢板压制而成，具有承载能力强、防水性好、安装便捷等优点，在烟草仓储建筑中应用广泛。本文详细介绍安徽蚌埠烟草公司仓间罩棚的结构设计、材料规格与施工规范。

工程概况与设计等级

基本信息

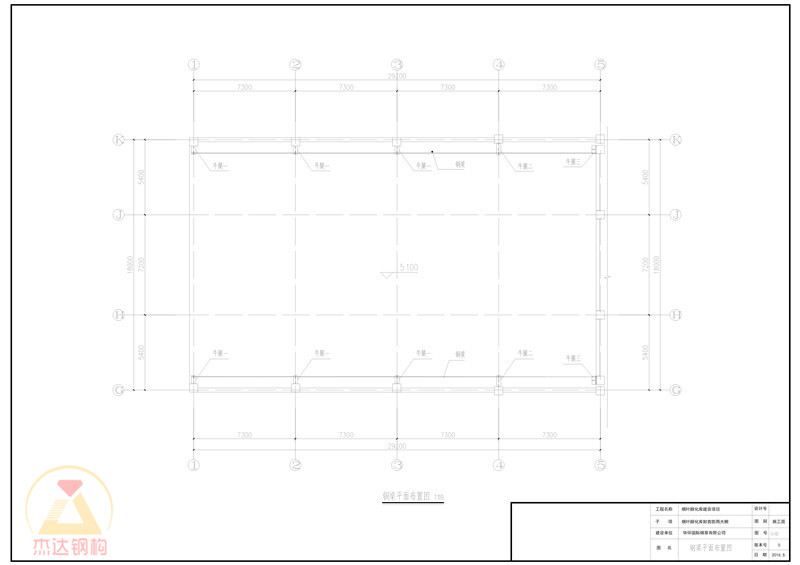

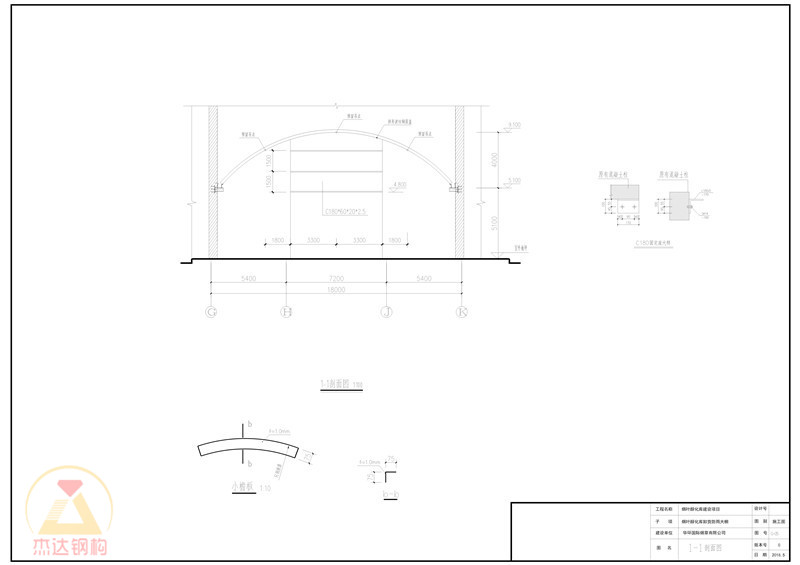

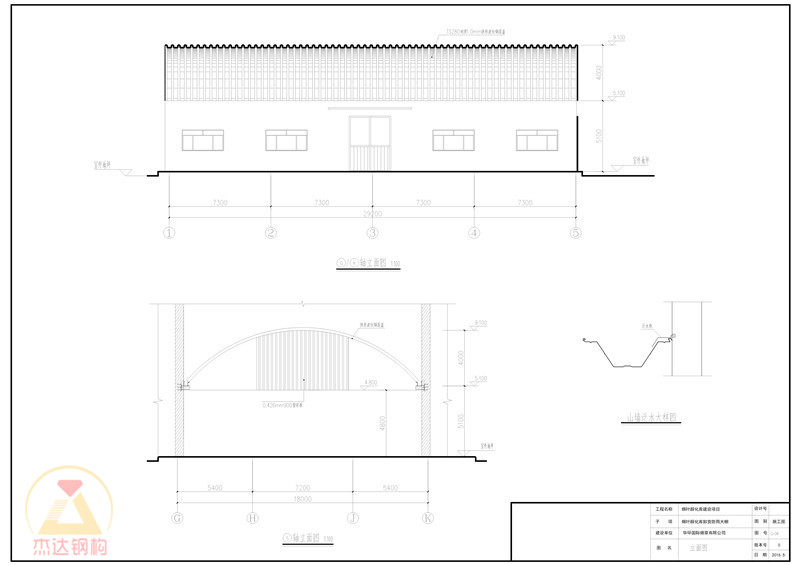

该工程为烟草公司仓间罩棚项目，建筑物高度（室外地坪至屋顶标高）9.10米。结构体系为地上一层，下部采用悬臂柱结构设计，屋盖采用金属薄壁结构，跨度18米。结构安全等级为二级，设计使用年限30年，耐火等级为三级。

抗震设防

该建筑所在地为7度抗震设防区，设计地震分组为第一组，地震加速度为0.10g，抗震设防类别为丙类。基本风压0.40KN/m²，地面粗糙度为B类；100年一遇的基本雪压0.30KN/m²。钢屋盖活荷载按规范确定。

设计依据与规范体系

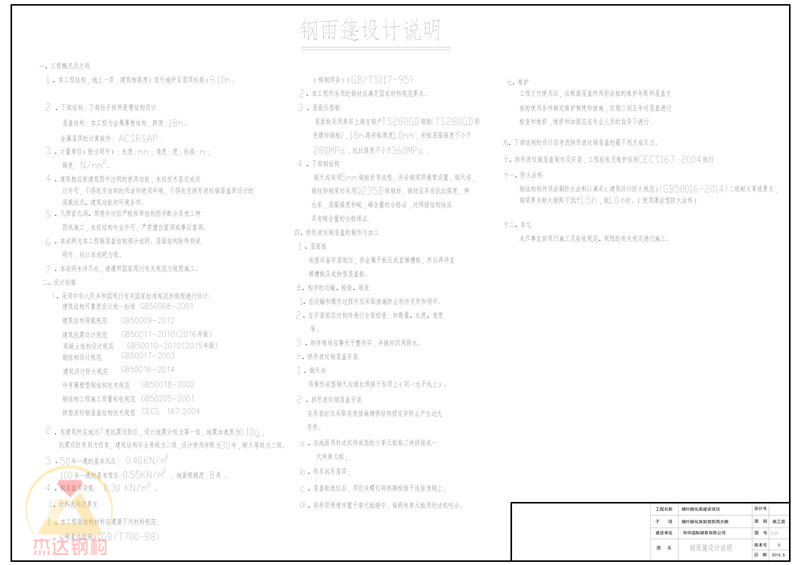

设计采用中华人民共和国现行国家标准规范，主要包括：建筑结构可靠度设计统一标准GB50068-2001、建筑结构荷载规范GB50009-2012、建筑抗震设计规范GB50011-2010(2016年版)、混凝土结构设计规范GB50010-2010(2015年版)、钢结构设计规范GB50017-2003、冷弯薄壁型钢结构技术规范GB50018-2002、钢结构工程施工质量验收规范GB50205-2001、拱型波纹钢屋盖结构技术规程CECS167:2004。

材料选用与技术要求

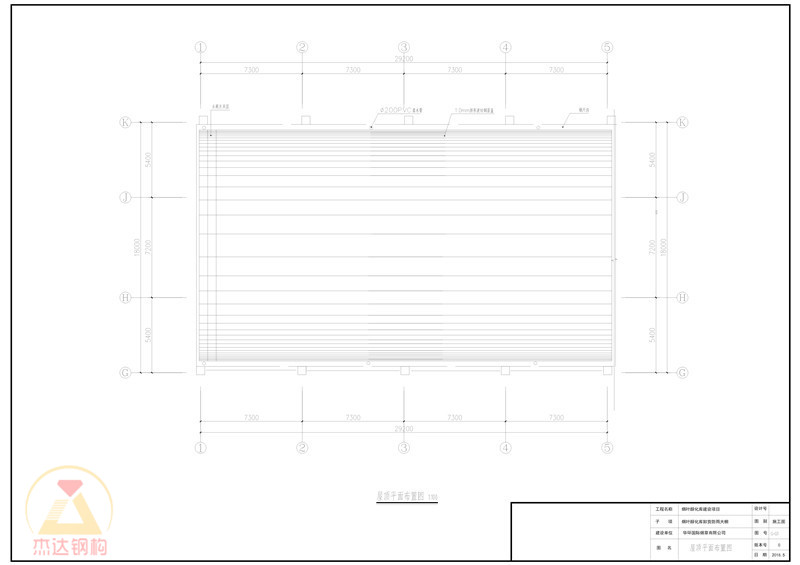

屋面压型板

屋面板采用上海宝钢生产的单层TS280GD钢板。18米跨彩板厚度1.0mm，屈服强度不小于280MPa，抗拉强度不小于360MPa。该板材具有良好的耐候性与防腐性能，常规使用年限可达25年以上。

下部钢结构材料

钢天沟采用5mm钢板折弯成型，沿钢梁顶通常设置。钢柱和钢梁均采用Q235B级钢材，应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格证。对焊接结构尚应具有碳含量的合格保证。

拱形波纹钢屋盖的制作与安装

屋面板制作工艺

屋面板制作分为两个阶段：首先将成型设备安装就位，将金属平板压成直梯槽板；然后将直梯槽板再次通过成型机压制成拱型屋盖板。该工艺能够确保板材成型精度，保证后续安装质量。

构件的运输与检验

在运输和操作过程中应采取措施防止构件变形和损坏。在安装前应对构件进行全面检查，包括数量、长度、角度等重要尺寸。构件堆场应事先平整夯实，并做好四周排水，防止积水造成钢材锈蚀。

拱形屋盖的吊装与安装步骤

• 将制作成型的钢天沟通长焊接于柱顶（保持同一水平线）
• 在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 使用吊车将屋顶起吊至设计位置
• 屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 将吊顶预埋件置于单元板缝中，每两块单元板用封边机咬合

常见问题

拱形屋盖在烟草仓储中有什么优势？

烟草存储对温湿度控制要求较高，拱形屋盖具有以下优点：一是自重轻，不易产生额外下沉变形，确保仓储环境稳定；二是防水性能好，通过合理的坡度设计与咬合工艺，能有效排水；三是跨度大，内部空间利用率高，便于存储与管理；四是维护成本低，彩涂钢板表面防护性好。

18米跨的屋盖板厚为什么选择1.0mm？

1.0mm厚度的TS280GD钢板在18米跨度下，能够满足烟草仓库的正常使用荷载（包括屋面恒荷载、雪荷载、风荷载等）。通过结构计算软件验证，该厚度既能保证安全性，又能控制材料成本，是经济性与安全性的理想结合。

屋盖与支撑结构的连接如何保证可靠性？

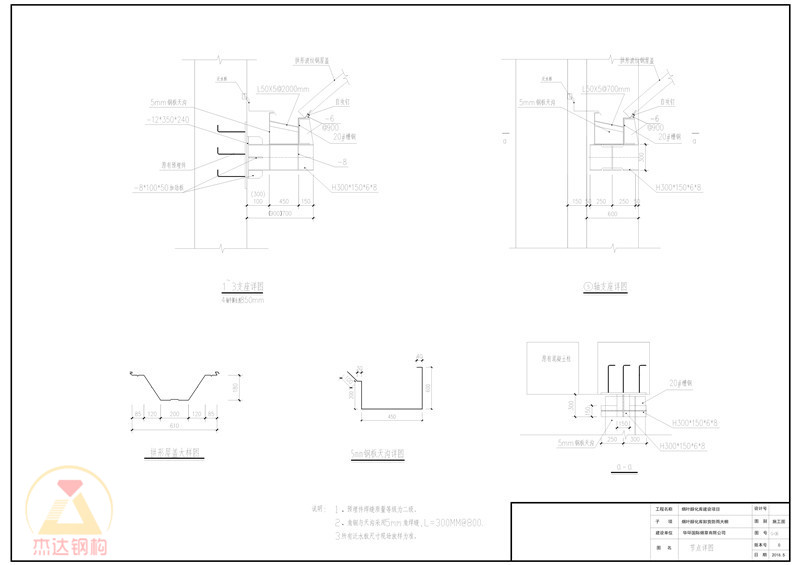

屋盖与柱顶的连接通过钢天沟焊接、自攻螺钉栓接等多重方式实现。钢天沟通长焊接于柱顶，提供整体承载平台；拱脚通过自攻螺钉与连接角钢栓接，形成多点支撑。焊接和螺栓连接均按规范施工与检验，确保连接的可靠性与耐久性。

小结

安徽蚌埠烟草公司仓间罩棚项目充分展示了拱形波纹钢屋盖在专业仓储建筑中的应用价值。江苏杰达钢结构工程有限公司依据国家规范要求，采用优质材料、科学的设计方案与规范的施工工艺，为该项目提供了安全可靠的屋盖结构。若您需要为烟草仓库、粮食仓储或其他工业建筑设计与安装拱形屋顶，欢迎咨询江苏杰达钢结构工程有限公司。
