宿迁泗洪粮食储备库仓间罩棚结构设计方案

拱形波纹钢屋盖结构在粮食储备库中应用广泛，具有防水、耐久、空间高效利用等优点。本文详细阐述宿迁泗洪粮食储备库仓间罩棚的结构形式、设计规范、基础方案及其他关键技术指标。

工程结构概况

基本参数

该工程位于江苏省泗洪县，采用排架结构体系。工程地点标高士0.000相当于粮仓室内地面标高，其他尺寸均以毫米为单位。主要结构参数如下：

• 结构形式：排架结构
• 工程地点：泗洪县
• 檐口高度：9.100米
• 跨度：20.000米
• 结构安全等级：二级
• 耐火等级：二级
• 基础持力层：第3-1层粘土层
• 地基承载力特征值：160KPa
• 基础底标高：-1.500米

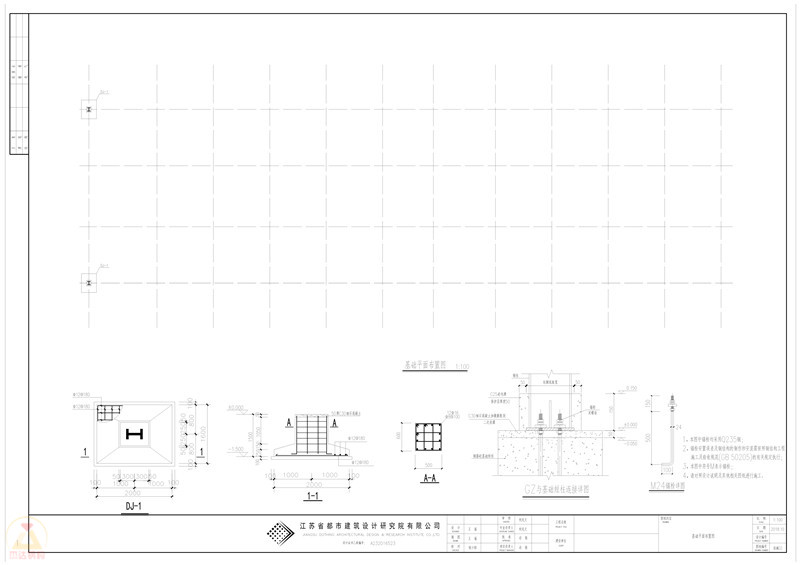

地基与基础

本工程采用独立基础形式，基础持力层位于第3-1层粘土层，地基承载力特征值为160KPa，基础底标高为-1.500。地基基础设计等级为丙级，场地土类别为Ⅰ类，地基承载力满足设计要求。

抗震与安全设防

抗震设防标准

抗震设防类别为丙类，抗震设防烈度为8度，设计基本地震加速度为0.20g，设计地震分组为第二组。建筑结构设计应满足8度地震作用下的抗震要求，采取相应的抗震构造措施。

使用年限与环境

钢筋混凝土结构设计使用年限为50年，钢结构使用年限为25年，满足粮食储备库长期使用要求。工程安全等级为二级，环境类别为通常环境。

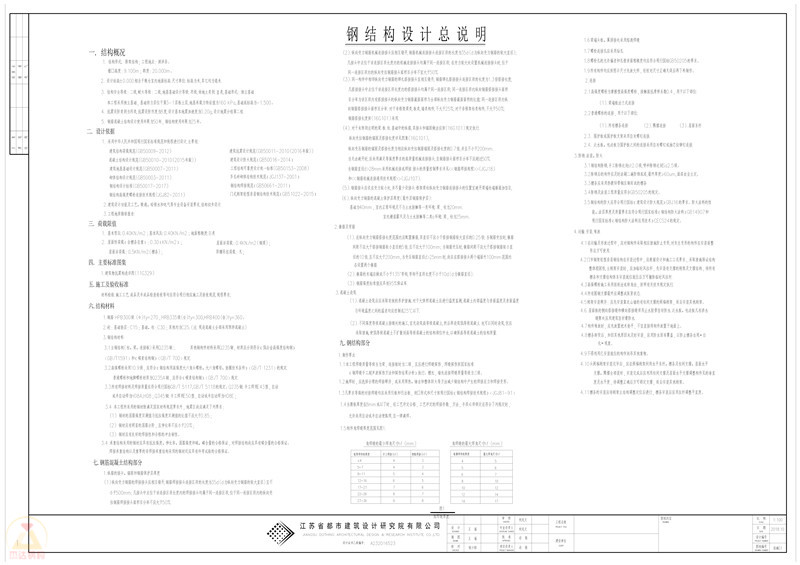

设计依据与规范体系

设计采用中华人民共和国现行国家标准规范进行，主要规范包括：

• 建筑结构荷载规范(GB50009-2012)
• 混凝土结构设计规范(GB50010-2010(2015年版))
• 建筑地基基础设计规范(GB50007-2011)
• 砌体结构设计规范(GB50003-2011)
• 钢结构设计标准(GB50017-2017)
• 钢结构高强度螺栓连接技术规程(JGJ82-2011)
• 建筑抗震设计规范(GB50011-2010(2016年版))
• 建筑设计防火规范(GB50016-2014)
• 工程结构可靠度设计统一标准(GB50153-2008)
• 多孔砖砌体结构技术规范(JGJ137-2001)
• 钢结构焊接规范(GB50661-2011)
• 门式刚架轻型房屋钢结构技术规范(GB51022-2015)

荷载与材料设计

设计荷载

屋面恒荷载、活荷载、风荷载、雪荷载等均按《建筑结构荷载规范》GB50009-2012规定取值。基本风压、基本雪压等环境荷载参数根据工程所在地的气象资料确定，确保结构在各种工况下的安全性。

主要结构材料

钢结构采用符合规范要求的钢材，混凝土采用不低于设计强度等级的商品混凝土。所有材料均应具有质量证明文件，出厂前应进行相应的材料检测与验收。

施工工艺要求

基础施工

独立基础的施工应严格按照设计图纸进行，基坑开挖、基础垫层、钢筋配置、混凝土浇筑等环节均需按规范施工。基础混凝土达到设计强度后，方可进行上部结构施工。

钢结构安装

钢结构的制作与安装应符合《钢结构工程施工质量验收规范》规定。所有构件在安装前应进行全面检查，确保尺寸、形状、质量等符合设计要求。高强螺栓连接应按规范进行扭矩控制与检验。

常见问题

为什么粮食储备库选择排架结构体系？

排架结构体系简单、经济、可靠性好，特别适合粮食储备库等宽敞厂房建筑。该体系无需中间支柱，内部空间开敞，便于粮食存储与管理，同时施工工期相对较短，造价经济。

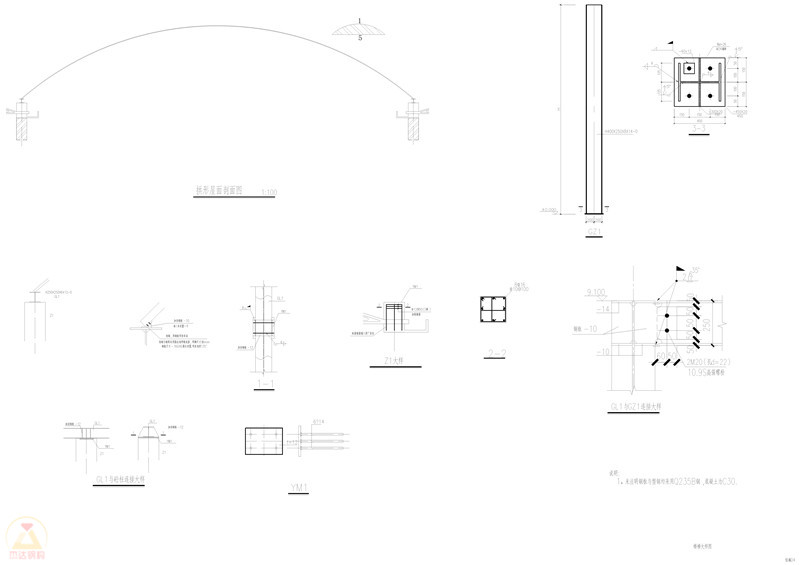

20米跨的屋盖采用什么结构形式？

宿迁泗洪粮库采用拱形波纹钢屋盖与钢结构梁柱的组合形式。拱形屋盖具有自承重能力，能有效分散屋顶荷载，20米跨度下采用合理的板厚与支撑间距，满足防水和承载要求。

基础设计如何考虑地质条件？

基础设计依据岩土工程勘察报告，根据地基承载力、地层构成等地质条件确定。持力层选择为第3-1层粘土层，地基承载力特征值为160KPa，基础深度设定在-1.500标高，确保基础稳定与安全。

小结

宿迁泗洪粮食储备库仓间罩棚工程的设计充分遵循国家现行规范要求，采用成熟的排架结构体系与拱形屋盖结构，结合当地地质条件与气象环境，为粮食储备库提供了安全、耐久的建筑结构。江苏杰达钢结构工程有限公司以专业的设计能力与施工经验，为该项目的顺利实施提供了全面支持。如需了解更多粮库建筑的设计与施工方案，欢迎与江苏杰达钢结构工程有限公司联系。
