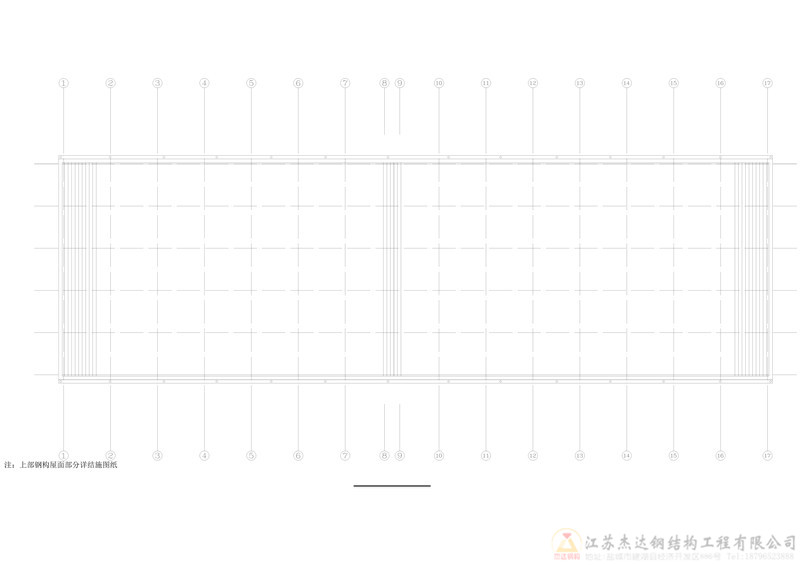

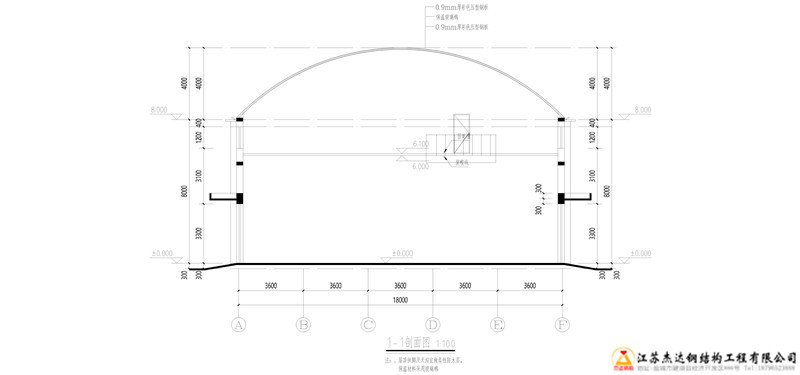

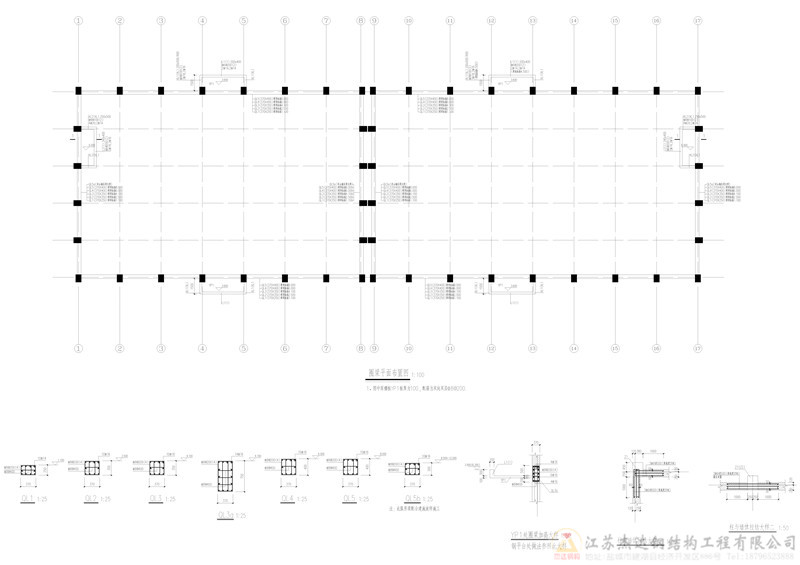

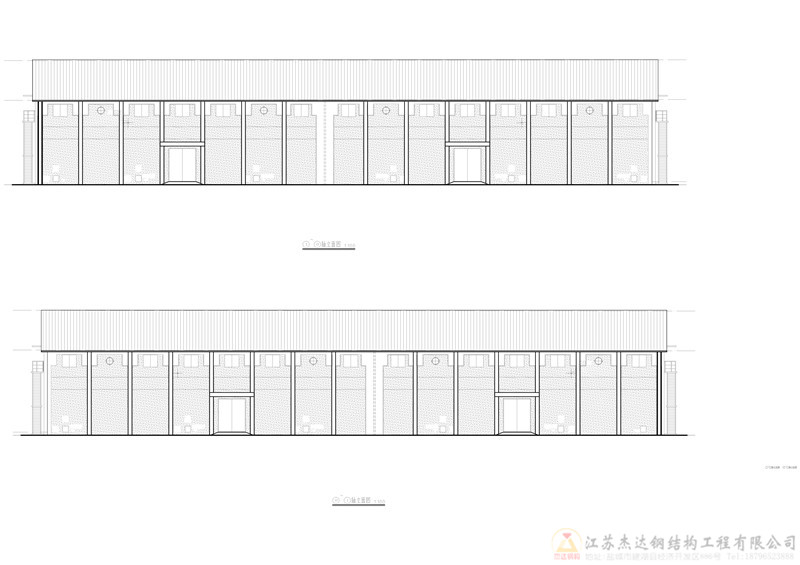

从图纸中可见两栋拱形屋面的跨度为18米,拱高为4米,长度60米。

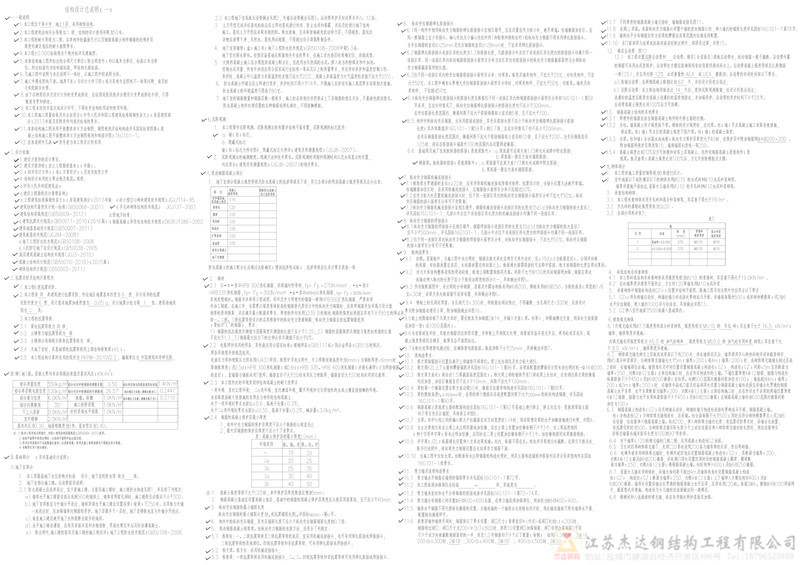

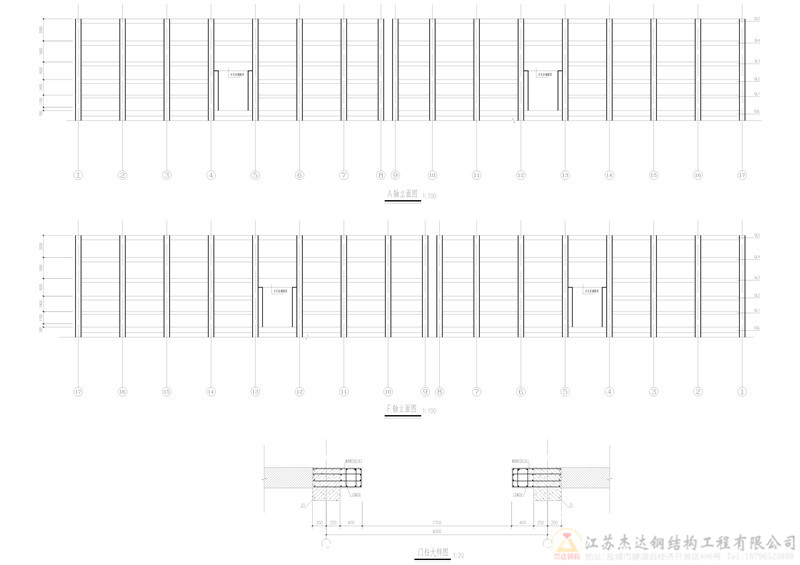

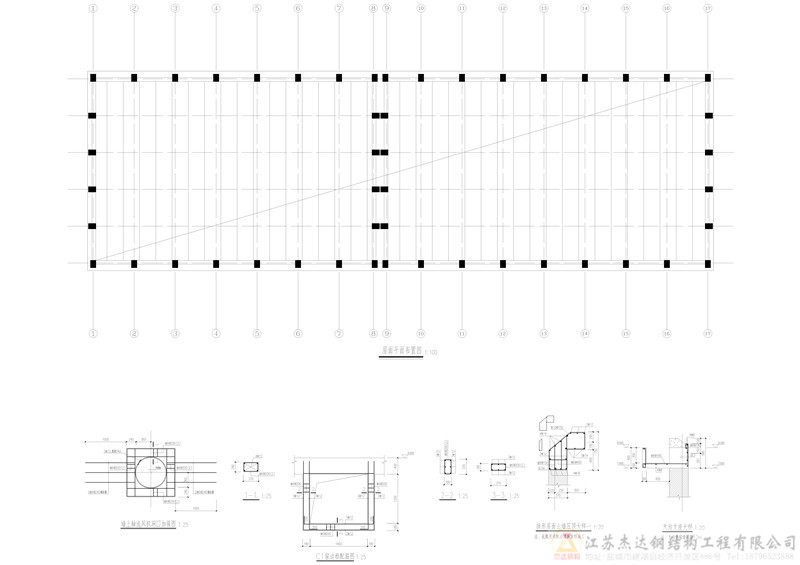

一.一般说明:
1.本工程位于萍乡市,地上1层,采用砌体结构。
2.本工程建筑结构安全等级为二 级,结构的设计使用年限为50年。
3.本工程的耐火等级为二级。各类构件的截面尺寸以及钢筋混凝土构件钢筋的砼保护层厚度均满足相应的耐火极限要求。
4.本工程±0.000标高相当于绝对标详见建施图。
5.本套结构施工图所标注的全部尺寸单位(除注明者外)均以毫米为单位,标高以米为单位。所注标高均为结构面标高,即结构毛面标高。
6.凡施工图中说明与本总说明不一致时,以施工图中的说明为准。
7.施工中遇有图纸不清、地质不良(与设计文件不符)或与其他专业图纸不一致等问题,请及时
与我院联系处理。
8.由于各种原因涉及设计文件的变更或修改,应征得我院同意并办理设计变更或修改手续,不得
随意变更和修改。
9.本工程未经技术鉴定或设计许可,不得改变结构的用途和使用环境。
10.本工程施工质量验收及安全应符合《中华人民共和国工程建筑标准强制性条文》(房屋建筑部
分)2013年版及其附录所列相关标准的要求。

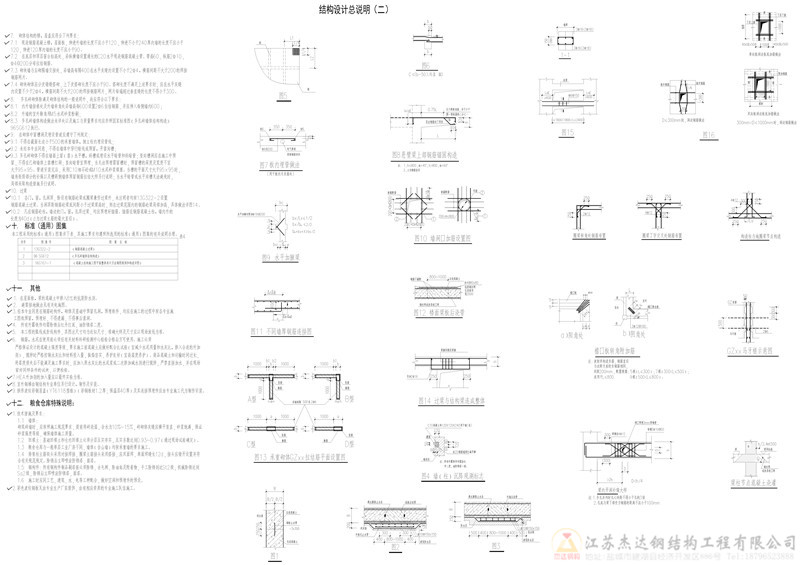

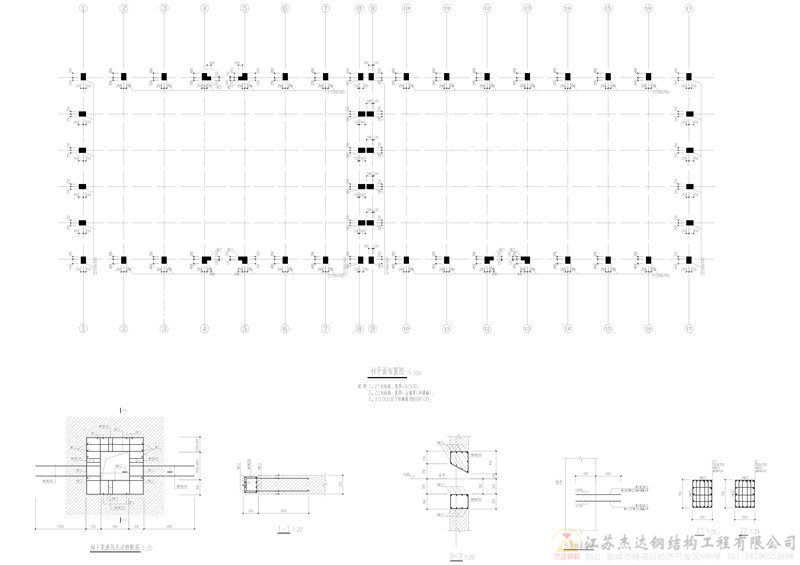

11.本套结构施工图采用平面整体表示方法制图,制图规则及结构构造详见国家标准图集《混
凝土结构施工图平面整体表示方法制图规则和构造详图》16G101-1。
12.在本说明中凡画 符号者为本工程设计所采用
二.设计依据:
1.建设方提供的设计要求。
2.建设方提供的《岩土工程勘察报告》(详勘)。
3.《初步设计文件》(或《方案设计》)及有关批复文件
4.结构设计采用的主要法规及规范、规程:
《中华人民共和国建筑法》
《建设工程勘察设计管理条例》
《砼小型空心砌块建筑技术规程》JGJ/T14-95
《工程建筑标准强制性条文》(房屋建筑部分)2013年版
《多孔砖砌体结构技术规范》 JGJ137-2001
建筑结构可靠度设计统一标准(GB50068-2001)
建筑结构荷载规范(GB50009-2012)
江西地方标准:
《建筑抗震设计规范》GB50011-2010(2016版)
《钢筋混凝土异形柱结构技术规程》DB36/T386-2002
建筑地基基础设计规范(GB50007-2011)
建筑桩基技术规范(JGJ94-2008)
《地下工程防水技术规范》GB50108-2008
《人民防空地下室设计规范》GB50038-2005
高层建筑混凝土结构技术规程(JGJ3-2010)
混凝土结构设计规范(GB50010-2010)(2015版)
砌体结构设计规范(GB50003-2011)
三.抗震设防及结构计算程序:
1.本工程6度抗震设防。
2.本工程按 丙 类建筑进行抗震设防,所在地区地震基本烈度为 6 度,设计采用的抗震防烈度为 6 度,设计基本地震加速度值为 0.05 g,设计地震分组为第 1 组。建筑场地类别为 二 类。
3.本工程的抗震等级:
3.1 梁柱抗震等级为 四 级;
3.2 主楼剪力墙抗震等级为 级
3.3 主楼部分局部框支框架抗震等级为 级;
3.4 无地下室时,其基础梁的抗震等级同上部结构框架梁(KL)。
3.5 本工程结构计算所采用的程序为 PKPM-2010V2.2 , 编制单位为 中国建筑科学研究院,

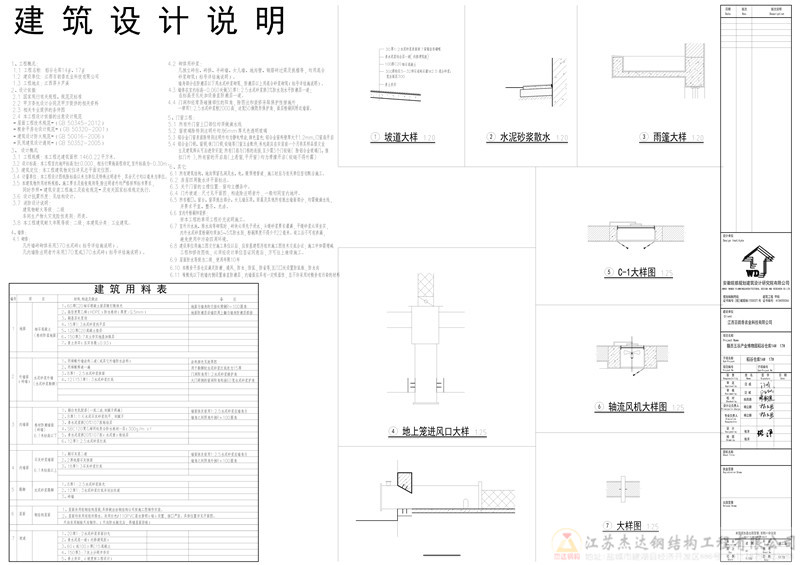

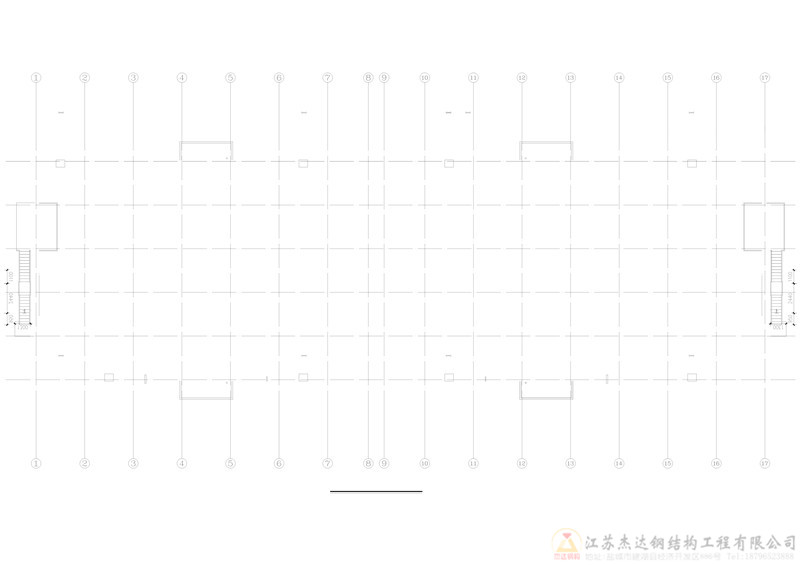

1、工程概况:
1.1 工程名称: 稻谷仓库14#、17#
1.2 建设单位: 江西百韵香农业科技有限公司
1.3 工程地点:江西萍乡芦溪
2.1 国家现行有关规程、规范及标准
2.2 甲方委托设计合同及甲方提供的相关资料
2.3 相关专业提供的条件图
2.4 本工程设计依据的注意设计规范
“屋面工程技术规范”(GB 50345-2012)
“粮食平房仓设计规范”(GB 50320-2001)
“建筑设计防火规范”(GB 50016-2006)
“民用建筑设计通则”(GB 50352-2005)
3.1 工程规模:本工程总建筑面积 1460.22平方米。
3.4 计量单位:本工程设计图纸除标高以米为单位及特殊注明者外,其余尺寸均以毫米为单位。
3.5 本建筑物所用材料规格、施工要求及验收规则等,除注明者外均严格按照标书要求,同时参照“建筑安装工程施工及验收规范”及有关国家标准规定执行。
3.6 设计抗震烈度:见结构设计。
3.7 消防设计说明:
建筑物耐火等级:二级
车间生产物火灾危险性类别:丙类。
3.8 本工程建筑耐久年限等级:二级;本建筑分类:工业建筑。
4.1 砌体:
凡外墙砖砌体采用370水泥砖(标号详结施说明)。
凡内墙除注明者外采用370宽或370水泥砖(标号详结施说明)。
友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
![]() |
![]() |
