安徽滁州15米跨拱形屋顶图纸

拱形屋顶厂家 2018-11-10 16:46:48 图纸图集 5993 ℃ 0 评论

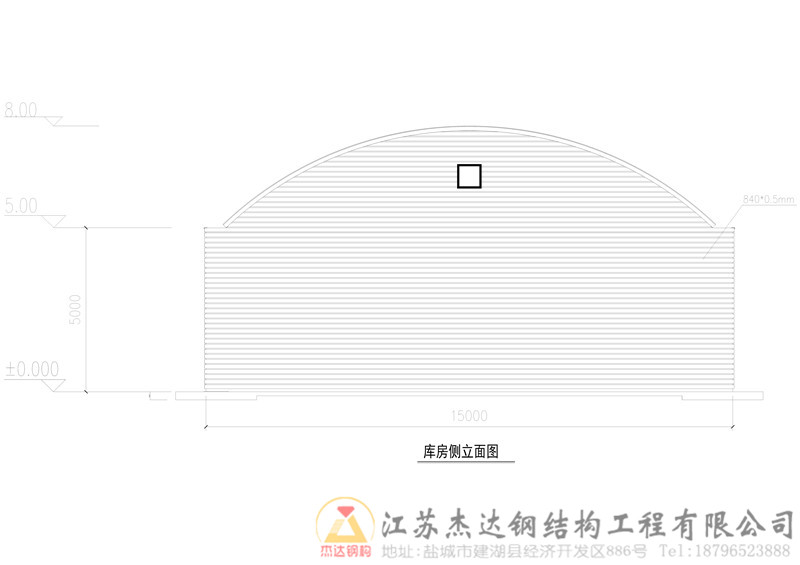

该工地位于安徽省滁州市，拱形屋顶跨度15米，作为仓库用途，板厚为1.0mm，上部顶棚为拱形波纹钢屋盖结构。

1、室内地面为15cm厚素混凝土地面，室内地面和立柱基础均使用C30商品混凝士。

2、立柱使用直径24*300化学螺栓与基础进行国定。

3、立柱基础混凝士浇筑完成之后15天再进行立柱安装施工。

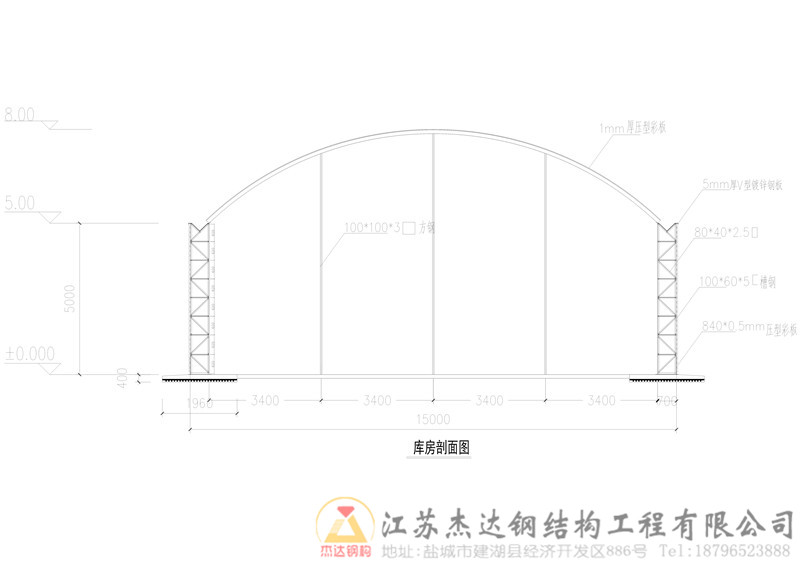

4、墙体钢架材料为Q345轧型槽钢，连接材料为10.9级高强螺栓。5.屋面V型镀锌钢板为承载屋面的钢梁，材料厚度为5mm。

6、库房屋面板为1mm厚压型单层彩板，墙面板为0.5mm厚压型单层彩板。

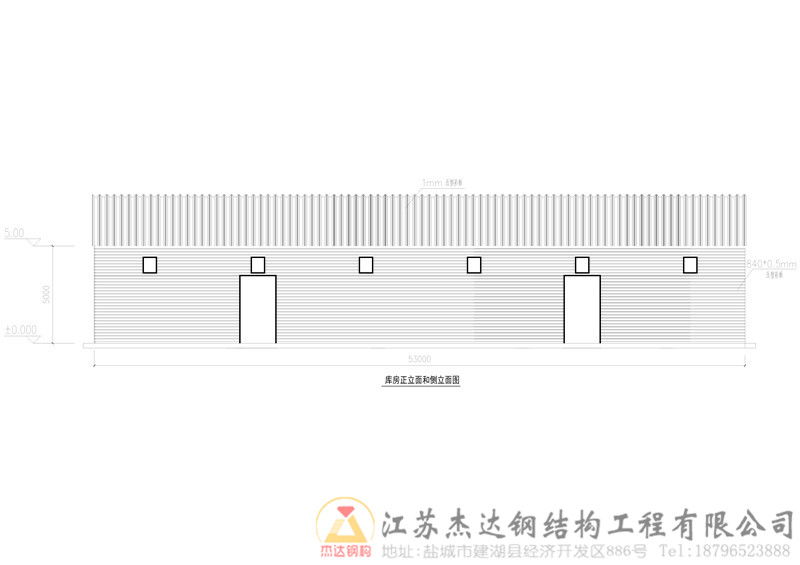

7、库房共有窗16个，1000*2000单玻塑钢窗。共有4个卷帘门，尺寸为2400*3000。

8、库房墙面板与屋面板交界处、墙面板与地面交界处和外墙面四个转角处均使用05mm厚150*150L型材料进行包边处理。9、施工完成后要保持墙面平整，阴阳角乎直、屋面圆弧顺滑。
