广东肇庆原有厂房拱形屋顶改造方案
2018年11月17日
一、现场情况概述
该拱形屋顶工地位于广东省肇庆市江宁县,现已制作好圆弧梁,上有檩条,安装了90型彩钢瓦。
现根据甲方要求,可采用拆除原有屋顶的方式或拆除部分原有屋顶的方式,将屋顶改造成为拱形波纹钢屋盖结构。
需要施工的车间长度约为33米,跨度约为14米,面积约为462平方米。
据甲方要求,制作拱形波纹钢屋盖需使用的板材厚度为1.2mm。

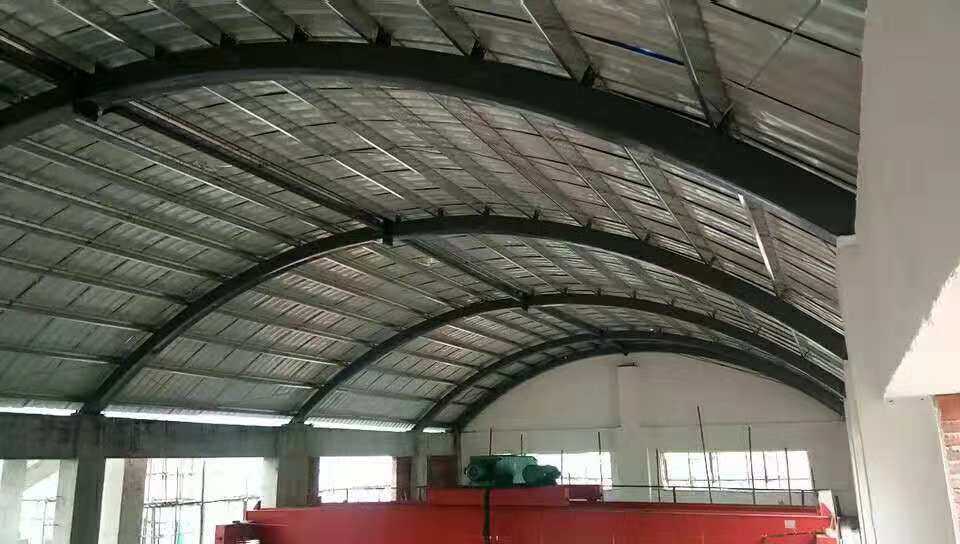

二、现场图片
三、施工方案简述
跨度14米的拱形屋顶,常规使用的板材板厚为0.8mm~1.0mm,建议使用的板材厚度为1.0mm。
现据甲方要求使用1.2mm的彩涂卷制作拱形屋顶,则下部焊接的连接板厚度为5mm。
使用的板材型号为914mm宽TS280GD-Z型,压制成610型的拱形屋顶,压制成型的单张宽度为610mm
四、施工步骤简述
1.割除两侧墙体上部,即现有屋盖两端约30公分长的90型瓦;
2.在原有墙体顶部圈梁上,中心轴线位置,每50公分一布,打眼安装M24的化学螺栓;
3.将5mm厚的托板焊接在托板上,并在原有预埋件部分焊接加强筋;
4.进行914-610型瓦的压制、组装、安装;
注:在原有屋顶已经焊接上方管的部分,需要割除部分拱形瓦,最后以细沙混凝土覆盖填实;
甲方可根据使用要求,做混凝土压脚并浇注沥青,已达到车间密闭效果,由土建施工单位施工。
五、报价
由于该项目实际施工面积过小,且施工地较为偏远,故不做详细报价清单,仅作列项:
1.预埋件制作安装:50元/平方
含原有屋顶90瓦边缘割除30cm;化学螺栓预埋件的材料及安装;5mm厚托板的制作及安装。
2.拱形屋顶制作安装:230元/平方
含尚兴品牌TS280GF-Z型914mm宽1.2mm厚的拱形屋顶制作、安装,含材料费及人工费。
3.运费、吊车费:50元/平方
江苏-肇庆设备运费约20000元,装卸设备、吊装屋顶的吊车费约为5000元。
合计约:330元/平方(不含税)
施工面积约为33米*14米=462平方米,即152460元;
如需开票另加13%
