江西吉安米业24米跨拱形屋顶设计方案

拱形波纹钢屋盖在粮食加工与仓储领域应用广泛，其大跨度、自重轻、防水可靠等特点特别适合米业等粮食企业。本文以江西吉安米业有限公司24米跨拱形屋顶粮库项目为例，详细介绍其工程设计、结构规格、技术说明与荷载计算。

工程概况与设计参数

项目基本信息

该图纸为粮库的拱型波纹钢屋盖结构屋顶，工地位于江西省吉安市。项目规模为两栋连体粮库建筑，具体参数如下：

• 屋顶跨度：24米
• 屋顶总长度：108米（两栋各54米）
• 板材厚度：1.2毫米
• 拱高：4.8米
• 矢跨比（高度与跨度之比）：0.2
• 屋面板型号：MIC-240型
• 屋面板颜色：海蓝色

拱形设计特点

24米的大跨度要求采用相对较厚的1.2毫米板材。拱高4.8米对应的矢跨比0.2是经过结构优化计算的合理设计，既能有效承载屋顶荷载与风雪荷载，又能保证拱线顺美，为室内空间提供充分的高度与亮度。

屋面构造与保温设计

屋面板选择

屋面采用MIC-240型板，该型号板材具有良好的波形稳定性与强度性能。240毫米的波距设计能有效提高整体刚度，24米跨度下表现出色。海蓝色涂层既具有美观效果，又提供了优异的耐候性与防腐性能。

保温层配置

屋面板下部配置40毫米厚的聚氨酯保温层，能有效隔热与防结露。对于粮食储存，维持稳定的温度环境至关重要，保温层的设置有利于减少粮食的水分散失与霉变风险。40毫米的厚度经过热工计算，在江西气候条件下达到了合理的保温效能。

屋顶板安装规范

自攻螺钉要求

屋面安装用自攻螺钉的数量每条板每端不能少于5个。这样的配置保证了整个屋面与支撑结构的紧密连接，防止在风力与地震作用下屋面滑动或抬起。

板材衔接

相邻屋面板之间采用专用的衔接机进行咬合，形成一体化的屋面系统。咬合处理确保了水的排出方向，提高了整体防水可靠性。

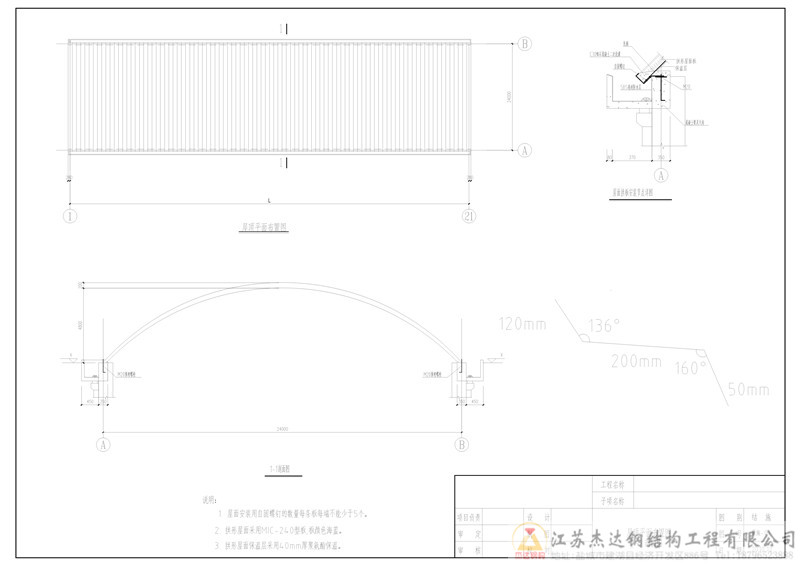

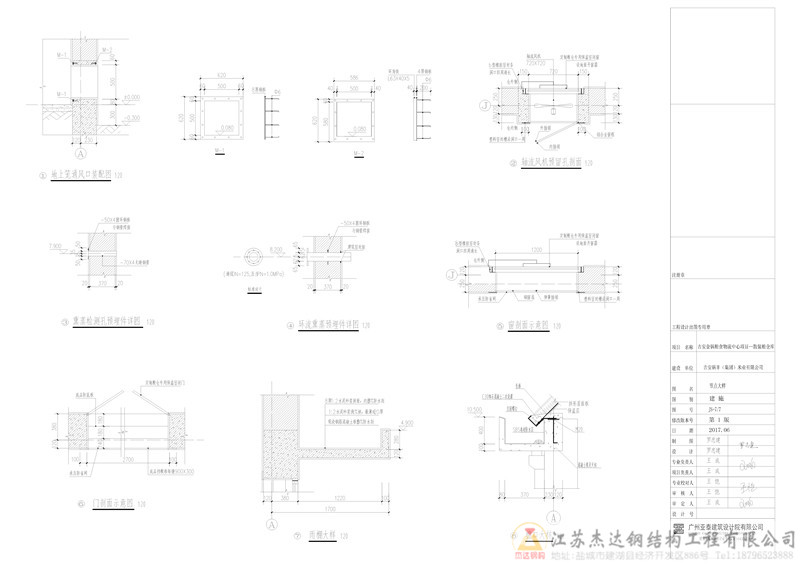

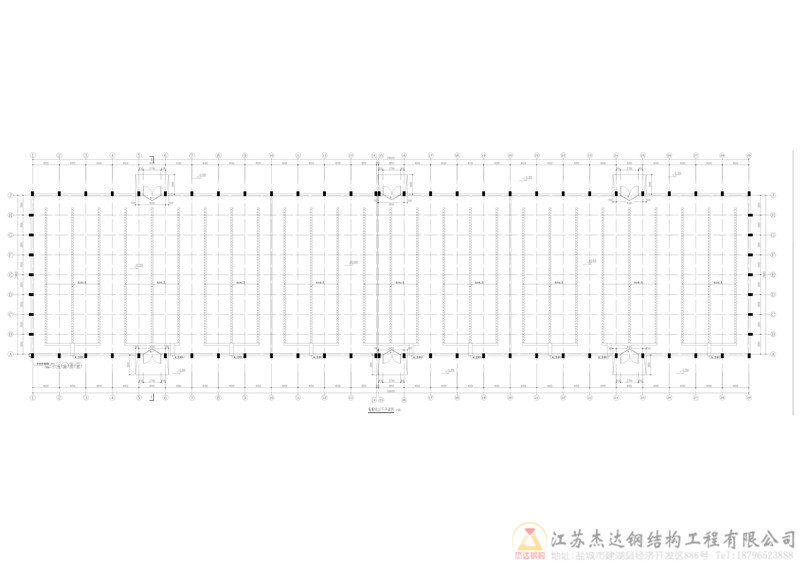

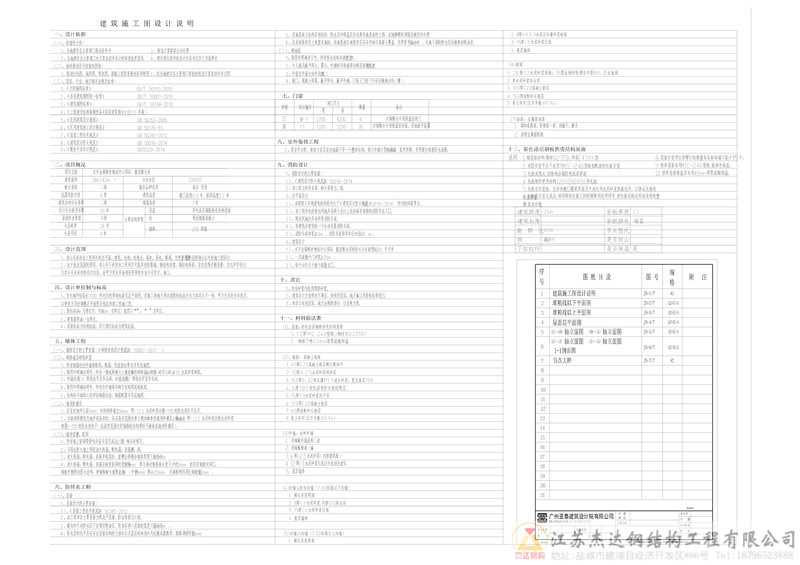

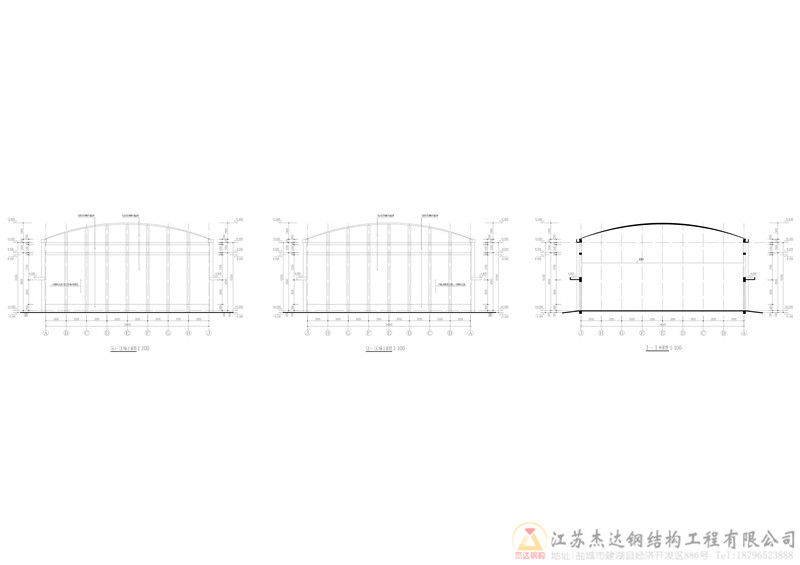

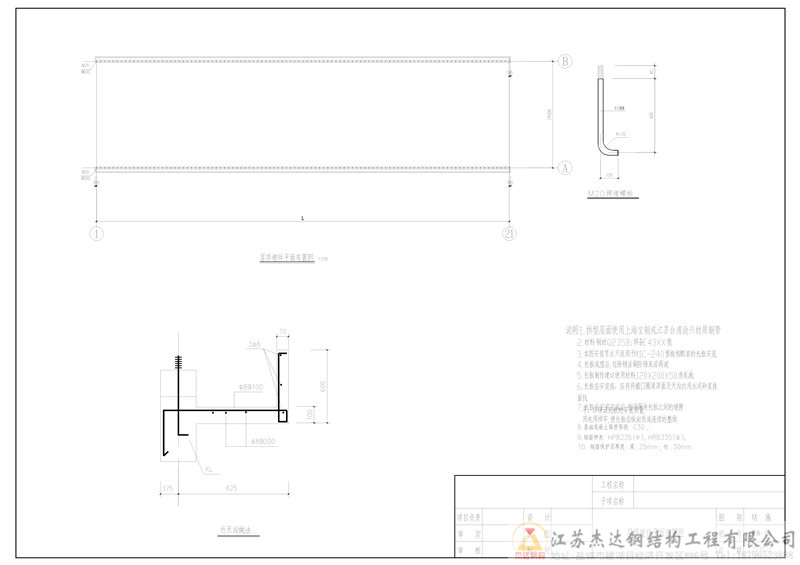

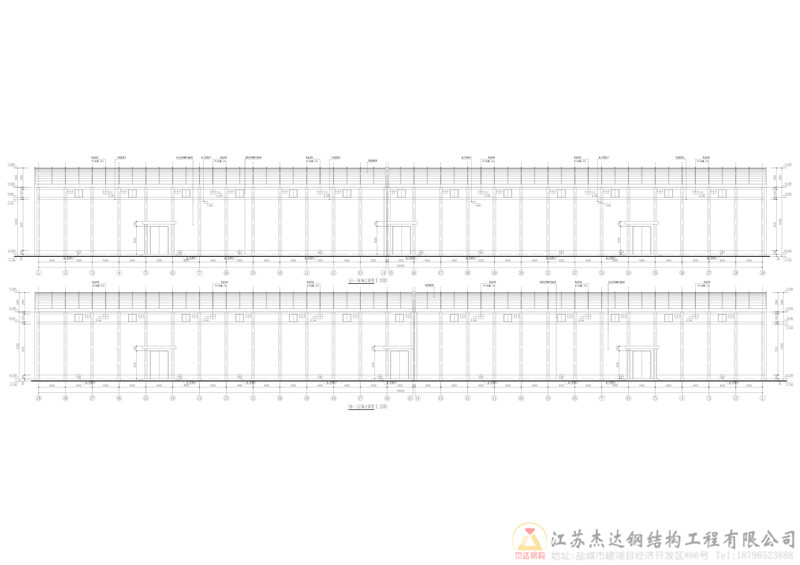

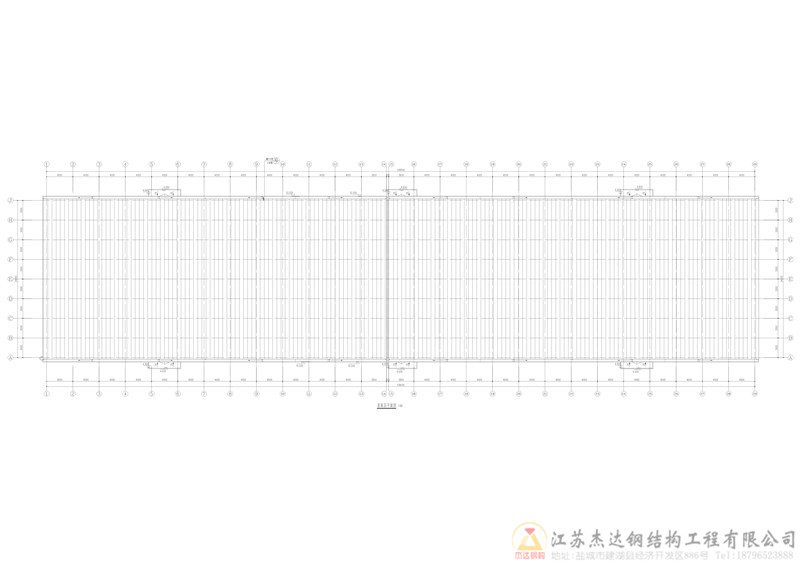

设计图纸与技术资料

荷载与结构计算

荷载说明

拱形屋顶荷载计算编号为JX1101，由专业设计机构按照国家规范进行计算。本工程制作安装的彩色涂层钢板拱壳结构屋面对下部支撑结构的作用力，已提供给建筑设计机构，便于协调配合。

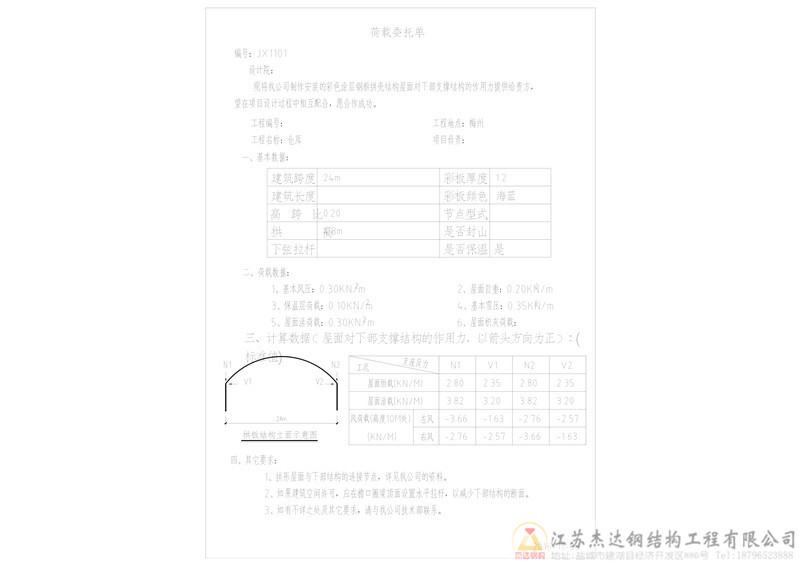

荷载委托单

设计方与施工方制定了详细的荷载委托单，明确了屋顶对梁、柱等支撑结构的垂直荷载、水平荷载与地震荷载，为下部结构的设计与施工提供了依据。

常见问题

24米跨度为什么需要1.2毫米厚度？

跨度越大，挠度问题越突出。24米是拱形屋顶的中等大跨度，采用1.0毫米厚度会导致挠度过大，不仅影响屋面防水坡度，还可能产生噪音与振动。1.2毫米的设计通过了详细的结构计算，在风荷载、雪荷载等各种工况下都能保持合理的挠度与刚度。

MIC-240型板与其他常见型号相比有什么特点？

MIC-240型采用240毫米的波距，相比常见的914毫米宽板，MIC系列在同样的厚度下提供更高的强度。这种设计特别适合大跨度应用。240毫米的波距也便于支撑结构的布置与预埋件的定位。

40毫米的保温层对粮食储存有什么帮助？

粮食对温度变化很敏感。40毫米的聚氨酯保温层能减少室外温度对室内粮食的直接影响，特别是减少了日间温度波动对粮食水分的影响。同时，保温层还能防止屋面冷凝水滴到粮食上，大大降低了霉变风险。

小结

江西吉安米业公司24米跨拱形屋顶项目是一项大型粮食仓储设施，采用了目前行业内成熟的设计与施工方案。江苏杰达钢结构工程有限公司凭借多年的粮库建筑经验，为该项目提供了包括设计优化、图纸深化、材料选购、专业施工等全套服务。从初期的荷载计算到施工完成，每一步都严格按照国家规范与业主要求精心执行。该项目的成功完成，为江西地区的粮食安全储备做出了贡献。如果您有类似的粮库、仓储建筑需求，欢迎与江苏杰达钢结构工程有限公司联系，获得专业的技术支持与优质的施工服务。
