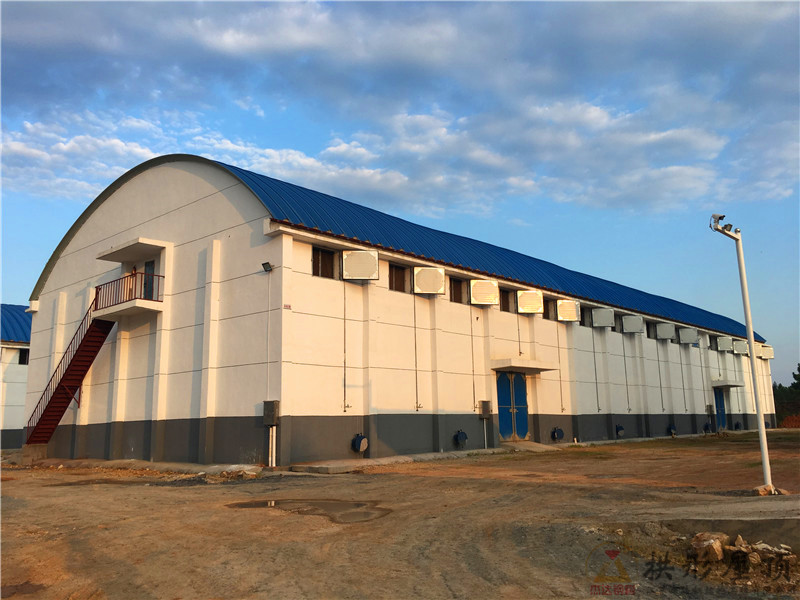

大跨度金属拱形波纹屋顶结构在铁道仓库、站台等工业建筑中具有广泛应用前景。通过对金属圆弧拱形波纹屋顶在不同荷载与约束条件下的极限承载力进行试验与非线性有限元分析，研究了屋顶高跨比与承载能力的关系，为工程设计提供了科学参考。研究表明，合理的高跨比范围应在0.2~0.3之间，不同高跨比的极限承载力最大相差约20%。

研究背景与意义

虽然金属拱形波纹屋顶成型技术与工程应用已发展数年，但国内外对其承载性能的系统研究尚不成熟，缺乏专业的设计规范与指导。本研究采用试验与数值模型相结合的方法，通过W666型波纹拱屋盖的足尺试验，建立准确的有限元模型，进而研究不同工况下的承载力表现。

研究核心问题

• 金属拱形波纹屋顶在常见荷载下的极限承载力
• 高跨比对承载能力的定量影响规律
• 全跨与半跨荷载分布下的强度差异
• 不同支座约束条件的影响机制

试验设计与计算模型

试验采用W666型波纹拱屋盖，高跨比为0.25。材料为Q235钢，板厚1.2mm，单片拱横截面折线长度1000mm。弹性模量E=2.06×10⁵MPa，泊松比0.3。试验中对不同单元模型进行对比分析，选取了较为合理的有限元简化模型。试验与计算结果对比显示误差不大，验证了模型的有效性。

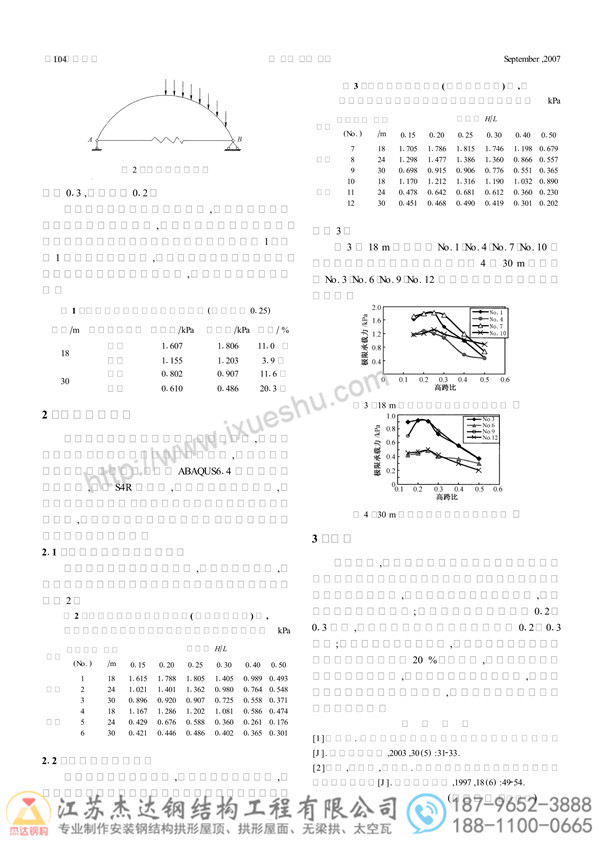

试验承载力结果统计

在高跨比为0.25的条件下，对两种不同跨度进行了全跨与半跨荷载试验：

• 跨度1.6m全跨：试验值1.607kPa，计算值1.806kPa，误差1.018%
• 跨度1.6m半跨：试验值1.155kPa，计算值1.203kPa，误差3.9%
• 跨度0.8m全跨：试验值0.802kPa，计算值0.907kPa，误差11.63%
• 跨度0.8m半跨：试验值0.610kPa，计算值0.486kPa，误差20.3%

高跨比对承载力的影响分析

通过ABAQUS有限元软件进行非线性计算，采用S4R壳单元，考虑初始几何缺陷、材料非线性与几何非线性。对支座为完全铰接与固结两种情况、全跨与半跨荷载两种工况进行了详细分析。结果表明，大跨度结构由于刚度较小变形较大，端部约束对其影响相对较小。

关键研究结论

• 在不同荷载情况下，金属拱形波纹屋顶的高跨比对承载力有较大影响
• 大跨度结构合理的高跨比应在0.2~0.3之间
• 较大的承载力集中分布于高跨比0.2~0.3范围内
• 不同高跨比下的极限承载力最大相差约20%
• 这一高跨比范围在兼顾建筑造型与使用要求的前提下为合理选择

工程应用指导

对于大跨度金属拱形波纹屋顶结构的设计，应根据建筑功能与结构跨度要求，在0.2~0.3范围内选择高跨比。过小的高跨比（小于0.2）会导致结构刚度不足，过大的高跨比（大于0.3）在经济性与安全性间出现不平衡。设计时需进行极限承载力验算，确保在实际荷载（包括雪载、风载、自重等组合）下的安全余度。

常见问题解答

为什么高跨比0.25是最常见的设计参数？

0.25恰好处于推荐范围的中低端，既能保证足够的承载力与刚度，又兼顾建筑外观的美观性。特别是对于跨度15~25米的工业建筑，0.25的高跨比成为了行业习惯做法。

全跨与半跨荷载为什么承载力有显著差异？

全跨均布荷载使屋顶受力相对均匀，发挥结构的拱形优势。半跨荷载（如雪堆积一侧）导致受力严重不对称，在一侧支座形成大负弯矩，容易引发局部失稳，因此承载力明显下降。

初始几何缺陷如何确定？

规范做法是采用结构的基础阶振动模态作为初始缺陷形状，幅值通常为跨度的1/1000。这样既反映现实工程中制造与安装偏差的真实情况，又避免过度保守的假设。

小结

通过试验与非线性有限元分析，本研究为大跨度金属拱形波纹屋顶的设计优化提供了科学依据。江苏杰达钢结构工程有限公司在设计此类结构时，应根据项目的具体荷载条件与跨度要求，在0.2~0.3的高跨比范围内进行选择与验算，确保结构的安全可靠与经济高效。
