山西19.6米跨拱形屋顶改造方案设计详解

山西地区在建筑改造和扩建中频繁应用拱形屋顶结构，以低成本实现大跨度覆盖。本文介绍的山西19.6米跨、52.8米长拱形屋顶改造项目采用创新的钢结构设计，将屋顶搭建在原有砖混建筑之间，充分利用现有结构资源。

项目概况与位置

项目基本信息

• 项目地点：山西省
• 建筑基础：搭建在原有砖混结构建筑之间
• 拱形屋顶规格：19.6m × 52.8m
• 屋顶类型：波纹钢屋盖结构

现场条件

该工程的特殊之处在于不是新建项目，而是在现有砖混建筑之间搭建拱形屋顶，充分发挥了钢结构技术在改造工程中的应用优势，节约了大量基础和主体结构的投资。

结构设计方案

支撑体系

项目采用钢结构牛腿通过化学螺栓固定在原有建筑的两侧，这是一种既可靠又经济的改造方案：

• 牛腿是连接新屋顶与原有建筑的关键构件
• 通过化学螺栓与原建筑墙体连接，固定可靠
• 牛腿设计位置经过精心计算，确保压力分散均匀
• 避免了对原有结构的过度集中荷载

屋顶结构组成

• 主体：波纹钢屋盖，具有良好的强度和防水性能
• 跨度：19.6米，长度：52.8米
• 采光系统：含有8块采光带，提供自然光线
• 周边防护：配备山墙结构

施工工艺要点

化学螺栓固定技术

化学螺栓是一种先进的锚固技术，相比传统膨胀螺栓具有以下优势：

• 承载力大，能够承受长期动态荷载
• 固定可靠，不易松动
• 适用于不同材质的基础面
• 施工简便，工期短
• 环保可靠，无污染

天沟与排水设计

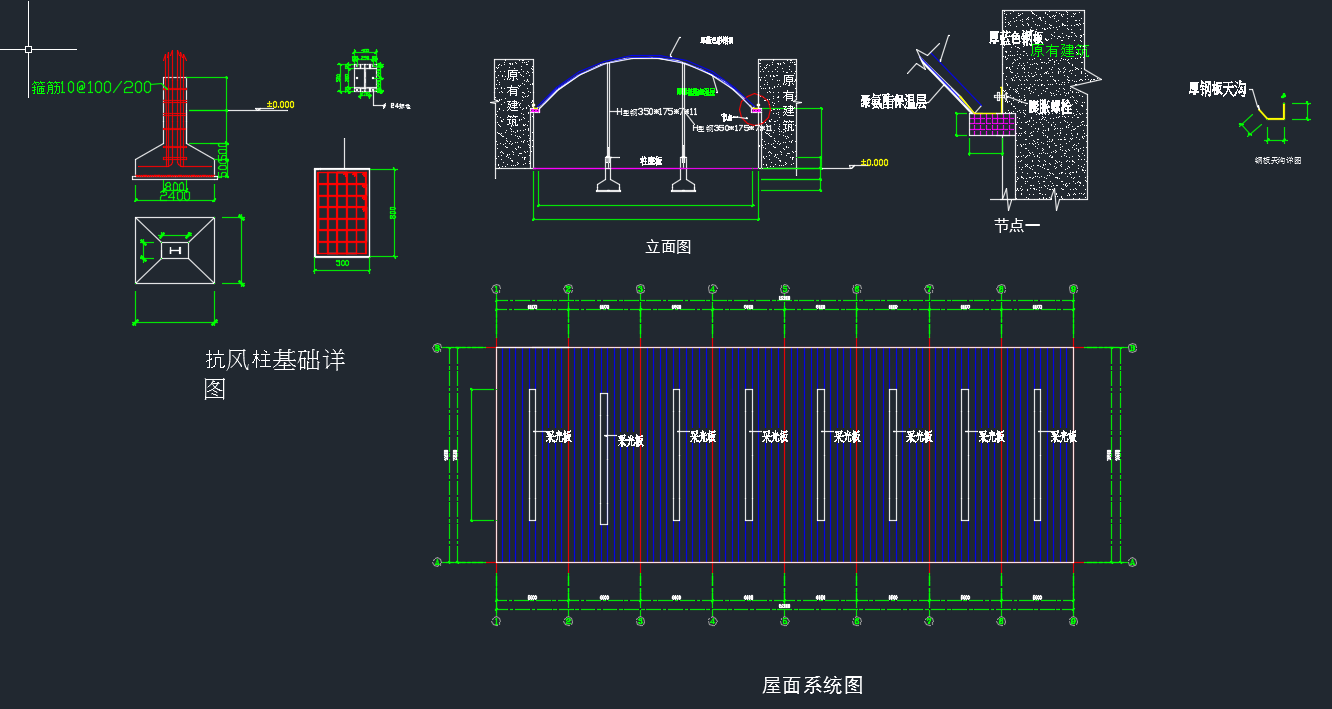

根据图纸节点示意，屋顶采用自动钻尾钉打在钢板天沟上，这样的设计具有以下特点：

• 天沟设计合理，保证水流顺畅
• 自动钻尾钉固定效率高，质量易控制
• 钉孔均匀分布，连接可靠
• 天沟能够及时排出屋面积水，防止渗漏

采光带安装

项目包含8块采光带，分布在屋顶各位置：

• 采光带间隔均匀分布
• 与波纹钢屋盖协调一致
• 提供充足自然采光，改善室内环境
• 不影响屋顶的防水性能

改造项目的优势

经济性

• 充分利用现有建筑，减少基础投资
• 钢结构自重轻，降低对原建筑荷载要求
• 施工周期短，降低施工成本

技术性

• 采用现代钢结构设计，结构合理
• 化学螺栓固定技术可靠
• 实现大跨度覆盖，空间利用率高

实用性

• 增加建筑使用面积
• 改善原有建筑环境
• 提升建筑功能性和美观度

常见问题

为什么在原有建筑之间搭建屋顶时要用化学螺栓而不是其他方式？

化学螺栓具有超高的锚固强度和可靠性，能够长期承受拱形屋顶的自重和风荷载。相比焊接等方式，化学螺栓更容易进行施工和检验，且不对原有建筑造成损伤。

8块采光带如何分布在52.8米的长度上？

8块采光带在52.8米长度上均匀分布，间隔约6-7米。这样的间距既能提供充足的自然采光，又不过度削弱屋顶结构，是经过精心计算的方案。

小结

山西19.6米跨拱形屋顶改造项目是一个成功的建筑改造范例，充分展现了钢结构技术在利用现有资源方面的优势。江苏杰达钢结构工程有限公司在类似的改造工程中具有丰富经验，可为客户提供从设计、制造到安装的全方位专业服务。
