江西九江某粮库拱形屋顶工程图纸

拱形屋顶厂家 2022-06-07 14:09:24 图纸图集 4303 ℃ 0 评论

在江西地区非常广泛的使用拱形波纹钢屋盖结构作为粮食仓储的屋顶，在地方粮食储备库以及省粮食储备库中，常常会看到使用拱形波纹钢屋盖作为屋顶，一般跨度有18米到24米不等，板材的厚度有1.0~1.2mm不等。

今天杰达钢构技术员吴仕宽就带大家学习与了解一下18米跨拱形波纹钢屋盖在粮食储备库的应用。

本份图纸的代码为：砖混\粮库\江西九江 18.24m

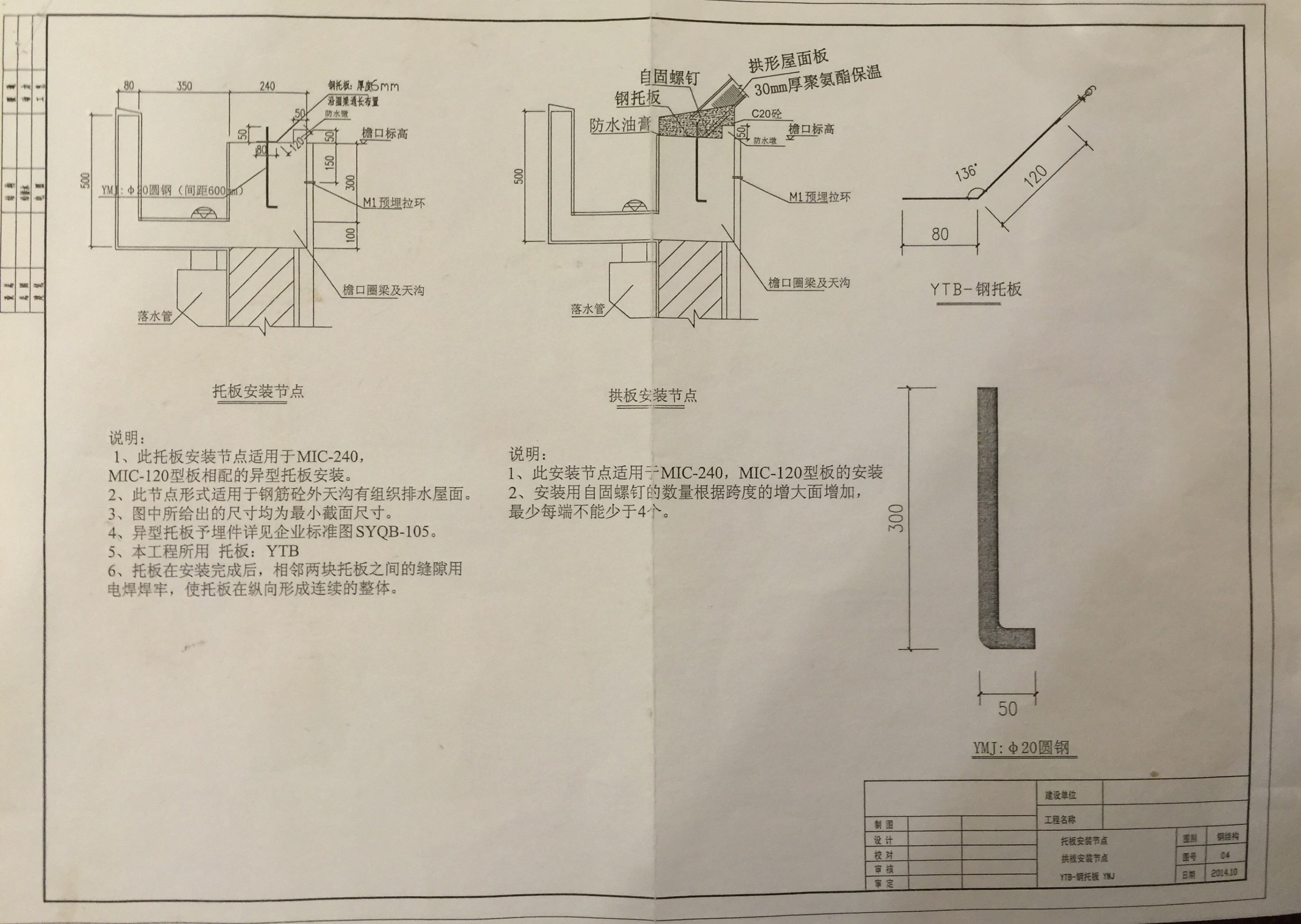

下图江西九江某粮库拱形屋顶工程的JPG格式拍照下来保存的拱形屋顶天沟尺寸以及预埋件预埋螺杆尺寸，可以看到该安装节点适用于MIC240型拱形屋顶的安装。

江西九江某粮库拱形屋顶工程JPG图纸内容简介

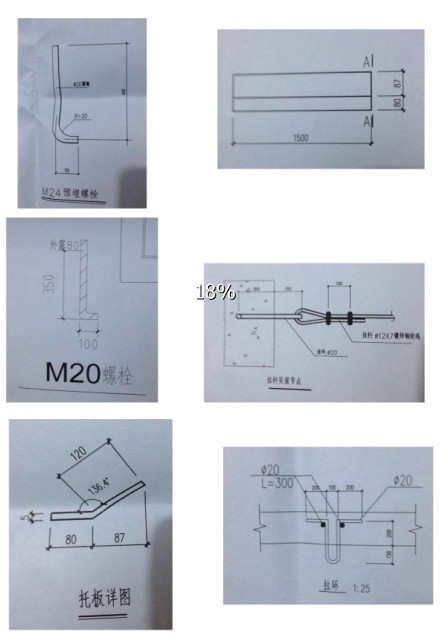

拱形屋顶图纸格式为JPG图片格式，含：

（1）.拱形屋顶地脚螺丝M24预埋螺栓图；

（2）.长1.5米拱形屋顶打钉托板之折板图；

（3）.M20预埋螺栓图；

（4）.M12钢绞线放置及安装方式图；

（5）拱形屋顶打钉托板侧面折弯角度图；

（6）.拱形屋顶钢绞线前期土建工程内拉环制作及放置图。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
