山西21米跨游泳馆拱形屋顶_设计参数与施工方案

拱形屋顶结构不仅适用于网球场等干燥性体育场馆，同样可应用于游泳馆等高湿度环境。山西某大型游泳馆采用21米跨拱形屋顶，并在下方喷涂聚氨酯做防潮处理，有效解决了高湿环境下的结露与腐蚀问题。

游泳馆拱形屋顶的基本设计参数

该游泳馆拱形屋顶主要指标如下：

• 跨度：21米
• 长度：71.05米（平面布置图显示70米）
• 推荐板材厚度：1.2mm
• 结构形式：无梁拱形屋顶设计
• 适用环境：高湿度游泳馆内部

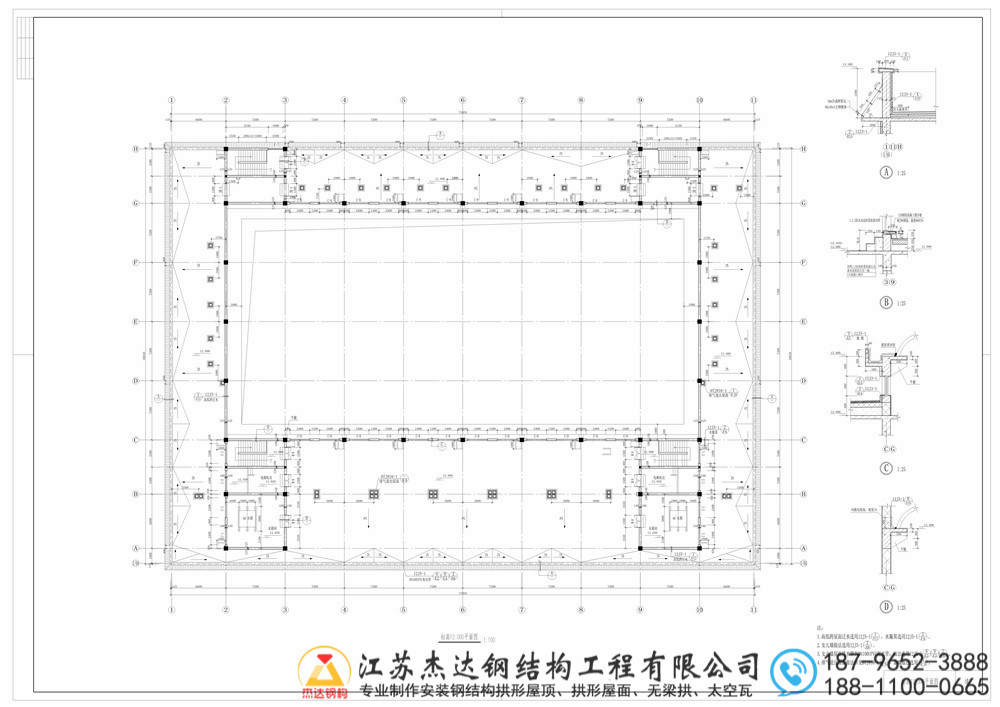

平面布置与采光通风设计

原设计方案中采光带与通风孔洞配置过于密集。江苏杰达钢结构工程有限公司的专业施工团队认为，过多的孔洞设置不利于整体结构的安全性和稳定性，应优化设计方案。

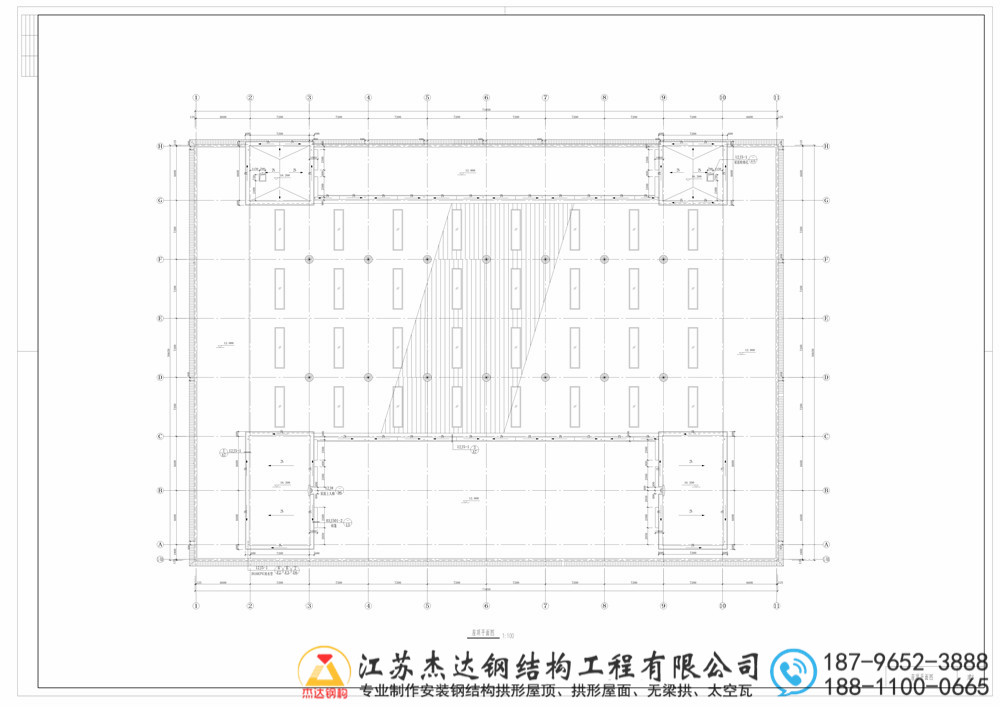

采光通风孔洞的优化方案

优化要点包括：

• 降低采光带与通风孔的密度，避免结构薄弱点过多
• 加强孔洞周边的结构补强，提升局部承载能力
• 设置科学合理的孔洞间距，满足通风需求的同时保证结构完整性
• 采用高效的防漏密封工艺，防止渗水问题

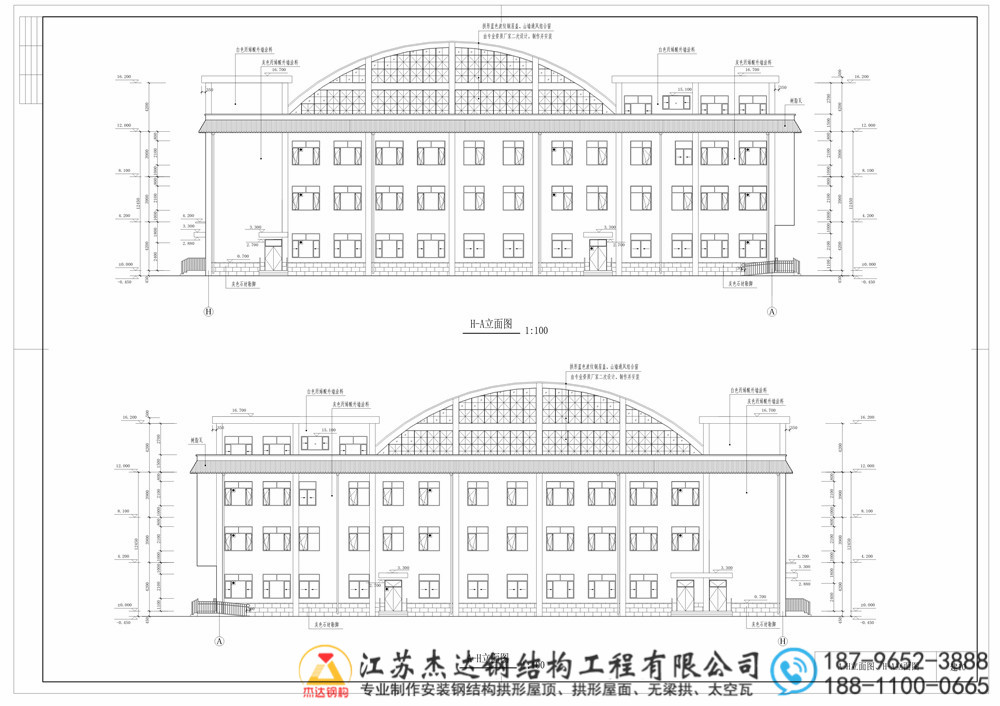

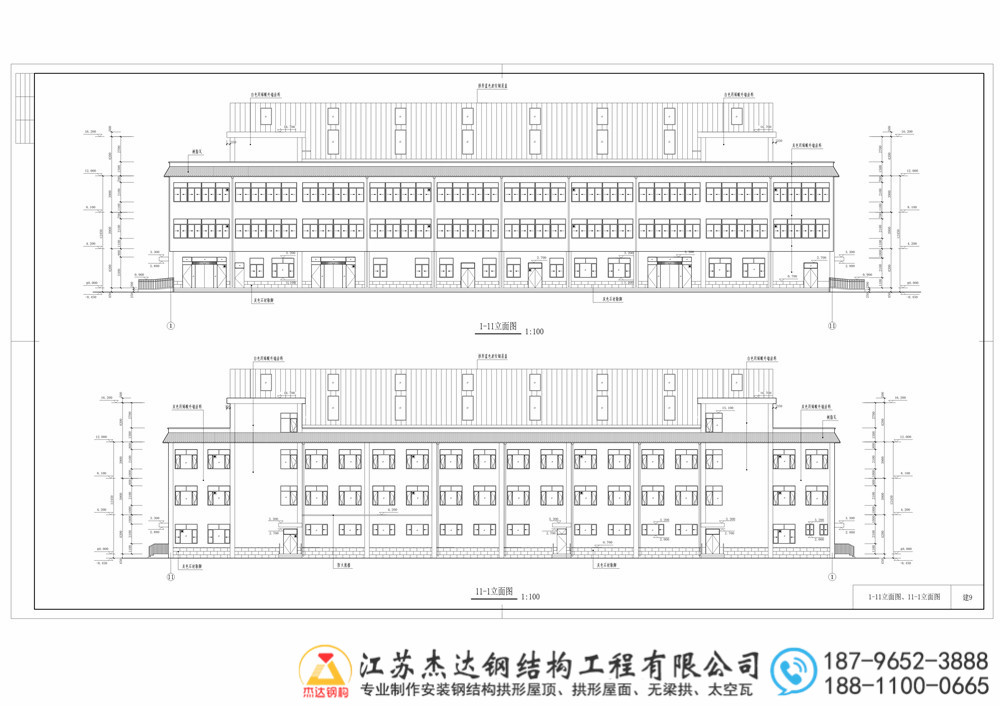

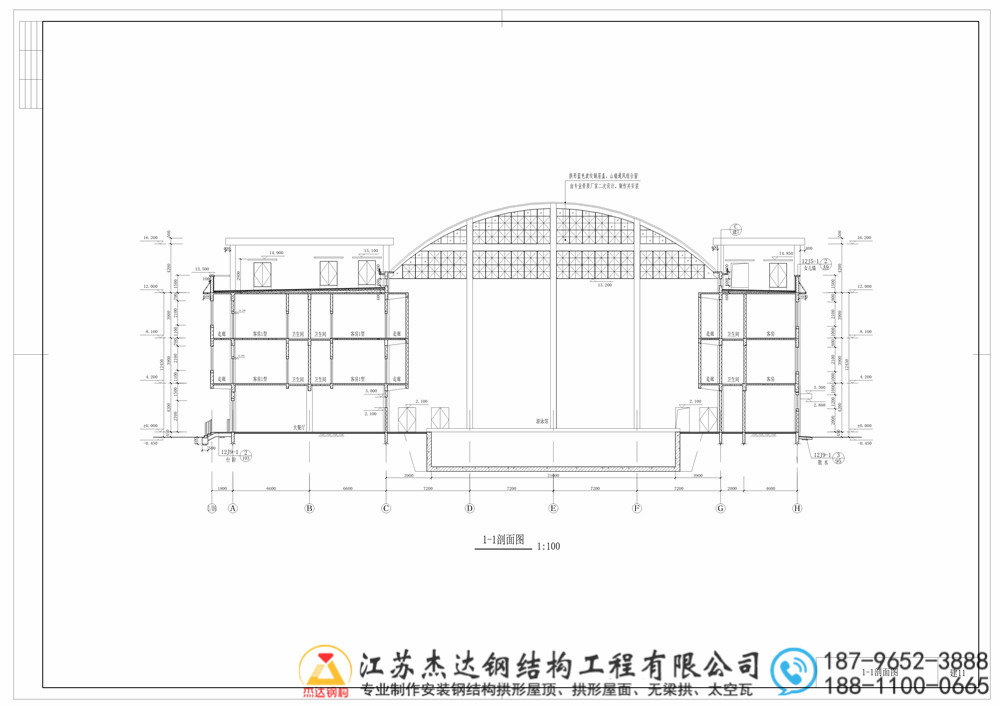

山墙与竖向支撑结构

游泳馆山墙设计细节：

• 山墙高度：4.2米
• 一道圈梁：承载顶部拱形屋顶的水平压力
• 三道纵向梁：分担拱形结构的竖向荷载，提升结构刚度
• 山墙与屋顶的协调：确保整体结构稳定性

常见问题

游泳馆内为什么不能用普通彩钢棚？

游泳馆内湿度大，温度变化频繁，普通单层彩钢棚易生锈、易渗漏。拱形屋顶结构配合保温防潮材料，能有效隔离湿气，延长建筑寿命，提升使用安全性。

拱形屋顶在跨度21米时的承载能力如何？

21米跨拱形屋顶采用1.2mm优质板材，拱高设计合理，可承受风载、雪载等气候荷载，同时抗风抗雪性能达到设计规范要求，经过专业计算验证。

跨度更大的游泳馆如何设计拱形屋顶？

对于跨度32米或更大的游泳馆，可增加板材厚度至1.5mm，调整拱高比例，或采用多跨组合拱形屋顶，通过专业计算和优化设计满足承载需求。

小结

游泳馆拱形屋顶设计需要充分考虑高湿度环境特点，与采光通风、结构安全等多因素平衡。江苏杰达钢结构工程有限公司可根据不同跨度（6米至32米任意选择）提供定制化的游泳馆、体育馆等建筑拱形屋顶解决方案，为客户提供安全可靠、经济实用的建筑产品。
