山东日照20米拱形波纹钢屋盖料棚_结构参数与施工工艺

拱形波纹钢屋盖是广泛应用于工业厂房、料棚、仓储建筑的轻型钢结构。山东日照尾渣库拱形料棚工程采用20米跨度设计，配合网架圈梁加固、混凝土短柱与H钢柱组合的下部结构，实现了高效、安全的建筑方案。

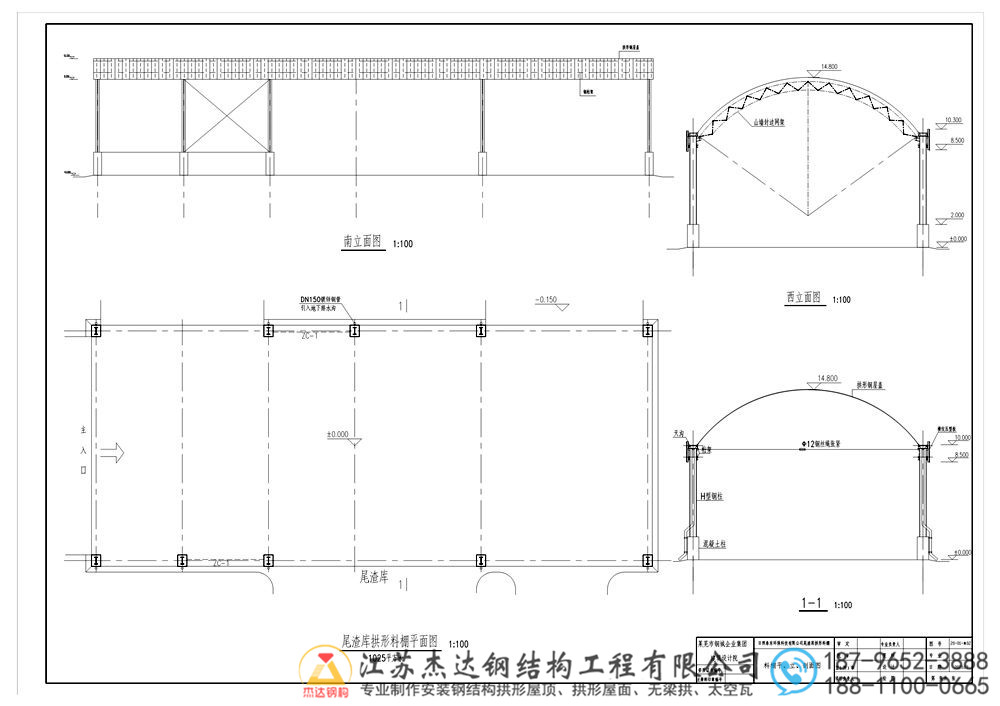

拱形料棚工程的基本参数

该工程的主要技术指标：

• 跨度：20米
• 高度：10.3米
• 长度：48米
• 拱高：4米
• 建筑面积：1025平方米
• 屋盖板材：1.0mm海灰色波纹钢屋盖
• 设计使用年限：30年
• 耐火等级：三级
• 建筑安全等级：二级
• 抗震设防烈度：7度

屋盖与下部结构的协调设计

为应对日常工业环境中的冲击与振动，该工程采用分层结构：

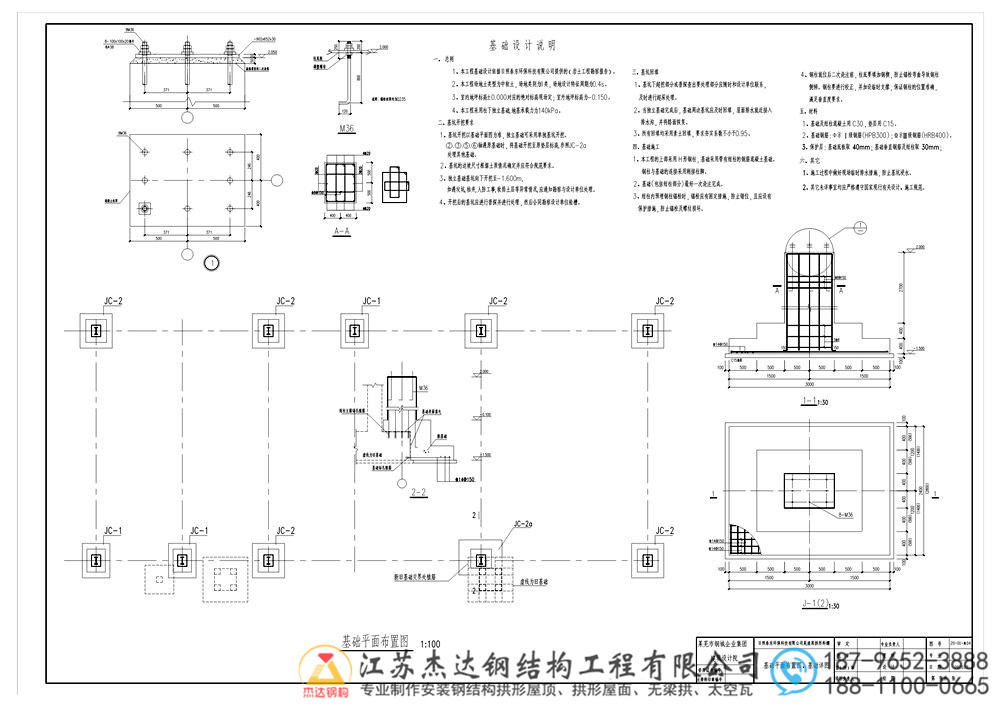

• 下部结构：混凝土短柱作为基础，能有效防止挖机等工程车辆碰撞时造成钢柱失稳

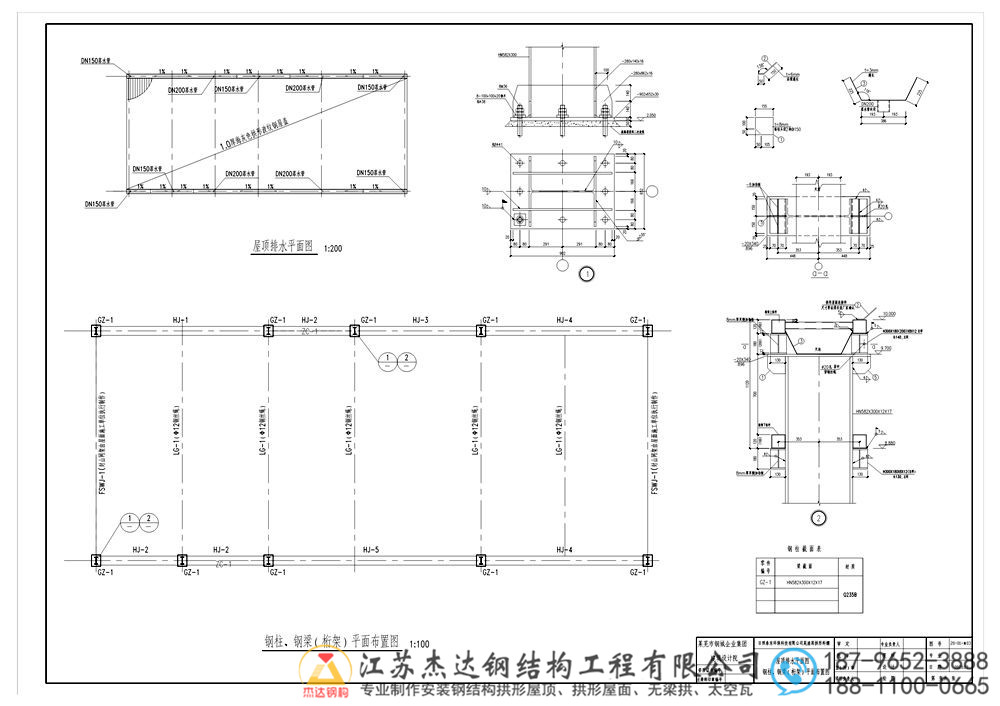

• 钢柱支撑：H型钢柱安装在混凝土短柱顶部，承载拱形屋盖

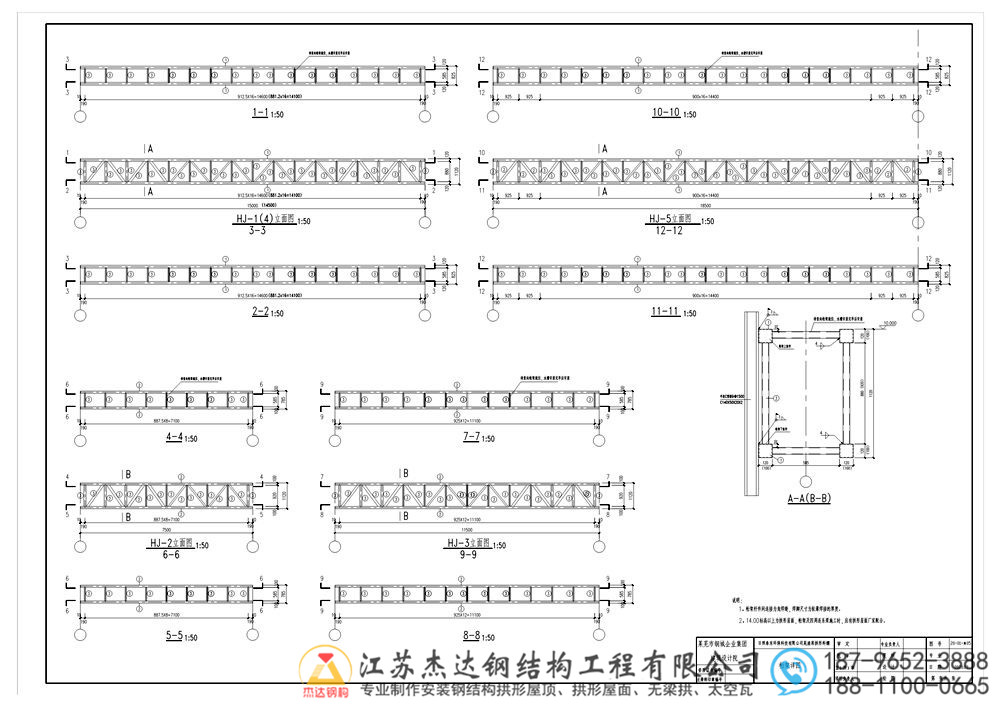

• 山墙加固：网架圈梁沿山墙方向布设，提升侧向刚度
• 钢丝绳拉锁：M12镀锌钢丝绳均布在钢柱顶端，防止屋盖水平移动

屋面板材与铺装工艺

屋盖采用拱形波纹钢板的铺装要求：

• 板材厚度：1.0mm
• 颜色：海灰色，具有专业的工业美感
• 防护等级：镀层能有效防止盐碱腐蚀，延长使用寿命
• 连接方式：子母扣形式，屋面安装时只需将子母扣套接好，用专用锁边机锁定
• 紧固件：所有波纹钢板两端与连接钢通过专用高强度自攻钉固定，每单片瓦每端设置6棵自攻钉

山墙与连接节点设计

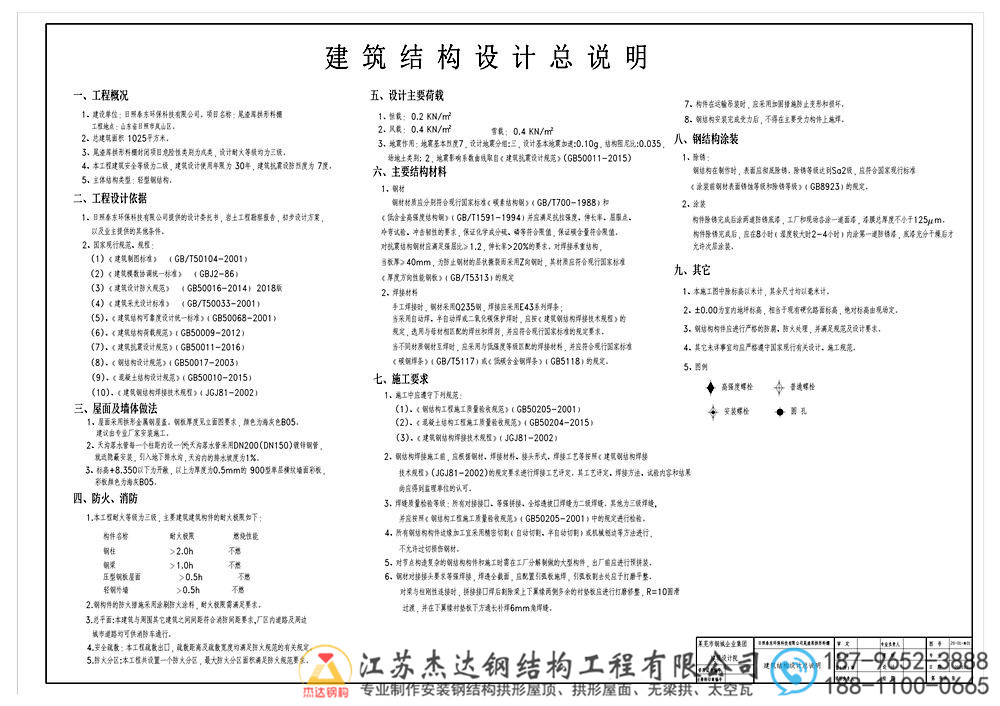

本工程的主要设计依据包括《建筑设计防火规范》《钢结构设计规范》《建筑结构荷载规范》《建筑抗震设计规范》等规范，对应的结构计算参数如下：

荷载条件

• 恒载：0.2kN/m²
• 风载：0.4kN/m²
• 雪载：0.4kN/m²
• 地震作用：基本烈度7度，设计基本加速度0.10g

结构材料标准

• 钢材：碳素结构钢Q235或Q345，符合GB/T700及GB/T1591标准
• 焊条：E43或E50型号，符合GB/T5117和GB/T5118规定
• 拱形波纹钢屋盖：热镀锌彩涂板，基板屈服强度不低于350MPa，拉伸强度不低于420MPa，镀层60/60μm
• 连接件：预埋件间距配合成型瓦间距680mm

常见问题

为什么要在钢柱下方设置混凝土短柱？

混凝土短柱可有效抵抗工业环境中挖机、叉车等重型机械的碰撞，保护钢柱不被损伤，防止整个屋顶结构失稳。这是料棚、工厂等工业建筑的标准做法。

拱形波纹钢屋盖的防水性能如何保证？

波纹钢屋盖的防水原理是通过子母扣形式的机械咬合和专用锁边机的锁缝工艺，加上热镀锌彩涂层的防护，可确保无渗漏。天沟、落水管等配件的合理设计进一步保证排水效果。

20米跨的拱形屋盖在大风天气下是否安全？

该工程经过专业的抗风计算，可抵抗时速160km/h的强风。山墙网架圈梁、钢丝绳拉锁等加固措施，确保了整体结构的横向稳定性和安全性。

小结

山东日照这个案例展示了拱形波纹钢屋盖在工业应用中的综合优势：空间开阔、跨越能力强、施工周期短、自重轻、抗风抗震性能优越。江苏杰达钢结构工程有限公司具有丰富的料棚、仓储等工业建筑设计施工经验，距离山东仅500km，半天日程即可到达施工现场，能为客户提供设计、制造、运输、安装的全流程解决方案。
