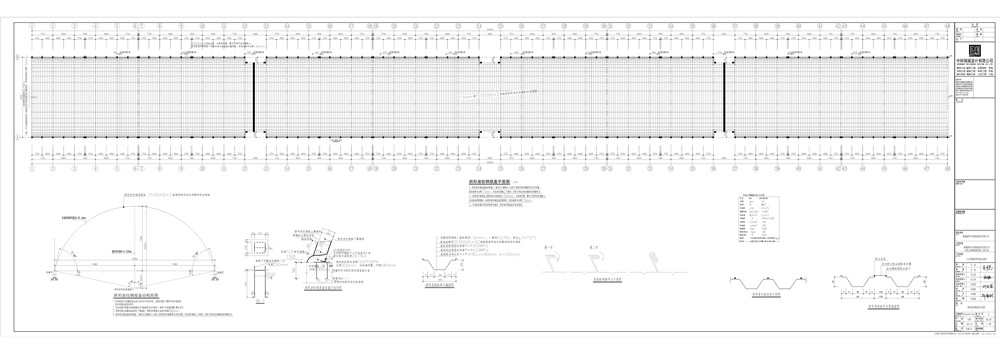

下图为的拱形波纹钢屋盖结构，跨度29.76米，长度340米，拱高要求12米。
拱形屋顶的材质为：TS350GF+Z，板材厚度为1.5mm，需要为高强度的高强度拱形波纹钢屋盖。
本次施工的拱形波纹钢屋盖板材型号为680型，设计要求镀层60/60um，基板屈服强度标准值不得小于350mpa，基板看拉强度不得小于420MPa。
拱形波纹钢屋盖结构简图
1.所有成型瓦从机械设备出来以后均为子母扣形式,屋面安装时只需将子母扣套接好,用专用锁边机锁定即可。
2.所有成型瓦两端与连接钢通过专用高强度自攻钉固定,每单片瓦每端设置6棵自攻钉。
3.预埋件通过角钢连接成型瓦下翼缘板,预埋件间距配合成型瓦间距680mm.
4.拱形波纹钢屋盖纵向两端(1轴及48轴附近)连续三块拱形波纹钢板要求双层设置,双层波纹钢板上下贴紧,共同与邻近波纹钢板同时锁缝咬合。
