东莞车库拱形屋顶设计与施工方案

广东东莞车库拱形屋顶采用冷弯薄壁型钢+拱形彩钢瓦体系，通过钢柱、钢梁、檩条、天沟等多层次支撑结构，实现大跨度、轻型、经济的车库覆盖方案。

工程规模与基本条件

车库屋顶尺寸规格

本工程包含多栋拱形屋顶，跨度规格不一。其中一栋跨度7.5米、长度21.3米；另一栋跨度9.9米、长度88.4米。根据东莞地区气候条件，基本风压值为0.55kN/㎡，地面粗糙度为B类，属于重要性分类一级建筑，抗震设防烈度为6度。

屋顶板材与防护

屋面板采用上海宝钢生产的TS350热镀锌彩涂钢板，厚度1.2mm，屈服强度350MPa，镀锌量180g/㎡。拱形屋顶采用深绿色彩钢瓦，厚度1.2mm，具有耐腐蚀、防水、隔热等功能。

屋顶支撑体系与设计

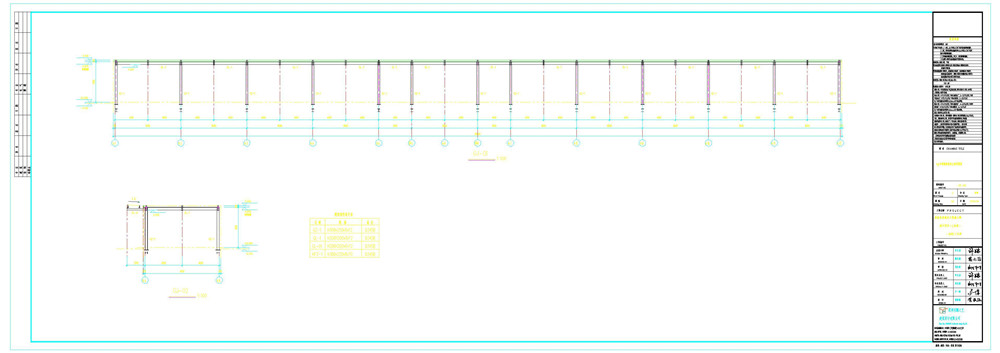

钢结构支撑框架

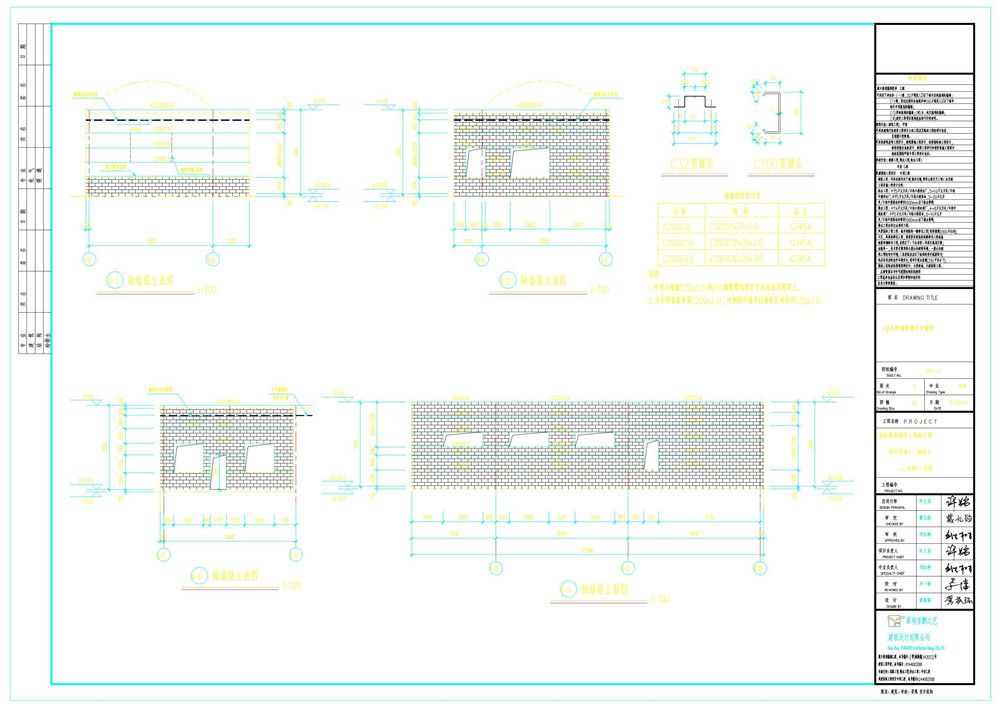

车库拱形屋顶下部采用钢结构墙面，由C型钢檩条搭建而成，蒙上彩钢瓦。具体构造流程为：先安装钢柱（短柱）→钢柱顶面安装钢天沟→在钢天沟内侧焊接连接角钢→角钢上焊接檩托板→将拱形彩钢瓦固定在托板上。

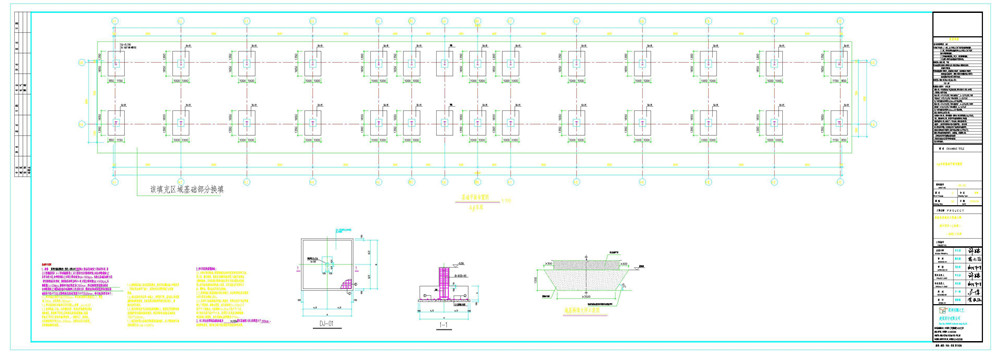

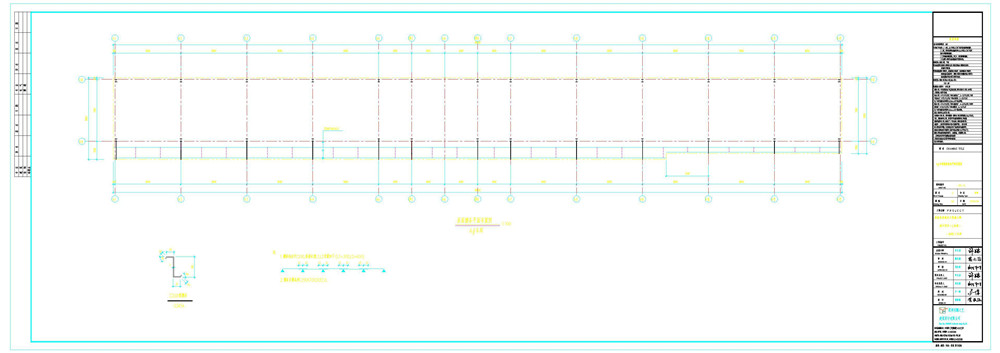

关键连接部位

• 钢柱与基础：采用地脚螺栓和双螺母固定，安装完成后加焊防松动
• 钢天沟与钢柱：焊接连接，内侧焊接角钢作为拱板支撑
• 檩条与托板：采用M12镀锌螺栓固定，孔径13.0mm
• 拱板与托板：通过自攻螺钉或高强螺栓栓接，形成整体

设计依据与技术规范

本项目遵循国家现行建筑结构设计规范，主要依据包括：

• 《建筑结构荷载规范》（GB50009-2012）
• 《建筑抗震设计规范》（GB50011-2010，2016年版）
• 《钢结构设计标准》（GB50017-2017）
• 《冷弯薄壁型钢结构技术规范》（GB50018-2002）
• 《门式刚架轻型房屋钢结构技术规范》（GB51022-2015）
• 《钢结构高强度螺栓连接技术规程》（JGJ82-2011）
• 《钢结构工程施工质量验收规范》（GB50205-2001）

结构分析采用JSTS软件，由中国建筑科学研究院编制。

钢结构制作与焊接规范

构件钻孔与加工

• 除地脚螺栓外，钢结构螺栓孔径比螺栓直径大1.5~2.0mm
• 檩条及墙梁打孔尺寸统一为13.0mm，配合M12镀锌螺栓使用
• 所有螺栓孔表面进行除锈、喷砂处理，贴胶带密封待安装

焊接工艺与质量控制

• 选择合理焊接工艺和顺序，减小焊接应力和变形
• 组合H型钢腹板与翼缘采用自动埋弧焊机，四道连接焊缝均为双面满焊
• Q345与Q345钢采用E50焊条；Q235与Q235采用E43焊条；Q345与Q235混合采用E43焊条
• 焊缝质量等级：上下翼缘板及其与端板对接处为二级，其余焊缝外观质量为二级
• 未注明焊脚尺寸时，按连接件较小厚度不小于6mm，一律满焊
• 所有焊缝表面应为直线形或凹形，避免咬肉和弧坑缺陷

构件变形处理

组合H型钢因焊接产生的变形，应采用机械或火焰矫正调直，方法符合GB50205-2001规定。梁上翼缘板及腹板距端部0.15L范围内不宜拼接，其他地方允许拼接但应错开200mm以上，不得在同一截面拼接。

构件安装与连接施工

安装前准备与检查

• 构件安装前必须取得基础验收合格资料
• 应对构件质量进行检查，永久变形和缺陷超出允许偏差时应进行处理
• 钢柱吊装至基础短柱顶面后，采用经纬仪进行校正

刚架与屋面梁组装

• 屋面梁跨度较大，地面组装时应采用立拼方式，防止侧向变形
• 施工过程中防止柱底板下地脚锚栓失稳
• 结构吊装时采取有效措施，确保结构稳定，防止过大变形
• 不得利用已安装的构件起吊其他重物，不得加焊非设计的物件

高强螺栓施工与柱脚处理

• 高强螺栓拧断顺序：由中间向两端逐步交错Z字型拧断，完成后检查尾长是否符合要求
• 安装时构件摩擦面保持干燥，严禁雨中作业
• 柱脚及主要构件采用双螺母，安装完成后加焊防松动
• 柱底板垫块在全部建筑物安装定位后，再现场焊牢
• 安装完成后，逐一检查所有连接螺栓，防止漏拧或松动
• 详细检查运输和安装过程中涂层的擦伤，及时补刷油漆

常见问题

拱形屋顶为什么选择彩钢瓦而不是混凝土板？

彩钢瓦相比混凝土具有重量轻、施工快、造价低、防水性好等优势，特别适合车库这类大跨度、高频使用的建筑。彩钢瓦还具有隔热、隔音、防腐等功能，使用寿命长。

如何确保拱形屋顶在大风和地震中的稳定性？

通过多层次支撑体系确保稳定性：钢柱基础与基础牢固连接，钢天沟与钢柱焊接，檩条与天沟通过螺栓连接，拱板与檩条通过自攻螺钉或高强螺栓多点栓接。设计中已考虑东莞地区的风荷载和6度地震设防烈度，整体结构安全可靠。

高强螺栓连接相比焊接有什么优势？

高强螺栓连接施工快、工人工作条件好、现场加工灵活、质量易于检验。在现场条件复杂的车库施工中，螺栓连接更加便利，而焊接主要用于主梁、柱子等关键部位，两种方式相结合，达到强度与施工性的理想平衡。

小结

江苏杰达钢结构工程有限公司拥有多年车库钢结构施工经验，本方案采用冷弯型钢+彩钢瓦组合体系，通过严格的焊接规范、高强螺栓连接工艺和多层次支撑框架设计，确保东莞地区车库建筑的安全可靠运行。在施工过程中，严格按照国家规范进行质量检查和验收，确保每一个构件和连接都符合设计要求。
