新疆喀什仓储库房拱形屋盖设计方案

新疆喀什仓储库房采用大跨度拱形波纹钢屋盖结构，通过TS350GD高强度彩涂钢板和科学的拱高设计，实现超大建筑面积的高效覆盖和防水隔热一体化解决方案。

工程规模与设计概况

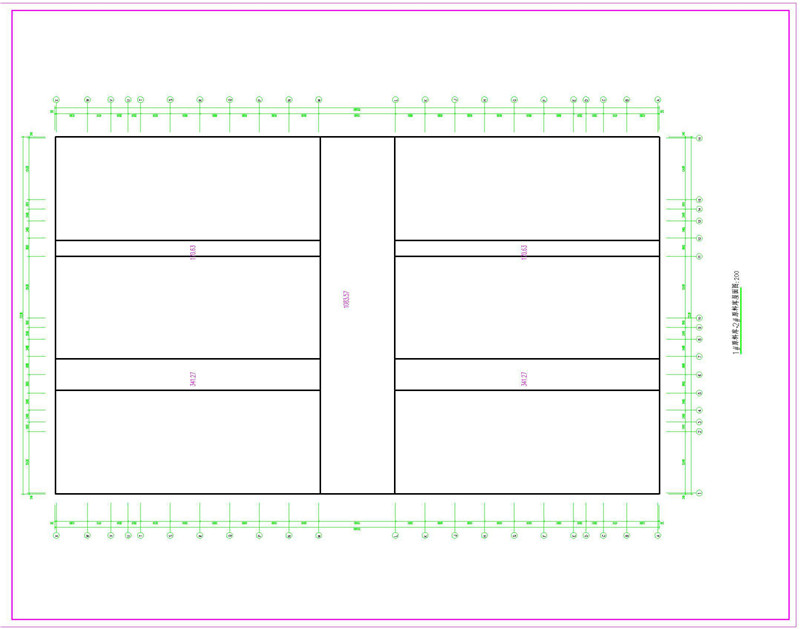

建筑规模与尺寸

新疆喀什仓储库房项目设计为三层结构，单层拱形屋顶宽度为19.726米（由13.796+0.43+2+3.5米组成），长度121.98米，总建筑面积达7218.53平方米（19.726×121.98×3）。该项目是典型的大跨度工业仓储建筑，对屋盖结构的跨度承载能力和防水性能要求高。

地理位置与气候条件

项目位于新疆喀什地区，属于干旱气候区。该地区冬季温度低，夏季温度高，风速较大，昼夜温差悬殊。这要求屋顶结构具有耐温差性、防风、防漏等特性。拱形波纹钢屋盖结构因其自身的拱线形，能有效抵抗风压并快速排水，是该地区仓储库房的理想选择。

屋盖材料与规格选型

高强度板材选择

本工程屋面板采用TS350GD热镀锌彩涂钢板，厚度1.5mm，属于高强度材料。TS350表示屈服强度为350MPa，GD表示热镀锌彩涂，相比常规的TS280等材料，具有更强的承载能力和抗变形性能。1.5mm厚度在满足强度要求的同时，控制了单位面积的自重，有利于减少支撑结构的成本。

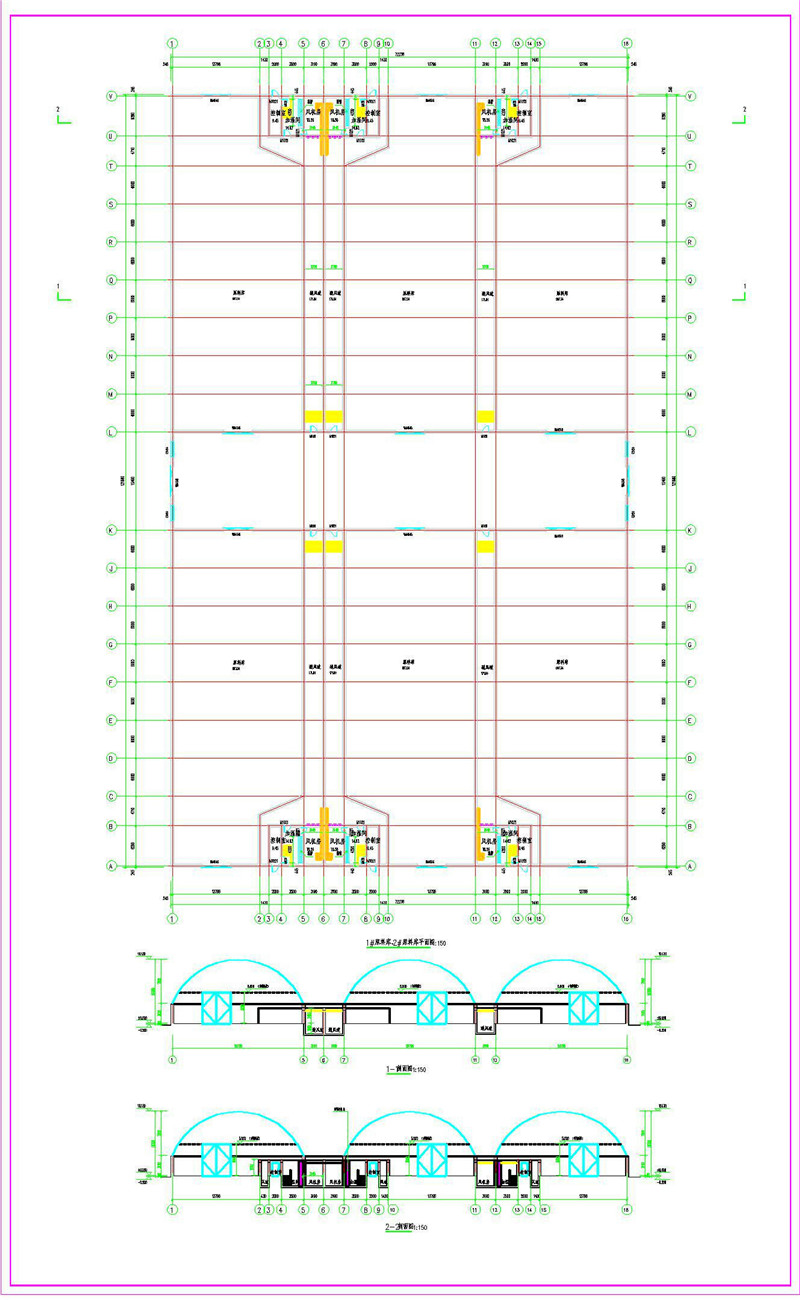

拱高设计与结构力学

项目最关键的设计参数是拱高达到7.01米，即跨度与拱高的比例为1/3。这是一个较大的拱高比，需要采用高强度板材才能满足承载要求。下部结构采用3.12米高的砖墙作为基础支撑。通过合理的拱高设计，可以充分发挥拱形结构的自身稳定性，减少内部支撑框架的数量，降低整体造价，同时提高仓储空间的有效利用率。

材料的防腐与耐久性

TS350GD材料采用热镀锌工艺，镀锌层厚度达标，能抵抗新疆干旱地区的日晒和温差侵蚀。彩涂层在锌层基础上进一步保护，延长屋盖使用寿命可达30年以上。该材料符合《屋面工程技术规范》要求，可应用于高温差地区。

拱形屋盖结构体系与施工工艺

拱形波纹钢屋盖的结构特点

• 自身拱线形状提供天然的结构稳定性，能有效分散荷载
• 跨度大、空间利用率高，适合仓储、厂房等大空间需求
• 波纹设计增加了板材的刚度，1.5mm厚度即可覆盖19.726米宽度
• 拱顶自动排水，防漏性好，特别适合干旱地区的阵雨防护
• 拆装灵活，若需扩建或改造，可快速调整或迁移

制造与安装要点

• 板材成型需使用专业的拱形成型机，确保波纹形状准确一致
• 高度为1.5mm的厚板材对焊接设备要求高，需采用专业焊接工艺
• 大跨度拱板吊装需配备足够的起重设备，通常采用多点吊装法
• 砖墙基础接触面需进行找平，并设置伸缩缝以适应温度变化
• 拱板之间采用咬合式连接或螺栓连接，确保整体密闭性
• 拱脚处需特别加固，防止拱脚滑动，通常采用钢角钢和高强螺栓固定

防水与隔热方案

拱形屋顶本身的波纹设计提供了初级排水功能。在拱顶部位可根据需要增加防水胶带或防水涂料，确保完全防漏。在屋内可增加隔热层（如岩棉、聚氨酯）以提高保温性能，特别是在新疆昼夜温差大的地区，隔热层能有效降低室内温度波动，保护仓储物品。

常见问题

为什么新疆喀什地区特别适合建拱形屋顶？

喀什地区干旱少雨但偶有阵雨，日晒强烈且昼夜温差大。拱形屋顶具有自然排水、防风、隔热等优势，快速排除阵雨，拱形结构抗风性强，不易受大风破坏。同时，拱形波纹钢板经热镀锌彩涂处理，能长期抵抗干旱地区的紫外线和温度侵蚀。

1.5mm厚度的板材为什么足以跨越19.726米？

关键在于拱高设计（拱高与跨度比为1/3）和波纹形状。拱形结构能充分利用自身曲度转移荷载，波纹设计大幅增加板材的刚性和承载能力。TS350高强度材料的屈服强度达350MPa，远高于普通材料，这些因素共同使得1.5mm厚度在这个跨度上是安全可行的。

拱形屋顶在极端温度条件下会不会变形？

拱形波纹钢板具有一定的可变形性和自适应性。设计时已考虑温度应力，在砖墙基础和拱脚处设置伸缩缝，允许板材在温度变化时微微膨胀收缩。此外，多点的拱脚固定和适度的波纹间隔，能有效吸收温度应力，防止累积变形。

小结

江苏杰达钢结构工程有限公司在新疆喀什仓储库房拱形屋盖项目中，通过TS350GD高强度彩涂钢板、科学的1/3拱高比例设计和专业的施工安装工艺，成功打造了面积超7000平方米的大跨度覆盖结构。该方案充分考虑了喀什地区的气候特点，提供了防漏、防风、耐腐蚀的完整解决方案，是仓储库房行业的典范工程。
