浙江丽水粮库拱形屋顶罩棚设计方案

浙江丽水粮食储备库拱形屋顶罩棚采用拱形波纹钢屋盖结构，通过化学螺栓+钢托板+拱形屋面+钢丝绳拉锁系统，实现跨度18.49米、面积1797平方米的仓间过道覆盖方案，有效降低拱形屋顶的水平推力。

工程概况与设计目标

项目规模与用途

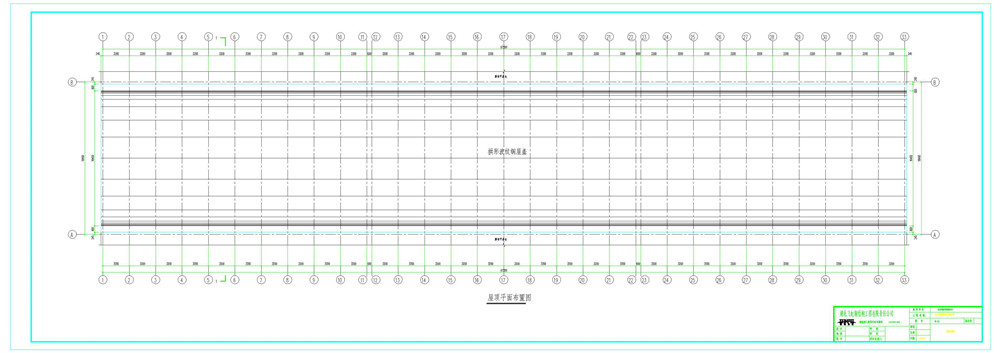

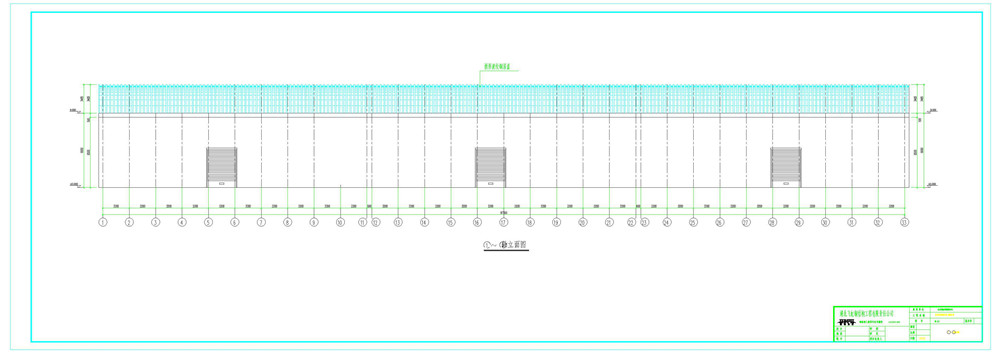

项目位于浙江丽水，为某县粮食收储有限公司粮食储备库过道屋顶工程。拱形屋顶跨度18.49米，长度97.2米，总建筑面积1797.228平方米。该工程属于仓储设施，需要提供持续、可靠的防水覆盖，同时保证仓库内部货物的安全性。

地理位置与气候环境

丽水地处浙江内陆，属于亚热带季风气候，年均降水充沛，冬季有一定降雪。基本风压0.30kN/㎡，基本雪压0.45kN/㎡，屋面使用活荷载0.30kN/㎡，地面粗糙度B类。拱形屋顶设计需充分考虑南方高湿、降雨集中、积雪等气候特点。

支撑体系与安装方案

基础与预埋件固定

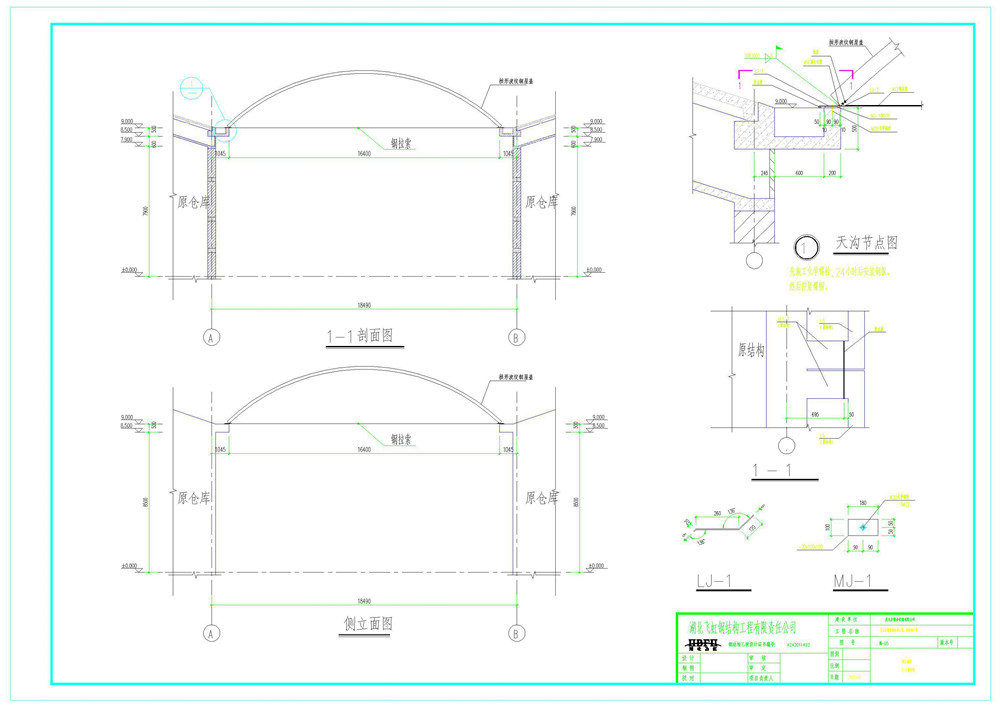

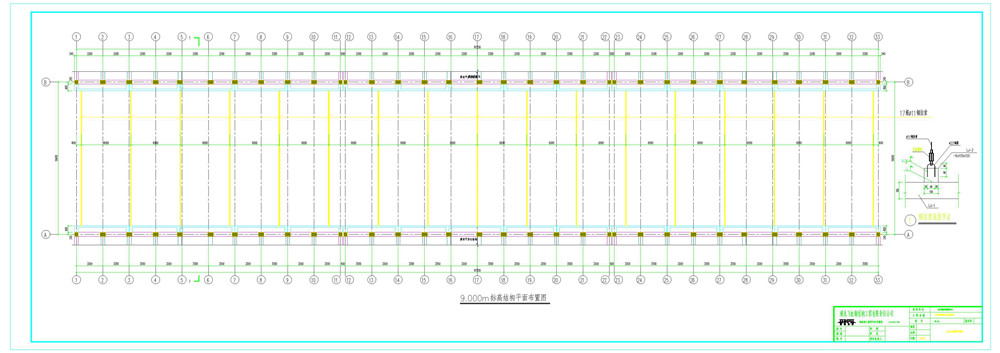

由于粮库属于既有建筑改造，拱形屋顶需固定在原有粮库天沟边缘处。采用化学螺栓（Φ20）钻孔22mm，直接与天沟混凝土固定预埋件。每个预埋件上焊接钢结构托板，形成均匀的拱形屋顶支撑点。连接角钢采用Q235B级钢材，5mm厚，沿9.15米标高天沟通长设置，确保整体支撑刚度。

张力控制与钢丝绳拉锁系统

拱形屋顶天然产生向两侧的推力，这会对原有粮库结构造成压力。为减少拱形盖两侧的推力，在钢托板下方挑出一根钢筋，用以安装钢丝绳拉锁（也称拉杆系统）。钢丝绳连接两侧粮库结构，形成拉力平衡系统，有效降低对主体结构的水平推动力，提高整体安全性。

屋面板材与材料规格

拱形波纹钢屋盖规格

• 材料：热镀锌彩涂板TS280GD+Z，强度设计值235MPa
• 板厚：1.2mm
• 板型：YT6118型波纹
• 颜色：铁青灰色，美观耐看，适合仓储建筑风格
• 镀锌量：180g/㎡，涂层厚度20μm，耐盐雾性能500小时

支撑钢结构与连接件

• 钢构件采用Q235级钢，焊条采用E43XX型，符合GB/T5117-95或GB/T5118-95规定
• 化学螺栓采用Φ20锚栓，钻孔22mm，需提供检测报告
• 连接角钢采用5mm厚Q235B钢材，具有抗拉强度、伸长率、屈服强度合格证
• 自攻螺钉型号Φ6.3×25，每块单元板每端不少于4颗

设计依据与技术规范

本项目遵循以下国家及行业规范：

• 《建筑结构可靠度设计统一标准》（GB50068-2018）
• 《民用建筑设计通则》（GB50352-2005）
• 《屋面工程技术规范》（GB50345-2004）
• 《钢结构设计规范》（GB50017-2017）
• 《钢结构焊接规范》（JGJ81-2011）
• 《钢结构工程施工质量验收标准》（GB50205-2020）
• 《建筑结构荷载规范》（GB50009-2012）
• 《拱形波纹钢屋盖结构技术规程》（CECS167:2004）

制作与安装工艺

屋顶成型与吊装

• 拱形波纹钢屋盖必须采用专业设备成型，确保波纹形状准确一致
• 由具备资质的拱形波纹钢屋盖施工企业承包制作与安装
• 屋盖拱板小单元板制成后，先在地面每三块一组咬合成基本单元，然后统一吊装
• 吊装就位后，用自攻螺钉（Φ6.3×25）将拱脚栓接于连接角钢上
• 每两个单元用专业封边机将其紧密咬合，确保密闭性和防漏性

焊接规范与质量控制

• 焊接时选择合理顺序，减少焊接应力和变形
• 焊缝未注明时为满焊，三角区不焊，避免多向应力集中
• 未注明焊缝高度不小于5mm，焊缝等级为三级
• 对接焊缝错位大于200mm时需达GB50205-2001二级质量等级，其他为三级
• 未注明焊缝长度不小于50mm

防护与防腐

• 油漆处理为沥青漆两道，保护钢结构长期耐久性
• 运输及操作过程防止构件变形和损坏
• 严禁在已安装构件上随意设置吊挂支架或施加临时荷载
• 施工完成后各部件进行最终防护处理和检查

施工顺序与项目管理

• 基层清理：清理原粮库天沟和支撑面，确保平整干净
• 安置预埋件：利用化学螺栓固定预埋件，确保位置准确
• 焊接连接角钢：在预埋件上焊接钢托板和连接角钢
• 拱形波纹钢屋盖安装：按工艺顺序吊装拱板并进行咬合封边
• 钢丝绳拉锁安装：安装张力控制系统，调节至合理张力状态
• 最终检查验收：检查所有连接、防水、安全性指标

常见问题

为什么粮库改造需要增加钢丝绳拉锁系统？

拱形屋顶在承重时产生向外的推力，这个推力会对粮库原有的墙体结构造成水平压力。若不加控制，长期可能导致墙体开裂。钢丝绳拉锁系统通过在两侧施加反向拉力，平衡拱顶的推力，保护原有结构的安全性，延长粮库使用寿命。

浙江高湿环境下，拱形屋顶如何防止生锈和漏水？

TS280GD热镀锌彩涂板提供了双层防护：镀锌层（180g/㎡）和彩涂层（20μm）。这两层防护能有效抵抗浙江高湿、频繁降雨的环境。拱形波纹设计自带排水槽，雨水沿波纹快速流向两侧。同时，每两个单元的咬合接缝确保了密闭防漏，拉锁系统固定后不会产生裂缝。

既有粮库改造如何确保新屋顶不会对老建筑造成破坏？

通过以下措施确保安全：(1)化学螺栓与天沟混凝土的连接经过科学计算和检测；(2)钢丝绳拉锁系统有效平衡拱顶推力，减轻对原结构的压力；(3)连接角钢采用长通连接，分散荷载；(4)整个安装过程由专业单位进行，严格按设计图纸施工。

小结

江苏杰达钢结构工程有限公司在浙江丽水粮库拱形屋顶罩棚项目中，通过创新的张力控制系统（钢丝绳拉锁）、可靠的化学螺栓固定、高质量的热镀锌彩涂钢板材料和专业的安装工艺，成功解决了既有建筑改造中常见的屋顶推力问题。该方案既保护了原粮库结构，又提供了高效的防水覆盖，是仓储建筑改造的典范工程。
