江苏南通江边高层拱形屋顶工程设计

江苏南通江边高层拱形屋顶工程采用钢结构+管排架+拱形波纹钢屋盖的完整体系，设计柱高17.7米、拱高8米、总高度26米以上，通过方管拼接骨架和抗风柱系统，实现临时工业厂房的快速搭建和高空间利用。

工程位置与使用环境

地理位置与气候特点

项目位于江苏省南通市长江江边，地处华东地区。南通滨江地区属于江南气候，年均降水丰富，特别是汛期水位波动大。江边环境风力较强，盐碱含量高，这对钢结构的防腐和防风设计提出了特殊要求。该项目用于临时储存大型工业设备，对快速搭建和灵活使用空间有高要求。

建筑规模与设计目标

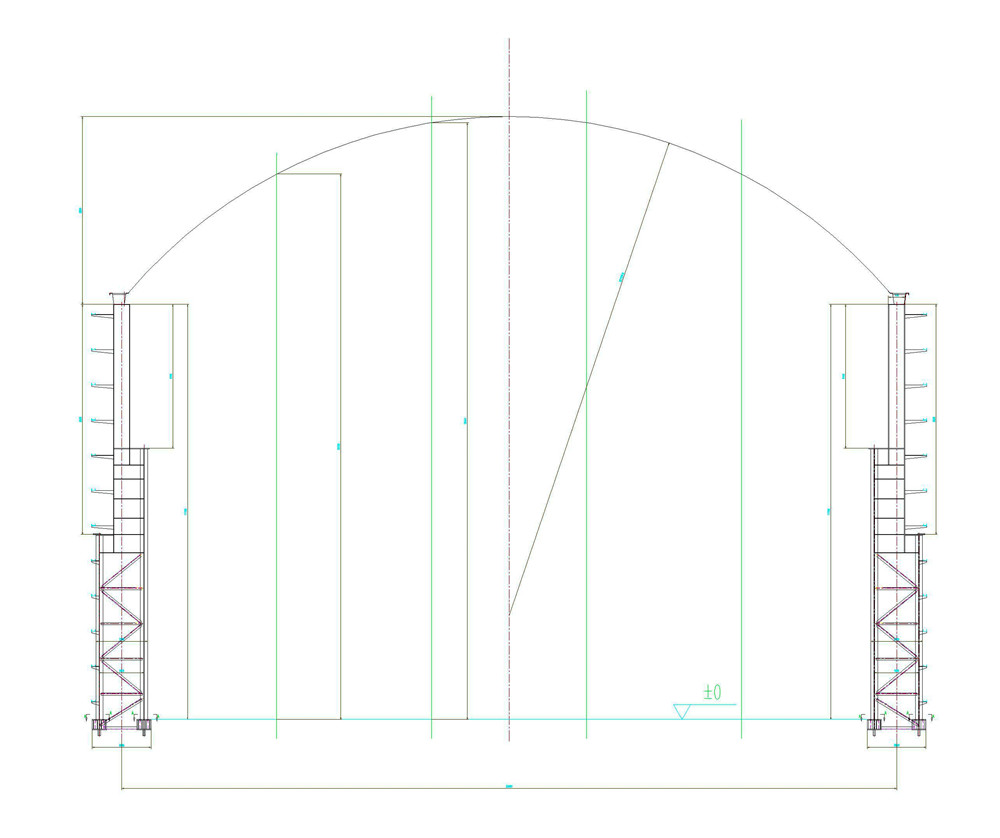

整个厂房建筑为三维一体的钢结构+拱形屋顶体系：钢柱高度17.7米，拱形屋顶拱高8米，不含拱形部分的整体高度约18米，加上拱高后总高度超过26米。钢柱共30排均匀布置，形成稳定的柱网系统。拱形屋顶跨度由底层柱距决定，长度根据工地条件设计。该设计既满足临时工业厂房的快速搭建需求，又能充分开拓内部空间用于大型设备存放。

钢结构支撑体系与设计

主要承重框架结构

• 主钢柱：30排钢柱，高度17.7米，采用H型钢或管形截面，确保承载能力
• 下部框架：采用方管拼接而成的管排架系统，通过焊接和螺栓连接形成稳定的基础框架
• 短钢柱：在长钢柱顶部安装短钢柱，作为拱形屋顶的直接支撑点
• 两侧檩条：布置在钢结构两侧，间距规则，为彩钢瓦墙面提供支撑

高空间利用设计

通过柱距适度加大（通常6~10米）和拱形屋顶的弧线设计，内部空间开放度高，无需额外支撑柱。这种设计特别适合大型工业设备的存放和操作，提供了最大的内部使用灵活性。设备搬运时可充分利用竖向和水平空间，不受内部支撑的限制。

拱形屋顶与防风体系

拱形波纹钢屋盖规格

• 屋盖采用拱形波纹钢板，厚度通常1.2~1.5mm，根据跨度和荷载确定
• 板型采用YT6118或YX6118等标准波纹型号，增加刚度
• 材料采用TS280GD或TS350GD热镀锌彩涂钢板，具有防腐和美观双重功能
• 拱高8米，与17.7米柱高结合，形成优美的建筑轮廓

抗风与稳定性设计

• 抗风柱系统：布置在屋面与竖向梁的连接处，将风荷载传递至主体框架
• 拱脚固定：拱形屋顶与短钢柱的连接采用高强螺栓或焊接，确保整体刚度
• 侧风支撑：在屋面两侧增加风撑，增强抗侧风能力
• 长期稳定：江边风力较强，设计中已考虑长期风力荷载和风洞效应

全面密闭设计与防护

墙面密闭系统

• 两侧山墙：采用彩钢瓦全面覆盖，与钢结构檩条连接，形成完整密闭体
• 门窗系统：在适当位置设置工业门和通风窗，满足设备进出和通风需求
• 内部隔热：可在内侧增加岩棉或聚氨酯保温层，改善内部温度环境
• 防漏处理：屋顶与墙面的接缝采用防水胶带或防水涂料密封

江边环境防护

• 防腐涂层：钢结构采用环氧底漆+聚氨酯面漆两道防护，抵抗江边盐碱腐蚀
• 排水系统：屋顶拱形设计确保快速排水，防止积水渗漏
• 防潮处理：内部地面可做混凝土垫层和防潮膜，隔绝地下水和潮气
• 定期维护：江边环保要求高，定期检查和维护防腐涂层

快速搭建工艺与施工流程

预制与组装优势

• 钢结构构件工厂预制，现场仅需组装和连接
• 管排架系统采用标准化设计，快速拼装效率高
• 拱形屋顶采用专业成型机制造，现场直接吊装
• 大量使用螺栓连接，减少现场焊接，加快施工进度

施工顺序与工期安排

• 第1阶段：基础平整和准备，检查施工场地条件
• 第2阶段：吊装主钢柱30排，临时支撑和校正
• 第3阶段：安装方管排架和短钢柱，形成完整框架
• 第4阶段：安装钢结构檩条，布置山墙支撑系统
• 第5阶段：吊装拱形屋顶，进行对接和咬合
• 第6阶段：安装彩钢瓦墙面、门窗和防风系统
• 第7阶段：防腐涂装、防水检查和最终验收

施工周期优势

采用该钢结构拱形屋顶方案，相比传统混凝土建筑，可将4~6个月的施工周期压缩至6~8周。这种快速施工能力对于需要快速投入使用的临时工业设施至关重要，能及时满足企业的业务需求。

常见问题

江边高盐碱环境下，钢结构如何长期防腐？

采取多层防护措施：环氧底漆（含锌粉）附着力强，聚氨酯面漆耐盐雾侵蚀。钢板材本身采用热镀锌，镀锌层厚度180g/㎡以上。三层防护系统可在盐碱环境中保护钢结构15~20年。同时定期维护和补漆延长使用寿命。

南通江边风力大，这个高度的结构能抗风吗？

能。设计中已充分考虑江边环境的风力荷载（通常基本风压0.4~0.5kN/㎡）。通过抗风柱系统、拱脚高强度连接、侧风支撑和合理的柱网设计，将风荷载有效传递至地基。30排钢柱形成的柱网系统提供了充分的水平刚度，经过风洞验证的设计参数确保了结构安全性。

这种厂房能用多长时间，是真正临时的吗？

该设计既可用于临时设施（通常3~5年），也可根据需要转化为半永久或永久设施。钢结构本身的耐久性可达50年以上，通过定期维护和防腐处理延期使用。若需拆除，钢结构的可回收性也很高，经济价值可回收。灵活的使用期限使其特别适合企业的不同发展阶段。

小结

江苏杰达钢结构工程有限公司在南通江边高层拱形屋顶项目中，通过创新的管排架结构系统、17.7米高钢柱、8米拱高的优化设计和江边环境的针对性防护方案，打造了快速搭建、高空间利用、长期防腐的工业厂房标杆工程。该项目充分展现了钢结构的施工速度优势和拱形屋顶的空间优势，是临时和半永久工业设施的理想选择。
