浙江绍兴粮库无梁拱形屋面罩棚设计方案

浙江绍兴粮食储备库采用无梁拱形彩钢屋面系统，通过914-610型1.0mm厚的成品拱形板材、304不锈钢钢板和机械咬合封边工艺，实现跨度15.5米、面积1283平方米的无梁覆盖方案，可承受160km/h强风和148kN/㎡雪载。

工程概况与设计要求

项目规模与建筑条件

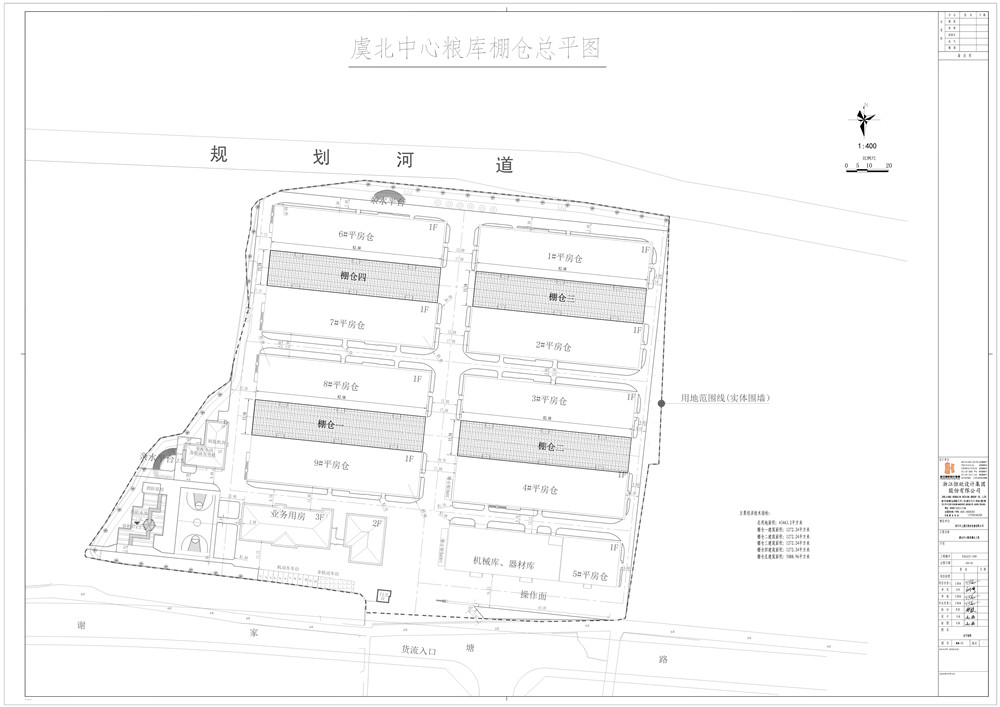

项目位于浙江绍兴，为粮食储备库的仓间罩棚改造工程。拱形屋顶跨度15.5米，长度82.08米，总建筑面积1283.4平方米。该工程属于单层轻型钢结构建筑，檐沟板底高度10.3米，建筑设计使用年限30年。下部为原有粮库，天沟边缘已预留预埋件，新屋面直接安装在原有结构上，属于既有建筑改造项目。

气候环保与荷载条件

绍兴地处浙江中部，属于江南气候，年均降水丰富。该地区冬季降雪较多，需考虑积雪荷载。设计荷载条件为：基本风压160km/h（相当于0.4~0.5kN/㎡），雪载148kN/㎡。抗震设防烈度为6度，抗震等级为四级。这些参数决定了屋面板材的厚度和成型工艺要求。

无梁拱形屋面系统特性

板材规格与选型

• 板型：914-610无梁拱形彩钢屋面板，采用专业型号设计
• 厚度：1.0mm，采用高强度冷轧钢板，强度等级TS280或TS350
• 表面处理：热镀锌彩涂工艺，镀锌量≥180g/㎡，涂层厚度≥20μm
• 颜色：由甲方选定，通常为铁灰色、蓝灰色等经典工业颜色
• 模块尺寸：厂家按现场尺寸二次深化设计，拼装模块规格3.6~4米

无梁设计的核心优势

• 不需要檩条和屋架：拱形波纹板自身强度足以承载所有设计荷载，去掉了传统的支撑结构
• 跨度大：15.5米跨度通过1.0mm厚的波纹板即可实现，充分展现了材料性能
• 内部空间开放：无内部支撑柱和梁，粮库内部可自由利用，便于物料堆放和移动
• 自重轻：相比混凝土屋顶，总自重减轻70%以上，降低对原有结构的负荷
• 施工简便：全部采用现场拼装和机械咬合，工期短，不需现场焊接

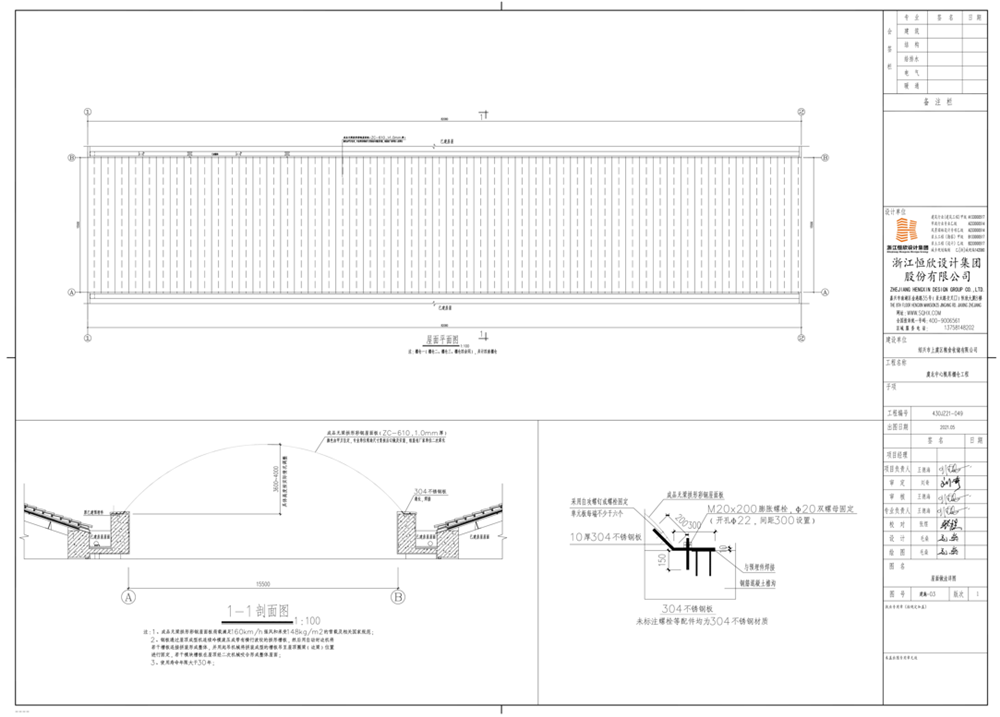

支撑与安装体系

基础支撑方案

• 无梁拱形屋面直接铺设在原粮库的天沟上
• 天沟边缘已预埋钢筋或混凝土预埋件，确保连接点牢固
• 在预埋件上焊接304不锈钢钢板作为垫板
• 不锈钢钢板表面平整光滑，为拱形板材提供稳定的支撑面
• 不锈钢材料具有耐腐蚀性，特别适合粮库潮湿环境

板材铺装与连接工艺

• 工厂成型：钢板通过屋顶成型机连续冷模滚压，成带有横向波纹的拱形槽板
• 模块组装：在工厂采用自动封边机将若干槽板按设计拼装成整体板块
• 现场吊装：用起吊机械将拼装成型的板块吊至屋顶圈梁（边梁）位置进行初期固定
• 机械咬合：若干模块板块在屋顶通过二次机械咬合，形成完整的屋面系统
• 自攻螺钉锚固：在每个接缝位置用高强度自攻螺钉多点锚固，确保防漏性能

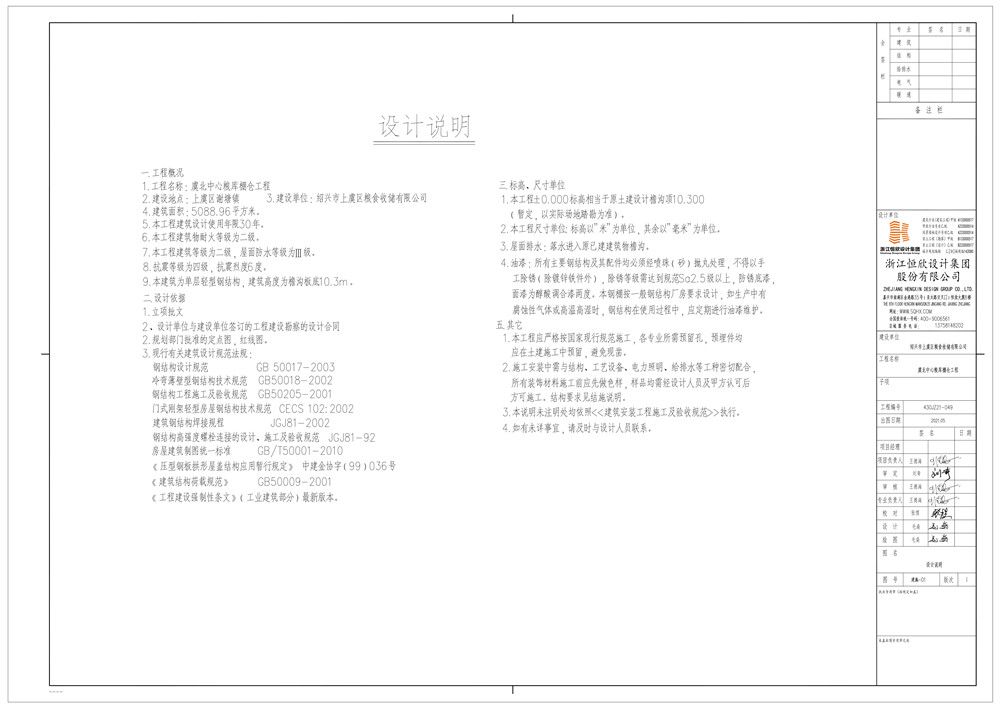

设计依据与规范要求

本工程遵循以下国家及行业标准：

• 《钢结构设计规范》（GB50017-2003）
• 《冷弯薄壁型钢结构技术规范》（GB50018-2002）
• 《钢结构工程施工及验收规范》（GB50205-2001）
• 《门式刚架轻型房屋钢结构技术规范》（CECS102:2002）
• 《建筑钢结构焊接规程》（JGJ81-2002）
• 《建筑结构荷载规范》（GB50009-2001）
• 《压型钢板拱形屋盖结构应用暂行规定》（中建金协字(99)036号）
• 《工程建设强制性条文》（工业建筑部分）最新版本

建筑等级与性能指标

• 建筑等级：二级
• 耐火等级：二级
• 屋面防水等级：四级
• 抗震设防烈度：6度
• 抗震等级：四级
• 设计使用年限：30年
• 维护周期：可达20~30年，无需频繁维修

性能指标与耐久性

承载与防护能力

• 极限风速：可承受160km/h强风（相当于12级台风），保持结构完整
• 积雪承载：可承受148kN/㎡的雪载，绍兴地区的冬季积雪完全满足
• 防水等级：四级防水标准，机械咬合接缝和自攻螺钉配置确保完全防漏
• 耐腐蚀性：热镀锌彩涂工艺+304不锈钢垫板，双重防腐，抵抗粮库环境的潮湿和化学腐蚀

长期耐久性设计

• 设计使用年限30年，超长的服务周期满足粮食储备设施的长期需求
• 无需大规模维修，只需定期检查接缝和防水胶条
• 若出现局部损坏，可快速替换单个板块，无需拆除整个屋面
• 热镀锌和彩涂组合防护系统在30年内不会出现严重锈蚀

常见问题

为什么选用无梁设计而不是传统檩条屋面？

无梁设计利用拱形波纹板自身的拱形曲线和波纹肋增强的刚度，完全满足承载需求。相比有梁屋面，无梁设计节省了檩条和屋架的材料和制作费用，现场安装更快，内部空间更开阔。对于粮食储备库这样需要充分利用空间的建筑，无梁屋顶的优势非常明显。

绍兴地区降雪较多，148kN/㎡的雪载是否足够？

148kN/㎡的设计雪载已经超过绍兴地区的历史最大积雪对应的荷载（通常在80~100kN/㎡）。设计中还考虑了安全系数和动态荷载（积雪滑动冲击等），所以这个规格对绍兴地区完全适用。即使在极端降雪年份，屋顶结构也能安全承载。

既有粮库改造，新屋面会不会对原有结构造成问题？

不会。新屋面自重很轻，相当于原混凝土屋面自重的30%左右。同时，屋面荷载均匀分散到粮库天沟上，预埋件位置经过科学设计，确保荷载路径清晰。改造后，原有结构的安全性实际上被加强了（有新的防水覆盖），不会产生额外压力。

小结

江苏杰达钢结构工程有限公司在浙江绍兴粮库无梁拱形屋面项目中，采用914-610型无梁拱形彩钢板、304不锈钢垫板和机械咬合工艺，实现了轻质、快装、防漏、耐久的完整解决方案。该项目充分体现了现代轻钢屋面技术的优势，为既有粮库改造和新建粮食储备设施提供了可靠、经济的屋顶选择。
