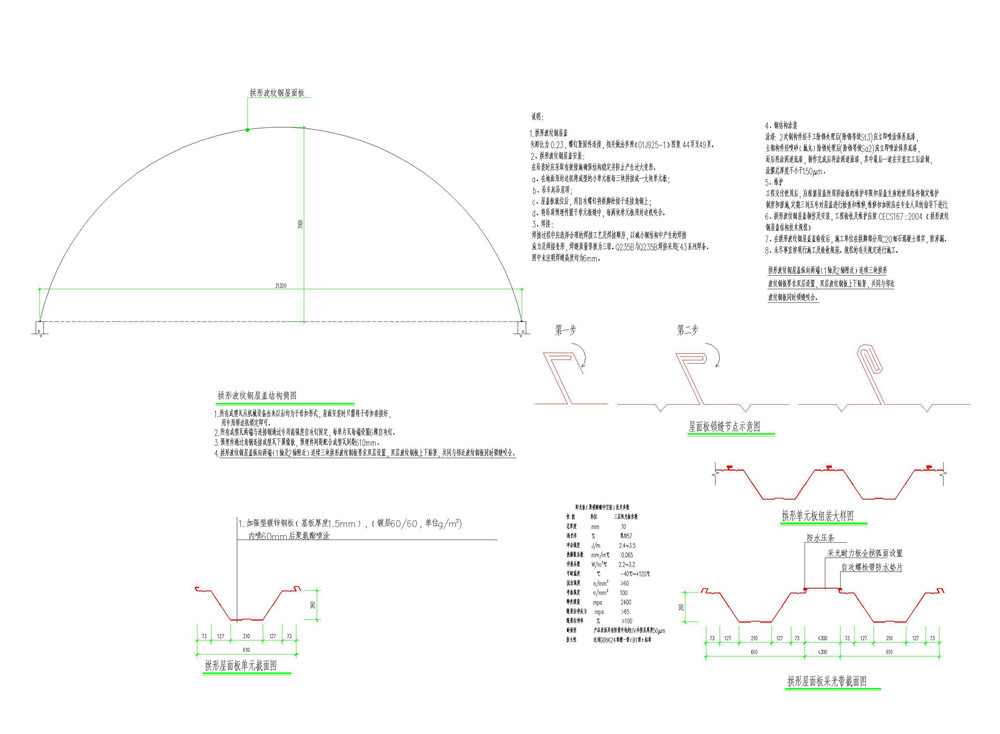

落地拱形波纹屋盖设计施工大样指南

落地拱形波纹屋盖是拱形波纹钢屋盖的一种特殊结构形式，采用21.32米跨度、914-610型板材、波高260mm、矢跨比0.23的设计参数，通过子母扣咬合、自攻螺钉固定、双层端部加强和C20混凝土拱脚填实，实现自立式拱形覆盖方案。

落地拱形屋盖的结构特点

什么是落地拱形屋盖

落地拱是拱形波纹钢屋盖表现形式的一种，相比需要支撑框架的拱形屋盖，落地拱的两个拱脚直接支撑在基础或地面上，无需钢柱或横梁支撑。这种设计特别适合跨度不超过25米的建筑，节省了中间支撑结构的成本，增加了内部空间的开放度。21.32米的跨度是落地拱的典型应用范围。

矢跨比与结构稳定性

本项目的矢跨比为0.23，即拱高约为跨度的23%。这个比例在拱形结构中属于合理范围，既能提供良好的跨度承载能力，又不至于拱高过大而浪费室内高度。较陡的拱形（矢跨比高）结构自稳定性更强，0.23的比例在21.32米跨度下，拱高约为4.9米，为中等拱形设计，兼顾了承载和空间利用。

板材与波纹设计参数

914-610型板材规格

• 板型编号：914-610，这是标准的拱形波纹钢板型号
• 波高：260mm，指波纹从最低点到最高点的垂直高度
• 板宽：914mm，标准宽度便于运输和安装
• 波距：610mm，指相邻两个波纹顶点之间的水平距离
• 厚度：通常1.0~1.5mm，根据跨度和荷载选择
• 材料：热镀锌彩涂钢板，TS280GD或TS350GD，强度设计值235~350MPa

波纹高度与刚度的关系

260mm波高在同厚度的板材中能提供极强的刚度。波纹的纵向肋作用类似于梁的腹板和翼缘，大大增加了抗弯刚度。通过波纹设计，薄板材也能跨越21米以上的距离。波高越大，刚度提升越明显，但也会增加板材成本。914-610型的260mm波高是实际工程中最常用的规格。

子母扣咬合与锁边工艺

子母扣设计原理

• 机械成型：所有成型瓦从机械设备出来后均为子母扣形式，这是工厂制造的标准
• 子扣设计：板材的一侧凸起形成"子"扣，另一侧凹陷形成"母"扣
• 母扣接纳：相邻两块板材的子母扣可互相套接，形成紧密的纵向连接
• 防漏机制：子母扣的重叠设计使雨水无法从接缝处渗入，防漏性能可靠

锁边机操作工艺

• 地面预拼接：在地面用专用锁边机将小单元板每三块拼接成一个大单元板
• 机械咬合：锁边机通过轧辊压力，将相邻板材的子母扣紧紧压合
• 密闭效果：经过锁边机处理的接缝可达到完全气密、水密的效果
• 屋顶二次锁合：屋顶就位后，预埋件之间的板缝再用锁边机进行二次咬合，确保整体密闭
• 无需焊接：子母扣和锁边工艺完全替代了传统的焊接接缝，加快了安装速度

自攻螺钉固定与预埋件系统

自攻螺钉的配置

• 螺钉规格：高强度自攻螺钉，通常为Φ6.3×25或Φ6.3×30
• 固定位置：所有成型瓦两端与连接钢通过自攻螺钉固定
• 数量要求：每单片瓦每端设置6棵自攻螺钉，确保可靠的端部固定
• 防松设计：自攻螺钉经锁边机压合后，与板材形成机械锁紧，不易松动
• 钉孔隔离：钉孔采用防水胶垫或防水圈，防止水从螺钉孔渗漏

预埋件与支撑系统

• 预埋件作用：承受拱脚处的竖向和水平荷载，是整个结构的主要支撑点
• 预埋件间距：配合成型瓦间距610mm，通常每610mm设置一个预埋件
• 连接方式：预埋件通过角钢连接成型瓦下翼缘板，形成刚性支撑
• 防水处理：预埋件与板材接缝处采用防水胶带或防水涂料密封

端部加强与双层设置

纵向两端的双层加强

• 双层范围：拱形波纹钢屋盖纵向两端（1轴及2轴附近）连续三块需要双层设置
• 加强目的：端部是拱脚承重最集中的位置，也是风力最容易作用的部位
• 双层配置：双层波纹钢板上下贴紧，共同与邻近波纹钢板同时锁缝咬合
• 承载能力：双层设置使端部的刚度和承载能力成倍增加，提高了整体稳定性
• 防漏能力：双层板的重叠也增强了端部的防漏性能，防止端面积水

安装工艺与施工流程

吊装前准备

• 检查预埋件位置和标高，确保符合图纸要求
• 清理基础面，去除灰尘、油污，确保平整
• 检查成型瓦质量，确保无损伤、无变形
• 准备吊车和专用吊具，制定吊装方案

地面拼接阶段

• 在地面按设计顺序排列小单元板
• 用专用锁边机将每三块小单元板拼接成大单元板
• 检查各拼接缝，确保子母扣完全咬合，无开缝
• 准备吊带和吊点，确保吊装过程中不发生变形

屋顶吊装与就位

• 用吊车起吊大单元板至屋顶，采取有效措施确保结构稳定
• 屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 将吊顶预埋件置于单元板缝中，逐块固定
• 屋顶每两块单元板用锁边机进行二次咬合，形成整体

防变形措施

• 吊装时采取有效措施防止产生过大变形
• 屋顶就位前后，用经纬仪检查拱线形状，确保符合设计
• 安装完成后，进行全面的变形检查和测量

焊接与钢结构涂装

焊接规范要求

• 焊接工艺：选择合理的焊接工艺及顺序，减小焊接应力及变形
• 焊缝质量等级：为三级
• 焊条选择：Q235B与Q235B焊接采用E43系列焊条
• 焊脚尺寸：图中未注明焊缝高度均为6mm
• 焊缝检查：所有焊缝进行100%外观检查，必要时进行超声波探伤

钢结构防腐涂装

• 手工除锈：手工除锈处理（除锈等级St3）后立即喷涂保养底漆
• 喷砂除锈：主钢构件经喷砂/抛丸除锈处理（除锈等级Sa2）后立即喷涂保养底漆
• 涂漆次数：保养底漆后涂两道底漆，制作完成后涂两道面漆
• 最后一道：最后一道面漆在安装完工后涂制
• 涂膜厚度：总厚度不小于150μm，确保长期防腐效果

拱脚处理与防水防渗

C20细石混凝土填实

• 填实位置：在拱形波纹钢屋盖验收后，在拱脚部分用C20细石混凝土填实
• 防渗漏目的：拱脚是最容易积水和漏水的位置，混凝土填实完全阻断水路
• 施工工艺：混凝土应分层浇筑和振捣，确保密实，无蜂窝和空洞
• 养护期限：混凝土养护不少于7天，确保强度达标

运维与维护

维护制度的制定

• 工程交付使用后，应根据屋盖所用彩涂板的维护年限和屋盖支座使用条件制定维护制度
• 定期三到五年对屋盖进行全面检查和维修
• 维修和加固应在专业人员的指导下进行
• 重点检查：子母扣接缝、自攻螺钉、预埋件连接、防水涂料等

常见问题处理

• 接缝渗漏：检查子母扣咬合是否松动，必要时用专业工具重新压合
• 螺钉松动：定期检查自攻螺钉，发现松动立即拧紧或更换
• 涂料褪色：在太阳暴晒位置，可每5~10年补涂一次面漆
• 大风损坏：台风或强风后，检查屋顶是否有变形或开缝，必要时修复

设计与验收标准

本工程的制作、安装、验收及维护应按CECS167:2004《拱形波纹钢屋盖结构技术规程》执行，该规程是拱形屋盖行业的标准规范，对材料、施工、质量等都有明确规定。同时，未尽事宜按现行施工及验收规范、规程的有关规定进行施工。

常见问题

为什么要进行双层端部加强？

拱形屋盖的两个拱脚是主要受力点，特别是落地拱直接支撑在地面上，这里承受的竖向荷载和水平推力最大。同时，端部也是风力最容易作用的地方。双层设置大幅提高了这些位置的刚度和承载能力，防止端部在大风或长期荷载下出现过大变形或破裂。

子母扣咬合能完全防止漏水吗？

子母扣咬合加上锁边机的压合，确实能实现气密和水密。雨水沿屋面向下流动时，遇到子母扣接缝会被引向下方，水无法穿过接缝进入室内。但任何接缝处理都需要配合防水胶带和日常维护，才能确保长期防漏。

落地拱是否需要内部支撑梁？

完全不需要。落地拱的优势就在于拱脚直接支撑在地面，拱形曲线自身提供了足够的承载能力和稳定性。这样可以完全开放内部空间，便于物料堆放和机械使用，比有梁屋顶节省空间和成本。

小结

江苏杰达钢结构工程有限公司在落地拱形波纹屋盖项目中，通过914-610型板材、260mm波高、0.23矢跨比的精准设计，子母扣咬合和锁边机工艺的可靠连接，端部双层加强和C20混凝土拱脚填实的防护措施，以及严格的钢结构涂装和定期维护计划，成功实现了21.32米跨度的自立式拱形覆盖。该方案特别适合工业厂房、仓储设施等对内部空间开放度要求高的建筑。
