福建福州村镇农贸市场拱形屋顶图纸

拱形屋顶厂家 2021-11-06 23:51:51 图纸图集 3182 ℃ 1 评论

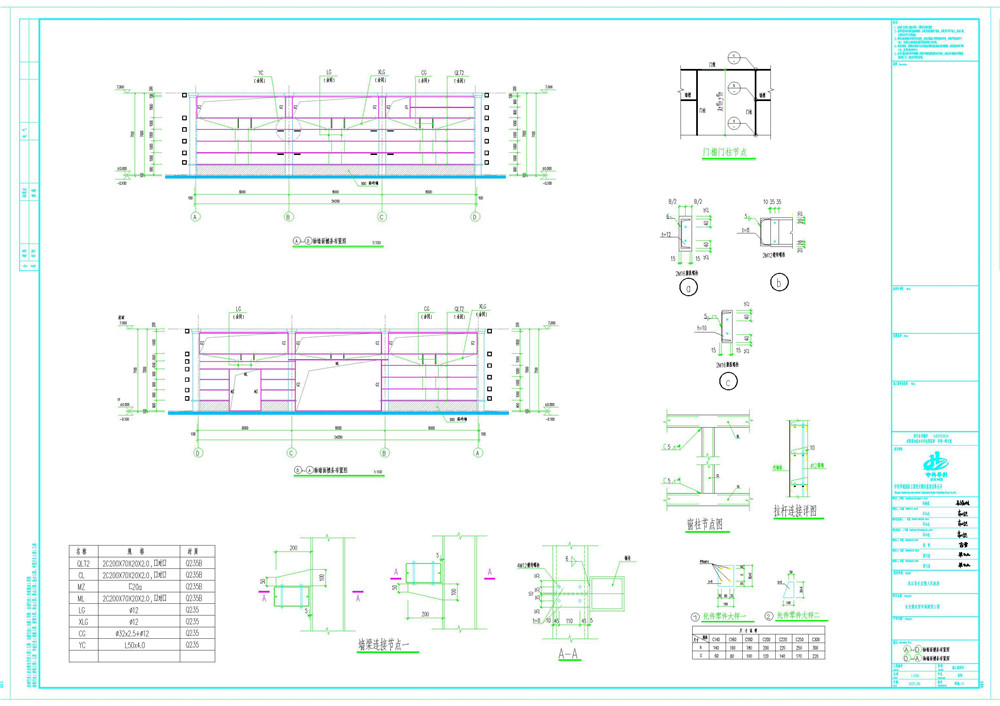

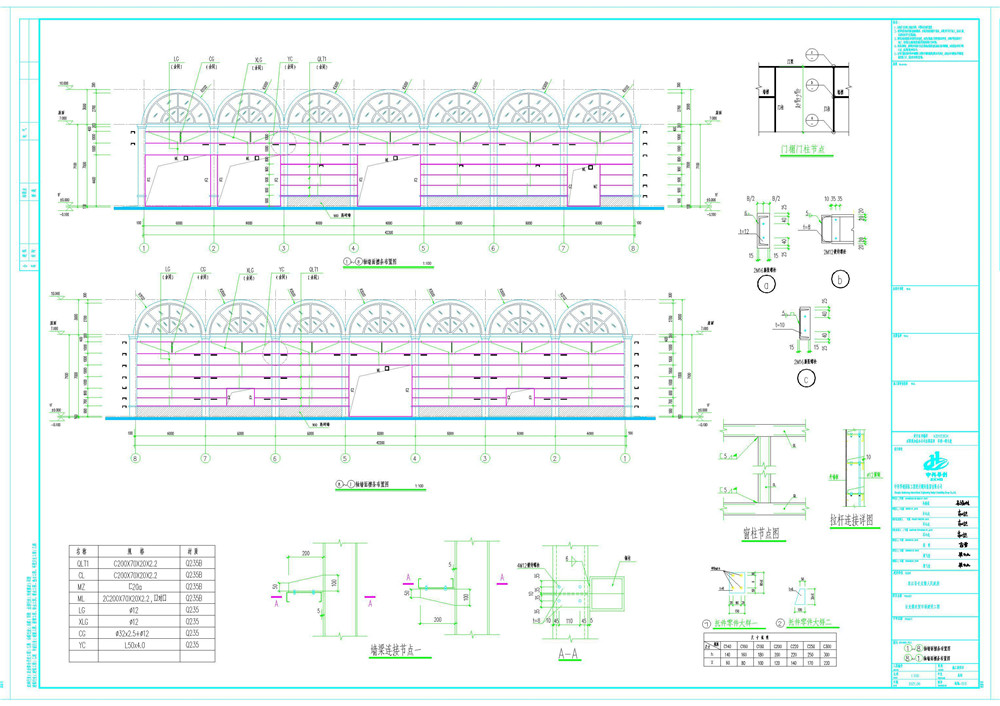

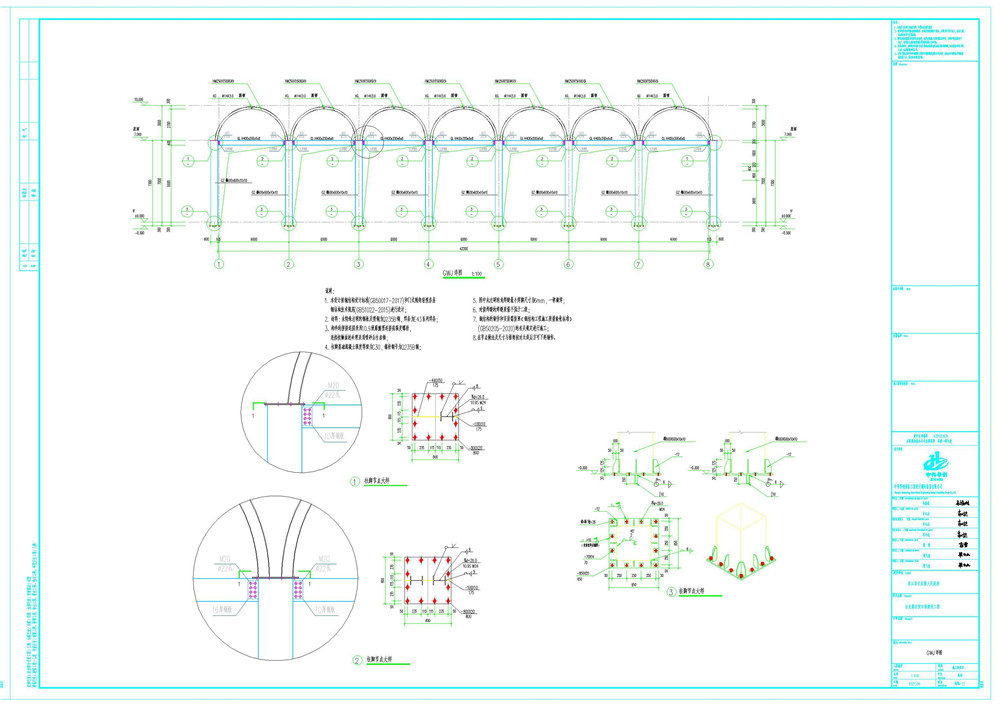

本图中所示的是位于福建福州某个农贸市场拱形波纹钢盖的图纸，该农贸市场的跨度为24.2米，长度为42.2米，农贸市场的建筑面积为1008平方米。

该农贸市场作为某些村镇秦时明月农贸市场炫耀拱形波纹钢屋盖结构，主要是因为本结构施工速度快，造价较低，能够极快地解决流动商贩随地经营的问题，方便大家在统一的市场内销售。

农贸市场采用拱形波纹钢屋盖结构，可以在极短的时间内打造出这个农贸市场，能够有效的解决流动商贩的问题。

1.型钢、组成钢柱、钢梁的钢板及梁柱端头板、加劲肋材质采用Q235B钢,其质量标准应符合<<碳素结构钢GB/T700-88>>,<<低合金高强度结构钢GB/T1591-2018>>规定的要求,保证其抗拉、强度、伸长率、屈服点,碳、硫、磷的极限含量。

2.本工程采用的钢材除满足国家材料规范要求外,地震区还应满足下列要求:

1)钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。

2)钢材应具有明显的屈服台阶,且伸长率不应小于20%%%。

3)钢材应具有良好的焊接性和合格的冲击韧性。

4)承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证,对焊接结构尚应有碳含量的合格证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。
