江苏扬州陈集拱形屋顶简易罩棚施工图

拱形屋顶厂家 2022-06-07 21:09:13 图纸图集 1487 ℃ 0 评论

江苏杰达钢结构工程有限公司位于江苏盐城，所以在江苏省内的很多地级市都施工了拱形屋顶工程。

这是位于江苏扬州城际某粮食储备库的拱形屋顶简易罩棚的图纸，今天我们就来了解一下这一栋简易罩棚的设计方案。

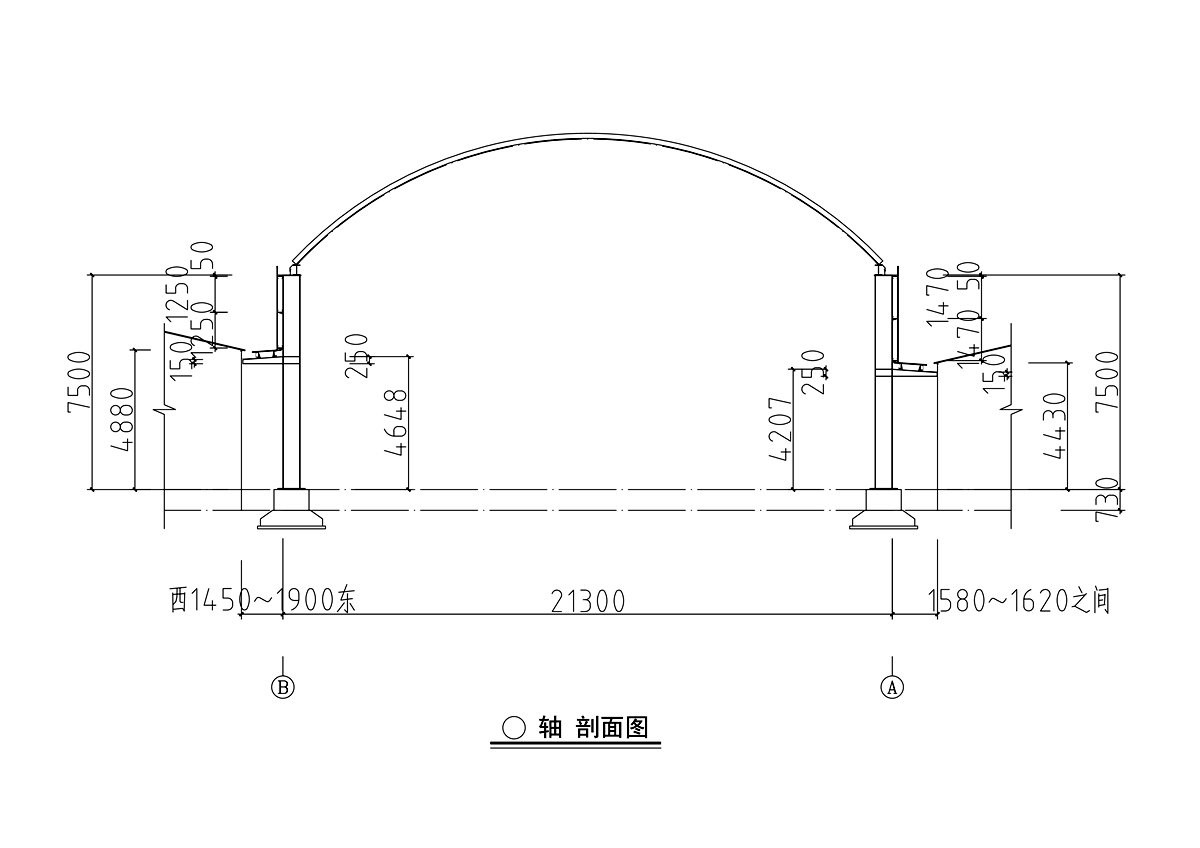

如下图所示，是这一栋拱形屋顶结构形式的简易罩棚的剖面图，可以看到使用的是钢结构作为钢柱，在钢柱的上方安装了H钢以及不锈钢天钩，我们的拱形屋顶就安装在这个不锈钢天沟的上方，引水到天沟内侧。

从下文中所示的图纸中，我们可以看到该栋简易罩棚的跨度为21.3米，墙体原有结构墙体的高度为4.5米，现增加钢柱高度为2.5米。

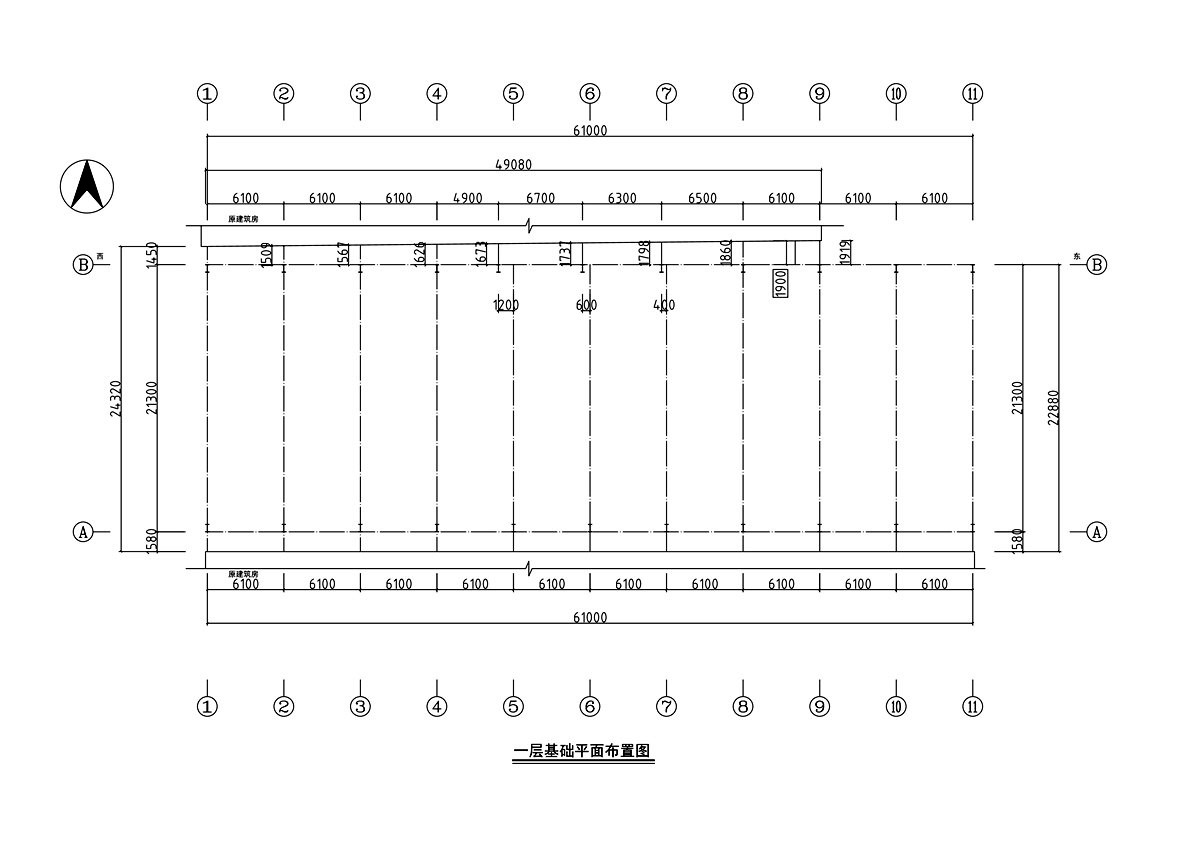

下图为这拱形屋顶简易罩棚的一层基础平面布置图，我们可以看到原有建筑厂房的柱间距为6.1米，总长度为61米。

图纸中所示的拱形屋面结构形式的仓间罩棚已经施工完成了，正好我们还没有工程案例，下面我们来欣赏一下这栋拱形屋面中的竣工图片。
