广东东莞拱形屋顶车库钢板施工工程

广东东莞金属拱形屋顶车库项目是工业建筑中的典型应用。该项目采用拱形无梁钢板屋面结构，屋面材料为0.8mm厚914-60型拱形波纹彩钢瓦，展开面积1740平方米。山墙采用0.8mm暗扣式波纹板，收边使用0.8mm厚度泛水板。整个项目充分体现了金属屋顶在车库建筑中的优势，是南方地区工业建筑的常见形式。

工程基本参数

• 项目地点：广东东莞
• 建筑用途：车库
• 屋面形式：拱形无梁钢板屋面
• 屋面展开面积：1740平方米
• 屋面板厚度：0.8mm
• 屋面波纹规格：914-60型拱形波纹
• 屋面板材：拱形波纹彩钢瓦
• 山墙板材：0.8mm厚暗扣式波纹板
• 收边板材：0.8mm厚泛水板
• 防腐涂层：彩色涂层钢板

屋面与山墙系统设计

拱形屋面结构

• 屋面形式：无梁拱形设计，跨度及高度根据车库功能确定
• 板材规格：0.8mm厚度，914-60型波纹
• 波纹特性：914mm波距，60mm波高，结构强度高
• 展开面积：1740平方米，规模中等
• 防水性能：波纹设计保证良好的防水效果
• 承载能力：0.8mm厚度足以承担车库屋面荷载
• 施工优势：无需内部支梁，空间开敞

山墙与收边设计

• 山墙板材：0.8mm厚度18-77.5-315型暗扣式波纹板
• 暗扣特性：相邻板材之间采用暗扣连接，外观简洁
• 防风性能：暗扣设计防止风吹和板材错位
• 保护功能：山墙保护拱形屋顶侧边和内部空间
• 收边处理：使用0.8mm厚泛水板进行专业收边
• 泛水板功能：防止雨水从屋面边缘渗入
• 整体效果：屋面、山墙、收边系统协调配合

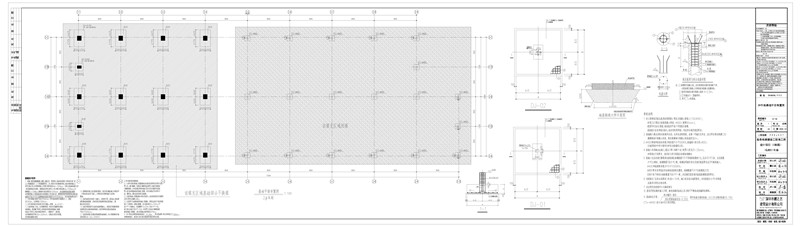

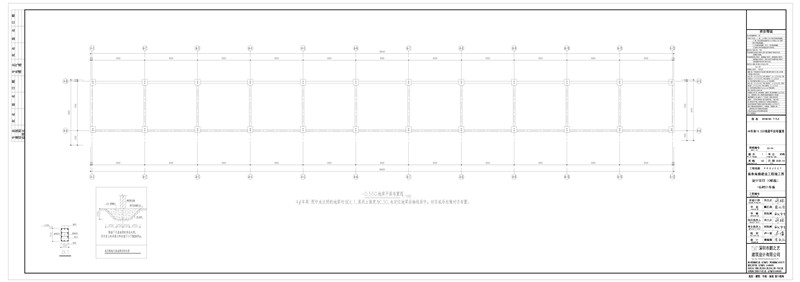

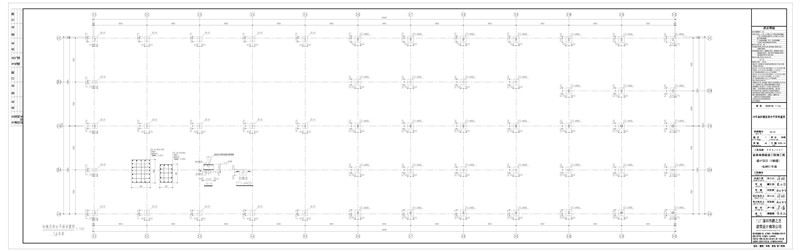

钢结构制造与加工要求

檩条与连接件

• 檩条及墙梁：采用M12镀锌螺栓固定于檩托板
• 打孔处理：标准孔径13.0mm（除特殊注明外）
• 螺栓规格：M12镀锌螺栓，防腐性能强
• 钻孔直径：比螺栓直径大1.5~2.0mm
• 固定方式：螺栓连接简便快速，易于维护

焊接工艺要求

• 焊接工艺：选择合理的焊接顺序，减小焊接应力和变形
• 自动焊接：组合H型钢腹板与翼缘采用自动埋弧焊机焊
• 焊接质量：四道连接焊缝均应双面满焊，不得单面焊接
• 变形矫正：焊接产生的变形采用机械或火焰矫正
• 焊条选择：Q345钢采用E50型焊条，Q235钢采用E43型焊条
• 焊缝质量：焊缝质量除上下翼缘对接处为二级外，其余为二级
• 焊缝表面：梁柱焊缝应做成直线形或凹形，避免咬肉缺陷

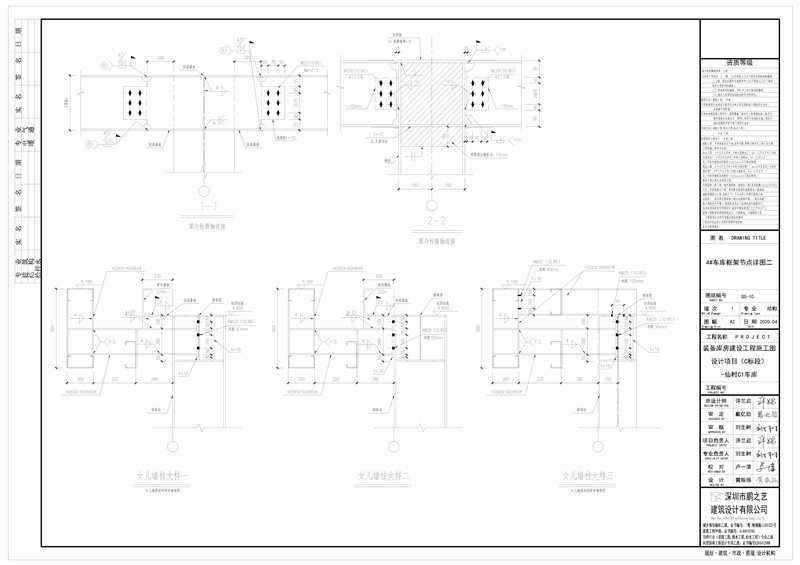

组合H型钢与拼接

• 梁上翼缘板：距端部0.15L范围内不宜拼接（L为刚架跨度）
• 下翼缘板：跨中L/3范围内不宜拼接
• 拼接处理：必要时拼接应错开200mm以上，不得同截面
• 拼接焊缝：采用加引弧板和引出板的对接焊缝
• 焊透要求：保证全焊透，焊缝质量符合标准
• 表面处理：对接焊缝表面及引弧板应打磨平整
• 腹板连接：腹板与端板连接采用双面角焊缝，厚度与腹板等厚

加劲肋与焊脚尺寸

• 加劲肋焊缝：直角焊缝始末端采用回焊措施避免弧坑
• 回焊长度：不小于3倍直角焊缝焊脚寸（≥6mm）
• 焊脚标准：未注明焊脚尺寸按设计附表规定
• 最小焊脚：不小于连接件较小厚度，一律满焊
• 质量控制：所有焊缝外观质量不低于二级标准

常见问题解答

为什么东莞地区选择0.8mm厚度的拱形屋顶而不是更厚？

0.8mm厚度在华南地区应用广泛，既能满足车库屋面的承载要求，又能降低造价。广东地区温度和湿度相对稳定，0.8mm厚度的防腐涂层足以提供长期保护。

暗扣式山墙板与普通波纹板有什么区别？

暗扣式设计使相邻板材之间形成隐蔽的连接，外观更简洁美观，同时暗扣能有效防止风吹时板材相互碰撞。对于车库这样的高档建筑来说，视觉效果更佳。

914-60型波纹相比其他波型有什么优势？

914mm波距和60mm波高的比例在拱形结构中最常见，这个波型既能提供足够的结构强度，又能在制造和安装中达到优质的控制。1740平方米的展开面积选用这个波型是行业标准做法。

小结

广东东莞拱形屋顶车库项目展现了江苏杰达钢结构工程有限公司在南方地区的工程能力。从0.8mm高精度彩钢板的选材，到914-60型和18-77.5-315型波纹的科学搭配，再到暗扣式山墙和泛水板的专业收边，每一个环节都体现了对工程细节的关注。杰达钢构在广东地区积极施工金属拱形屋顶工程，如果您有类似的车库或建筑屋顶需求，欢迎联系我们获取专业方案和服务。
