云南大理水泥厂拱形波纹钢屋盖工程

云南大理华新水泥厂的原料预处理大棚采用框架结构配拱形波纹钢屋盖体系，跨度21米、长度46米、建筑面积约1000余平方米。通过科学的材料选择、详细的设计规范和专业的施工工艺，实现了屋顶的防水、防风、耐久等多重性能要求。本文介绍该项目的主要设计要点和施工规范。

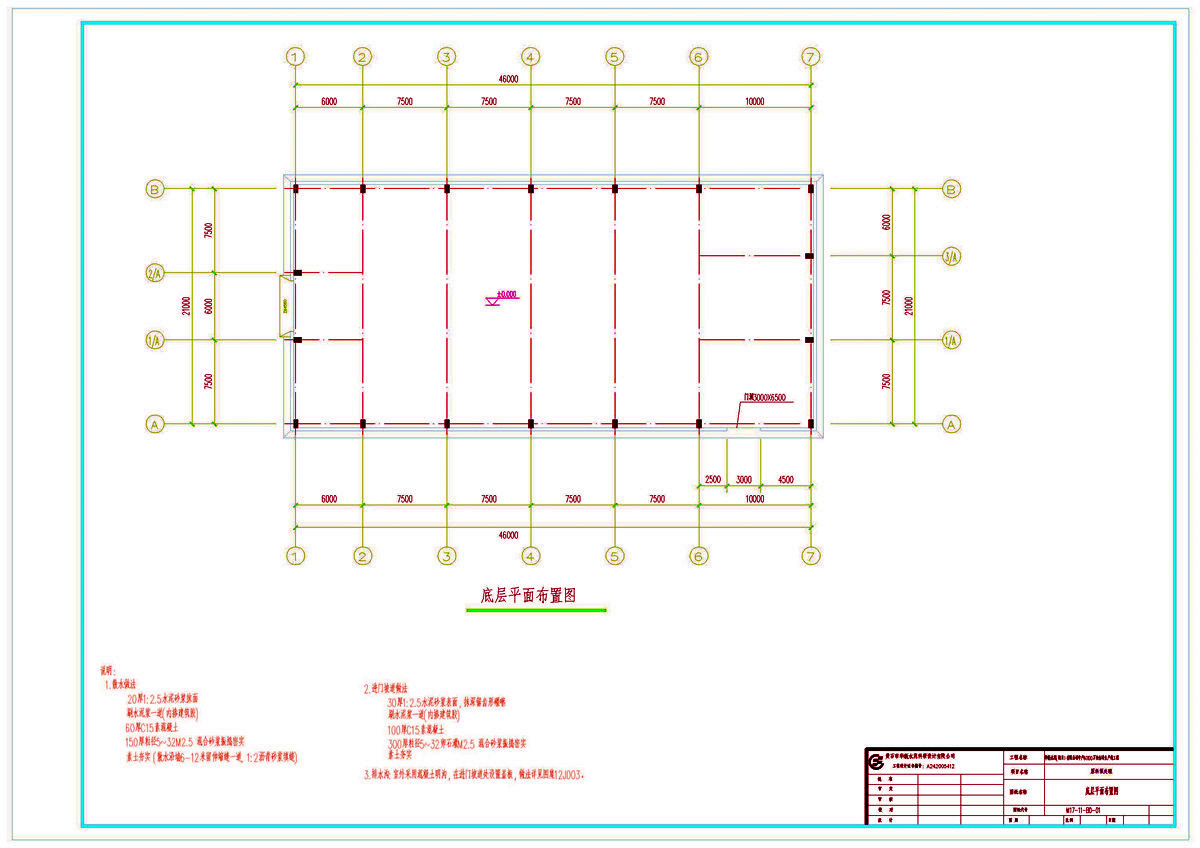

建筑规模与结构体系

该项目的基本参数与空间配置：

• 建筑跨度为21米，长度为46米
• 建筑面积约1000余平方米
• 下部结构为框架结构
• 上部结构为拱形波纹钢屋盖
• 纵向共有4个基础，横向共有7个基础

钢材选用与质量要求

钢结构材料的规范选择与质量保证：

• 钢材除满足国家规范外，还应满足：屈服强度实测值与抗拉强度实测值比值不应大于0.85
• 钢材应具有明显的屈服台阶，伸长率不应小于20%
• 钢材应具有良好的可焊性和合格的冲击韧性
• 钢材质量等级必需达到合格或合格以上
• 檩托板及次构件采用Q235-B

设计与连接规范

钢结构的构造设计和连接形式：

• 所有结构加劲板、连接板厚度均为6mm（图中特殊注明除外）
• 墙檩与檩托、隅撑以及隅撑与刚架斜梁的次要连接采用普通螺栓
• 普通螺栓应符合《六角螺栓-C级》GB5780
• 墙面采用Q235镀锌C型檩条

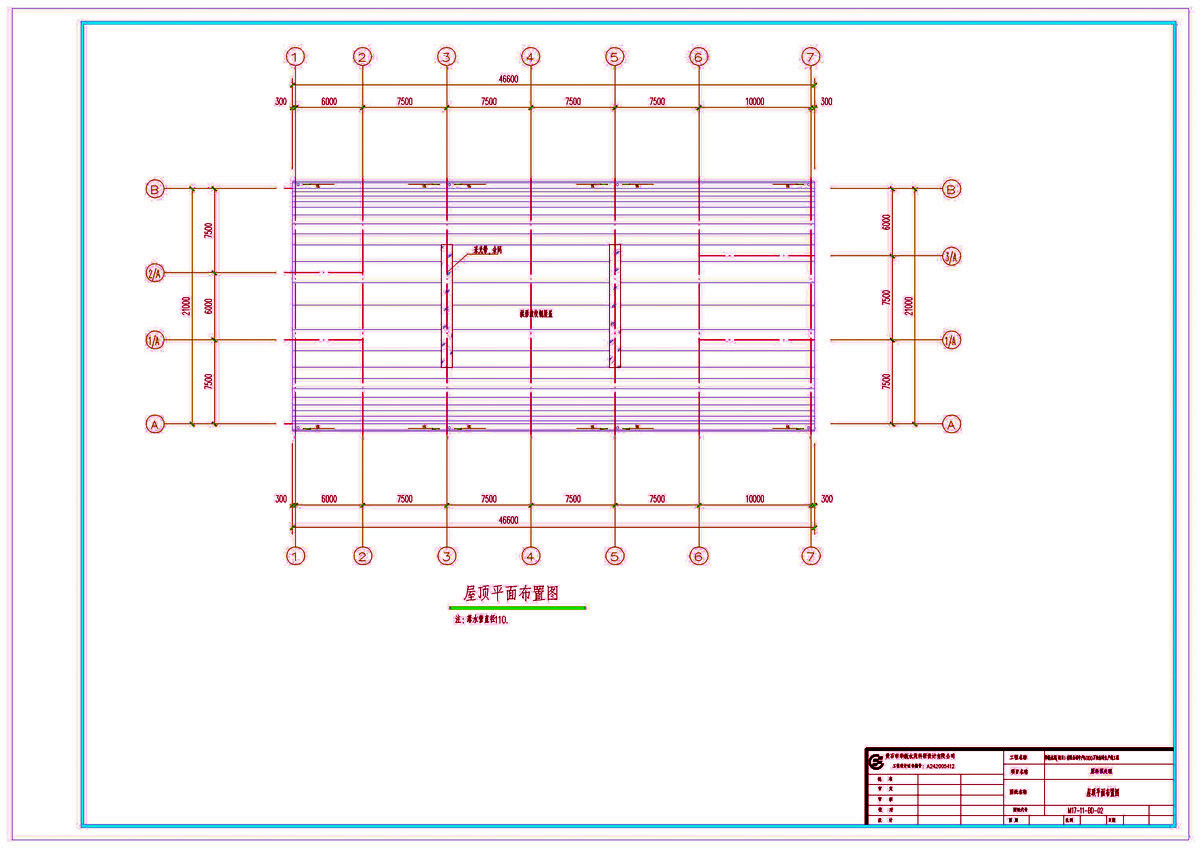

屋盖选型与材料规格

拱形波纹钢屋盖的设计和制造要求：

• 屋盖采用拱形波纹钢屋盖，颜色为深豆绿色
• 必须由具备资质的专业公司进行设计及施工
• 拱形屋盖必须采用专业的设备成型
• 必须由专业的拱形屋盖施工企业施工
• 屋盖厂家需提供屋面上部荷载的参数，以便设计人员对下部结构及基础进行复核

采光带的安装工艺

屋顶采光系统的配置和施工顺序：

• 屋顶中间共需安装两道中空式采光带
• 采光带采用中空形式，具有保温隔热作用
• 施工工艺为：先吊装拱形屋顶，仅留出采光带部分空缺
• 最后在安装这两道采光带，确保与主体屋面防水密闭

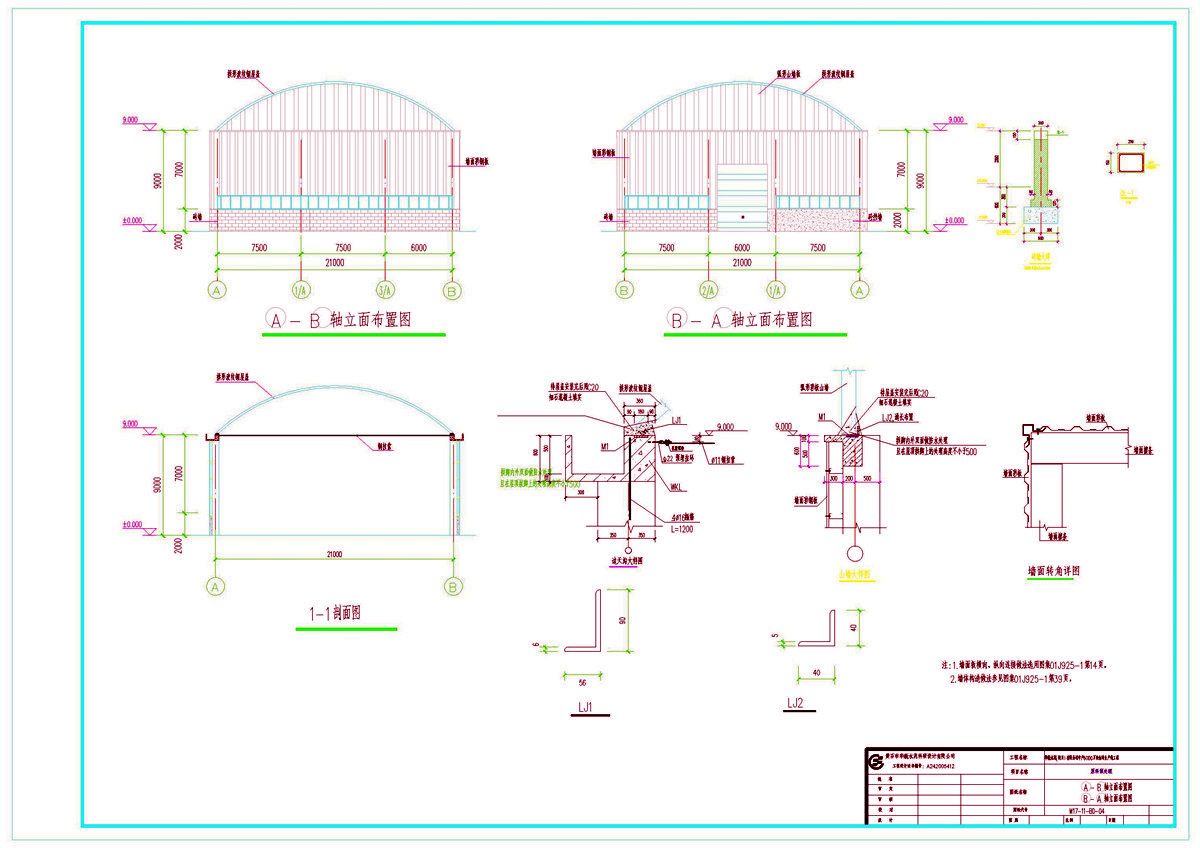

拱脚防水与混凝土处理

屋顶与下部结构的防水关键设计：

• 屋盖安装完后，拱脚处用C20细石混凝土填实
• 采用沥青对拱脚内外双面做防水处理
• 在屋顶拱脚上的防水处理高度不小于500mm
• 此措施有效防止雨水渗入，延长屋顶使用寿命

屋面安装与连接工艺

拱形屋盖现场吊装和拼装的具体步骤：

• 拱形屋盖吊装就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 每两个单元用封边机将其紧紧咬合
• 自攻螺钉型号为6.3×25mm，每块单元板每端不得少于5颗
• 确保单元板之间的连接牢固，防止接缝开裂

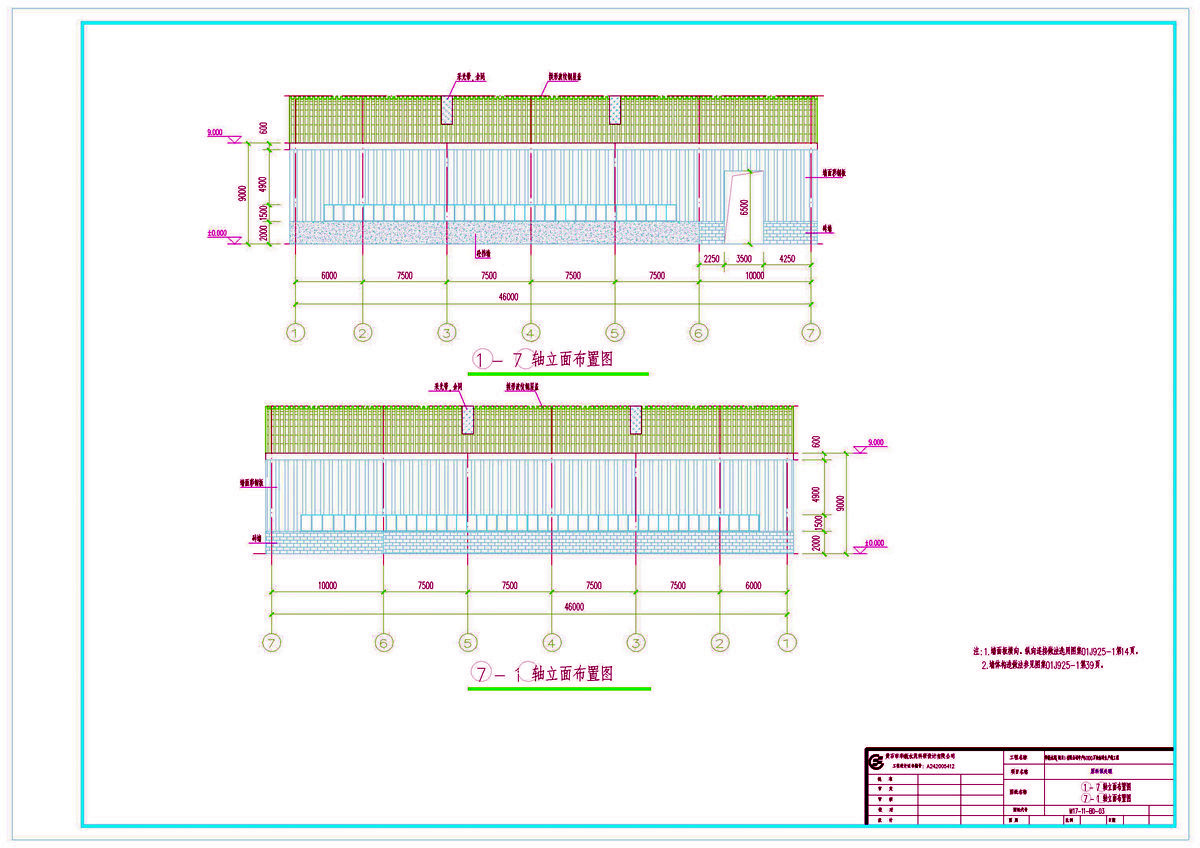

建筑布置与出入口

屋下空间的功能配置与交通流线：

• 建筑设有供物料运输车辆进出的门洞
• 两侧山墙采用同屋顶结构914-610型单元板组装
• 山墙与屋面的连接采用专门的节点设计，确保整体性
• 门洞、山墙的设计便于后期维护和物料搬运

焊接与涂装规范

钢结构焊接质量和表面防腐处理：

• 所有钢板的对接焊缝采用全熔透焊
• 翼板、腹板的对接焊缝位置错开>200mm
• 端板与柱、梁翼缘和腹板的连接为全熔透坡口焊
• 除锈：制作前钢构件表面应进行除锈处理
• 防腐涂层：红丹漆打底，深灰色防锈漆一道
• 下列部位免涂油漆：埋于混凝土中、与混凝土接触面、焊接位置、螺栓连接范围

施工周期与交付

整个工程的施工进度安排：

• 一般情况下这样的建筑施工周期大概在5天
• 屋顶的现场制作、组装、安装周期为3天
• 山墙安装时间一般为2天
• 包括验收在内，一般一周的时间就可以完成整个屋顶的交付

常见问题

为什么要采用中空采光带？

中空采光带具有保温隔热性能，在白天提供自然光照，降低用电成本；在冬季能减少室内热量散失，在夏季能降低太阳热辐射。相比普通采光带，性能更加综合。

拱脚防水为什么要做到500mm高？

500mm的防水高度能够覆盖雨水可能渗入的全部路径，包括拱脚根部的水平缝隙和竖向缝隙。同时考虑到可能的地面积水高度，确保屋面与下部结构接缝处不会被水浸泡。

为什么采用914-610型单元板做山墙？

914-610型是与屋面相同规格的波纹板，采用同一型号的单元板做山墙，便于与屋面的连接和咬合，避免不同规格板材间的尺寸不匹配和防水困难。

小结

云南大理水泥厂原料预处理大棚项目展现了拱形波纹钢屋盖在工业建筑中的应用价值。通过精选Q235-B钢材、采用全熔透焊接、做好拱脚防水、安装中空采光带等措施，确保了屋顶的结构安全性和使用性能。江苏杰达钢结构工程有限公司在此类原料堆棚、预处理车间等工业建筑屋盖工程中具有丰富的设计和施工经验，能够精确评估现场条件，选用合适的屋盖规格和材料，制定科学的施工方案，采用高效的吊装工艺，确保工程交付后具有良好的防水、防风和耐久性能，为业主长期的生产运营提供建筑保障。
