内蒙古锡林浩特仓储大棚拱形屋盖结构施工图

拱形屋顶厂家 2022-06-11 08:57:09 图纸图集 2444 ℃ 0 评论

本图纸为内蒙古锡林浩特拱形波纹钢屋盖结构的图纸，图纸中所示拱形屋顶单一的跨度为１９米，四连跨总跨度长度为８６米，单动拱形屋顶的长度为３５．８７米。

该拱形屋顶的拱高要求做到５．８ｍ，矢跨比大于常规的０．２，下面请杰达钢构的技术员吴仕款先生来看一下图纸的详细内容。

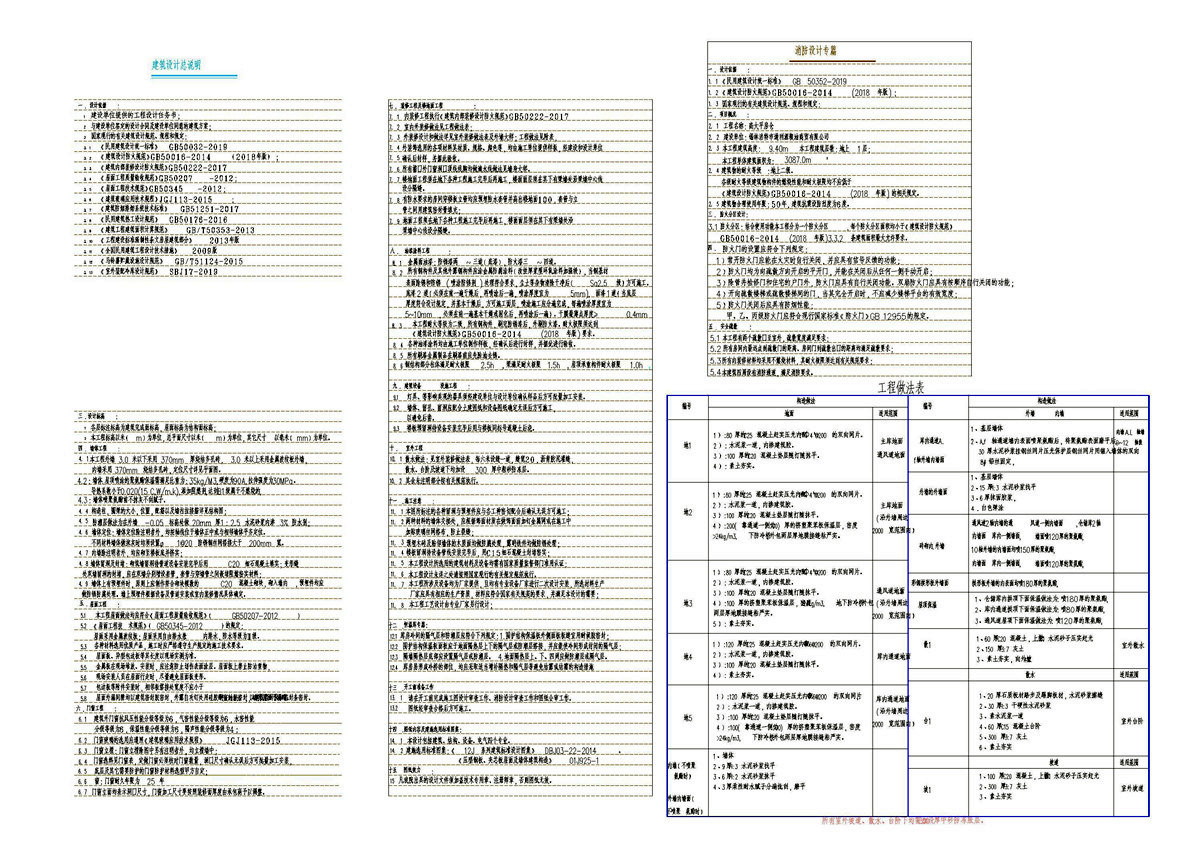

下图为该连跨拱形波纹钢屋盖结构的施工图纸，图纸中关于拱形屋面的制作有下列要求：

１、本工程屋面做法均应符合《屋面工程质量验收规范》（ＧＢ５０２０７－２０１２）

２、《屋面工程技术规范》（ＧＢ５０３４５－２０１２）的规定；屋面采用金属波纹板；屋面采用自由排水兼内排水，防水等级为Ⅱ级。

３、各种材料选用优质产品，施工时应严格遵守生产规定的施工技术要求。

４、屋面板、异型包边板等其长度以现场实测为准。

５、金属板在现场堆放、安装时，应注意防止划伤表面涂层。屋面板上禁止防治重物，

６、现场安装人员在屋面行走时，尽量避免屋面板变形。

７、包边板等附件安装时，相邻板搭接处宽度不应小于

８、屋面外漏间隙均以建筑密封胶密封，外露自攻钉处用硅胶酮密封胶密封，确保屋面不漏雨。５０ｍｍ，以建筑密封胶和密封条密封。

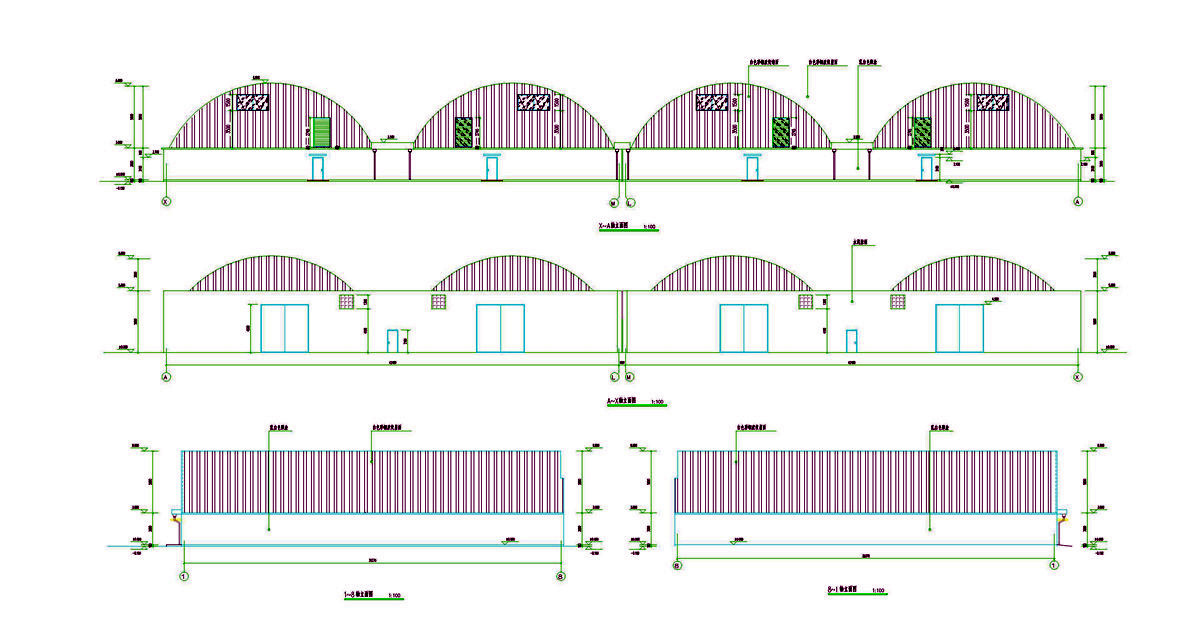

下图为拱形波纹钢屋盖的轴立面图，在立面图中我们可以看出该拱形屋顶的拱高较高，为５．８米。下部结构为框结构的地窖，露出表层以外的拱形屋顶为常见的主体部分，要求屋盖的彩板颜色为白色。

下图为拱形屋顶的里面楼面图，可以看到山墙的制作工艺：我们在安装山墙的时候需要预留检修门洞，方便对地窖内存储的物品进行检查。

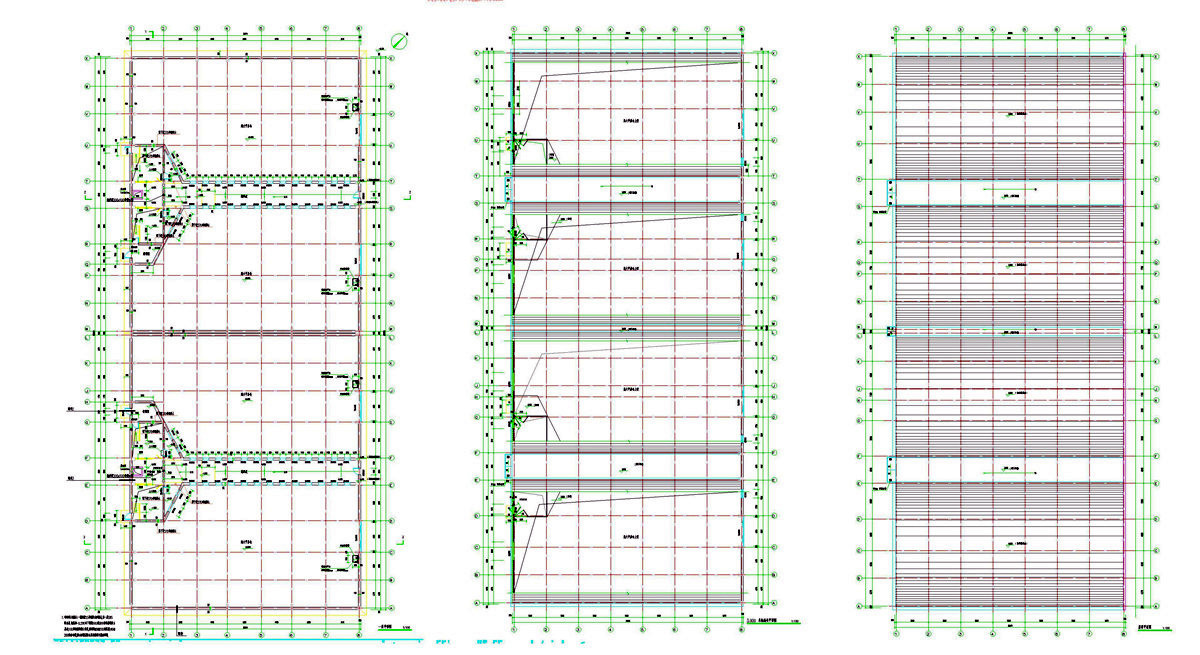

下图为该落地拱拱形波纹钢屋盖的平面布置图，可以看到该建筑为４连跨，图中说明９米高为高大平仓房的最高点，结合拱高５．８米，可以判断出下部结构的高度为３米左右。

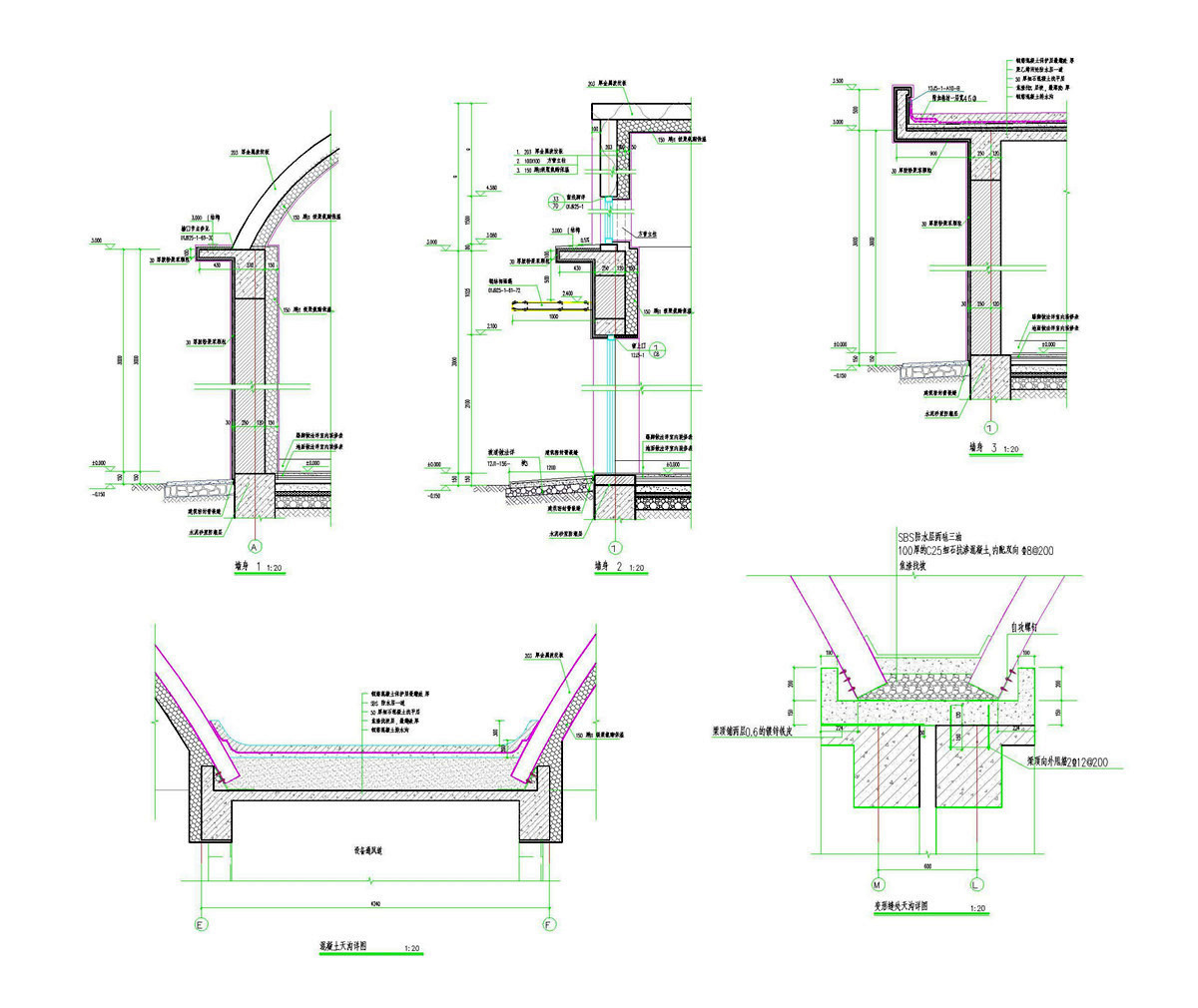

下图为拱形波纹钢屋盖的详细做法以及配套设施图，可以看到我们需要在拱形屋顶的内侧喷涂聚氨酯保温，保温层的厚度为１５０ｍｍ。

在两栋拱形屋顶交叉点　　　　需要铺盖满稀释混凝土后做上防水，铺上两层ＳＢＳ毛毡。

上面就是关于工地位于锡林浩特的四连跨落地拱形屋顶的全部图纸了，如果您有任何问题可以留言提问哦！
