贵州遵义酿酒车间拱形波纹钢屋面施工图

拱形屋顶厂家 2022-07-01 10:20:02 图纸图集 2110 ℃ 0 评论

本图纸所示的是位于贵州遵义某酒厂拱形波纹钢屋盖结构的图纸，建筑面积约5000平方米。。

酿酒厂使用钢结构极大地节省了公司的开支，原先使用混凝土加工板屋架结构的造价较高，现在使用了下部结构为钢结构，上部结构为杰达拱形波纹钢屋面结构，非常经济成本，仅为原结果的一半不到。原本投入的资金如果说投资1000平方的酿酒车间的话，那么现在付出同样的资金可以得到双倍的厂房面积。

酿酒厂的拱形波纹钢屋盖结构往往为高低跨结构，这就像钢结构，建筑的气流可以有很好的通风，满足了酿酒食粮食发酵的必要条件：使得空气充分流通，这满足了酒厂酿酒前期生产加工以及存储粮食的必要条件，所以该结构形式受到了很多酒厂老板的认可。

本份图纸设计的拱形屋顶车间跨度和大多数酒厂一样单一，跨度为15米，天钩为50公分宽，3栋车间量化为46.2米，长度为102.3米，即建筑面积约为5000平方米。下面请杰达钢构技术员吴世宽详细介绍一下图纸。

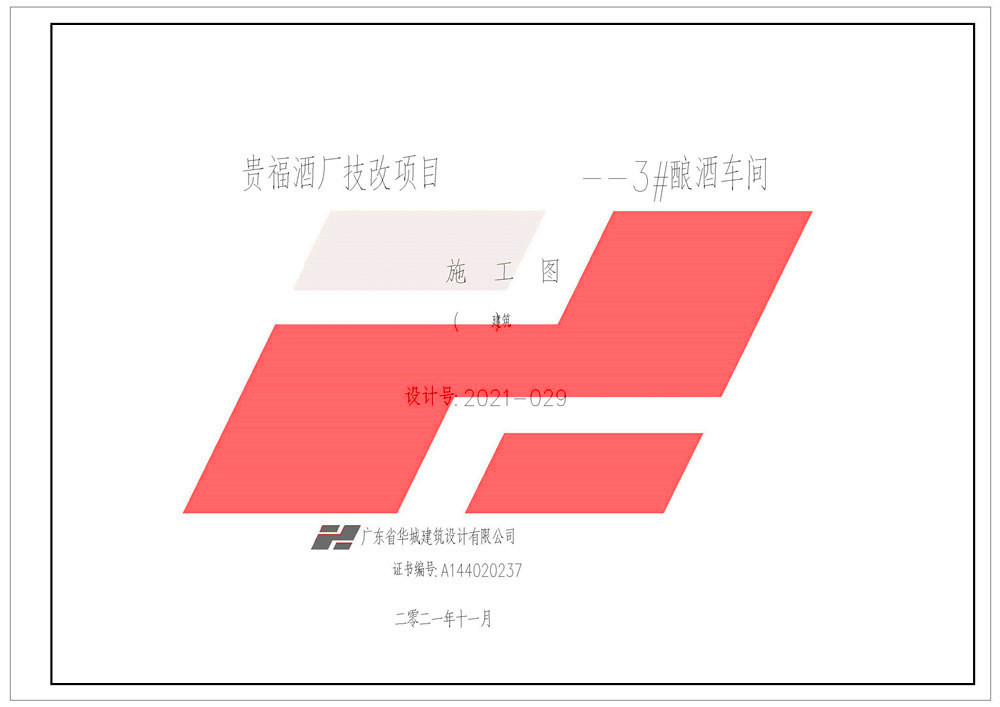

下图为该贵州酒厂拱形屋顶图纸的封面图，可以看到项目与2021年十一月实际并于当年完成施工。

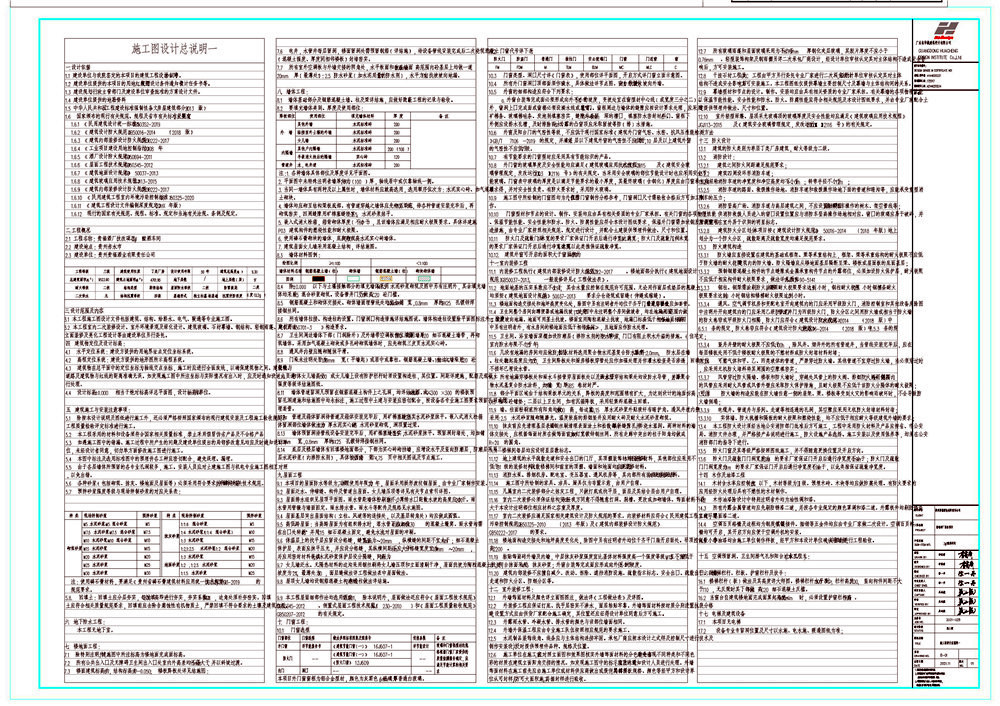

下图为酿酒厂拱形波纹钢屋面的施工图，可以看到对屋面部分工程做了如下要求：

1、本项目的屋面防水等级为二级，合理使用年限为20年，屋面采用拱形波纹钢屋面，由专业厂家制作安装。

2、屋面泛水、伸缩缝、构件及管道出屋面、女儿墙压顶等详见有关节点索引详图。

3、屋面排水组织见屋顶平面图。雨水管距墙体粉刷面不小于20，其排水口距散水坡的高度应小于200。雨水管用管箍与墙面固定。雨水排水管、雨水斗等配件及规格见水施图。

4、屋面基层突出屋面结构(立柱、风道等的连接处，以及基层转角处)均应做成圆弧。

5、高低跨屋面:当高跨屋面为有组织排水时，落水管下应加设400X400X30的混凝土簸箕。雨水管均需在出口处转折45%%D并用C15细石混凝土固定，避免水流对屋面的冲刷。

6、保温层上的找平层应留设分格缝，缝宽宜为5mm~20mm，纵横缝的间距不宜大于6m;细石混凝土保护层，表面应抹平压光，并应设分格缝，其纵横间距不应大于6m，分格缝宽度宜为10mm~20mm，并应用密封材料嵌填水泥砂浆保护层设分隔缝，间距为1m

7、女儿墙泛水、无隔热材料的边沟采用钢丝刷将女儿墙压顶和立面清刷干净，屋面找坡为陶粒混凝土找坡，坡度为2最薄处为30，面层缝做法详工程做法表中屋面做法。

8、屋顶女儿墙均设钢筋混凝土构造柱，构造柱做法详结施。

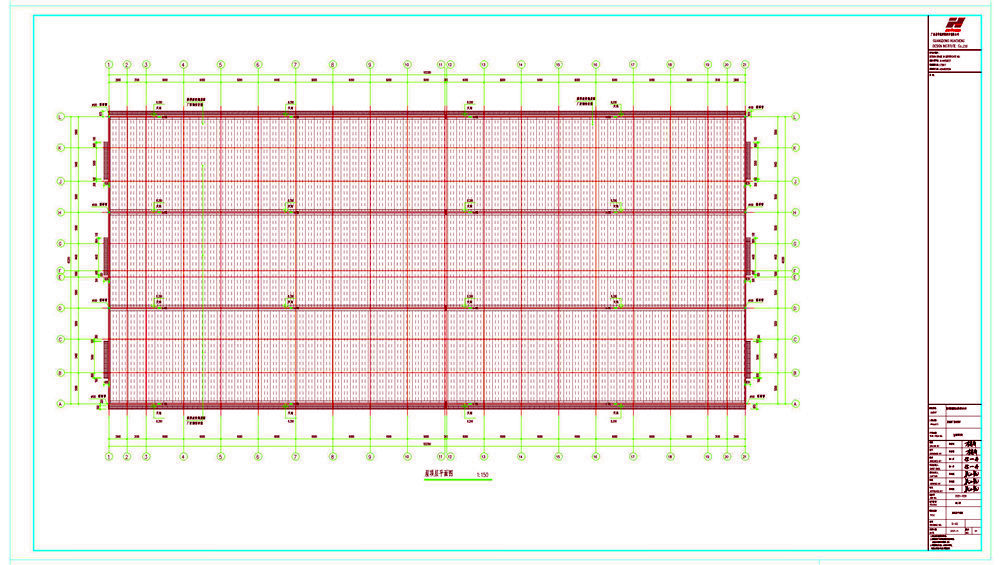

下图为基础层平面布置图，可以看到建筑的总跨度为46.2米，单一跨度为15.3米，长度为102米。

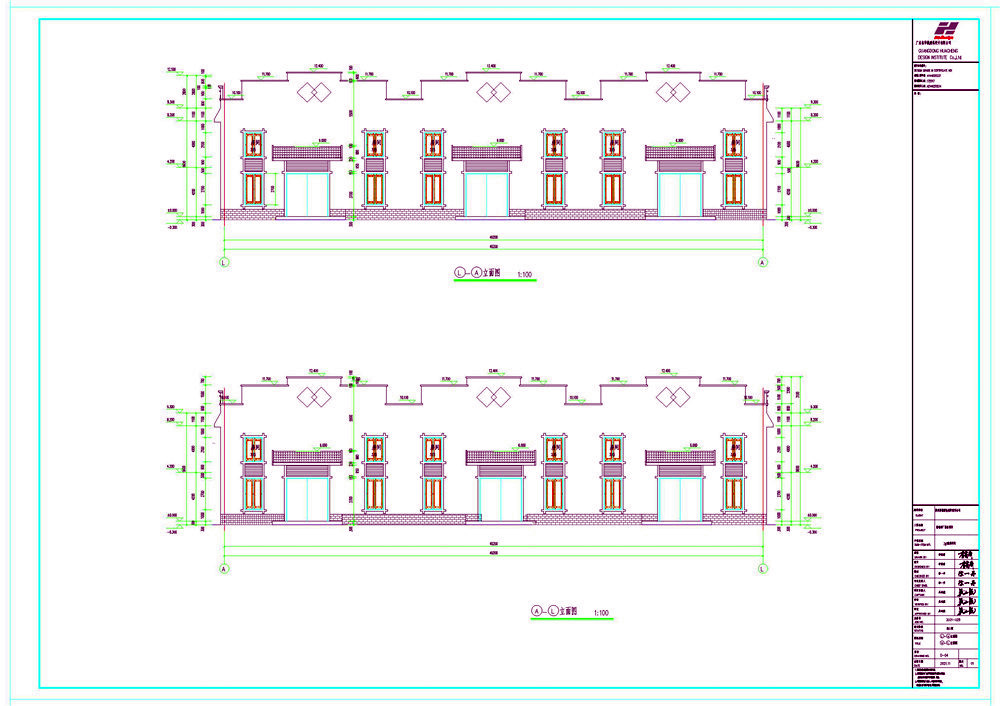

下图为该酿酒车间的立面图，侧面山墙处做了造型，实际为拱形屋面结构在背后。

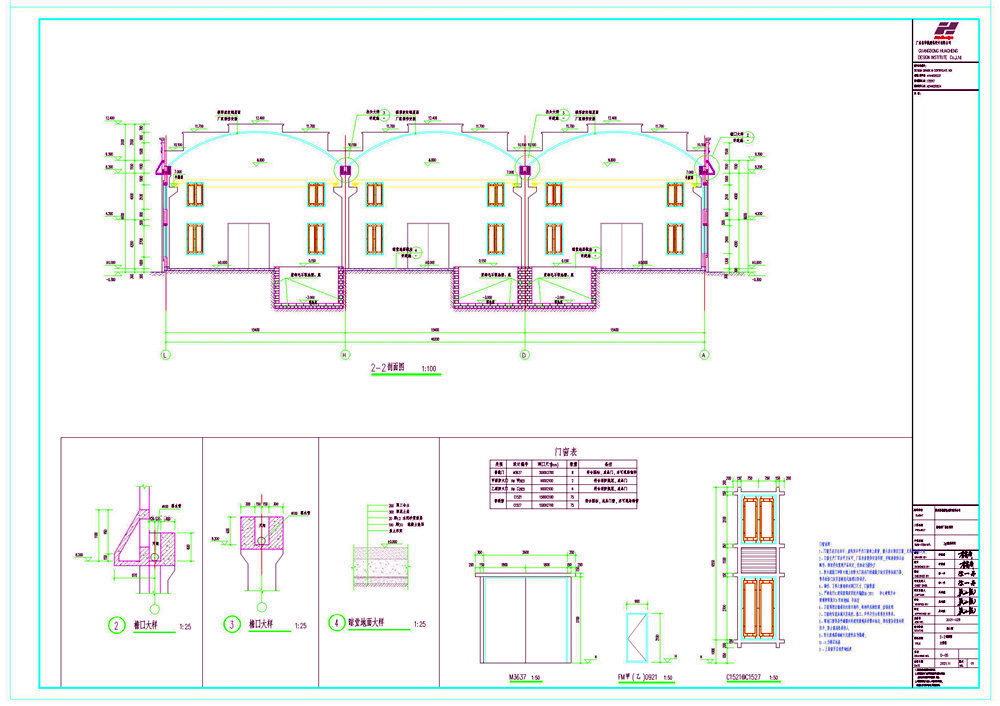

下图为酿酒车间的立面图，我们可以看到它的下部结构为钢结构，其中已经安装了行车梁并附有行车，上部结构为中心屋顶结构，跨度为三米。

上面就是本栋酿酒车间采用钢结构形式加拱形波纹钢屋面形式的全部施工图纸了，如果你有任何问题可以留言哦。
