山东青岛某物料棚高强拱屋面板图纸

拱形屋顶厂家 2022-06-11 20:26:21 图纸图集 2128 ℃ 0 评论

本份图纸为物料大棚使用拱形波纹钢盖结构的图纸,原结构已经做好了混凝土挡墙,我们需要在原有的重铸上安装钢结构牛腿,在钢结构牛腿上方安装天沟,而后在钢板折弯天沟上安装拱形屋顶。

本图纸所示的拱形波纹钢屋盖跨度比较小,常规情况下用0.8mm厚度的板材就够了,而本份图纸设计的比较保守,用了1.0mm厚度的板材,并且天钩设计的非常厚。掌握情况下4mm钢板天沟就可以了,而本图纸中居然设计了10mm厚度的钢板天沟,实际上这是在施工中也是比较困难的。

今天就让杰达技术员吴仕宽先生分享与介绍一下这份拱形屋顶应用于物料大棚的图纸。

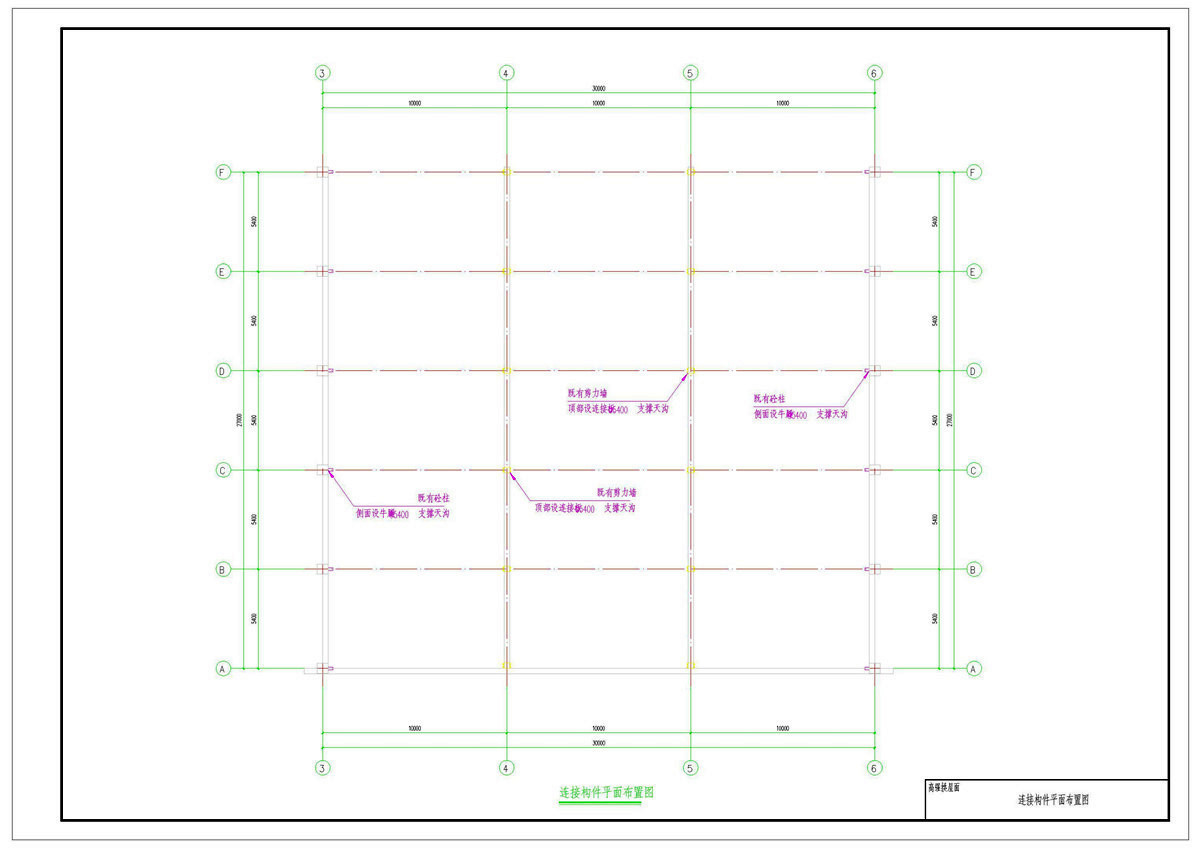

下图为拱形屋顶的平面布置图,如图纸所示,为三连跨拱形屋顶,每栋拱形屋顶的跨度为10米,长度为27米,三连跨拱形屋顶的长度为30米,总面积为1000平方。

图纸中说明在既有的混凝土挡墙上支撑钢板天沟,每间隔6米都需要安装加强筋用于固定。

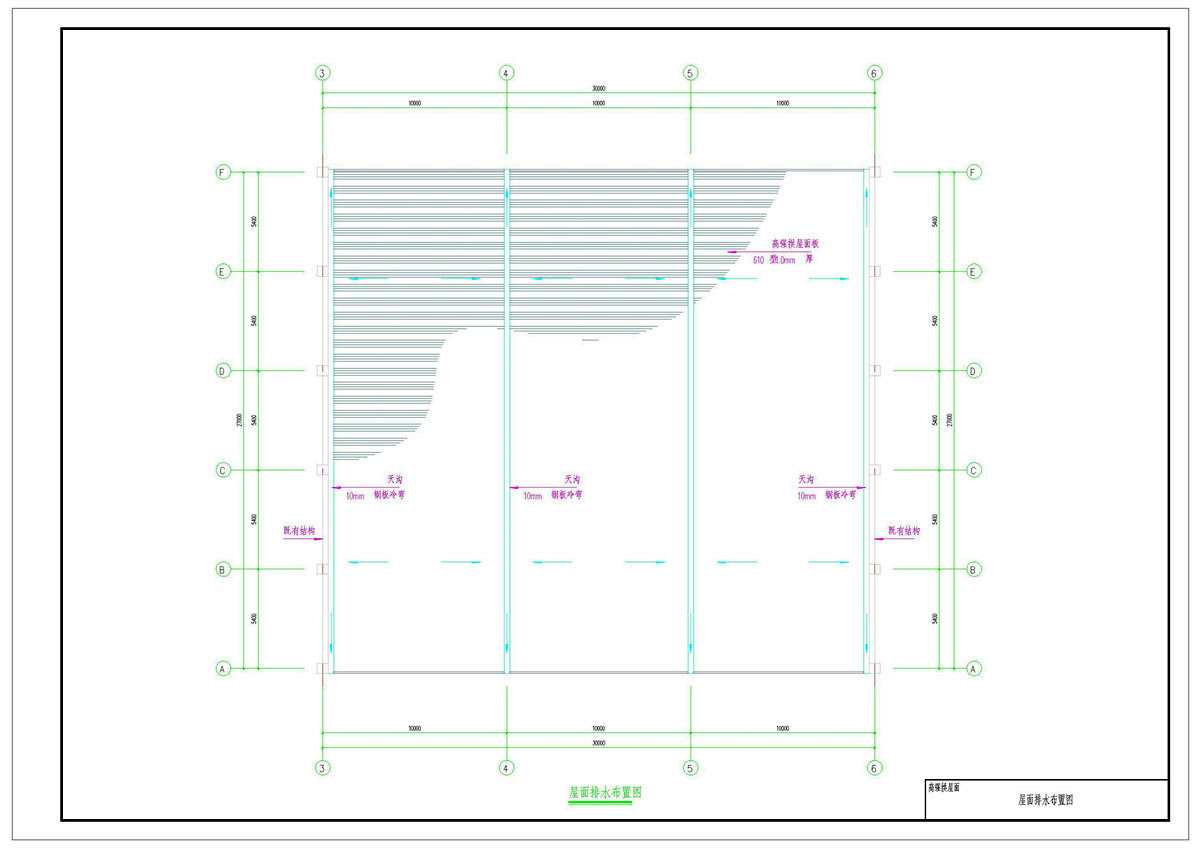

如下图所示是拱形的平面布置图,图纸中既标注了天沟需要使用10mm厚度的钢板天沟,也标注了我们制作的高强度贡献版,型号为610型板材,厚度为1.0mm厚度。

如下图所示为三连跨拱形波纹钢屋盖的立面结构图,我们可以看到它的下部结构高度为5米,上部拱形屋顶的拱高为两米。

从下列图纸中我们还可以看到在原有结构柱上方安装钢牛腿,在钢筋腿上焊接钢板,天钩上安装高强度屋面板的详细节点图。

上面就是关于混凝土搅拌站的物料大棚使用了10米挂的拱形屋顶(三连跨)拱形屋顶的全部图纸的介绍了,您看完了我们的介绍之后有什么想法呢?快留言告诉我们吧!
