本图纸是粮食储备库的轻钢结构屋顶上方安装楼层板,再在上方安装仿古石板瓦的图纸。
从图纸中可以见到圆结构的跨度为12.3米,原设计屋面为混凝土预制屋架+水泥桁条+钢丝网现浇屋面+机制平瓦,现根据古风今韵建筑集团有限公司现设计要求,屋面调整为小青瓦屋面。根据建筑荷载设计规范(原设计平瓦屋面荷载为
0.5KN/m%%172,现小青瓦屋面荷载为1.1KN/m),荷载增加,原屋面不能满足屋面荷载增加的要求。如改用钢屋架+小青瓦屋面,就应拆除原有屋面,屋面结构就需重新设计。
下面请杰达钢构技术员吴仕宽看一下详细图纸。

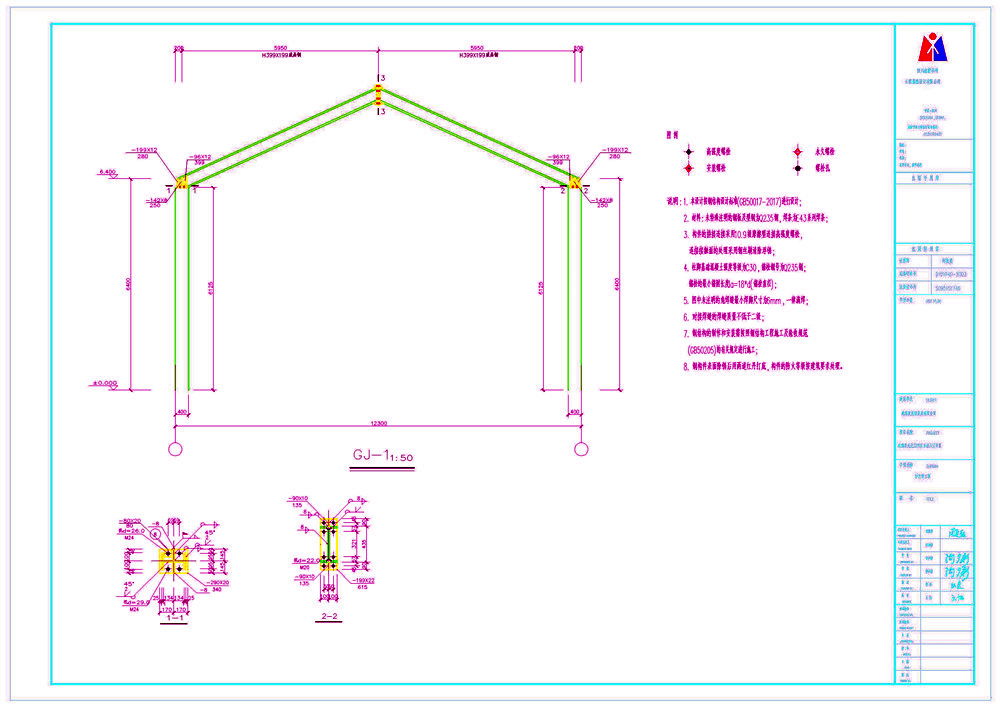

下图为12.3米跨粮食储备库钢结构图纸,一般情况下我们也可以使用0.8mm厚度的彩涂卷做拱形波纹钢屋盖结构,然而这份图纸是门式钢结构,所以我们看一下说明:
1.本设计按钢结构设计标准(GB50017-2017)进行设计;
2.材料:未特殊注明的钢板及型钢为Q235钢,焊条为E43系列焊条;
3.构件的拼接连接采用10.9级摩擦型连接高强度螺栓,连接接触面的处理采用钢丝刷清除浮锈;
4.柱脚基础混凝土强度等级为C30,锚栓钢号为Q235钢;锚栓的最小锚固长度la=18*d(锚栓直径);
5.图中未注明的角焊缝最小焊脚尺寸为6mm,一律满焊;
6.对接焊缝的焊缝质量不低于二级;
7.钢结构的制作和安装需按照钢结构工程施工及验收规范(GB50205)的有关规定进行施工;
8.钢构件表面除锈后用两道红丹打底,构件的防火等级按建筑要求处理。

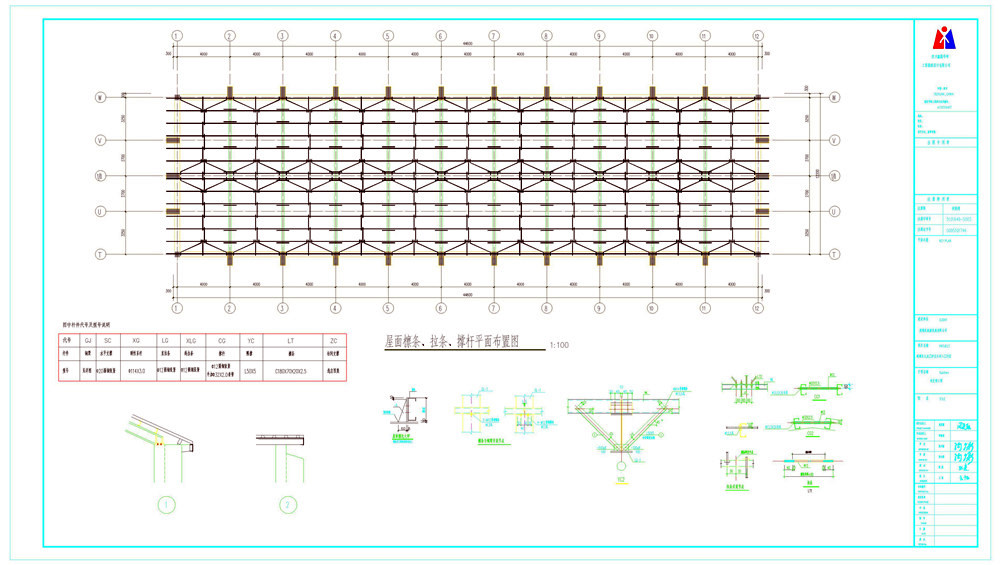

下图是屋顶钢梁檩条平面布置图,我们可以使用檩条和角钢作为支撑,上面安装楼层板。
如果您有类似的钢结构件要加工,或者有什么异型钢架结构需要制作,可以留言联系。
