河南某化工厂堆煤棚拱形波纹钢屋盖施工图

拱形屋顶厂家 2022-07-13 18:57:35 图纸图集 2301 ℃ 0 评论

这是河南新乡老化工厂堆煤棚的图纸，图纸中所展示的拱形布纹钢屋盖，主体结构面积宽度为60米，长度为71米，总面积约为4200平方米，横向的宽度分为两跨，单一宽度为30米，所使用的屋顶板材厚度为1.3mm厚度，颜色为海蓝色，山墙使用拱形屋顶余料，作为墙面，山墙下方使用钢结构行架横向连接原有结构柱。

下面请杰达钢构技术员吴仕宽看一下详细图纸。

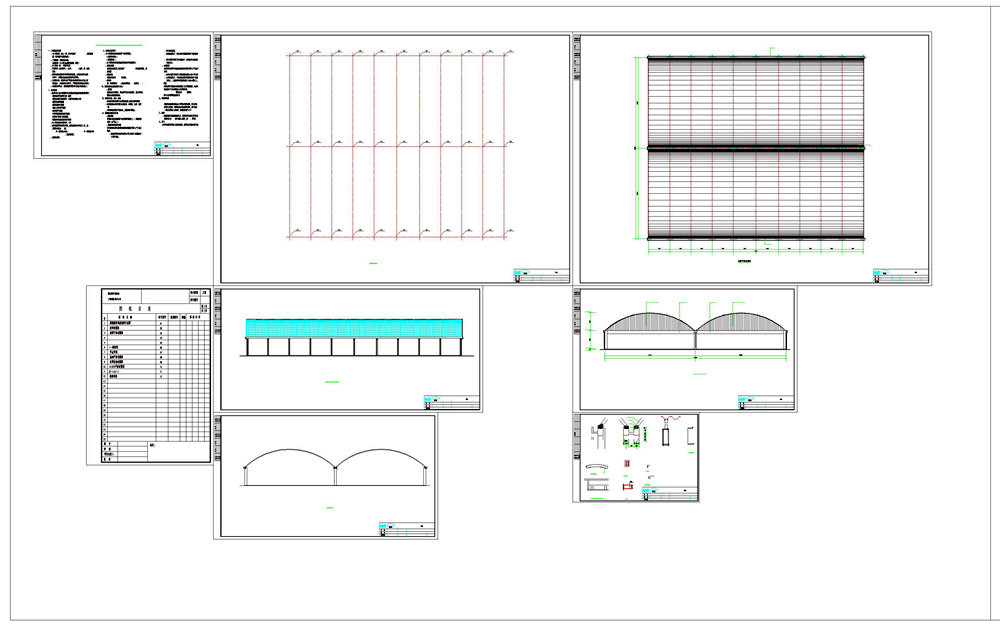

下图为整份图纸的预览图，据悉此图纸在某宝售价为400元。

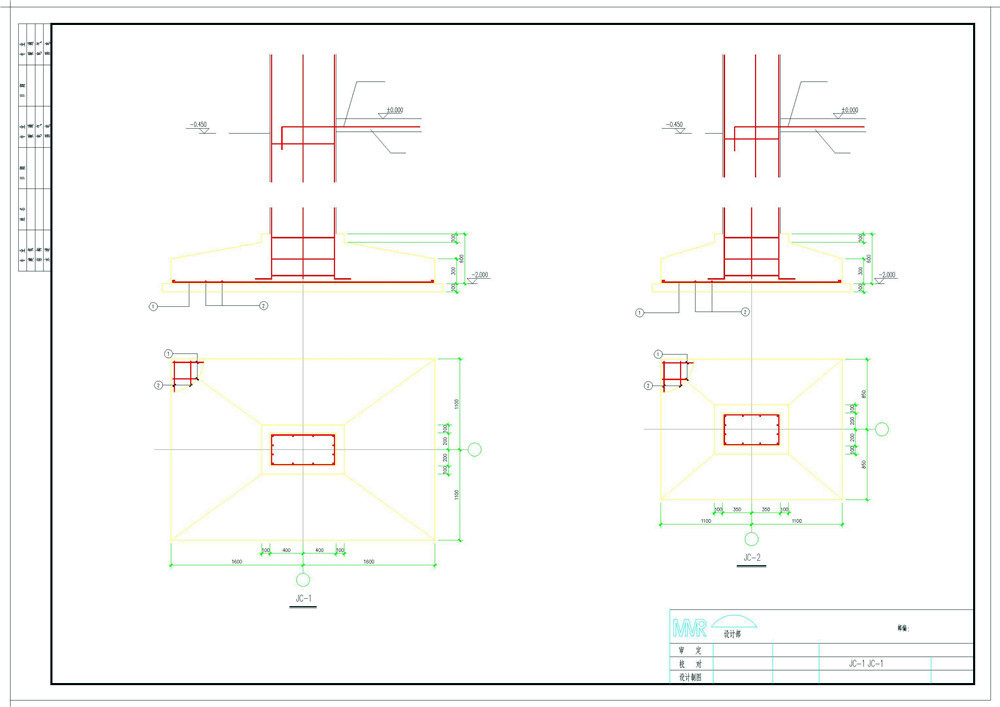

下图为拱形屋顶下方的框架结构的基础图，可以看到混凝土的基座不小。

下图为该建筑的基础平面布置图，可以看到纵向70米长度一共需要布置12个立柱，可以算出立柱之间的间距为6米。

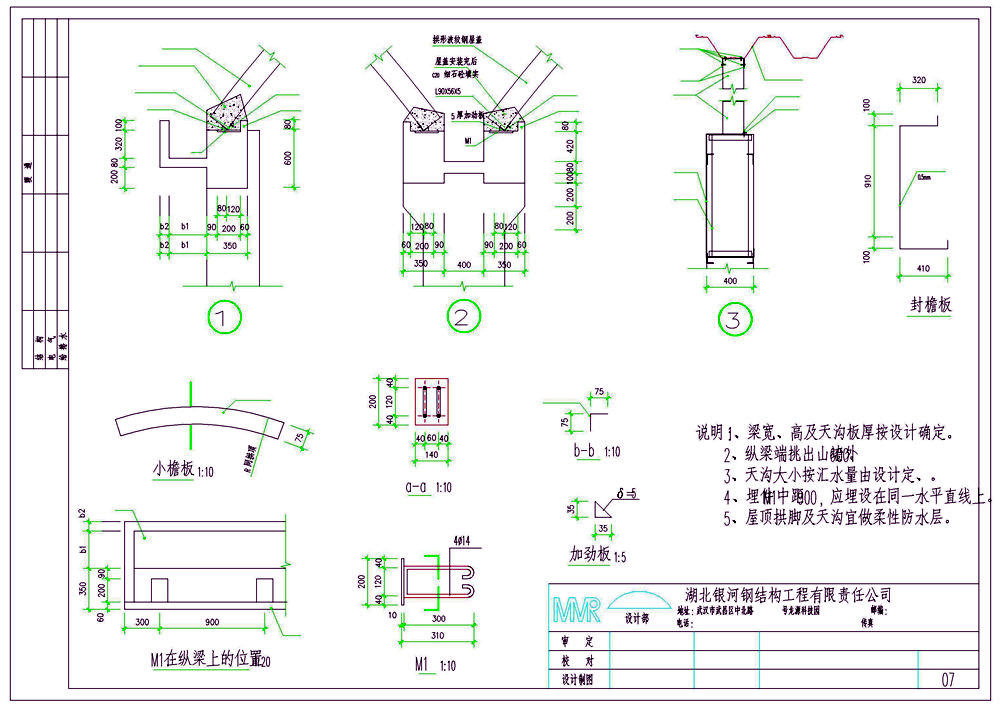

下图为拱形屋顶的节点详图，从下面的图集中，我们可以看到边跨拱形屋顶拱脚的安装示意图以及两连跨拱形玻璃钢盖中间的安装示意图。

我们可以看到在原有的结构柱上方安装了预埋件，在预埋件上安装了钢结构托板，在托板上安装拱形屋顶之后需要使用稀释混凝土盖住。

上面就是这份化工厂堆煤棚拱形屋顶的全部图纸了，如果您有任何疑问可留言联系哦！
