广西贵港24米拱形波纹钢屋盖设计计算

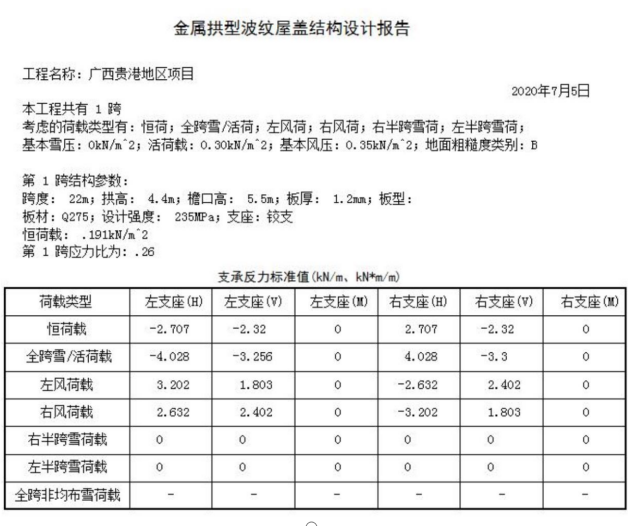

拱形波纹钢屋盖的设计计算是确保结构安全性和经济性的重要环节，通过专业的力学验算能够精确确定承载能力、形成位移和应力分布。本文介绍的是广西贵港地区项目工程的拱形波纹钢屋盖计算书，该项目采用框架结构加拱形波纹钢屋盖的组合方案，通过详细的工程计算验证了设计方案的合理性。

设计规范与计算依据

本工程的设计和计算严格遵循以下规范标准：

• 《建筑结构荷载规范》(GB 50009-2012)
• 《建筑抗震设计规范》(GB 50011-2010)
• 《钢结构设计规范》(GB50017-2017)
• 《冷弯薄壁型钢结构技术规范》(GB50018-2002)
• 《拱型波纹钢屋盖结构技术规程》(CECS:167 2004)

这些规范涵盖了结构荷载计算、抗震设计、钢结构设计以及拱形屋盖的专门要求，确保了设计的科学性和规范性。

工程基本参数

结构尺寸规格

• 跨度：24米（设计计算按22-24米范围）
• 拱高：4.4米
• 檐口高：5.5米
• 板材厚度：1.2mm
• 钢材等级：Q275
• 设计强度：235MPa
• 支座形式：铰支座

恒载计算

根据板材规格和现场条件，结构的恒荷载（包括屋面板自重和附加材料）约为0.191kN/m²。这个数值相对较低，说明拱形波纹钢屋盖相比混凝土屋顶的自重优势显著。

荷载工况分析

工程计算考虑了多种荷载类型，以确保结构在各种气候条件下的安全性：

• 恒荷：屋面自重和常年固定荷载
• 全跨雪荷：考虑最坏情况下的全面积雪
• 活荷：正常维护和检修过程中的人员和工具荷载（0.30kN/m²）
• 左风荷：来自左侧的风压
• 右风荷：来自右侧的风压
• 左半跨雪荷：考虑偏斜雪荷分布
• 右半跨雪荷：考虑偏斜雪荷分布

基本气候参数

• 基本雪压：0kN/m²（该地区年均雪荷较小）
• 活荷载：0.30kN/m²
• 基本风压：0.35kN/m²
• 地面粗糙度等级：B类（城镇或工业区）

计算工况与结果

恒载工况（1.2倍恒载）

在1.2倍恒载的工况下，结构的最大应力比为0.05，说明结构的应力利用率很低，承载能力充分。这表明该设计方案在恒载工况下具有良好的安全余度。

应力分布特点

根据详细计算的内力表，结构沿拱形轮廓分为多个单元段。每段的轴力、剪力和弯矩都经过精确计算：

• 轴力（从两端向拱顶逐渐减小）
• 剪力（从支座向中跨逐渐减小）
• 弯矩（在支座处较大，向拱顶逐渐减小）

这样的分布规律与拱形结构的力学原理相符，说明计算结果的合理性。

拱形屋盖的力学特性

拱形结构的优势

• 自身形状能够有效承受荷载，轴力占比大
• 相比梁式结构，用料更经济
• 具有良好的跨越能力，可以跨越较大距离
• 拱高与跨度比例合理，结构刚度充分

1.2mm厚度板材的选择理由

虽然跨度为24米，但采用了相对较薄的1.2mm板材。这是因为拱形结构本身的形状能够有效提升刚度。相比梁式结构需要1.5-2.0mm厚度，拱形屋盖能够在更薄的板材下实现相同的性能，从而降低成本。

常见问题

为什么拱形屋盖的自重这么小？

拱形波纹钢屋盖只包含钢板自重、波纹高度、防水涂层和少量防锈材料。相比混凝土屋面（通常在2-4kN/m²）或木屋架加瓦片（1.5-2.5kN/m²），钢屋盖的自重确实较低。这个优势直接体现在基础和下部结构的成本节省上。

计算书中的应力比0.05是什么意思？

应力比表示结构在该工况下的实际应力与允许应力的比值。0.05意味着实际应力只有允许应力的5%，说明结构的设计很保守，具有很大的安全余度。在实际工程中，应力比通常控制在0.7-0.9之间。

为什么要分别考虑左右半跨雪荷？

在实际气候条件下，雪荷分布往往不均匀。风吹可能导致屋顶一侧的雪堆积较多，另一侧较少。分别考虑左右半跨的偏斜雪荷，能够更真实地反映极端气候条件，确保结构在各种可能的工况下都是安全的。

铰支座与固定支座有什么区别？

铰支座（又称简支座）只能传递竖向反力，不传递水平反力和弯矩。固定支座能够同时传递竖向、水平反力和弯矩。拱形屋盖多采用铰支座，这样可以允许结构在温度变化时产生水平位移，避免过大的内力，更加经济合理。

小结

广西贵港的拱形波纹钢屋盖计算书充分展示了现代工程设计的严谨性。通过详细的力学计算，能够精确确定结构的承载能力、应力分布和位移情况，为施工提供有力的技术指导。江苏杰达钢结构工程有限公司拥有专业的设计计算能力，能够为各类跨度和工业用途的拱形屋盖项目提供完整的设计计算文件。无论是新建项目、改造项目，还是特殊气候地区的工程，我们都能根据当地规范和实际条件进行针对性的设计，确保工程质量和投资效益。
