21米跨拱型波纹钢屋盖受力图与内力分析

拱型波纹钢屋盖的结构受力分析是其安全设计的核心，需要通过专业设计软件进行计算和验证，以确保在各类荷载工况下的安全性。本文以21米跨拱型波纹钢屋盖在恒载工况下的受力情况为例，展示其内力分布规律。

拱型波纹钢屋盖结构计算软件简介

ACMRSAP金属屋顶计算软件是国内拱形波纹钢屋盖专业设计工具，由天津大学、清华大学及北京银河金属屋顶成型研究所联合编制，广泛应用于工程设计中。该软件能够准确计算各类荷载工况下的内力分布。

21米跨拱型波纹钢屋盖的基本参数

本受力分析的数据基础为以下结构参数：

• 跨度：21m
• 拱高：4.2m
• 檐口高：8.8m
• 板厚：1.1mm
• 板型：914-610型

1.2恒载工况下的内力分布图

以下为该结构在1.2倍恒载工况下的完整内力图，包括弯矩图、轴力图、剪力图及应力分布：

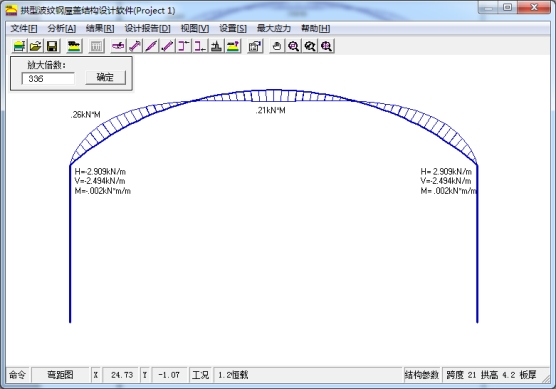

弯矩图及支承反力分析

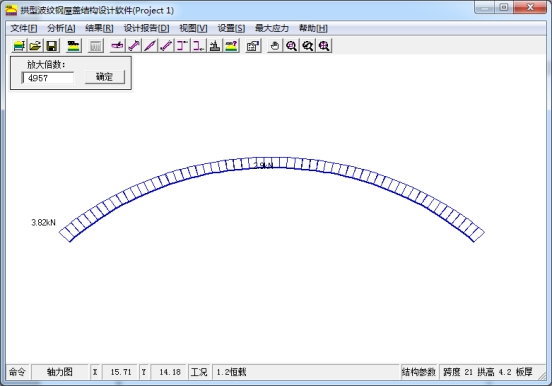

轴力分布图

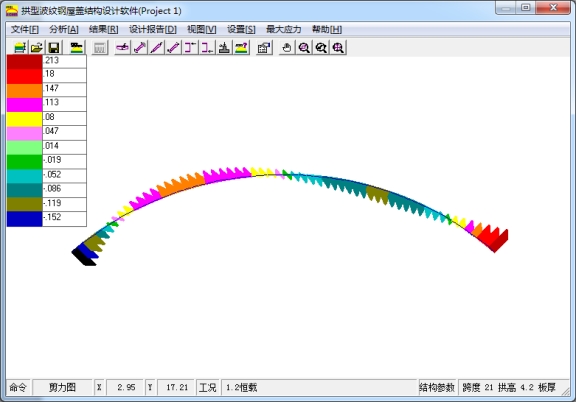

剪力分布图

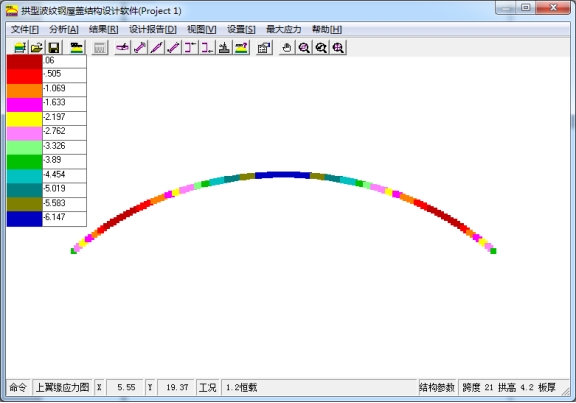

上缘应力分布图

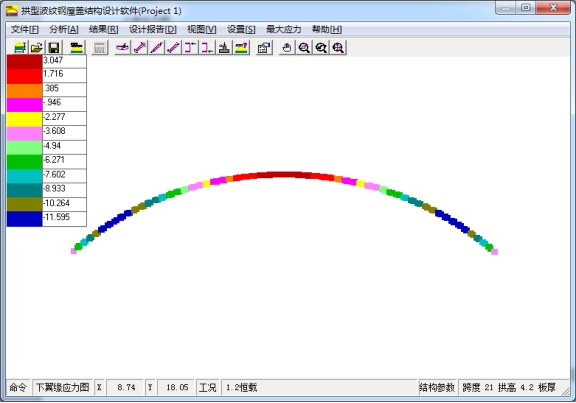

下缘应力分布图

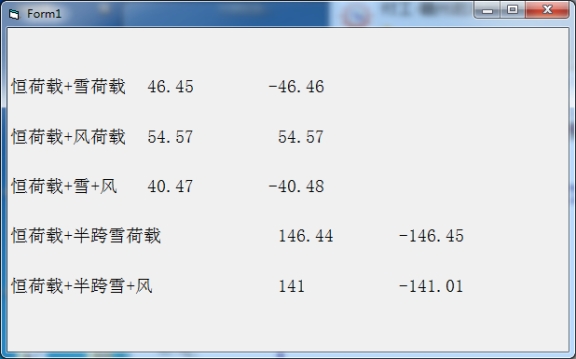

最大应力计算结果

在恒荷载加雪荷载的组合工况下，该结构的最大应力为46.45MPa，处于安全范围内，说明结构具有足够的承载能力。

常见问题

拱型波纹钢屋盖的内力分布特点是什么？

拱型结构的内力分布呈抛物线状，轴力沿跨度从两端支座向中点逐渐减小，弯矩则在跨中最大。这种分布使得拱形结构在自身重力作用下具有较高的效率。

如何确保拱型屋盖的安全性？

需要使用专业的结构分析软件进行计算，验证在恒荷、雪荷、风荷等各类工况下的应力是否满足设计规范要求，并根据计算结果进行构造详细设计。

914-610型波纹板有什么特点？

914-610型是常用的波纹板规格，能够在保证强度的同时实现较轻的自重，适用于各种跨度的拱形屋盖结构。

小结

21米跨拱型波纹钢屋盖的结构受力分析表明其在标准工况下的安全可靠性。江苏杰达钢结构工程有限公司依托专业的设计软件和丰富的工程经验，能够为客户提供科学合理的拱形屋盖设计方案。
