拱形屋盖设计计算的基本参数与荷载

在使用ACSRSAP拱形波纹钢屋盖结构设计软件进行设计验算时，需要准确输入一系列基本参数。江苏杰达钢结构技术团队整理了设计中常用的关键参数，供用户参考。

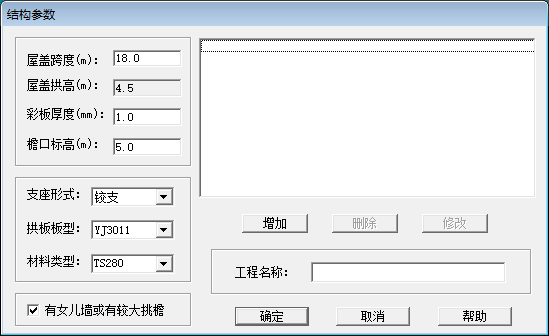

基本结构参数

屋盖跨度（m）

拱形波纹钢屋盖的跨度一般在6~30米之间。目前也有实际施工到40米跨度的建筑案例，如云南昭通游泳场馆。

屋盖拱高（m）

拱高矢跨比一般取值0.15~0.5，常规取值0.2。例如20米拱形波纹钢屋盖的常规拱高为4米（20×0.2=4）。

彩板厚度（mm）

原材料彩涂板的厚度一般为0.8mm~1.5mm。目前也有可压制铝镁锰板的设备，最大压型厚度可达2mm。

檐口标高（m）

拱形波纹钢屋盖结构下部建筑的檐口高度，需要与下部结构配合确定。

支座形式

一般采用铰支座形式。

拱板版型

常见型号包括YJ3011型、YT6118型、YT6515型、YT7009型等。常规选用YT6118型，该型号进板宽度914mm，出板宽度610mm，又称914-610型。

材料强度等级

可选择TS280、TS320等标准，现在也可采购到TS350等更高强度的板材。

女儿墙与挑檐

需要标注原有建筑是否有女儿墙或较大挑檐。

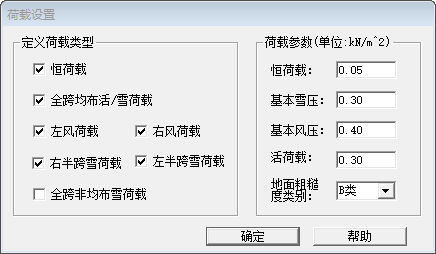

荷载类型定义

• 恒荷载：屋盖结构自重、保温防火层、吊顶等恒定荷载
• 全跨均布活/雪荷载：均匀分布在整个屋盖面积的动荷载
• 左风荷载：来自左侧的风压或吸力
• 右风荷载：来自右侧的风压或吸力
• 右半跨雪荷载：雪积压在屋盖右半边区域
• 左半跨雪荷载：雪积压在屋盖左半边区域
• 全跨非均布雪荷载：不均匀分布的积雪荷载（连跨结构适用）

荷载参数取值（kN/㎡）

• 恒荷载：根据材料和保温层等配置计算
• 基本雪压：按地区气象数据和规范确定
• 基本风压：按风力等级和地形分类确定
• 地面粗糙度类别：按建筑所在区域地表情况分类

常见问题

Q：如何确定最合适的拱高？

A：常规取值矢跨比为0.2，这样既能保证结构刚度，又能实现美观的造型效果。对于跨度较大的工程可适当提高比例到0.25~0.3。

Q：选择不同的板型会影响承载力吗？

A：不同板型的波纹形状和尺寸不同，直接影响截面强度和刚度。YT6118是常用型号，具有较好的强度和经济性。

Q：材料厚度与安全系数有什么关系？

A：更厚的板材提供更高的承载力和稳定性，但同时增加自重和成本。需要根据设计荷载和跨度进行优化选择。

小结

拱形屋盖的设计参数涉及结构尺寸、材料选择和荷载定义三个方面。江苏杰达钢结构工程有限公司建议用户在输入ACSRSAP软件前，仔细核实当地的气象数据和工程实际情况，确保计算结果准确可靠。
