拱形屋顶计算书常见错误分析与纠正

业主在进行拱形波纹钢屋盖工程时，通常需要施工单位提供详细的设计计算书。江苏杰达钢结构技术团队在审阅其他单位的计算书时，发现许多计算存在明显错误，现以邢台砂石料厂的实际案例进行分析纠正。

拱形屋顶荷载计算公式

通过对某简化计算书的公式提取，得出拱形屋顶荷载计算的核心公式体系：

• 拱板自重 = 7.85 × (弧长/跨度) × (原始彩板宽度/成型后单元板宽度) × 板厚
• 恒荷载 = 拱板自重 + 0.15（保温、喷淋、灯具等辅助荷载）
• 较大活载 = max(风荷载, 雪荷载)
• 设计荷载组合 = 1.3×恒载 + 1.5×活荷载 或 1.2×恒载 + 1.4×活荷载
• 水平推力：H1 = ql²/(8f) = 荷载组合 × (跨度²) / (8×拱高)
• 水平推力：H2 = q × 0.5(f/2) = 风载/2 × (拱高/2)
• 总水平推力：H = H1 + H2
• 竖向反力：V = 0.5ql = 0.5 × 荷载组合 × 跨度

典型错误案例

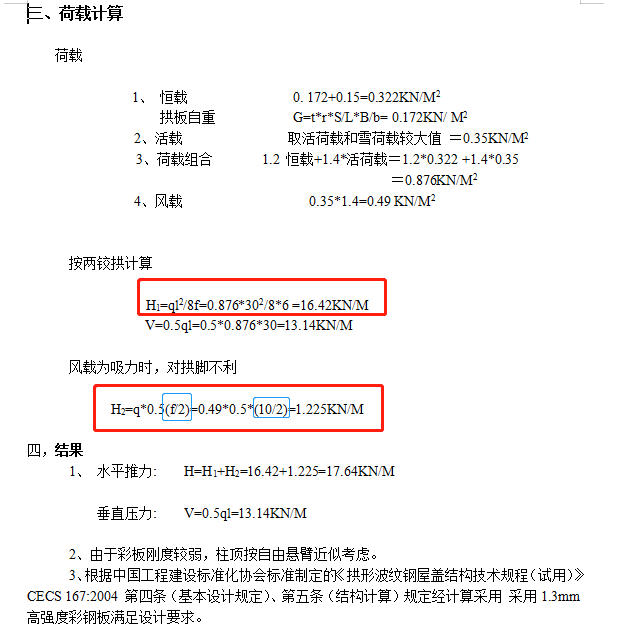

在某公司为邢台砂石料厂出具的30米跨度计算书中发现以下错误：

该结构设计参数为：跨度30米，矢跨比0.2，拱高6米。但在计算"风载为吸力时对拱脚不利"这一工况时，拱高f却被写成了10米。

常见计算错误类型

参数混淆错误

最容易出现的是将不同工况下的参数相混。例如某工况的拱高写成另一工况的值，或将矢跨比与拱高比例混淆。

荷载组合错误

设计规范规定不同工况的荷载系数组合应为1.2恒荷载+1.4活荷载或1.3恒荷载+1.5活荷载，但许多计算书随意选取系数。

单位不统一

计算中出现kN/㎡与kN/m混用，或米与毫米未转换，导致最终结果错误。

公式套用不当

对于半跨荷载和全跨荷载，应用的计算公式不同，但许多计算书不加区分地套用公式。

质量把控建议

• 所有参数须清晰列出，标注单位和数据来源
• 每个荷载工况单独计算，避免混淆参数值
• 计算过程中保留中间结果，便于复核和跟踪
• 最终结果需与设计规范进行对比验证
• 若使用设计软件（如ACSRSAP），应将软件结果与手算进行交叉验证

常见问题

Q：如何快速发现计算书中的错误？

A：先检查基本参数是否与设计图纸一致，再核对荷载值是否符合当地规范，最后用另一种方法验证最终数值的合理性。

Q：为什么要进行手算与软件验证的对比？

A：软件虽然计算速度快，但若输入参数错误则结果完全错误。手算虽然费时，但能深入理解计算过程。两者结合才能保证准确性。

Q：出现计算错误应该如何处理？

A：立即停止该计算书的使用，重新计算并进行多次审核后再提交。计算错误可能导致严重的工程安全事故。

小结

拱形屋顶计算是涉及结构安全的关键工作，任何参数或公式的错误都可能导致工程安全隐患。江苏杰达钢结构工程有限公司提醒所有从业人员，计算书必须经过多层次的审核和验证，确保数据准确无误，才能用于指导施工和质量检验。
