安徽滁州钢结构拱形屋顶安装图

拱形屋顶厂家 2023-03-16 09:06:00 图纸图集 1060 ℃ 0 评论

大家好,今天由杰达钢构技术员胡子豪先生带大家来了解一下这个图纸,这张图纸是安徽滁州的库房安装拱形屋顶施工图。

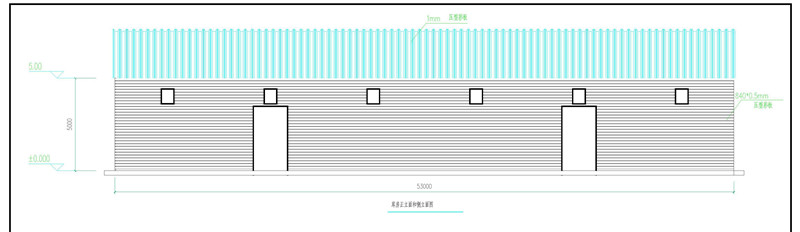

这是一张安徽滁州某厂家库房的主视图,由图可见这张图上有两个进入库房的大门,上面开了6个小窗户。

库房的长度在53m,库房不算拱形屋顶的高度在5m。

该厂房屋顶结构是使用的拱形波纹钢屋盖结构,跨度是15米,拱高为跨度的1/5,拱高为3米,屋顶瓦片用的是1mm高强度彩涂板。

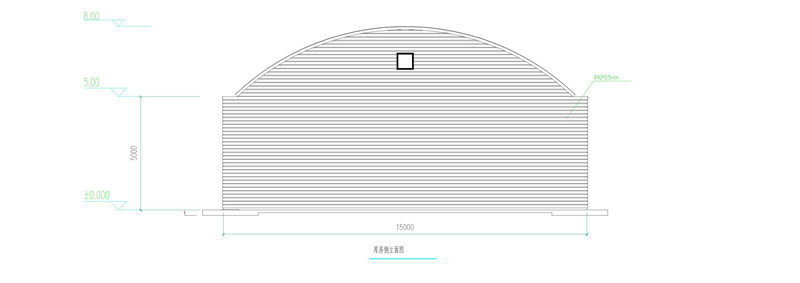

这是库房的侧立面图,从图中看出在山墙的中间开了一个小窗户,而库房的宽度在15m,墙体用的是840*0.5mm的压型彩板。

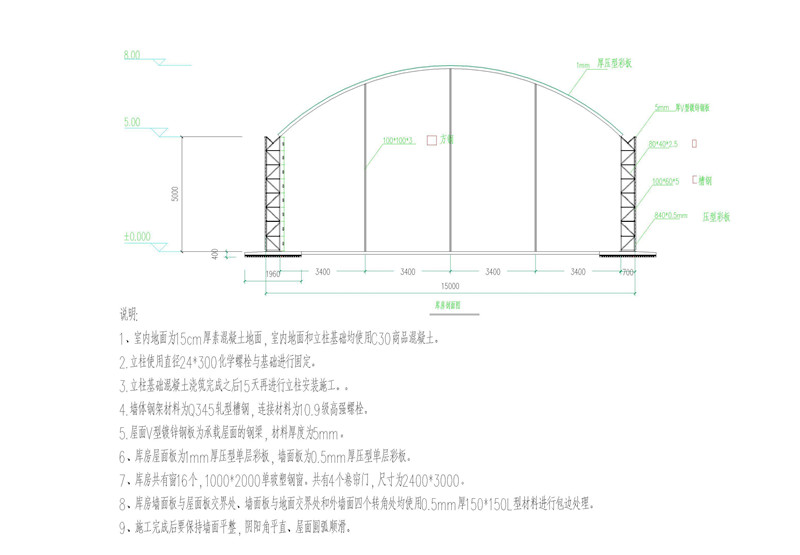

库房剖视图以及下面的说明,室内一共打了3个立柱,,每隔3.4m打一个立柱,室内地面和立柱都使用c30商品混凝土,屋面v型镀锌钢板为承载屋面的钢梁,材料厚度为5mm,这是15米跨的拱形屋顶。由于墙体钢材为Q345轧型槽钢,连接处要用高强度的0.9级高级螺栓。

这图纸的讲解就到这里,如果你也有需要这方面关于拱形屋顶的施工和安装,请联系我们!
