安徽宿州某氰尿酸建筑工程安装拱形屋顶施工图

拱形屋顶厂家 2023-03-16 09:35:02 图纸图集 1023 ℃ 0 评论

安徽宿州某氰尿酸建筑工程安装拱形屋顶施工图。今天由杰达技术员胡子豪先生带大家来看一下拱形屋顶的安装与设计。

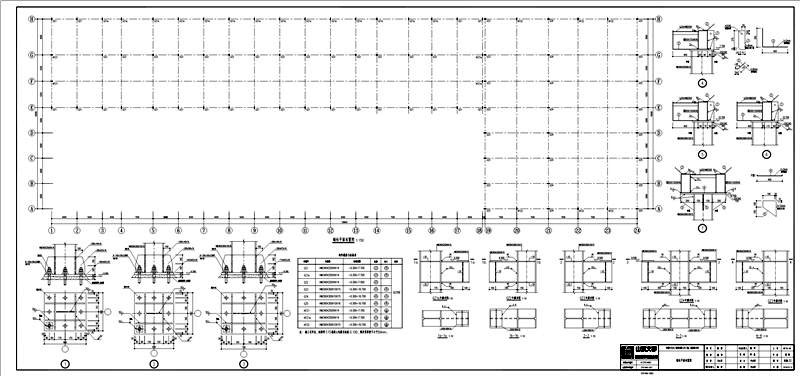

这一张是基础平面布置图，数字和字母每一个都对应着的钢柱的横向和纵向，在图下侧这些都是小件的详细图，比如说J-1和1-1一个是钢柱一个是垫层。

基础部分是需要一次浇筑完成的，预埋钢柱螺栓时，应固定防止错位，设有保护措施防止螺栓及螺纹损坏。

这就是钢柱平面布置图，详细的介绍了牛腿的结构图，钢柱的柱脚需要二次浇灌高强灌浆料。

门的位置与宽度；其中设置宽3500×7个门；3000×3个门；1500×2个门。

行车标高：21m×100m厂房的行车轨道标高6500；15m×45m厂房的行车轨道标高10700；21m×45m厂房的行车轨道标高10700。

21m×100m厂房的行车轨道延长至西墙，向东至窑炉中间（轴11）。

在21m×100m厂房与15m×45m厂房连接处设置防火墙；在21m×100m厂房南侧墙⑥-⑩设置防火墙。

顶棚半圆墙面为全密封墙体（图中没有表示）。

21m×45m厂房内西南角设置直径1200×深1200水收集池，地面设倾斜度可确保水流入收集池。

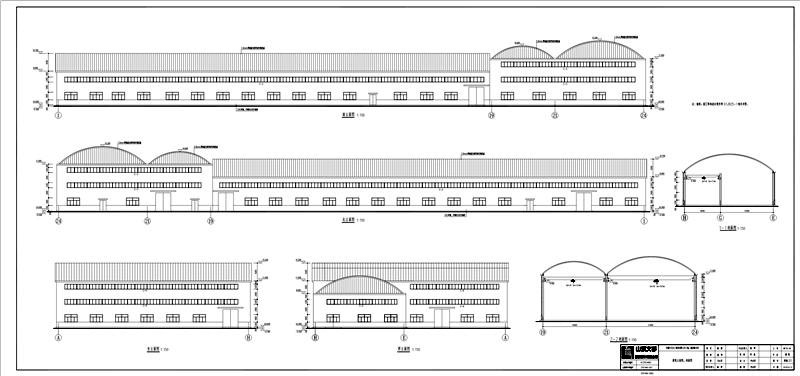

上图为拱形屋顶的立视图，长宽分别为62.5m和23m，也就是说跨度为23m跨。

这是一个双跨和一个长跨的库房，三个拱形屋顶成L型。双跨一个是1.0mm深蓝色拱形波纹钢屋盖，小的是0.8mm深蓝色拱形波纹钢屋盖。最长的也是1.0mm深蓝色拱形波纹钢屋盖。

拱形屋顶的拱高为12.2m，两联跨的中间都焊接在一根柱子上。

这就是安徽宿州某氰尿酸建筑工程安装拱形屋顶施工图，有关拱形屋顶或者拱形屋面的问题可以联系我们！
