又见面了,这里是杰达钢构技术员胡子豪先生,今天带大家看贵州遵义某酿酒厂安装拱形屋顶的图纸。

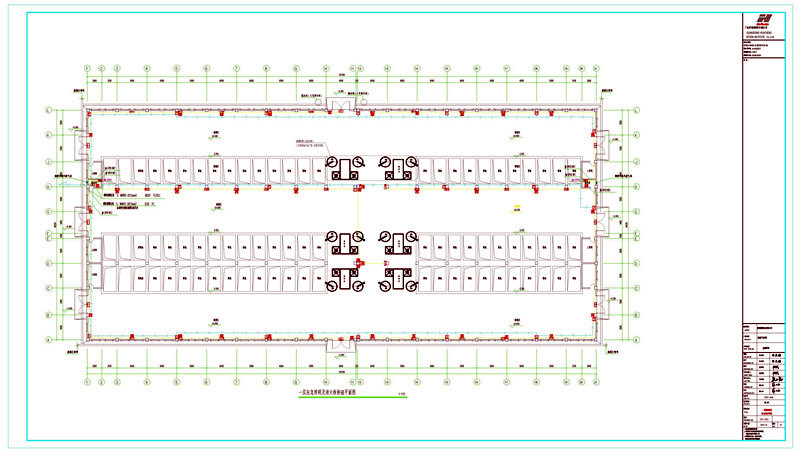

如图可见,酒厂的长度在102.3米,宽度为46.2米。
厂房的中间是蒸馏取酒,有三排窖池,横排有12个立柱,用来固定。侧边每边开3个大门,前后两边个开一个。

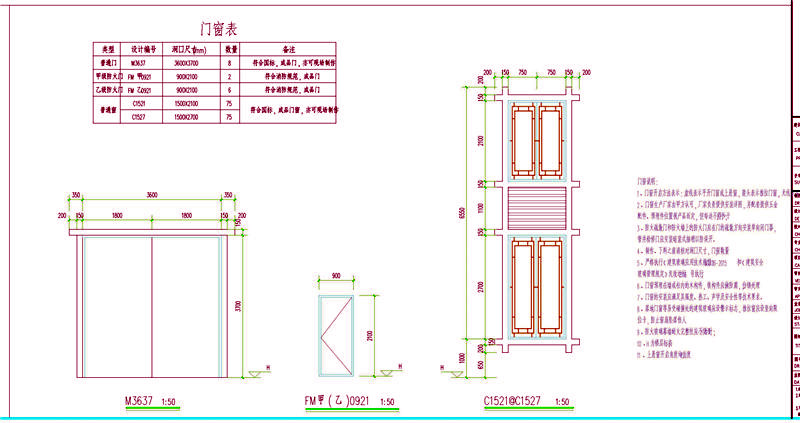

门窗说明:
1、门窗开启方法表示:虚线表示平开门窗或上悬窗,箭头表示推拉门窗,无线表示固定窗;
2、门窗生产厂家由甲方认可,厂家负责提供安装详图,并配套提供五金配件、预埋件位置视产品而定,但每边不得少于2个;
3、防火疏散门和防火墙上的防火门应在门的疏散方向安装单向闭门器,管井检修门应安装暗装式插稍以防误开。
4、制作、下料之前请核对洞口尺寸,门窗数量;
5、严格执行《建筑玻璃应用技术规程》JGJ113-2015和《建筑安全玻璃管理规定》发改运行2116号执行;
6、门窗预埋在墙或柱内的木构件,铁构件应做防腐,仿锈处理;
7、门窗的安装应满足其强度、热工、声学及安全性等技术要求。
8、落地门窗等易受碰撞处的建筑玻璃应设警示标志,推拉窗应设竖向限位卡,防止窗扇坠落伤人
9、防火玻璃幕墙耐火完整性应不低于1小时;10、H为楼层标高;
11、上悬窗开启角度均为45度。

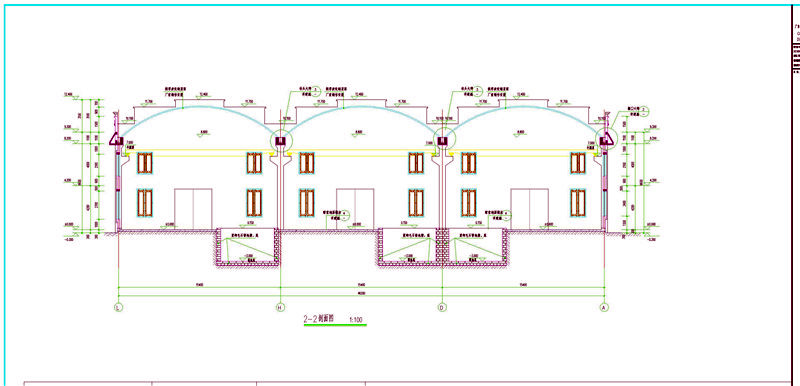

三连跨的波钢拱形屋顶的单跨为15.4米,三连跨的总长为46.2米。拱高12.4米。
中间的两个内天沟与三个屋顶焊接在一起,安装牛腿在两侧。
拱形屋顶的施工周期短,如果你也拱形屋顶方面的制作和安装可以联系我们!
