河北沧州某牧业厂房安装拱形屋顶施工图

大家好，这里是杰达钢构的技术员胡子豪先生， 今天带大家看一下河北沧州某牧业厂房安装拱形屋顶施工图。

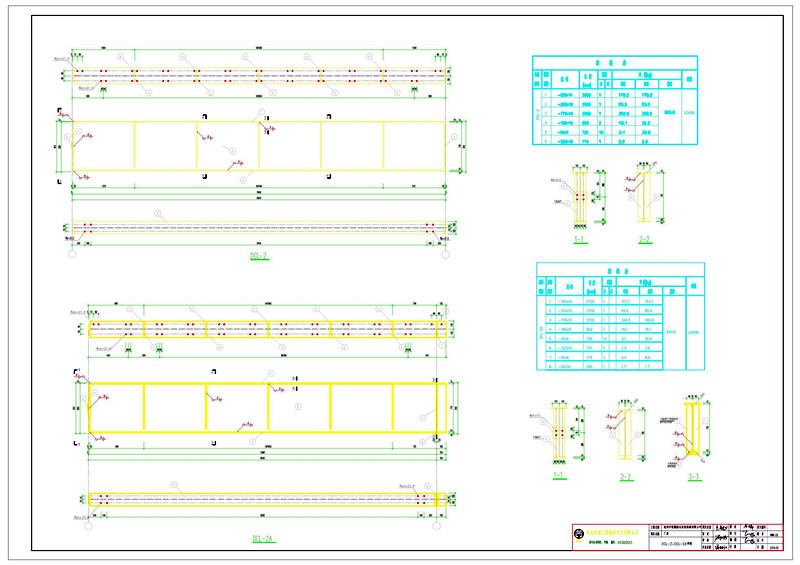

这是一张钢梁平面布置图，长度为191.5m，宽度为24.75m，每隔6米拉一条钢丝绳用花篮螺栓固定住，总共33条。

中间两条钢梁，都是用来固定拱形屋顶的。

拱形波纹钢屋盖的要求：

1、材料:拱形波纹钢屋盖采用的热镀锌彩涂板的牌号为 TS280GD,需满足现行国家标准《彩色涂层钢板与钢带》GB/T12754的有关规定。彩涂板应按承重钢结构的要求具有抗拉强度、屈服强度、伸长率、冷弯试验等的合格保证。连接用自攻螺钉应符合现行国家标准《十字槽盘头自钻自攻螺钉》GB/T 15856.1的要求。

2、板型与板厚:拱形波纹钢屋盖板型采用 YT6118型梯形槽截面,截面尺寸及截面特性见《拱形波纹、钢屋盖结构技术规程》CECS167 附录 D所示,本工程板厚见建施要求。

3、拱脚连接:拱脚采用自攻螺钉与通长连接铁件连接,每条板波谷处自攻螺钉不少于3颗。

4、其他:拱形波纹钢屋盖矢跨比取 0.2;屋面板施工完毕后,山墙板应及时封闭。拱形屋盖的施工需满足《拱形波纹钢屋盖结构技术规程》CECS167的相关要求。

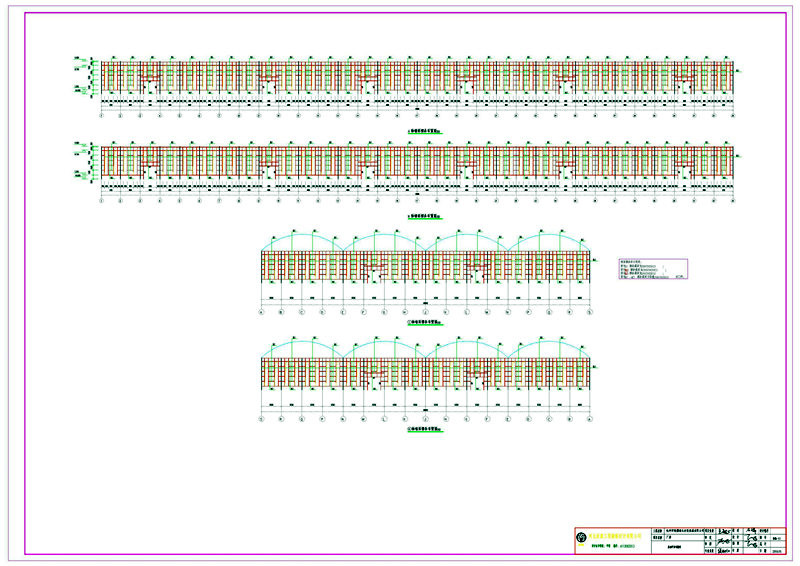

这就是拱形屋顶的主视图，墙面檩条布置图。

还要注意其他事项;

(一)基础施工完后应及时回填,回填土要求不能使用淤泥、耕植土、冻土、膨胀性土、盐渍土及有机物含量大于5%的土,并按《建筑地基处理技术规范》(JGJ79-2002/J 220)进行夯实,夯实时的含水量接近最优含水量,压实系数不小于 0.95。

(二)特别注意,遇大雪天气,当有可能造成半跨积雪荷载超过每平米 30kg时,应进行人工清雪。

(三)使用过程中,屋面和钢结构若有涂装层脱落,应及时补漆。

(四)0.00相当于绝对标高现场定。

(五)未尽事宜应遵守国家现行有关规范、规程规定。

拱形屋顶拱形屋面的安装联系我们！
