河南濮阳工业车间拱形屋顶设计与安装方案

拱形屋顶在大型工业车间中的应用已成为现代建筑的标准配置。河南濮阳某集团车间采用多层次拱形屋顶设计，包含大小两座拱形屋顶结构，展现了这一体系的灵活性和适应性。

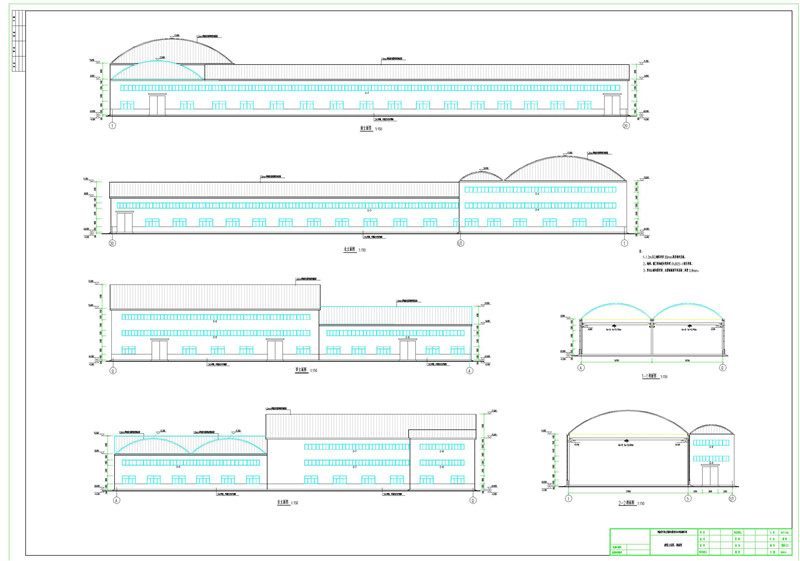

工程规模与立面设计

该车间采用两座拱形屋顶的复合设计，具体参数如下：

• 大拱形屋顶拱高：17米
• 小拱形屋顶拱高：12.05米
• 大拱形屋顶材料：1.3毫米厚海蓝色拱形波纹钢屋盖
• 小拱形屋顶材料：1.0毫米厚海蓝色拱形波纹钢屋盖

两座屋顶的颜色统一为海蓝色，形成和谐的建筑立面，同时不同厚度的选择体现了结构的经济性。

内部支撑结构

行车梁配置

中间需要拉两条钢构放行车，用以承载起重设备，满足车间内部的生产工艺需求。这两条主钢梁与拱形屋顶形成一体化的受力系统，确保了结构的整体性和稳定性。

山墙封闭

山墙均需进行完整的封闭，既防止了外界风雨侵入，也保证了车间内部的温度和湿度控制。规范的山墙封闭对车间的正常运行至关重要。

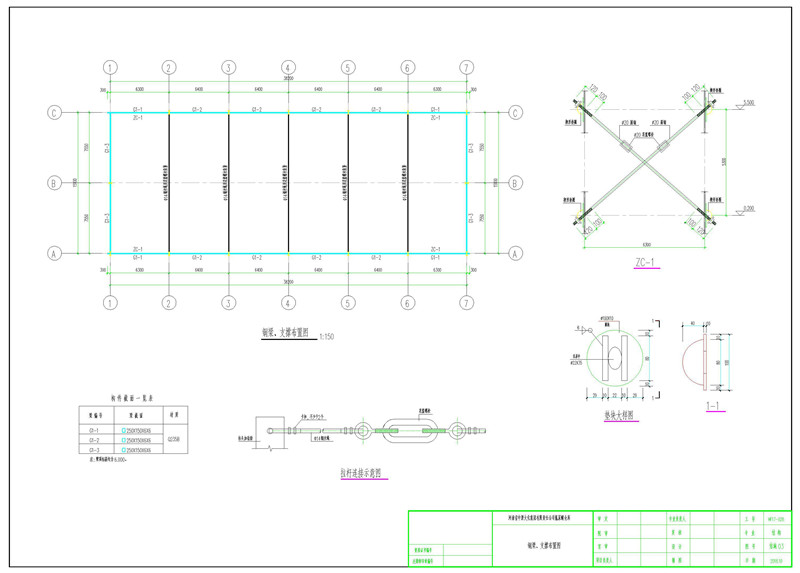

钢梁支撑与拉杆系统

支撑间距与张拉

钢梁支撑系统设计特点如下：

• 每隔6.3米用钢绳进行支撑张拉
• 采用花篮螺栓进行张紧，可调节预应力大小
• 拉杆连接示意图清晰标注了各部件的位置关系

柱头加劲肋与卡扣

在钢绳的左边安装柱头加劲肋，用于提高接点的刚度。卡扣不少于两个，中间用花篮螺栓固定住，确保了连接的可靠性。这样的设计可有效防止钢梁发生侧向位移。

仓储区域屋面设计

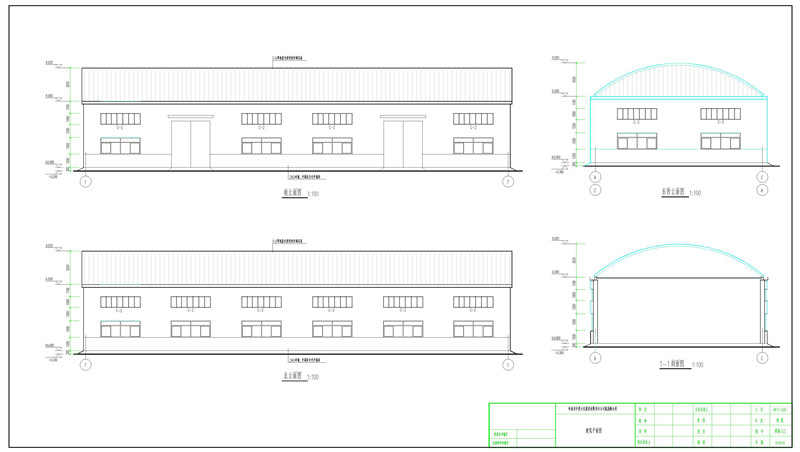

屋面板规格与颜色

仓库部分的屋顶采用0.9毫米厚海蓝色拱形波纹钢屋盖，与车间部分形成颜色上的统一。房屋高度为6米，拱形高度为9.02米，充分满足储存需求。

山墙窗户配置

山墙下方配置四个窗户，提供充分的采光和通风。合理的窗户设置便于库房内部的温度调节和工作环境的改善。

墙体构造与涂装

下端采用240毫米砖墙，提供坚实的结构支撑。外层刷灰白色外墙漆，与蓝色屋面形成明快的色彩搭配，美观且耐用。

常见问题解答

为什么要设置两条行车梁？

两条行车梁能分散起重设备的荷载，提高承载能力，同时满足大型车间的生产需求，便于物料的搬运和设备的操作。

不同厚度的波纹钢板如何选择？

根据结构承载需求选择板厚，承载较大的部位采用更厚的板材，这样既保证安全，又实现了材料的优化利用。

花篮螺栓的作用是什么？

花篮螺栓可调节预应力大小，使钢丝绳受力均匀，这样能有效提高屋顶整体的刚度和稳定性。

小结

河南濮阳集团车间的拱形屋顶工程充分展现了多层次结构设计在大型工业建筑中的应用。通过合理的大小屋顶搭配、完善的内部支撑系统和规范的构造设计，创造了一个功能完整、结构可靠的生产空间。江苏杰达钢结构工程有限公司拥有丰富的多层次拱形屋顶工程经验，可为工业企业提供从设计到安装的全方位技术支持。
