河南濮阳煤棚拱形屋顶施工图与工艺详解

拱形屋顶以其经济适用、施工快捷的特点，在矿产资源储存设施中广泛应用。河南濮阳某煤棚采用拱形屋顶结构，建筑面积2010平方米，充分体现了这一结构体系的高效性。

工程基本参数

该储煤棚的建筑尺寸及结构参数如下：

• 建筑宽度：30米
• 建筑长度：67米
• 总建筑面积：2010平方米
• 拱形高度：6米
• 屋面板厚度：1.2毫米拱形波纹钢屋盖
• 侧墙板：0.5毫米900型彩钢瓦

两座厂房的下端均采用混凝土挡墙，提供坚实的结构支撑。

钢柱布置与基础处理

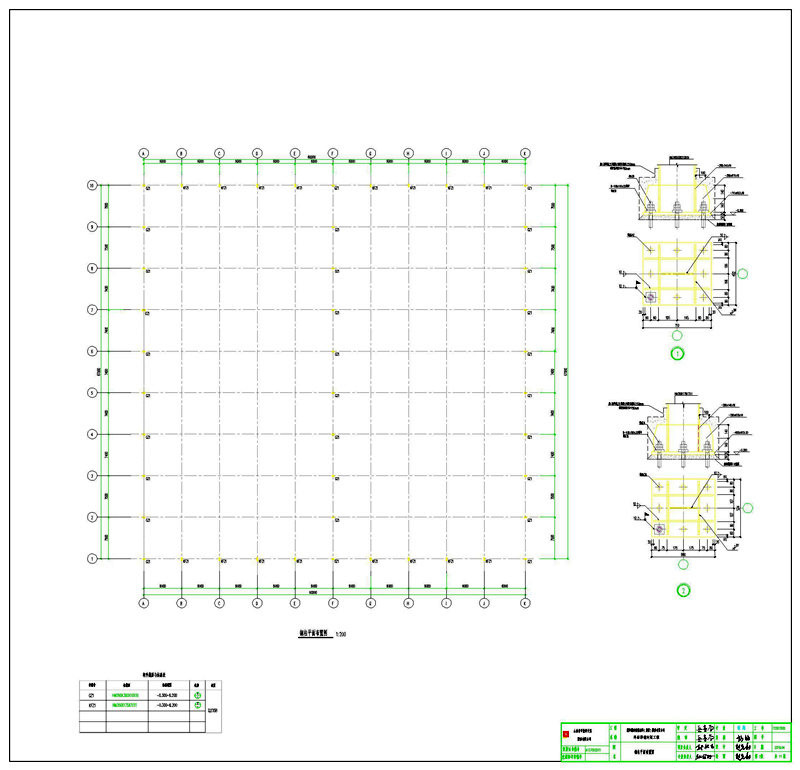

钢柱平面布置

钢柱采用规则矩形布置，各柱间距离明确：

• 宽度方向：每隔6米布置一个钢柱
• 长度方向：每隔7.5米布置一个钢柱
• 这样的布置方案既保证了屋顶支撑的均匀性，又便于施工和维护

钢柱基础构造

钢柱下端采用垫片和螺钉进行孔洞处理，随后使用高强灌浆料进行二次浇筑。施工完成后，保护层厚度不得小于50毫米，确保了长期的防腐效果。

屋面构造与防水设计

屋面系统

屋面采用拱形金属钢屋盖系统，主要工艺包括：

• 采用1.2毫米厚高强度压型钢板作为屋面板
• 屋顶颜色为黑灰色或深灰色，经业主确认
• 两侧天沟落水管每一个柱距内设置一个
• 落水管采用直径110毫米的白色PVC管，就近隐蔽安装

天沟排水设计

天沟内的排水坡度为1%，确保雨水能顺利排导。这样的设计既保证了防水效果，又便于日常的清洁维护。

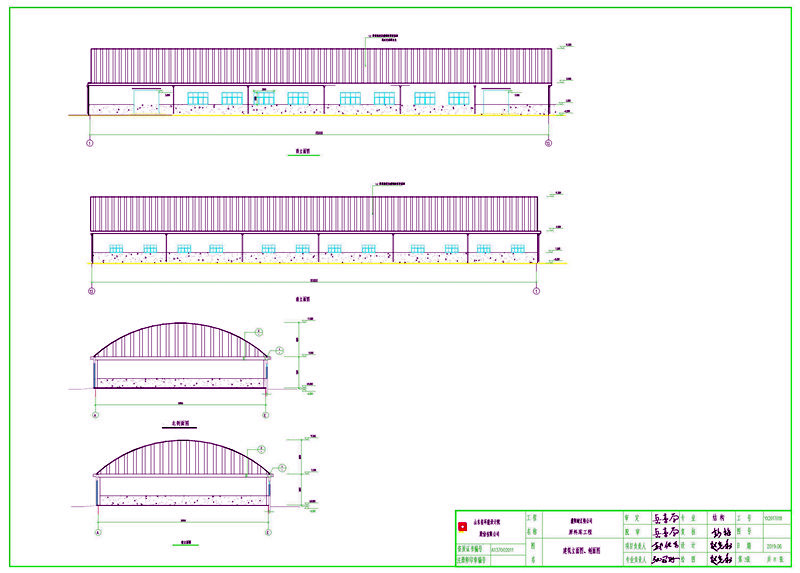

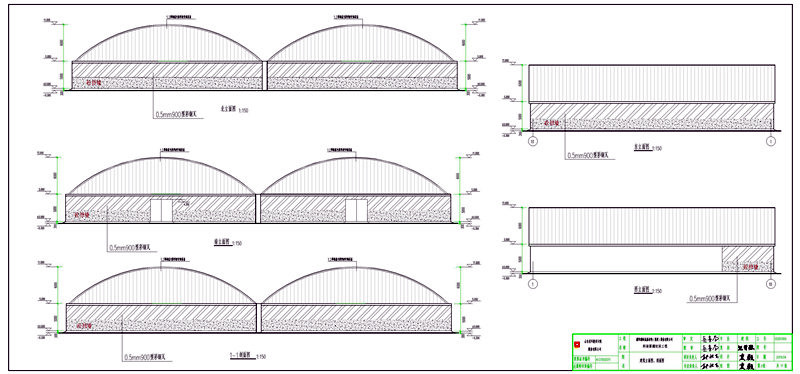

立面设计与门窗配置

厂房立面特征

厂房立面采用对称设计，配置标准化的门窗系统：

• 左右各设一个大门，便于出入和物料运输
• 中间设置八个窗户，提供良好的自然采光和通风
• 窗户均匀分布，便于内部作业和观察

门窗规范

所有门窗应符合相关建筑规范，确保结构的完整性和安全性。

常见问题解答

为什么煤棚要采用拱形屋顶？

拱形屋顶具有以下优势：跨度大、无内部支撑、建筑利用效率高、施工周期短、经济效益好，特别适合矿产储存场景。

天沟设计的作用是什么？

天沟能有效汇集屋顶雨水，通过排水管道排导，防止积水对屋顶造成压力，确保长期的防水效果。

如何保证钢柱的防腐效果？

通过高强灌浆料的二次浇筑、充足的保护层厚度以及定期的涂装检查维护，可确保钢柱的防腐效果。

小结

河南濮阳煤棚拱形屋顶工程展现了拱形结构在能源储存领域的应用价值。其高效的空间利用、可靠的防水体系和科学的基础处理，使得这个2010平方米的工程设计完备、施工规范。江苏杰达钢结构工程有限公司拥有丰富的类似工程经验，可为煤炭、矿产及其他物料储存设施提供专业的拱形屋顶设计、制造和安装服务。
