湖北黄冈大棚拱形屋顶设计与天沟系统

拱形屋顶大棚凭借其开敞的内部空间和多样的天沟设计，广泛应用于蔬菜种植、机械存储等领域。湖北黄冈某厂家大棚采用三连跨拱形屋顶结构，单跨22米，展现了这一系统的灵活性和适应性。

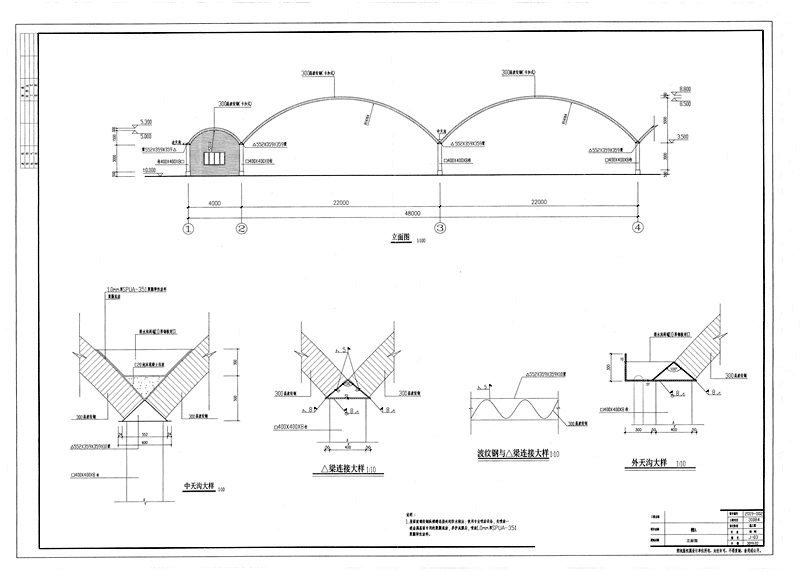

项目规模与立面设计

该大棚为三连跨拱形屋顶结构，设计参数如下：

• 单跨宽度：22米
• 屋顶波纹钢规格：300高波纹钢
• 天沟系统：两个外天沟和两个内天沟，形成复杂的排水网络

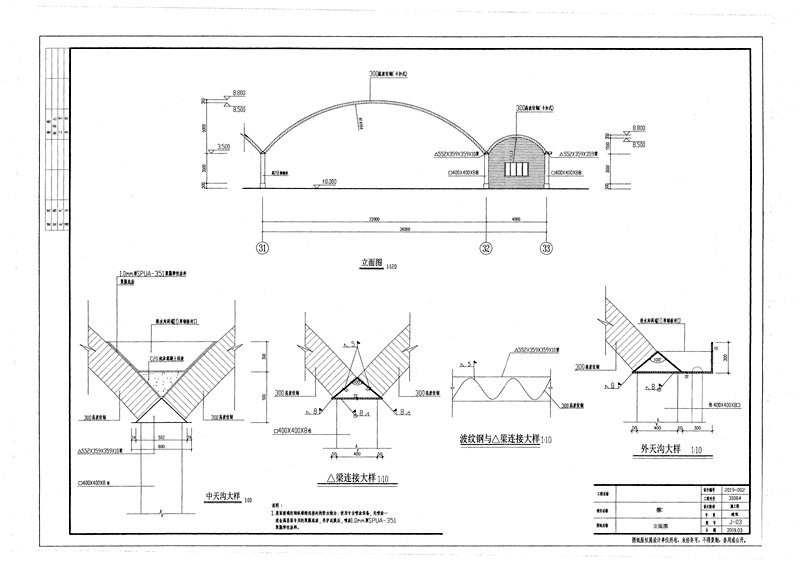

内天沟构造设计

内天沟防水体系

内天沟的防水构造采用多层设计：

• 天沟中间采用C20泡沫混凝土填充，既轻质又保温
• 排水沟两侧采用厚钢板进行封口，防止雨水外漏
• 这样的多层防水设计可确保长期的防水效果

排水功能

内天沟能有效汇集屋顶雨水，通过专业的排水管道系统导入外天沟，最终经过地面排水系统排出。

外天沟与支撑结构

外天沟支撑方式

外天沟在钢柱上通过三角板进行连接，具有以下特点：

• 采用三角板设计，增强接点的刚度
• 利用钢柱的承载能力直接支撑天沟
• 排水沟两侧同样采用厚钢板进行封口

排水坡度设置

外天沟的排水坡度科学合理，确保雨水能顺利流向排水管道，防止积水对天沟的压力。

附属拱形屋顶设计

小跨度拱形屋顶

三连跨左边安装了一个小的拱形屋顶，具体参数为：

• 跨度：4米
• 屋顶材料：1.0毫米厚SPUA-351聚脲弹性材料
• 中间设置一扇窗户，提供采光和通风

聚脲弹性材料的特性

SPUA-351聚脲弹性材料具有优异的防水、防腐和耐候性能，广泛应用于工业建筑的屋面防水。这种材料既能保证防水效果，又具有一定的柔性，能适应结构的微小变形。

波纹钢与三角梁连接工艺

连接原理

波纹钢与三角梁的连接是拱形屋顶工程中的关键工艺。在施工含波纹钢板的拱形组合结构时，主要流程为：

• 将含波纹的拱形钢板放置到钢梁的上翼缘上
• 对含波纹的拱形钢板的端部采用平钢板进行封堵
• 防止浇筑混凝土时从波纹凹凸端部漏浆
• 最后浇筑屋面的混凝土或涂装防水材料

连接技术难点

这种连接方式面临的主要技术挑战包括：

• 波纹钢板的板端轮廓为正弦曲线或多段连续圆曲线，与平钢板封堵时操作复杂
• 采用连续焊接时，由于板件薄、连续曲线变化导致焊接难度大
• 采用变截面的拱形形式时，在浇筑混凝土过程中钢拱在钢梁上翼缘支承处可能产生横向滑移
• 滑移导致拱形组合结构的截面尺寸发生变化，需特别关注

常见问题解答

为什么要设置内外两套天沟？

内外天沟的组合设计能分层控制雨水，提高防水的可靠性。内天沟汇集屋顶中央的雨水，外天沟处理边缘区域的雨水，形成双重保险。

泡沫混凝土在天沟中的作用是什么？

泡沫混凝土既具有重量轻的优点，又能提供一定的刚度，同时具有保温和隔音的效果，是现代工业建筑的常用材料。

为什么波纹钢和三角梁的连接这么复杂？

波纹钢的特殊截面形状决定了连接的复杂性。规范的连接方式是保证结构整体受力和防水效果的关键。

小结

湖北黄冈大棚拱形屋顶工程展现了复杂天沟系统在大跨度结构中的应用实力。通过合理的内外天沟搭配、科学的防水设计和规范的波纹钢连接工艺，成功实现了三连跨22米的大开间设计。江苏杰达钢结构工程有限公司在拱形屋顶天沟系统的设计和施工中积累了丰富经验，可为各类工业大棚、仓储设施提供专业的技术方案和高质量的工程实施。
