湖北黄冈红安工业车间拱形屋顶施工方案

拱形屋顶在湿陷性黄土地区的应用需要特别关注基础处理。湖北黄冈红安某厂家生产车间采用拱形屋顶结构，建筑为双跨设计，总长66米，充分展现了复杂地质条件下的工程适应能力。

地基处理技术方案

地质条件分析

该工程所处地基为湿陷性黄土，这种土质具有在浸水状态下产生沉降的特性，需要采用专门的处理方法。根据《孝义金晖205万吨/年炭化室6.78米捣固焦化及配套项目岩土工程勘察报告》，地基处理采用以下方案：

• 挡墙下采用三七灰土（即石灰：土=3：7的混合物）进行换填处理
• 换填厚度为1.0米
• 换填范围每边宽出外边缘基础0.6米

地基承载力要求

换填三七灰土垫层后，地基承载力特征值（fak）不小于150千帕，确保了建筑的基础稳定性。

灰土垫层材料要求

灰土垫层的施工质量关系到整个工程的安全，具体要求为：

• 石灰宜选用新鲜消石灰，最大粒径不得大于5毫米
• 土料宜选用粉质黏土，不宜使用块状黏土
• 土料不得含有松软杂质，且最大粒径不得大于15毫米
• 土料应过筛处理，确保粒径均匀

垫层施工工艺

垫层的分层铺填和夯实是关键环节：

• 分层铺填厚度为300毫米
• 夯实后厚度不大于200毫米
• 压实系数λc不小于0.97，确保密实度
• 分段施工时，缝距不得小于500毫米
• 垫层应当日铺填夯压，夯压后3天内不得受水浸泡

含水量控制

垫层土料的施工含水量应控制在优良含水量范围内，过干或过湿都会影响夯实效果。

基坑钎探与验收

基础开挖后应进行钎探，探距1.5米，探深2.5米，梅花形布置，如发现土质与报告不符或有异常，需与各方协商研究处理。灰土垫层施工严格按照《建筑地基处理技术规范》相关条款执行。

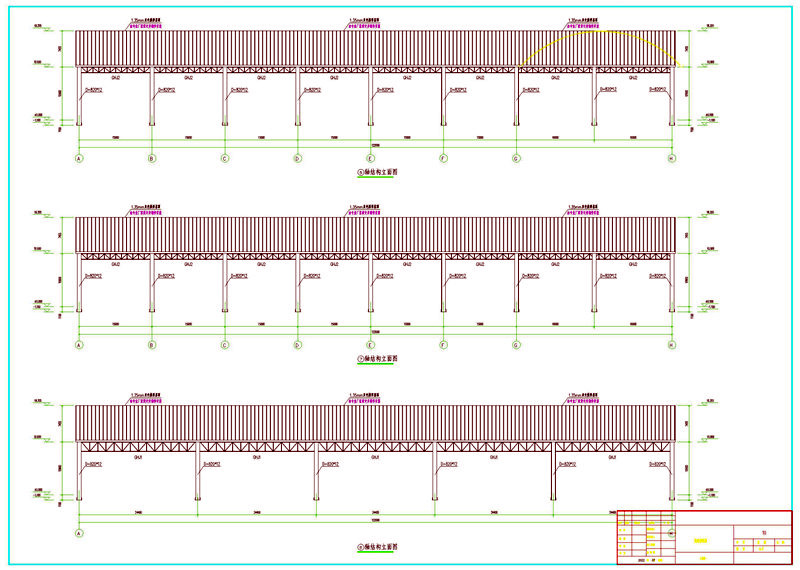

工程规模与立面设计

建筑基本参数

该生产车间为双跨结构，主要参数如下：

• 总建筑长度：66米
• 单跨宽度：20.1米
• 立柱间距：每隔15米打一根立柱
• 钢柱规格：820×12毫米
• 屋顶材料：1.35毫米厚灰色拱形屋顶

这样的参数配置既满足生产工艺需求，又确保了结构的经济性。

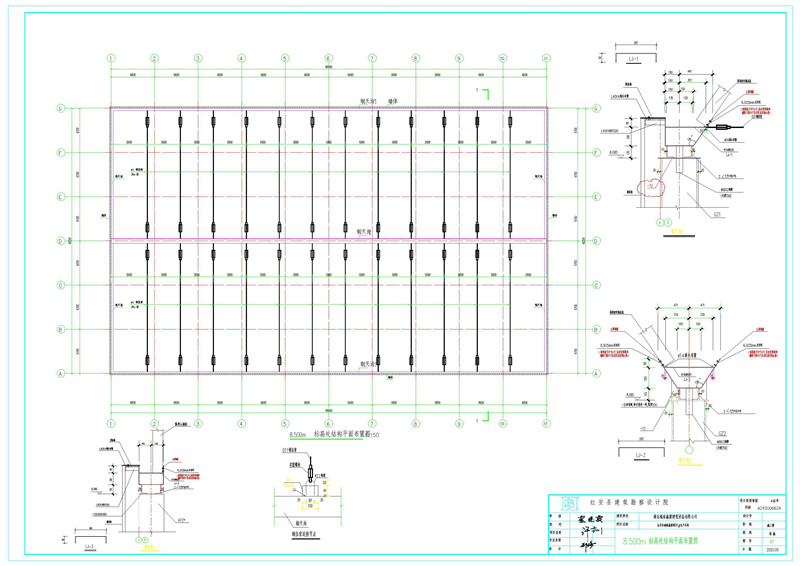

内部支撑与拉索系统

钢拉索规格与布置

车间中间拉了一条11毫米的钢拉索，两边用螺栓和角钢焊接在一起，形成坚实的支撑系统。每隔5米拉一条钢拉索，总共12条钢拉索均匀分布在建筑长度方向上。

拉索的作用机制

钢拉索与中间的钢天沟组成内部支撑体系，能有效控制屋顶的挠度和侧向位移，确保整个结构的稳定性和长期的安全使用。

钢天沟设计

中间的钢天沟既能汇集屋顶雨水，也作为内部支撑系统的重要组成部分，形成了一体化的结构设计。

材料与工程规范

钢结构设计规范

本工程按以下现行规范进行设计和施工：

• 《钢结构设计规范》GB50017-2003
• 《门式刚架轻型房屋钢结构技术规程》CECS102:2002

钢材与焊接

未特殊注明的钢板及型钢为Q345钢，焊条为E50系列焊条。构件的拼接连接采用10.9级摩擦型连接高强度螺栓，连接接触面采用钢丝刷清除浮锈。

基础混凝土

柱脚基础混凝土强度等级为C30，锚栓钢号为Q345钢。

焊缝与防火

图中未注明的角焊缝最小焊脚尺寸为7毫米，一律满焊。对接焊缝的焊缝质量不低于二级。钢结构的制作和安装需按照《钢结构工程施工及验收规范》GB50205的规定进行。

防腐处理

钢构件表面除锈后用两道红丹打底，构件的防火等级按建筑要求处理。

常见问题解答

为什么湿陷性黄土地区要特别处理基础？

湿陷性黄土在浸水时会产生沉降，如果不进行特殊处理，建筑会出现不均匀沉降，危害结构安全。三七灰土换填能有效提高地基承载力和稳定性。

钢拉索的预应力如何调节？

通过花篮螺栓可以调节钢拉索的预应力大小，使其受力均匀，这样能有效提高屋顶整体的刚度。

为什么要设置12条钢拉索？

12条钢拉索均匀分布在66米的建筑长度上，确保了每个区间都得到充分的支撑，提高了结构的整体刚度和稳定性。

小结

湖北黄冈红安生产车间的拱形屋顶工程充分展现了复杂地质条件下的工程适应能力。通过科学的地基处理、完善的内部支撑系统和规范的钢结构设计，成功实现了66米双跨建筑的安全可靠。江苏杰达钢结构工程有限公司在复杂地质条件下的拱形屋顶工程中积累了丰富经验，可为工业建筑项目提供从地质评估、方案设计到工程竣工的全方位技术支持。
