石灰堆棚拱形屋盖施工方案_跨度36米设计实例

拱形波纹钢屋盖在大跨度工业厂房中应用广泛，特别是在石灰堆棚等露天储存建筑中具有显著优势。本文以湖北襄阳某石灰堆棚为例，介绍36米跨度拱形屋盖的设计特点与施工要点。

工程概况与结构设计

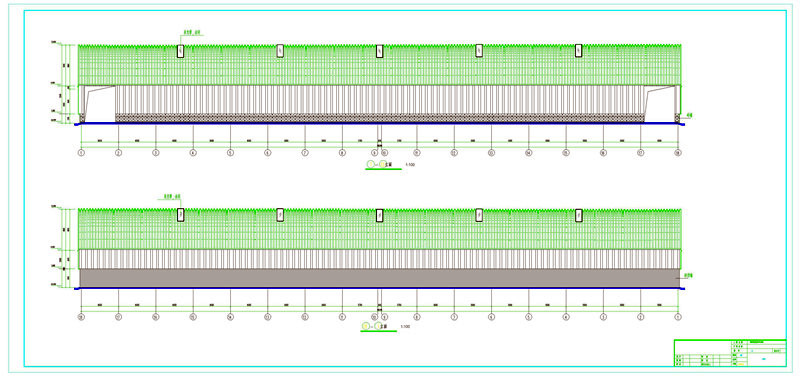

该项目采用拱形波纹钢屋盖与弧形彩板山墙结构，跨度达到36米，上部采用拱形波纹钢屋盖，两端采用弧形彩板山墙作为围护。建筑下部采用混凝土基础和钢管支撑。

材料与结构特点

• 屋盖形式：拱形波纹钢屋盖
• 覆盖材料：彩钢板作为下层防护
• 支撑形式：混凝土挡墙支撑
• 跨度规模：36米大跨度设计
• 建筑尺寸：长96米、宽36米

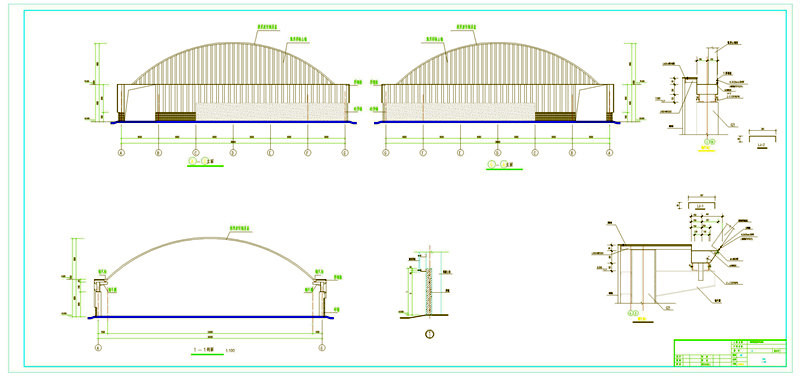

天沟和排水设计

拱形屋顶两端采用钢天沟，天沟下端焊接牛腿支撑，上部焊接厚钢板，每块板上焊接4个自攻钉以确保固定强度。屋顶面预留采光带，采用透光材料铺设，既保证采光效果，也便于管理。

采光带设计要点

• 采光带位置：位于拱形屋顶顶部或侧面
• 采光材料：高透光率的采光板
• 设计作用：为内部空间提供自然光线
• 视觉效果：增加建筑层次感和开放感

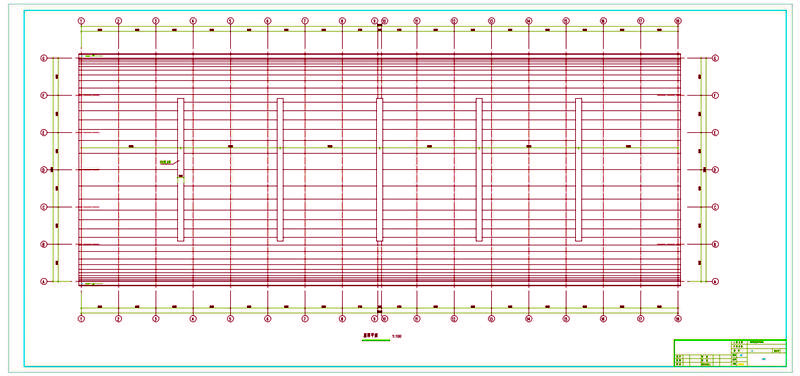

屋顶平面布置

屋顶平面图规模为长96米、宽36米，每隔6米设置一根立柱用于支撑屋面结构，以保证建筑整体稳定性。立柱的均匀分布确保了荷载的均衡分散，提高了结构的可靠性。

施工工艺与质量控制

该类型建筑的施工需要遵循以下原则：

• 屋盖设计与制造由具备资质的专业公司承担
• 必须采用专业设备进行波纹钢屋盖的成型
• 施工企业需具备相应的施工资质和经验
• 吊装作业应采取防变形措施
• 屋盖板与支撑结构的固定需满足设计要求

常见问题

大跨度拱形屋盖如何保证结构稳定？

通过合理的拱高设计、均匀的立柱支撑分布、钢梁的充分焊接以及必要的预应力张拉等措施，可以有效提高结构的稳定性和承载能力。

采光带对屋盖强度有影响吗？

采光带虽然减少了屋面板的面积，但通过结构加强设计（如加肋、加固梁等）可以充分弥补，不会影响整体强度。

天沟如何进行防水处理？

天沟底部采用水泥或防水涂料密封，钢板与屋面板连接处用铆钉紧固，预埋件周围用水泥封堵，定期清理积水和污物。

小结

大跨度拱形屋盖建筑在工业厂房领域具有显著的经济性和功能性优势。江苏杰达钢结构工程有限公司专业从事拱形屋顶的设计与施工，拥有多个大跨度工程的成功实施经验，能够为客户提供整体的技术解决方案。
