湖北武汉某厂家工业厂房制作拱形屋顶施工图

拱形屋顶厂家 2023-03-18 17:45:38 图纸图集 1550 ℃ 0 评论

关于拱形屋顶，想必大家都知道拱形屋顶的安装方法吧。先设备进场，然后压瓦机压瓦，之后吊车上场吊瓦，然后工人进行安装。

今天杰达钢构技术员胡子豪带大家看以一下这张图纸。

这是拱形屋顶的轴立面图，拱高4米，拱形屋顶的板厚度为1.0mm，厚TC610-200型拱形屋面板材质Q345B。

用高混凝土压顶梁，顶梁高度26.5米。

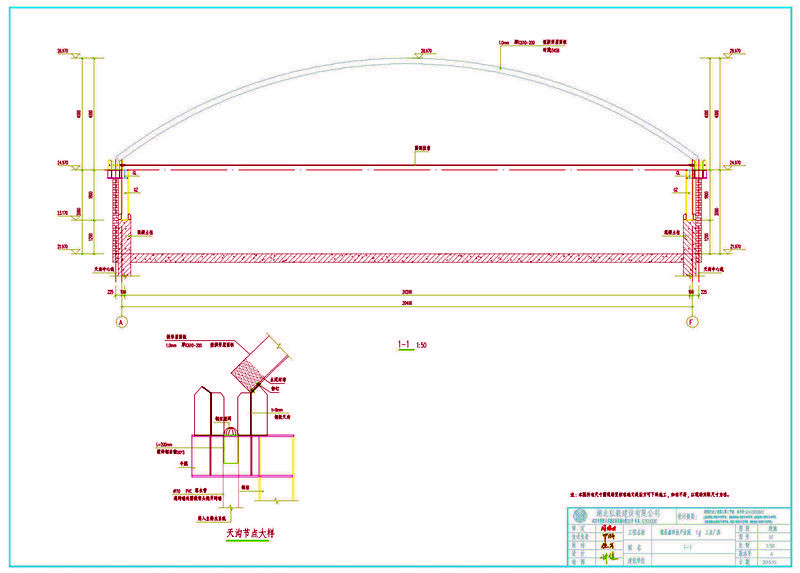

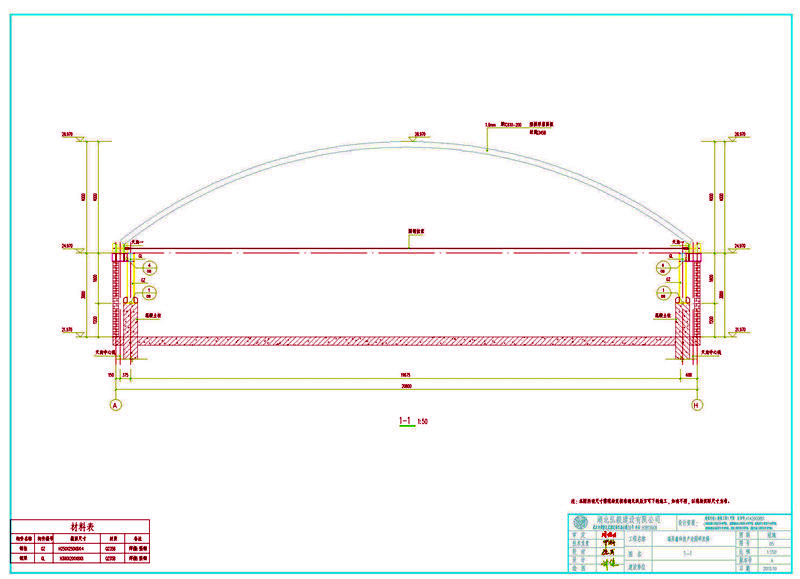

拱形屋顶的剖视图，长度20.4米，两边混凝土柱，两边天沟上使用钢拉索固定住。

拱形波纹钢屋盖安装：

1、连接槽钢将制作成型槽钢通长焊接于拱形钢梁的上翼缘处。

2、拱形波纹钢屋盖安装在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

3、山墙安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、起吊在地面用等离子切割机切割成型的山墙小单元板。

b、山墙板就位后,下端用自攻螺钉将拱脚栓接于连接

角钢上;上端用铆钉将拱脚栓接于山墙小檐板上。

天沟详细图如上，天沟上安装一个钢丝滤网，两端是钢板天沟，钢板和拱形屋顶面板用铆钉打在一起，用水泥封堵。

钢丝滤网的下端是排水管，左边焊接牛腿。

拱形屋顶制作完成，需要验收，一般来说验收依据就是如下：

建筑结构可靠度设计统一标准

GB50068-2001

建筑结构荷载规范

GB50009-2012

建筑抗震设计规范

GB50011-2010

混凝土结构设计规范

GB50010-2010

钢结构设计规范

GB50017-2003

建筑设计防火规范

GB50016-2006

冷弯薄壁型钢结构技术规范

GB50018-2002

钢结构工程施工质量验收规范

GB50205-2001

拱型波纹钢屋盖结构技术规程

CECS

有需要安装拱形屋顶的可以联系我们！
