矿渣堆棚拱形屋顶施工工艺_120米跨设计方案

拱形波纹钢屋盖在矿山企业的矿渣堆棚中应用广泛，能够在大跨度无柱空间内实现高效的物料堆放。本文以湖南湘钢矿渣堆棚为例，介绍120米长、95米宽、三连跨拱形屋顶的设计与施工方案。

屋盖选型与材料要求

该项目屋盖采用拱形波纹钢屋盖（深豆绿色），具体要求为：

• 屋盖由具备资质的专业公司进行设计及施工
• 屋盖厂家需提供屋面上部荷载参数
• 下部结构和基础需根据荷载参数进行复核验证
• 连接角钢采用L90×56×6规格
• 角钢沿17.50m标高梁通长设置

连接件与焊接要求

连接角钢的技术指标

• 材料等级：Q235B级钢材
• 钢材需具有抗拉强度、伸长率、屈服强度等合格证
• 硫、磷含量需符合要求
• 与预埋板的焊缝长度需大于50mm
• 焊接质量需经过检验

屋顶施工要求

• 拱形波纹钢屋盖采用专业的设备进行成型
• 施工由具备资质的拱形波纹钢屋盖专业施工企业承担
• 吊装就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 每两个单元用封边机紧密咬合

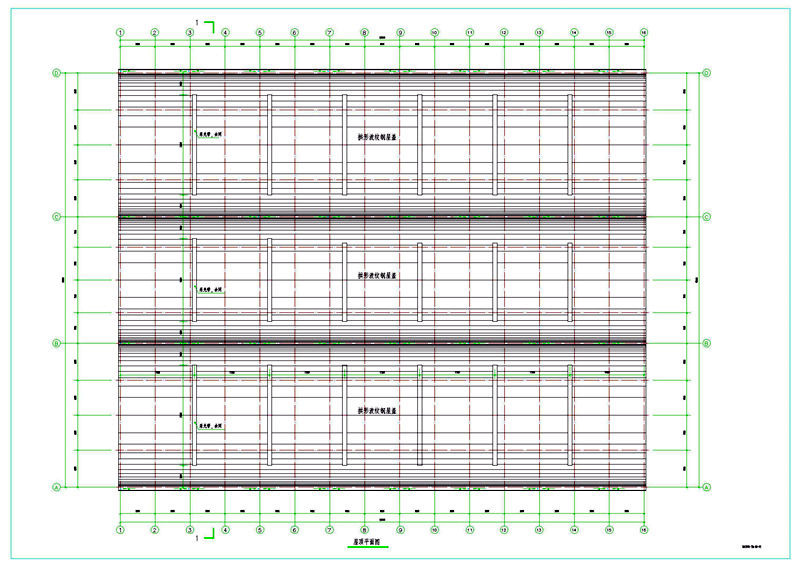

屋顶平面布置

该项目屋顶平面图的规模为：

• 建筑长度：120米
• 建筑宽度：95米
• 结构形式：三连跨拱形屋顶
• 每个拱形屋顶的顶部：6个采光带
• 采光带有利于堆棚内的照明和通风

山墙与屋面构造

山墙和拱形波纹钢屋盖构成了整体的围护结构，形成了优美的建筑轮廓。屋面采用钢托板，通过自攻螺丝的固定使其更加牢固。屋面上倒入细石混凝土并填实，既可以增强承重力，也可以达到隔热、防水的效果。

屋面构造层次

• 上层：拱形波纹钢屋盖
• 中层：钢托板与自攻螺丝固定
• 下层：细石混凝土填充层
• 防水处理：混凝土面层进行防水涂料处理

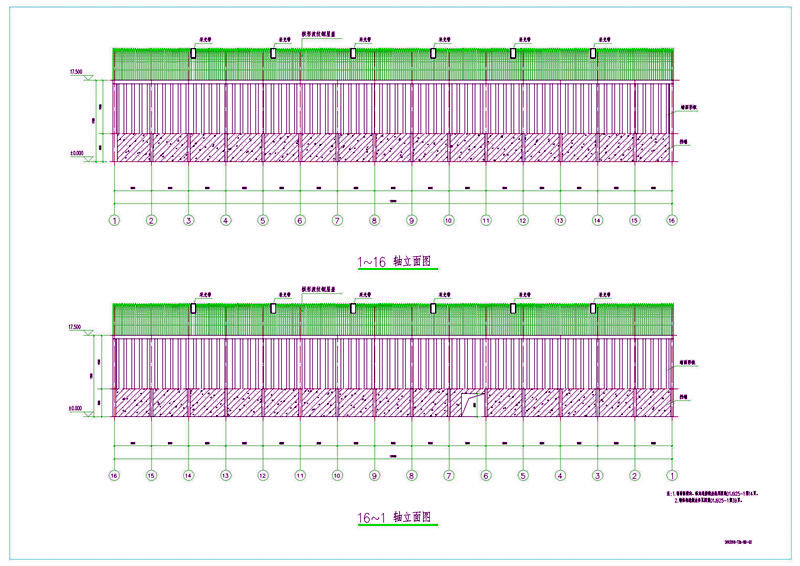

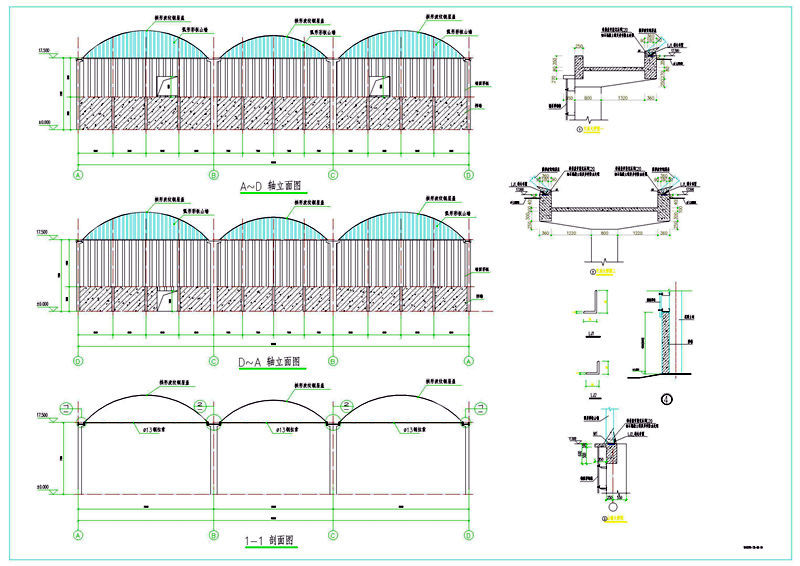

轴立面设计

整座建筑的外墙面采用彩板覆盖，独特的色彩和纹理为建筑增添视觉效果。在建筑下方有挡墙支撑，既能为建筑提供支撑，也能保护建筑免受地基沉降影响。拱形屋顶设计提供了足够的内部空间，使得堆棚能够容纳大量的矿渣堆放。

建筑立面特点

• 外墙：彩板防护，美观实用
• 基础：挡墙支撑，抗沉降
• 屋顶：拱形设计，流畅线条
• 内空：大跨度无柱，便于操作

常见问题

堆棚屋面的防水处理如何进行？

通过多层防水的设计来实现：钢屋盖本身的防水、钢托板与屋盖的紧密衔接、混凝土层的防水涂料处理，以及天沟的合理排水设计。

细石混凝土层对屋顶强度有影响吗？

混凝土层虽然增加了自重，但设计时已经考虑了这部分荷载，因此不会影响屋顶的安全性，反而增强了隔热和防水效果。

采光带如何进行维护？

采光带定期清洗以保持透光效果；检查固定螺钉的完整性；如有破损及时更换；防止积水在采光带上聚集。

小结

大型矿渣堆棚的拱形屋顶设计是工业建筑中的重要应用。江苏杰达钢结构工程有限公司在矿山、冶金、化工等行业的大跨度建筑设计与施工中拥有丰富经验，能够为企业提供安全、经济、耐用的整体解决方案。
