大学网球场拱形屋顶防水与结构设计

拱形屋顶在体育建筑中的应用需要特别关注防水性能和结构的耐用性。本文以江苏南京某大学网球场为例，介绍跨度18.32米、拱高15.16米的拱形屋顶设计与防水方案。

屋面防水设计要求

该项目的屋面防水设计遵循以下规范和标准：

• GB 50345-2012：《屋面工程技术规范》
• GB50207-2002：《屋面工程质量验收规范》
• 防水设计等级：Ⅱ级
• 防水耐久年限：15年
• 防水设防数量：一道防水设防

屋面天沟构造

• 天沟材料：1.2厚304不锈钢板
• 选用不锈钢的原因：耐腐蚀、寿命长、易清洁
• 天沟做法详见装修做法材料表和节点大样详图

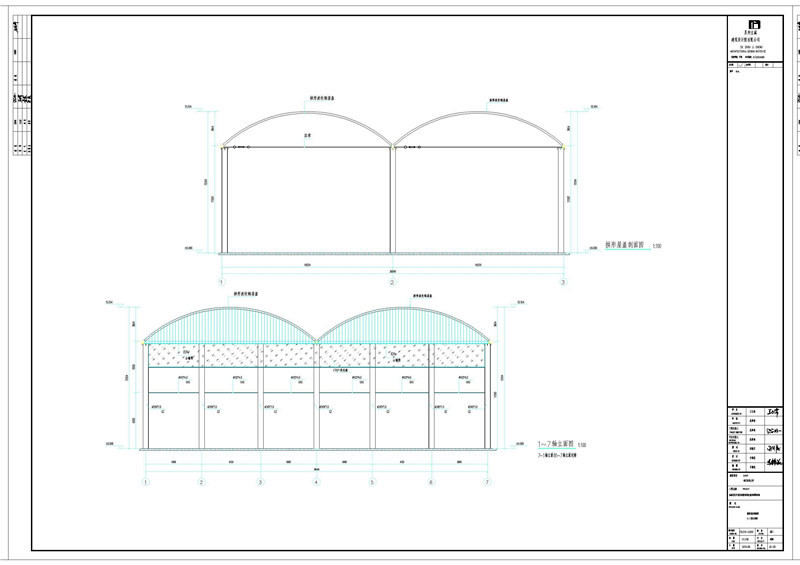

屋顶结构参数与设计

该网球场拱形屋顶的主要技术参数为：

• 屋顶跨度：18.32米
• 拱高：15.16米
• 结构类型：拱形受力
• 中部固定：采用拉栓固定结构
• 防风防水：采用综合措施

拱形的结构优势

拱形设计能够将竖向荷载转化为轴向压力，提高了大跨度的承载能力。中间采用拉栓来固定结构，进一步保证了整个屋面的稳定性。这种设计在工业和建筑领域中被广泛采用，因为它能够提供较强的抗压能力。

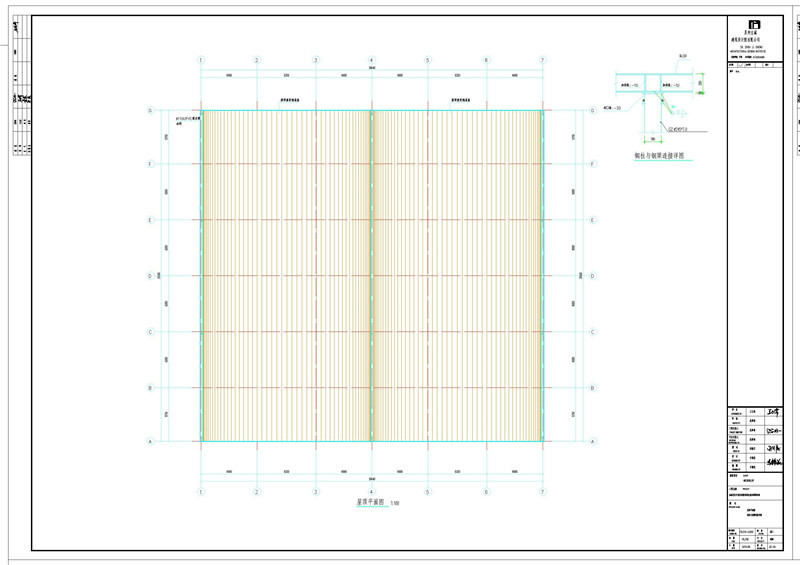

屋顶平面布置与立柱支撑

该建筑屋顶的规模为：

• 建筑长度：36米
• 建筑宽度：35米
• 立柱间距：每隔6米设置一根
• 立柱与钢梁连接：焊接或螺栓连接
• 接合点：需进行详细的设计和施工

屋面采光与其他功能设计

FRP采光板的应用

在拱形屋顶上安装FRP采光板是常见的做法，能够：

• 有效增加室内采光度
• 降低照明能耗
• 具有优异的保温效果
• 具有良好的防水性能

FRP采光板采用玻璃纤维增强树脂制造，具有重量轻、强度高、抗震性好等特点。

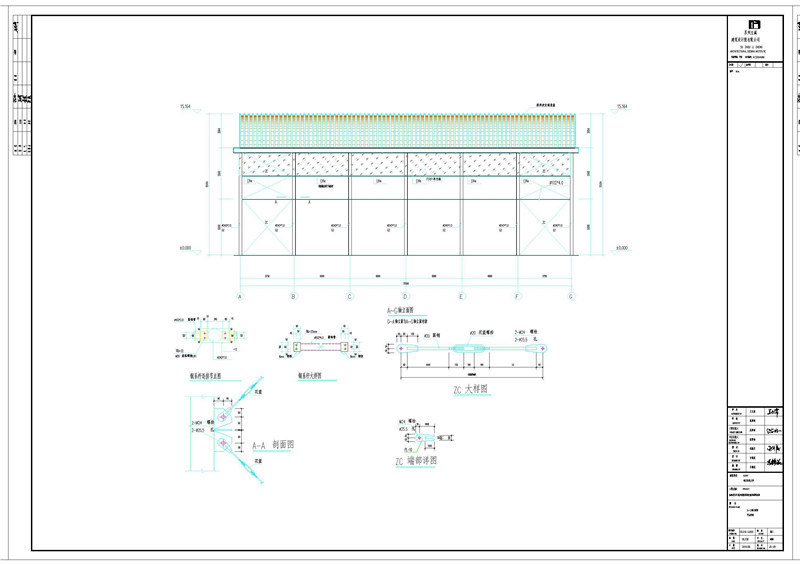

花篮式拉索系统

• 花篮构成：圆钢和螺栓组成
• 圆钢规格：20的圆钢材料
• 固定方式：中间采用20的花篮螺栓进行固定
• 作用：支撑和固定屋顶结构，增强可靠性和承载能力

常见问题

为什么要采用不锈钢天沟？

不锈钢天沟具有耐腐蚀、不生锈、使用寿命长（可超过50年）的优点，虽然初期成本较高，但长期收益大，特别是在对防水耐久性要求高的体育场所。

拱形屋顶如何进行维护？

定期清理屋面积水和落叶；检查采光板的完整性；定期检查天沟和排水系统；及时处理任何渗漏现象；检查拉索系统的张力。

FRP采光板会影响屋顶强度吗？

FRP采光板虽然减少了屋面板的面积，但其自身具有良好的强度，且设计时已考虑了这一因素，因此不会降低屋顶的整体强度。

小结

体育建筑的拱形屋顶设计需要兼顾结构安全、防水耐久、采光舒适等多个方面。江苏杰达钢结构工程有限公司在大型公共建筑和体育设施的设计施工中积累了丰富经验，能够为学校、体育场馆等项目提供优质的钢结构解决方案。
