工业厂房拱形屋顶天沟与钢拉索设计

拱形屋顶在工业厂房中的应用需要重点关注天沟细节设计和钢索加固系统。本文以江西吉安某厂房为例，介绍57米长、14.4米宽厂房的拱形屋顶构造与天沟系统。

钢柱平面布置与承重系统

该项目的钢柱平面布置采用规则排列，主要技术指标为：

• 钢柱数量：7根
• 排列方式：单排排列
• 建筑总长：57米
• 建筑宽度：14.4米
• 间距分布：均匀分布，支撑屋面结构

钢柱的结构作用

钢柱是现代建筑中不可或缺的重要构件，其分布和布置对建筑物的结构和稳定性至关重要。在本设计中，7根钢柱按照一定的间距排列，充分支撑上方的屋面系统。钢柱的设计还需要考虑建筑物的用途和环境条件，以保证其结构的持久性和可靠性。

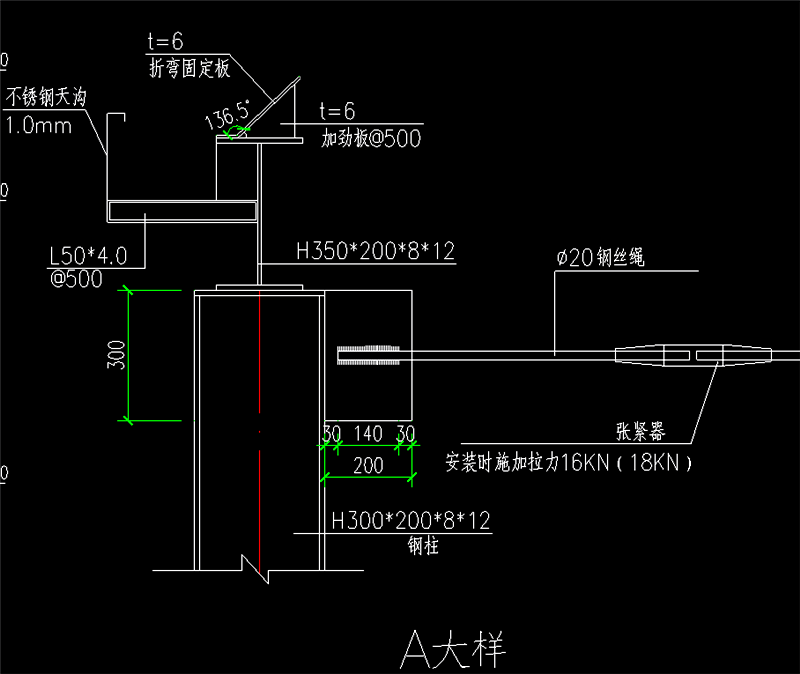

天沟细节与加强设计

天沟的构成要素

该项目的天沟采用精细化设计，各部分紧密协作：

• 钢托板：固定在钢梁或支撑结构上
• 三角板：与钢托板牢固连接
• 连接方式：自攻螺丝紧固
• 加强措施：钢丝绳加固中间部分
• 张力控制：张紧器调节钢绳张力

钢丝绳拉索系统

钢柱的中间部分使用了钢丝绳来进一步加固结构，钢绳的中间则使用张紧器来确保其能够承受更大的张力。这种设计充分考虑了：

• 材料的强度和耐久性
• 结构的稳定性和刚度
• 拉索的可调性和维护便利性
• 长期使用的安全可靠性

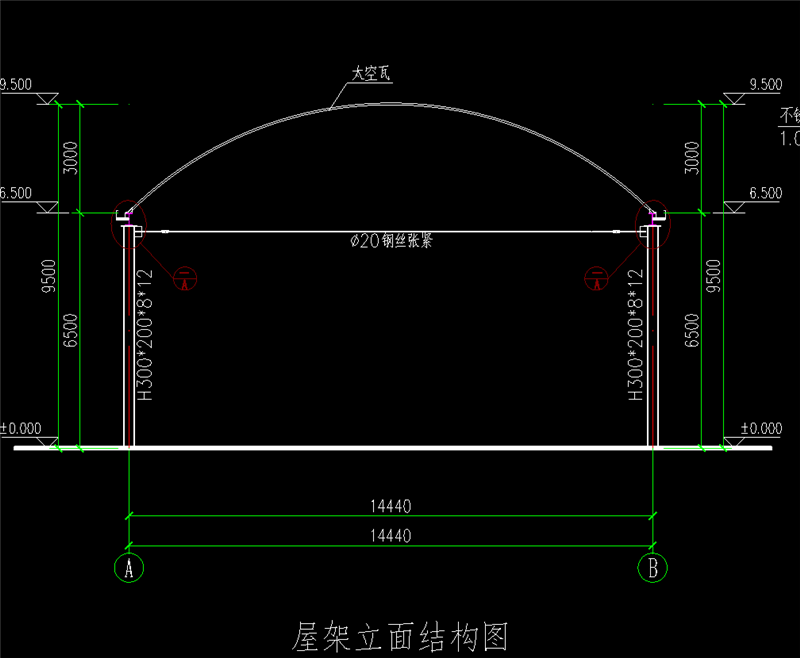

屋顶结构与太空瓦应用

拱形屋顶的高度设计

该项目采用太空瓦（高分子膜）作为屋面材料，建筑的拱形屋架高度达到9.5米。这样的设计在以下方面具有优势：

• 内部空间宽敞明亮
• 自然光线充足，降低照明成本
• 突破了常规建筑的跨度限制
• 体现了设计者的创新理念

太空瓦材料的特性

• 材料属性：高分子膜，轻质高强
• 光学性能：高透光率，光线柔和
• 耐久性：抗紫外线，使用寿命长
• 环保性：可回收，符合绿色建筑要求

施工工艺与质量要求

该类型厂房的拱形屋顶施工需要严格按照以下要求进行：

• 钢柱的垂直度和水平位置的精确控制
• 天沟与钢柱的焊接需要经过质量检验
• 钢丝绳的张力调节需要在专业人员指导下进行
• 屋盖板的铺装需要保证防水和安全
• 所有螺钉和连接件的紧固需要逐一检查

常见问题

钢丝绳拉索系统需要多久检查一次？

建议每半年检查一次张力和磨损情况，特别是在风雨季节前进行专项检查，及时调节张紧器以保持适当的预应力。

太空瓦屋面如何维护？

定期清洗透光面以保持透光效果；检查固定螺钉的完整性；防止尖锐物体破损；防止积水在屋面聚集；定期涂抹防紫外线保护剂。

天沟积水如何处理？

通过天沟的合理坡度设计和完善的排水管系统，使积水能够快速排出；同时定期清理天沟内的落叶和污物，防止堵塞。

小结

工业厂房的拱形屋顶设计需要精细的天沟构造和可靠的加强系统。江苏杰达钢结构工程有限公司在大跨度工业厂房的设计施工中积累了丰富经验，能够为企业提供安全、经济、高效的拱形屋顶整体解决方案。
