今天又是新的一天了,杰达钢构技术员胡子豪先生带大家看一下江西景德镇乐平某车间安装拱形屋顶施工图。

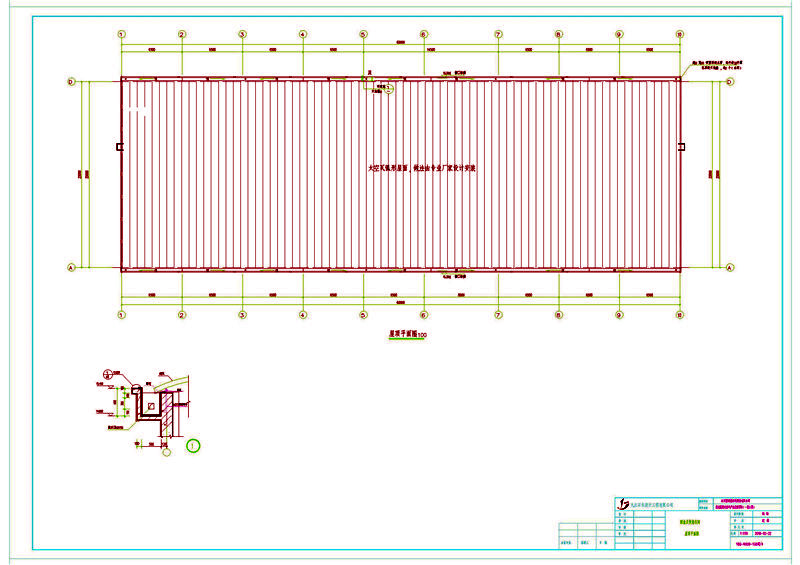

本份图纸中可以看出,下部结构为混凝土结构,屋顶采用的是拱形波纹钢屋盖结构。
在本份图纸中,我们可以看到他的跨度是20米,长度是60米,建筑面积是1200平方米。
因为本次施工的拱形波纹钢屋盖跨度是20米,所以我们做的拱高是1/5,即为4米,板材厚度为1.0mm,板材厂家为上海宝钢。
下面我们来看一下本份图纸的详细内容。

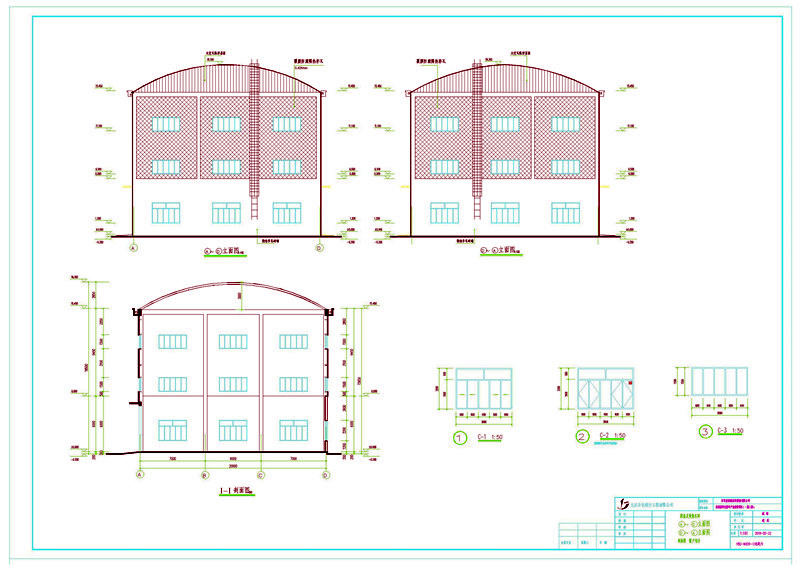

并且可以看到拱形高度为4米,而且可以看到拱形屋顶部分标注了由专业厂家设计制作安装。

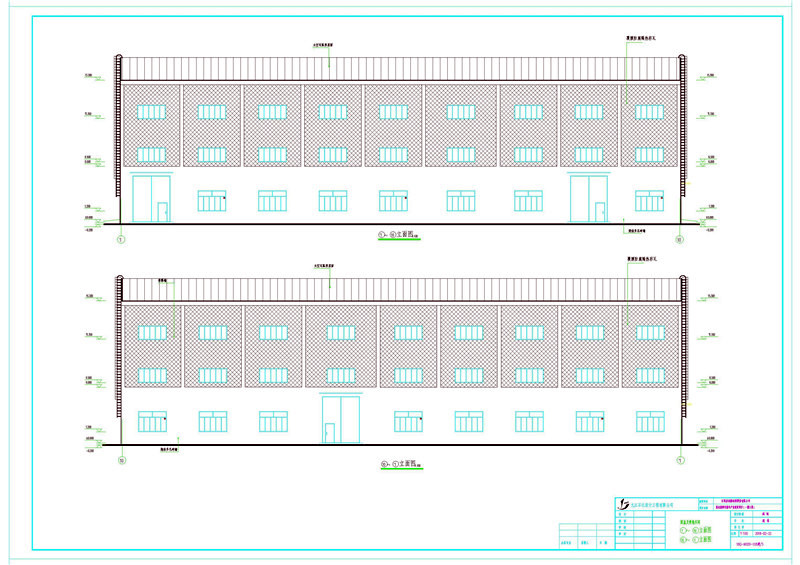

这是一张拱形屋顶的立面图,呈现出高雅的简约美感。
整座建筑内装置有九排窗户,无论是白天还是夜晚,都能够充分地利用阳光和自然光线,为室内带来明亮的效果。
在底部的部分,建筑设计则采用单独开放一个大门或者双开门的方式,为出入者提供了方便和快捷的通道。整个拱形屋顶设计简洁大方。
这是一张精美的天沟详情图,图中展示着天沟的内部结构和设计。在天沟中央,我们可以看到一个溢水口,它是处理天沟中积水的出口,并确保天沟的正常运行。
在天沟的设计中,预埋件是非常重要的一部分。在预埋件上,我们需要打地板,这个地板可以起到支撑作用,同时也可以美化天沟的外观。
在安装地板时,我们需要将太空瓦和地板用螺钉牢固地连接在一起,确保它们不会在使用过程中出现松动或者脱落的情况。通过这样的设计,我们可以使天沟更加美观和实用,为我们的生活带来更加便利和舒适的体验。
如果你也有需要安装拱形屋顶,请联系我们!
