镇江扬中钢桁架拱形波纹钢屋盖图纸

今天由杰达钢构技术员胡子豪带大家了解一下我们公司早些年在镇江某粮油储备库施工的钢结构拱形屋顶图纸。

本份图纸中可以看出，下部结构为钢管桁架结构，不仅钢柱是桁架，横梁同样采用的是钢管桁架，屋顶采用的是拱形波纹钢屋盖结构。

在本份图纸中，我们可以看到他的跨度是16米，长度是89.6米，建筑面积是1390.4平方米。

因为本次施工的拱形波纹钢屋盖跨度是16米，所以我们做的拱高是1/5，即为3.2米，板材厚度为1.0mm，板材厂家为上海宝钢。

下面我们来看一下本份图纸的详细内容。

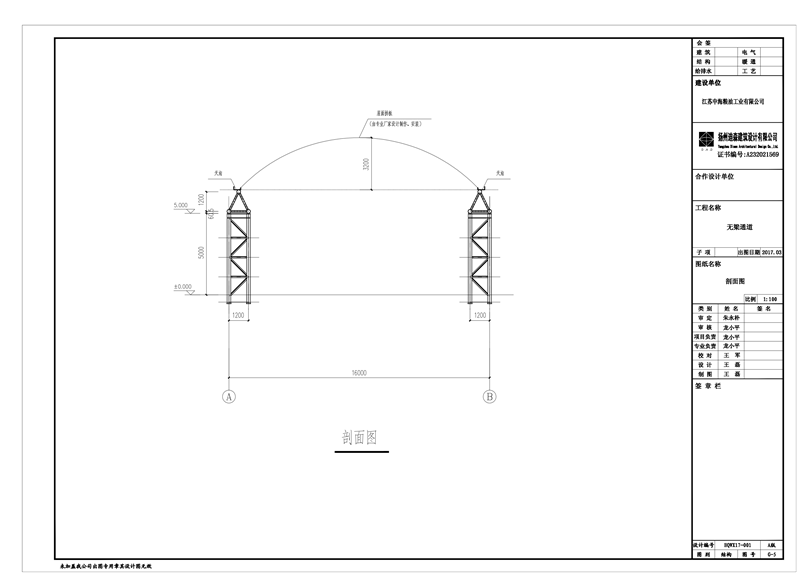

下图是该拱形屋顶建筑的立面图，从下图可以看到本结构下部为管桁架结构，高度大约为5米。

并且可以看到拱形高度为3米，而且可以看到拱形屋顶部分标注了由专业厂家设计制作安装。

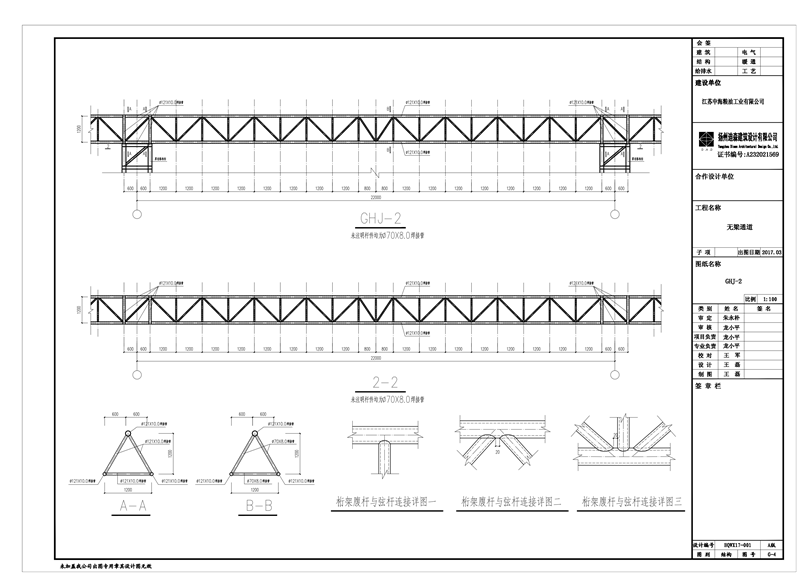

下图是该拱形屋顶结构下部结构的布置图，我们可以看到下部结构钢结构的做法，可以看到由三个钢管组合成钢柱和钢梁。

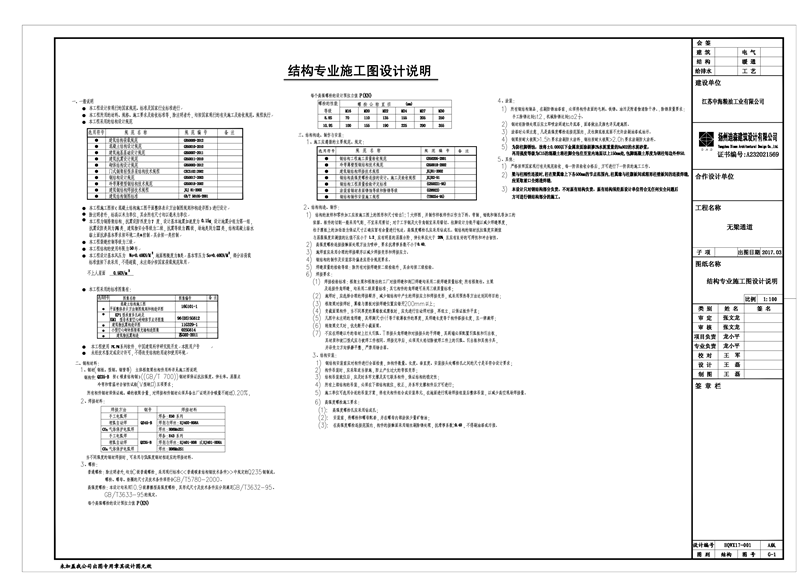

下面我们来看一下本份图纸的钢结构专业施工图设计说明。

结构专业施工图设计说明

每个高强螺栓的设计预拉力值P（KN）

● 本工程设计按现行的国家规范、标准及国家行业标准进行

● 本工程所用的材料、规格、施工要求及验收标准等，除注明者外，均按国家现行的有关施工及验收规范、规程执行。

● 本工程采用的结构设计规范

规范名称建筑结构荷载规范混凝土结构设计规范建筑地基基础设计规范建筑抗震设计规范砌体结构设计规范门式钢架轻型房屋结构技术规程钢结构设计规范冷弯薄壁型钢结构技术规范建筑钢结构焊接技术规程建筑结构制图标准

选用符号

三、结构构造、制作与安装：

1、施工应遵循的主要规范、规定：

2、结构构造、制作：

● 本工程施工图按《混凝土结构施工图平面整体表示方法制图规则和构造详图》进行设计● 除注明者外，标高以米为单位，其余所有尺寸均以毫米为单位

1） 结构的放样和零件加工应按施工图上的图形和尺寸绘出1：1大样图，并制作样板样件以作为下料. 夸制， 制 ， 制孔等加工的依据。板件的切割一般采用气割、不宜采用剪切；对于工字钢及大号角钢直采用锯切，柱脚设计为铣平端以减少焊缝厚度柱子展板上的加劲肋为保证尺寸正确应留有余量进行包边，高强度螺栓孔应采用钻成孔，钢结构的钢材抗拉强度实测值与屈服强度实测值的比值不应小于1.2，应有明显的屈服合阶，伸长率应大于20%，且应有良好的可焊性和冲击韧性，高强度螺栓连接接触面处理方法为喷砂，要求抗滑移系数不小于0.40。施焊前应采用合理的焊接顺序以减少焊接变形和焊接应力。钢结构的制作及安装容许偏差应符合规范要求。

●  本工程为钢排架结构，抗震设防私度为7度，设计基本地震加速度为0.15g，设计地震分组为第一组，抗震设防类别为两类，建筑物安全等级为二级，抗震等级为四级、场地类别为Ⅲ类、结构混凝土临水临土面抗渗基本要求按环境二类a控制，其余按一类控制

● 本工程裂缝控制等级为三级● 本工程结构的使用年限为50年

2 3 4 PG 焊接要求：69

● 本工程设计基本风压为  Wo=0.40KN/M²地面粗糙度为B类。基本雪压为So-0.40KN/M² 部分活荷载

标准值按下表采用，不得超载，未注部分按国家荷载规范取用

焊缝质量的检验等级：除所有对接焊缝按二级检验外，其余均按三级检验。

不上人屋面  0.5KN/m²● 本工程采用的标准图集有：

（1） 焊接检验标准：框架主梁和框架柱的工厂对接焊缝和剖口焊缝均采用二级焊缝质量标准 所有框架柱、主梁

及连接件角焊缝，均采用二级质量标准；其它构件的角焊缝可采用三级质量标准；

施焊时，应选择合理的焊接顺序，减少钢结构中产生的焊接应力和焊接变形，或采用预热等方法达到同样目的；框架梁对接焊时，翼缘与腹板对接焊缝位置应错开200mm以上；

图集编号选用符号

图集名称混凝土结构施工图

平面整体表示方法制图规则和构造详图中共建设党委员会改革委员会管理服务中心

变截面梁构件，当不同厚度的翼缘板或腹板时，应先进行自动焊对接，再组立，以保证板件平直；凡图中未注明的角焊缝，其焊脚尺寸（一f等于较薄板件的厚度，其焊缝长度等于构件搭接长度，且一律满焊刚架梁交叉时，优先断开小截面梁。

不应在焊缝以外的母材上打火引弧。T形接头角焊缝和对接接头的平焊缝，其两端必须配置引弧板和引出板，其材质和坡口型式应与被焊工件相同。焊接完毕后，必须用火焰切除被焊工件上的引弧、引出板和其他卡具，并沿受力方向修磨平整，严禁用锤击落。

建筑物抗震构造

●  本工程使用PKPW系列软件，中国建筑科学研究院开发，本院用户号●  未经技术鉴定

上面就是关于我们施工过的镇江扬中某粮油公司钢结构拱形屋顶的全部图纸了，您有任何想法可以留言给我们！
